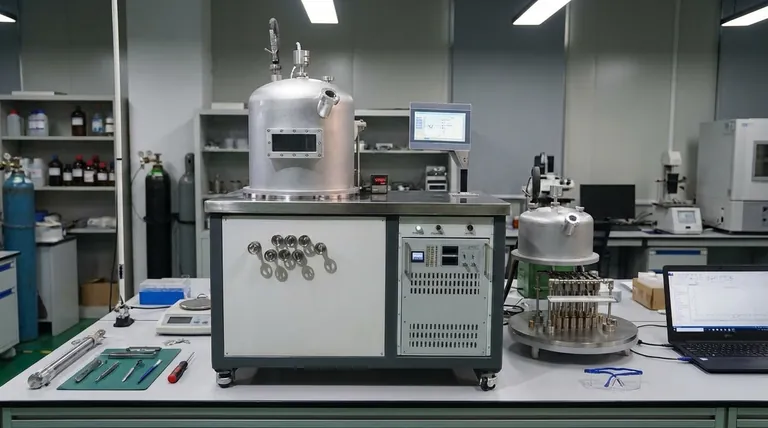

À la base, un pulvérisateur cathodique est un instrument de précision utilisé pour déposer une couche de matériau ultra-mince et uniforme sur une surface. Ce processus, connu sous le nom de dépôt par pulvérisation cathodique, est une technique fondamentale dans la science et l'ingénierie modernes. Il est utilisé pour créer des films allant de quelques nanomètres à plusieurs micromètres d'épaisseur à l'intérieur d'une chambre à vide, modifiant fondamentalement les propriétés de la surface du substrat.
De nombreuses technologies avancées et analyses scientifiques nécessitent de modifier les propriétés de surface d'un matériau – telles que la conductivité électrique ou la réflectivité – sans changer sa forme globale. Un pulvérisateur cathodique offre une méthode hautement contrôlable et fiable pour appliquer ce film mince fonctionnel.
Comment fonctionne le dépôt par pulvérisation cathodique : une collision contrôlée
Le processus est une méthode de dépôt physique en phase vapeur (PVD) qui se déroule sous vide contrôlé. L'élégance de la technique réside dans son utilisation du transfert de quantité de mouvement.
L'environnement sous vide
Tout d'abord, l'échantillon (le substrat) et le matériau de revêtement (la cible) sont placés dans une chambre, et l'air est pompé. Ce vide est essentiel pour prévenir la contamination et permettre aux atomes de voyager sans entrave de la cible au substrat.
Le gaz de pulvérisation
Un gaz inerte, généralement de l'argon, est ensuite introduit dans la chambre à très basse pression. Une haute tension est appliquée, ce qui arrache les électrons des atomes d'argon et crée un gaz ionisé, ou plasma.
Le dépôt atomique
Ces ions argon chargés positivement sont accélérés par un champ électrique et percutent la cible chargée négativement. Cette collision à haute énergie déloge physiquement, ou "pulvérise", des atomes du matériau cible. Ces atomes éjectés voyagent à travers le vide et atterrissent sur le substrat, formant progressivement un film mince et uniforme.
L'utilisation la plus courante : la préparation d'échantillons pour la microscopie électronique
Bien que le dépôt par pulvérisation cathodique ait de nombreuses utilisations industrielles, son application la plus fréquente dans les laboratoires de recherche est la préparation d'échantillons pour un microscope électronique à balayage (MEB).
Le défi des échantillons non conducteurs
Un MEB crée une image en balayant une surface avec un faisceau d'électrons focalisé. Si l'échantillon est non conducteur (par exemple, un polymère, une céramique ou un spécimen biologique), les électrons du faisceau s'accumulent à sa surface.
L'effet de "charge"
Cette accumulation de charge statique dévie le faisceau d'électrons incident, provoquant une grave distorsion de l'image, une luminosité anormale et une perte complète des détails fins. L'image résultante est souvent inutilisable pour l'analyse scientifique.
La solution du pulvérisateur cathodique
En déposant une couche nanométrique d'un métal conducteur – le plus souvent de l'or – le pulvérisateur cathodique fournit un chemin pour dissiper cette charge excédentaire. Le revêtement est si fin qu'il préserve la topographie de la surface de l'échantillon tout en le rendant conducteur, permettant une image claire, stable et à haute résolution.
Comprendre les compromis et les paramètres clés
La qualité du revêtement n'est pas automatique. Elle dépend d'un équilibre délicat de plusieurs paramètres de processus, qui doivent être ajustés pour l'application spécifique.
Qualité du revêtement vs. Vitesse de dépôt
Le courant de pulvérisation et la tension ont un impact direct sur la vitesse de dépôt du film. Une puissance plus élevée conduit à un processus de revêtement plus rapide mais peut également augmenter la taille des grains du film métallique. Pour les travaux de routine, cela convient, mais pour l'imagerie à ultra-haute résolution, un grain plus grand peut masquer les détails nanométriques que vous souhaitez voir.
Choix du matériau cible
L'or est un choix populaire car il est très efficace à pulvériser et très conducteur. Cependant, pour la microscopie à la plus haute résolution, des matériaux comme le platine/palladium ou l'iridium sont souvent utilisés car ils produisent une structure de grain beaucoup plus fine et plus uniforme.
Le risque d'endommagement de l'échantillon
Le processus de pulvérisation génère de la chaleur. Pour les échantillons robustes, ce n'est pas un problème, mais les échantillons biologiques ou polymères délicats peuvent être endommagés. La réduction du courant de pulvérisation et l'augmentation de la distance cible-échantillon peuvent atténuer cet effet de chauffage au prix d'un temps de dépôt plus long.
Faire le bon choix pour votre objectif
Le processus de dépôt par pulvérisation cathodique idéal est entièrement dicté par votre objectif final.
- Si votre objectif principal est l'imagerie MEB de routine d'échantillons robustes : Un revêtement standard en or ou or/palladium à courant relativement élevé offre une solution rapide et économique pour prévenir la charge.
- Si votre objectif principal est la microscopie à ultra-haute résolution (FESEM) : Vous devez utiliser un revêtement à grains plus fins (et souvent plus mince) comme le platine ou l'iridium, appliqué à un courant plus faible, pour résoudre les caractéristiques à l'échelle nanométrique sans les masquer.
- Si votre objectif principal est le dépôt de couches minces industrielles (par exemple, pour l'optique ou les semi-conducteurs) : Le choix du matériau cible et de tous les paramètres du processus est strictement déterminé par les propriétés électriques, optiques ou magnétiques finales requises pour le dispositif.
En fin de compte, un pulvérisateur cathodique est un outil puissant pour concevoir précisément la surface d'un matériau afin de révéler ses détails cachés ou de permettre une fonctionnalité entièrement nouvelle.
Tableau récapitulatif :
| Cas d'utilisation clé | Fonction principale | Matériaux cibles courants |
|---|---|---|
| Préparation d'échantillons MEB | Empêche la charge sur les échantillons non conducteurs pour une imagerie claire | Or, Or/Palladium |
| Imagerie haute résolution (FESEM) | Dépose des films à grains fins pour résoudre les détails à l'échelle nanométrique | Platine, Iridium |
| Dépôt de couches minces industrielles | Conçoit les propriétés de surface pour l'électronique et l'optique | Divers métaux et alliages |
