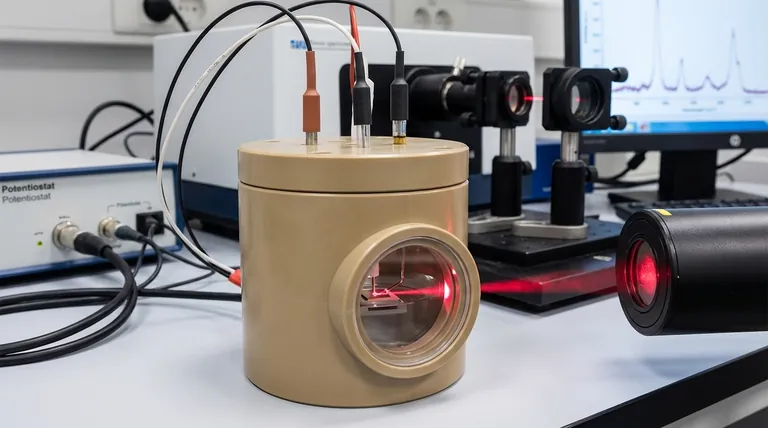

Le corps et le couvercle de la cellule électrolytique Raman in-situ sont tous deux fabriqués en PEEK (Polyétheréthercétone). Ce matériau est choisi pour son excellente résistance chimique et sa stabilité. Les principales caractéristiques de conception comprennent une fenêtre en quartz sur le corps de la cellule pour l'accès optique et un couvercle percé avec précision pour une configuration électrochimique standard à trois électrodes.
Cette cellule est un instrument spécialisé conçu dans un seul but : permettre la spectroscopie Raman en temps réel de la surface d'une électrode et de l'électrolyte environnant pendant une expérience électrochimique active. Ses matériaux et caractéristiques sont tous optimisés pour l'inertie chimique et une observation optique claire.
L'objectif d'une cellule Raman in-situ
Une cellule électrolytique Raman in-situ résout un défi fondamental en électrochimie : voir ce qui se passe au niveau moléculaire sur la surface d'une électrode en temps réel.
Combinaison de deux techniques puissantes
Elle permet aux chercheurs d'effectuer une spectroscopie Raman simultanément avec une expérience électrochimique comme l'électrolyse. Cela fournit des données directes et en temps réel sur les changements chimiques en cours.
Visualisation des processus d'électrode
Par exemple, lors de l'étude de la électrodéposition métallique, cette cellule permet d'observer directement comment les ions métalliques sont réduits à la surface de l'électrode et comment la nouvelle couche de dépôt se forme.
Analyse des composants et matériaux de base
La conception de la cellule est le reflet direct de sa double fonction, privilégiant à la fois l'intégrité électrochimique et la clarté optique.
Corps de la cellule : PEEK et Quartz
Le corps principal est construit en PEEK, un thermoplastique haute performance. Ce matériau est utilisé car il est très résistant à une large gamme de produits chimiques et de solvants utilisés comme électrolytes, empêchant la contamination ou la dégradation de la cellule.
Une fenêtre en quartz est intégrée dans la partie supérieure du corps de la cellule. Cela fournit un chemin clair et dégagé pour que le laser Raman se concentre sur l'échantillon d'électrode de travail en dessous et collecte la lumière diffusée pour analyse.
Conception du couvercle : Le système à trois électrodes
Le couvercle, également fabriqué en PEEK, est conçu pour maintenir solidement les trois composants essentiels d'une cellule électrochimique.
Il comporte trois trous dédiés pour l'électrode de travail (la surface d'intérêt), l'électrode auxiliaire (pour compléter le circuit) et l'électrode de référence (pour fournir une référence de potentiel stable).
Considérations opérationnelles critiques
En raison de sa construction spécialisée et complexe, une manipulation et un entretien appropriés sont cruciaux pour garantir des résultats précis et éviter les dommages.
Prévention des dommages et de la contamination
Nettoyez toujours la cellule et les électrodes immédiatement après une expérience pour éviter l'accumulation de résidus. Lors du nettoyage, évitez d'utiliser des brosses métalliques qui pourraient rayer les surfaces des électrodes ou des fenêtres.
Soyez prudent avec la tension appliquée. Une tension excessivement élevée peut provoquer la décomposition de l'électrolyte ou endommager définitivement les électrodes.
Assurer la sécurité chimique et électrique
Vérifiez toujours la polarité correcte des électrodes avant de commencer une expérience pour éviter les connexions inverses, ce qui pourrait ruiner votre échantillon et votre expérience.
Choisissez un électrolyte adapté à votre réaction spécifique pour éviter les réactions secondaires indésirables.
Lors de la manipulation d'électrolytes corrosifs, portez toujours des gants et des lunettes de protection. Il est essentiel d'utiliser la cellule sous une hotte aspirante pour éviter d'inhaler tout gaz potentiellement nocif généré pendant l'électrolyse.
Faire le bon choix pour votre objectif
Cette cellule est un outil puissant, mais seulement pour la bonne application. Utilisez ces points pour déterminer si elle correspond à vos besoins de recherche.
- Si votre objectif principal est l'analyse de surface en temps réel : Cette cellule est idéale pour observer des phénomènes tels que la catalyse, la corrosion ou l'électrodéposition au fur et à mesure qu'ils se produisent sur l'électrode de travail.
- Si votre objectif principal est de surveiller les changements de l'électrolyte en vrac : La cellule est également efficace pour étudier comment la composition de la solution électrolytique change pendant le processus électrochimique.
- Si vous avez seulement besoin d'effectuer des expériences électrochimiques sans analyse optique : Une cellule électrochimique plus simple, non optique, en verre ou en PEEK serait un choix plus pratique et plus rentable.
En fin de compte, cette cellule spécialisée vous permet de corréler directement les performances électrochimiques avec des changements moléculaires spécifiques.
Tableau récapitulatif :
| Composant | Matériau | Caractéristique de conception clé | Fonction principale |
|---|---|---|---|
| Corps et couvercle de la cellule | PEEK (Polyétheréthercétone) | Excellente résistance chimique et stabilité | Contient l'électrolyte et les électrodes en toute sécurité |
| Fenêtre optique | Quartz | Haute transparence pour la lumière laser | Permet l'accès du laser Raman à la surface de l'électrode de travail |
| Couvercle | PEEK | Trous percés avec précision | Maintient solidement la configuration standard à trois électrodes (de travail, auxiliaire, de référence) |
Prêt à obtenir des informations moléculaires en temps réel à partir de vos expériences électrochimiques ?
KINTEK est spécialisé dans les équipements de laboratoire haute performance tels que la cellule électrolytique Raman in-situ. Notre expertise garantit que vous obtenez les bons outils pour la recherche avancée en catalyse, corrosion et électrodéposition.
Discutons de la manière dont nos solutions peuvent améliorer votre recherche : Contactez nos experts dès aujourd'hui pour trouver l'équipement parfait pour les besoins de votre laboratoire.

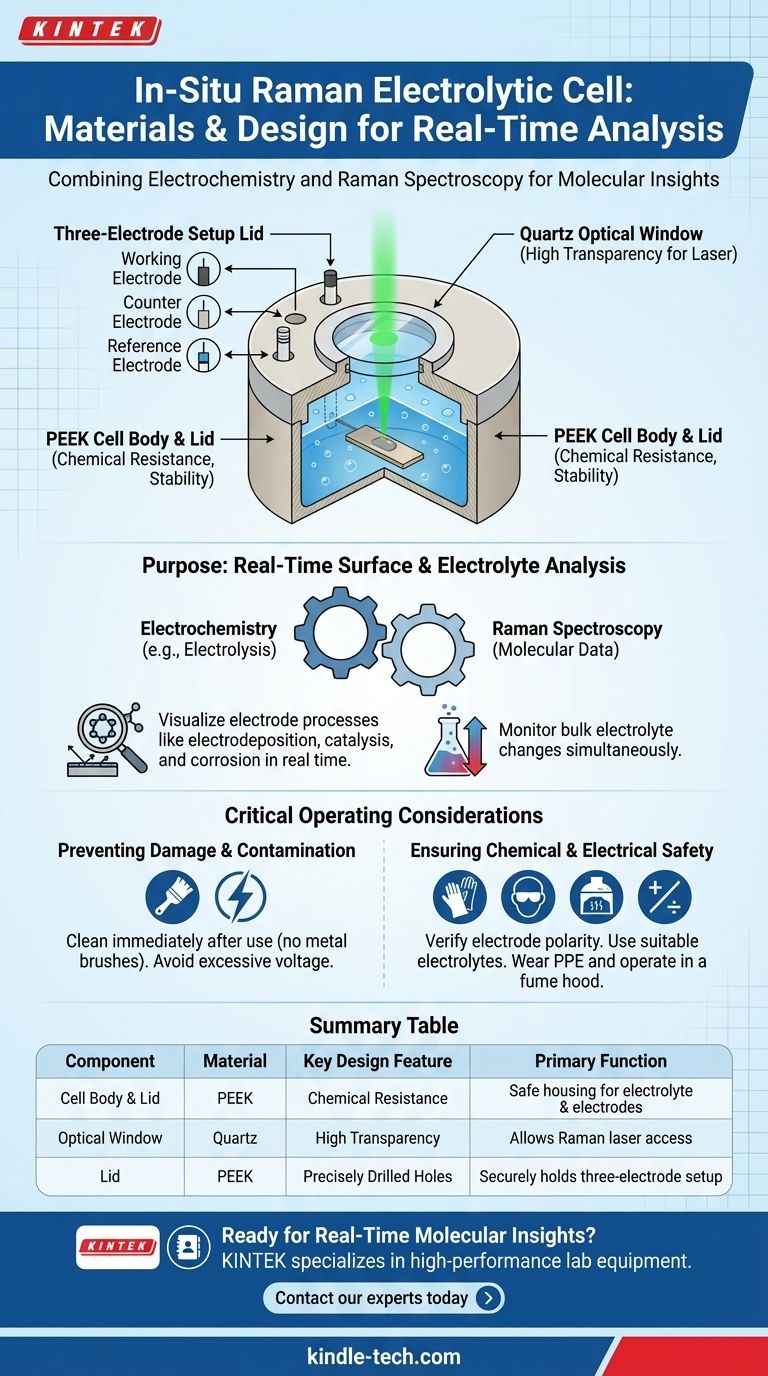

Guide Visuel
