À la base, les congélateurs à ultra-basse température (ULT) atteignent un froid extrême non pas avec un seul système de refroidissement puissant, mais avec deux circuits de réfrigération distincts fonctionnant en tandem. Cette architecture spécialisée, connue sous le nom de système de réfrigération en cascade, permet au congélateur de surmonter les limitations physiques d'une conception standard à compresseur unique et de maintenir de manière fiable des températures aussi basses que -86°C.
Un congélateur ULT est essentiellement deux congélateurs intégrés dans une seule enceinte. Le seul travail du premier système est de refroidir le second système, permettant à ce second circuit d'absorber la chaleur de la chambre de stockage et d'atteindre des températures ultra-basses.

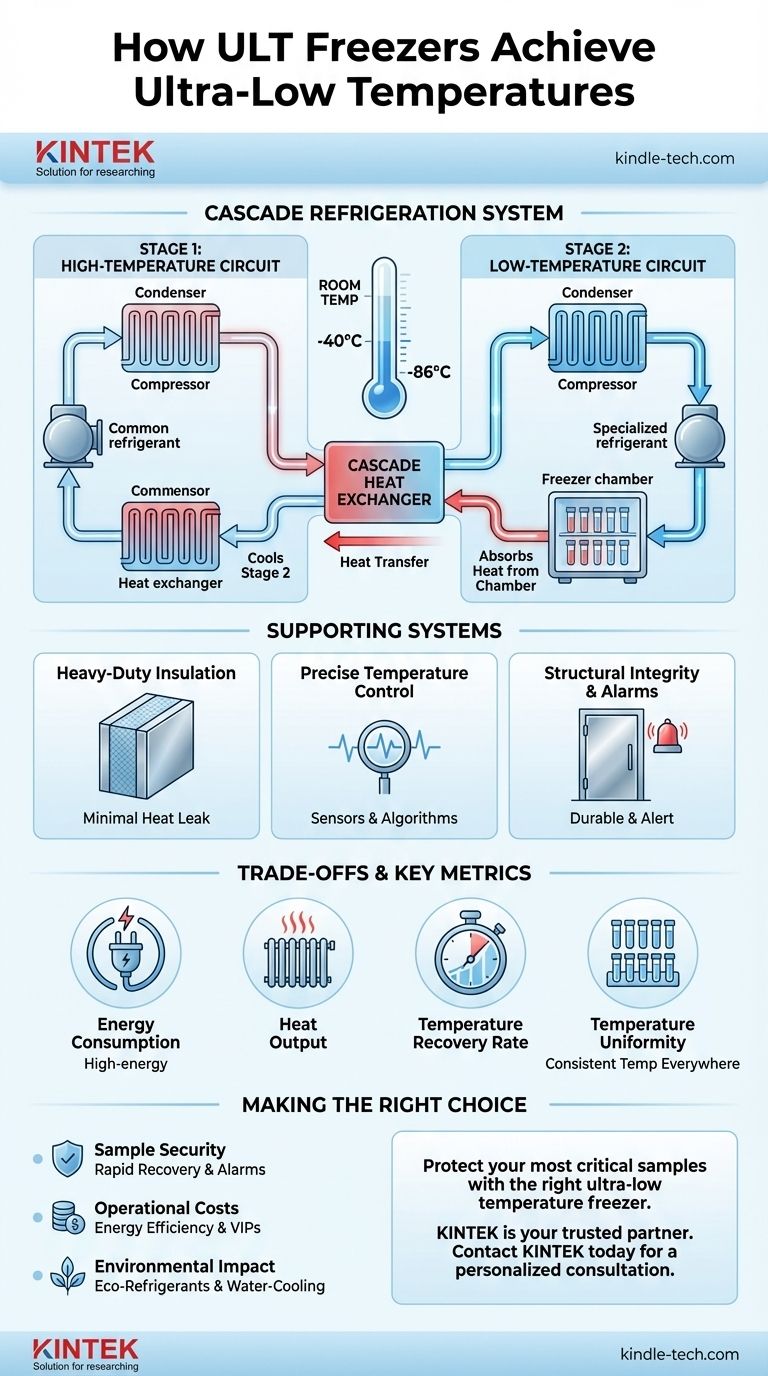

La technologie de base : le système de réfrigération en cascade
Pour comprendre comment fonctionne un congélateur ULT, il est préférable de le visualiser comme un processus en deux étapes où la chaleur est transférée le long d'une "échelle de température" jusqu'à ce qu'elle puisse être libérée dans la pièce.
Étape zéro : comment fonctionne un congélateur standard
Un congélateur normal utilise un seul circuit de compression de vapeur. Un réfrigérant liquide absorbe la chaleur à l'intérieur de l'enceinte et s'évapore en gaz. Ce gaz est ensuite comprimé, ce qui le rend très chaud, et pompé vers des serpentins à l'extérieur, où il libère sa chaleur dans la pièce et se condense à nouveau en liquide pour répéter le cycle.
Ce processus à un seul étage est très efficace mais a une limite thermodynamique, généralement autour de -40°C.
La première étape : le circuit haute température
Le premier étage d'un congélateur ULT fonctionne de manière très similaire à un congélateur standard. Il utilise un réfrigérant commun pour refroidir un échangeur de chaleur spécialisé.
Son objectif critique n'est pas de refroidir directement la chambre d'échantillons. Au lieu de cela, il est uniquement dédié à l'absorption de la chaleur libérée par le second circuit de réfrigération.
La deuxième étape : le circuit basse température
La deuxième étape est celle où les températures ultra-basses sont générées. Ce circuit utilise un réfrigérant spécialisé avec un point d'ébullition beaucoup plus bas, lui permettant d'absorber la chaleur même à -80°C.
Ce circuit extrait la chaleur de la chambre intérieure du congélateur, transformant son réfrigérant en gaz. Cependant, il ne peut pas libérer cette chaleur directement dans la pièce car son point de condensation est trop bas.
Mise en place : la cascade
Les deux systèmes se rencontrent au niveau d'un composant appelé échangeur de chaleur en cascade. Ici, le réfrigérant chaud et gazeux de l'étage basse température (second) est refroidi par le réfrigérant froid de l'étage haute température (premier).
Cela permet au réfrigérant du deuxième étage de redevenir liquide, lui permettant de continuer à extraire la chaleur de la chambre. La chaleur qu'il a transférée est ensuite évacuée par le premier étage et rejetée dans le laboratoire, complétant la cascade.
Les systèmes de support qui garantissent la performance
Atteindre la température n'est que la moitié de la bataille. La maintenir de manière fiable nécessite une infrastructure de support robuste.
Isolation robuste
Les congélateurs ULT utilisent une isolation épaisse et haute performance dans les parois et la porte. Cela minimise la quantité de chaleur ambiante qui "fuit" dans l'enceinte, ce qui réduit la charge de travail des compresseurs et améliore l'efficacité énergétique.
Contrôle précis de la température
Les ULT modernes utilisent un réseau de capteurs et des algorithmes de contrôle sophistiqués. Le système surveille constamment la température interne et effectue des micro-ajustements à l'activité des compresseurs pour maintenir le point de consigne avec une précision extrême.
Intégrité structurelle et alarmes
Des caractéristiques telles que les intérieurs en acier inoxydable offrent une durabilité et sont faciles à nettoyer. Des portes hermétiquement scellées avec des soupapes de décharge de pression chauffées empêchent à la fois la perte d'air froid et la formation d'un vide qui pourrait sceller la porte.
Les alarmes sonores et visuelles sont des dispositifs de sécurité essentiels qui alertent immédiatement le personnel en cas de déviations de température, garantissant que l'intégrité des échantillons n'est jamais compromise.
Comprendre les compromis et les métriques clés
Bien qu'efficace, cette technologie présente des compromis inhérents qu'il est important de comprendre.
Consommation d'énergie
Le fonctionnement de deux systèmes de réfrigération indépendants est très énergivore. Un congélateur ULT est souvent l'un des appareils les plus gourmands en énergie dans un laboratoire, contribuant de manière significative aux coûts d'exploitation.
Dégagement de chaleur
Toute la chaleur retirée de l'intérieur du congélateur, ainsi que la chaleur perdue générée par les compresseurs eux-mêmes, est rejetée directement dans la pièce environnante. Cela peut imposer une charge substantielle sur le système CVC d'un bâtiment.
Taux de récupération de température
C'est une métrique de performance critique. Après l'ouverture d'une porte, le temps qu'il faut au congélateur pour revenir à son point de consigne est le taux de récupération. Une récupération lente peut exposer des échantillons sensibles à des fluctuations de température dommageables.
Uniformité de la température
L'uniformité fait référence à la cohérence de la température dans toute la chambre de stockage. Une mauvaise uniformité peut créer des "points chauds" où les échantillons ne sont pas maintenus à la bonne température, même si le capteur central indique correctement.
Faire le bon choix pour votre objectif
Lors de la sélection ou de l'utilisation d'un congélateur ULT, vos priorités spécifiques doivent guider votre évaluation.
- Si votre objectif principal est la sécurité irremplaçable des échantillons : privilégiez les modèles avec des taux de récupération de température rapides, une uniformité de température prouvée et des systèmes d'alarme robustes et multicouches.
- Si votre objectif principal est la gestion des coûts d'exploitation : recherchez des unités avec des panneaux d'isolation sous vide (VIP) avancés, des compresseurs écoénergétiques et des fonctionnalités qui minimisent l'accumulation de givre.
- Si votre objectif principal est l'impact sur l'environnement de votre laboratoire : envisagez des modèles avec une production de chaleur plus faible, ceux qui utilisent des réfrigérants plus respectueux de l'environnement, ou des unités qui se connectent aux systèmes de refroidissement par eau du bâtiment.
Comprendre les principes derrière la technologie vous permet de sélectionner et d'utiliser l'équipement approprié pour protéger votre travail critique.
Tableau récapitulatif :
| Composant clé | Fonction |
|---|---|
| Système de réfrigération en cascade | Processus en deux étapes utilisant deux circuits séparés pour surmonter les limites thermodynamiques. |
| Circuit haute température (1er étage) | Refroidit le réfrigérant du deuxième étage ; agit comme un congélateur standard. |
| Circuit basse température (2e étage) | Utilise un réfrigérant spécialisé pour absorber la chaleur de la chambre de stockage, atteignant des températures ultra-basses. |
| Échangeur de chaleur en cascade | Où les deux étages se rencontrent ; le 2e étage libère de la chaleur au 1er étage. |
| Isolation robuste | Minimise les fuites de chaleur, améliorant l'efficacité et la stabilité de la température. |
