Dans le dépôt chimique en phase vapeur (CVD), les précurseurs les plus courants sont regroupés en plusieurs familles chimiques clés. Celles-ci comprennent des hydrures simples comme le silane (SiH₄), des halogénures comme l'hexafluorure de tungstène (WF₆), et des organométalliques comme le triméthylaluminium (AlMe₃), qui sont essentiels pour la CVD métal-organique (MOCVD). D'autres classes importantes sont les alcoolates métalliques, les carbonyles métalliques et les dialkylamides métalliques.
Le défi fondamental de la CVD n'est pas seulement de trouver un produit chimique contenant l'élément que vous souhaitez déposer. La véritable tâche consiste à sélectionner un précurseur suffisamment volatil pour être transporté sous forme de gaz, mais suffisamment stable pour ne pas réagir avant d'atteindre le substrat chauffé, assurant ainsi un dépôt de film contrôlé et de haute qualité.
Qu'est-ce qui définit un précurseur CVD ?
Un précurseur est le produit chimique fondamental qui transporte l'élément souhaité vers un substrat. Pour être efficace, il doit posséder un ensemble spécifique de propriétés physiques et chimiques.
La propriété essentielle : la volatilité
Un précurseur doit être volatile, ce qui signifie qu'il peut être converti en état gazeux ou vapeur à une température et une pression raisonnables. C'est non négociable, car la CVD est, par définition, un processus en phase vapeur.
Les précurseurs peuvent commencer sous forme de gaz, de liquide ou de solide. Les gaz sont les plus simples à utiliser, tandis que les liquides et les solides nécessitent un chauffage ou des environnements à basse pression pour générer suffisamment de vapeur pour le transport vers la chambre de réaction.
Transport et stabilité
Une fois à l'état gazeux, le précurseur doit être suffisamment stable pour être acheminé vers le réacteur sans se décomposer prématurément.
Souvent, un gaz porteur inerte comme l'argon (Ar) ou l'hélium (He) est utilisé. Ce gaz aide à transporter la vapeur de précurseur et peut prévenir les réactions secondaires indésirables, comme l'oxydation, avant que le précurseur n'atteigne la surface prévue.
Réaction sélective sur le substrat
Le précurseur idéal se décompose ou réagit uniquement sur le substrat chauffé (réaction hétérogène) pour former un film solide. Les autres éléments de la molécule précurseur doivent former des sous-produits volatils facilement éliminés de la chambre.
Ventilation des familles de précurseurs courantes
Le choix de la famille de précurseurs est dicté par le matériau à déposer, la température de dépôt requise et la pureté du film souhaitée.
Hydrures (ex. : SiH₄, GeH₄, NH₃)
Les hydrures sont des composés contenant de l'hydrogène lié à un autre élément. Ils sont fondamentaux pour l'industrie des semi-conducteurs.
Le silane (SiH₄) est le précurseur de base pour le dépôt de films de silicium (Si) et de dioxyde de silicium (SiO₂). L'ammoniac (NH₃) est couramment utilisé comme source d'azote pour les films de nitrure de silicium (Si₃N₄).
Halogénures (ex. : WF₆, TiCl₄, H₂SiCl₂)
Les halogénures sont des composés contenant un halogène (F, Cl, Br, I). Ils sont largement utilisés pour le dépôt de métaux et de matériaux à base de silicium.
L'hexafluorure de tungstène (WF₆) est la norme pour le dépôt de films de tungstène, utilisés pour les contacts électriques. Le tétrachlorure de titane (TiCl₄) est utilisé pour le nitrure de titane (TiN), un revêtement dur et une barrière de diffusion.
Organométalliques (ex. : AlMe₃, Ti(CH₂tBu)₄)
Les organométalliques contiennent une liaison métal-carbone et sont la caractéristique déterminante de la CVD métal-organique (MOCVD). Cette technique permet souvent des températures de dépôt inférieures à celles de la CVD traditionnelle.
Ils sont essentiels pour le dépôt de semi-conducteurs composés complexes, tels que ceux utilisés dans les LED et l'électronique à haute vitesse. Le triméthylaluminium (AlMe₃) est un exemple classique utilisé pour le dépôt de films contenant de l'aluminium.
Autres groupes de précurseurs importants
Plusieurs autres familles servent à des fins spécialisées.
Les alcoolates métalliques comme le TEOS (orthosilicate de tétraéthyle) sont des sources liquides utilisées pour des films de dioxyde de silicium de haute qualité. Les carbonyles métalliques comme le tétracarbonyle de nickel (Ni(CO)₄) sont utilisés pour déposer des films métalliques purs. Les dialkylamides métalliques et les dicétonates métalliques sont également utilisés dans des applications avancées spécifiques.
Comprendre les compromis dans la sélection des précurseurs
Le choix d'un précurseur implique de mettre en balance des facteurs concurrents. Une erreur de sélection peut entraîner une mauvaise qualité de film, une contamination ou une défaillance du processus.
Volatilité par rapport à la stabilité thermique
C'est le compromis principal. Un précurseur doit être suffisamment volatil pour être transporté, mais pas si instable qu'il se décompose dans les conduites de gaz avant d'atteindre le substrat. Cette décomposition prématurée est connue sous le nom de réaction homogène.
Les réactions homogènes sont très indésirables car elles créent des particules en phase gazeuse, qui peuvent tomber sur le substrat et créer des défauts dans le film. L'objectif est toujours une réaction hétérogène contrôlée sur la surface du substrat.
Pureté du film et sous-produits
Un précurseur idéal dépose l'élément cible proprement, tandis que tous les autres composants forment des sous-produits volatils inoffensifs.
En réalité, les sous-produits peuvent parfois réagir avec le film ou s'y incorporer sous forme d'impuretés. Par exemple, l'utilisation de précurseurs à base de chlore (halogénures) peut parfois entraîner une contamination par le chlore dans le film final, affectant ses propriétés électriques.
Compatibilité avec le substrat et la température
La température de décomposition du précurseur doit être compatible avec la stabilité thermique du substrat.
Vous ne pouvez pas utiliser un précurseur à haute température pour revêtir un substrat sensible à la température, comme un polymère, car le substrat serait endommagé ou détruit. C'est une raison clé du développement des procédés MOCVD à basse température et CVD assistée par plasma (PECVD).
Faire le bon choix pour votre film
Votre choix de précurseur est fondamentalement lié au matériau que vous avez l'intention de faire croître et aux conditions de processus que vous pouvez tolérer.
- Si votre objectif principal est la microélectronique standard à base de silicium : Vous vous appuierez presque certainement sur des hydrures comme le silane (SiH₄) et des alcoolates comme le TEOS.
- Si votre objectif principal est le dépôt de films métalliques robustes comme le tungstène ou le nitrure de titane : Les halogénures tels que WF₆ et TiCl₄ sont le choix standard de l'industrie.
- Si votre objectif principal est le dépôt à basse température ou les semi-conducteurs III-V complexes (pour les LED/lasers) : Vous devrez utiliser des précurseurs organométalliques dans un processus MOCVD.
En fin de compte, la sélection du précurseur correct est la première et la plus critique étape pour contrôler les propriétés finales et la qualité de votre matériau déposé.
Tableau récapitulatif :
| Famille de précurseurs | Exemples clés | Applications courantes |
|---|---|---|
| Hydrures | SiH₄, NH₃ | Films de silicium, nitrure de silicium pour semi-conducteurs |
| Halogénures | WF₆, TiCl₄ | Tungstène, nitrure de titane pour contacts et revêtements |
| Organométalliques | AlMe₃ | Films d'aluminium, semi-conducteurs III-V pour LED |
| Alcoolates métalliques | TEOS | Films de dioxyde de silicium de haute qualité |
| Carbonyles métalliques | Ni(CO)₄ | Dépôt de films métalliques purs |
Vous avez du mal à choisir le bon précurseur pour votre processus CVD ? KINTEK se spécialise dans la fourniture d'équipements de laboratoire de haute pureté et de consommables adaptés aux besoins uniques de dépôt de votre laboratoire. Que vous travailliez avec des hydrures pour les semi-conducteurs ou des organométalliques pour les matériaux avancés, notre expertise garantit que vous obtiendrez un dépôt de film contrôlé et de haute qualité. Contactez notre équipe dès aujourd'hui pour discuter de la manière dont nos solutions peuvent optimiser votre flux de travail CVD et améliorer vos résultats de recherche.

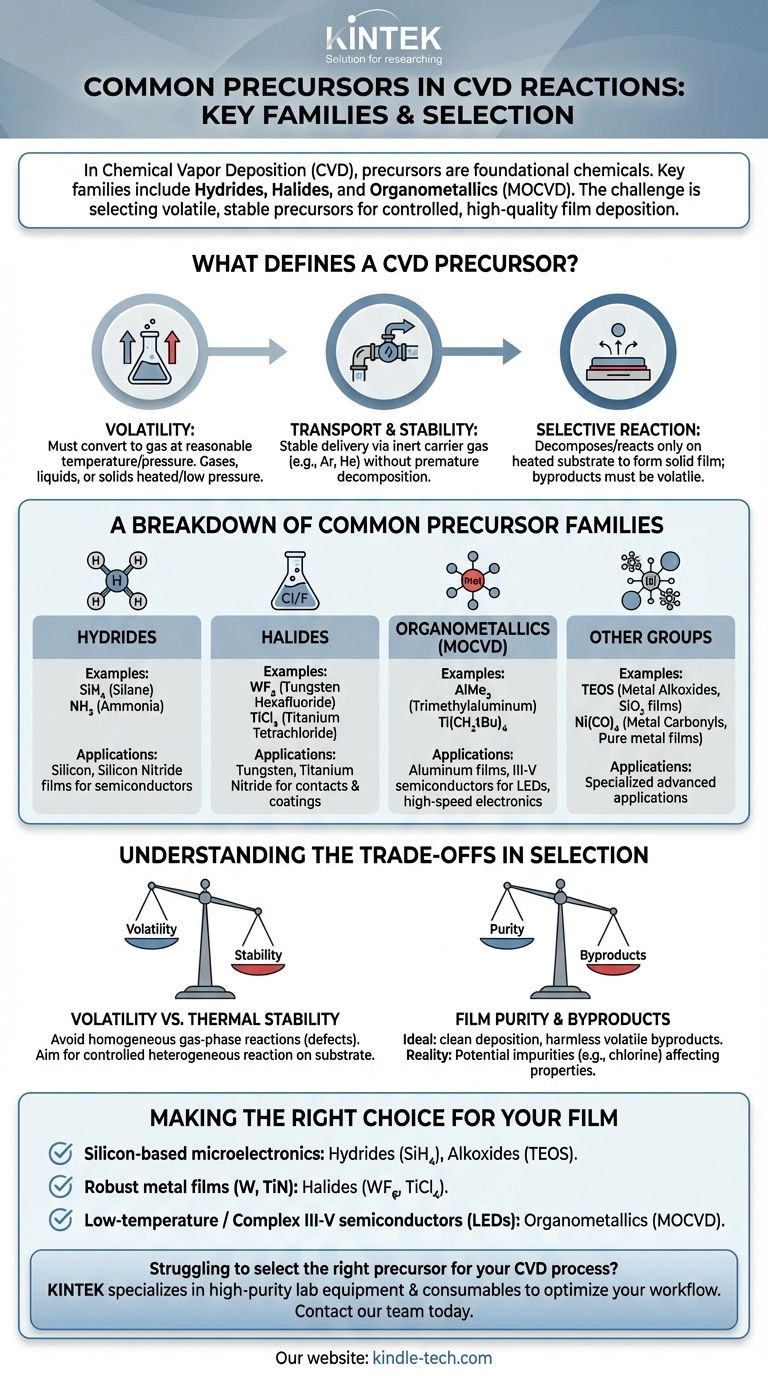

Guide Visuel
