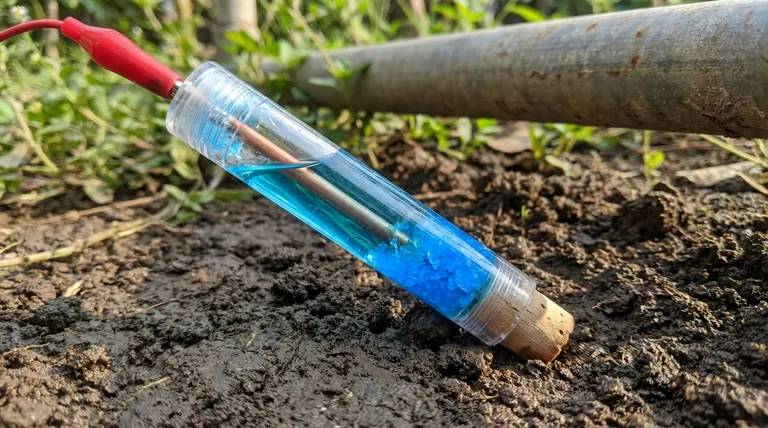

À la base, une électrode de référence au sulfate de cuivre est un dispositif simple et robuste conçu pour fournir un étalon de tension stable. Ses principaux composants sont une tige de cuivre de haute pureté immergée dans une solution saturée de sulfate de cuivre, le tout contenu dans un boîtier durable qui comporte un bouchon poreux pour établir un contact ionique avec l'environnement mesuré.
Le but de la combinaison de ces composants spécifiques — cuivre, sulfate de cuivre et jonction poreuse — est de créer un système électrochimique autonome avec un potentiel très stable et bien connu, ce qui en fait un point de référence fiable pour mesurer des tensions inconnues dans d'autres matériaux.
Le rôle fondamental d'une électrode de référence
Pour comprendre la conception d'une électrode au sulfate de cuivre, nous devons d'abord comprendre le but de toute électrode de référence. Dans les mesures électrochimiques, nous avons besoin d'un étalon stable et immuable par rapport auquel mesurer un potentiel fluctuant ou inconnu.
Établir un point zéro
Considérez une électrode de référence comme le "niveau de la mer" pour le potentiel électrique. Elle fournit une tension constante et connue, vous permettant de mesurer avec précision l'"altitude" (potentiel) d'une autre électrode, appelée électrode de travail.
Le besoin de stabilité
La clé d'une bonne électrode de référence est sa stabilité. Celle-ci est obtenue en utilisant une réaction chimique spécifique (un système redox) où les concentrations des réactifs sont maintenues constantes, généralement en utilisant une solution saturée. Cela garantit que le potentiel de l'électrode ne dérive pas avec le temps ou avec de petits changements de température.

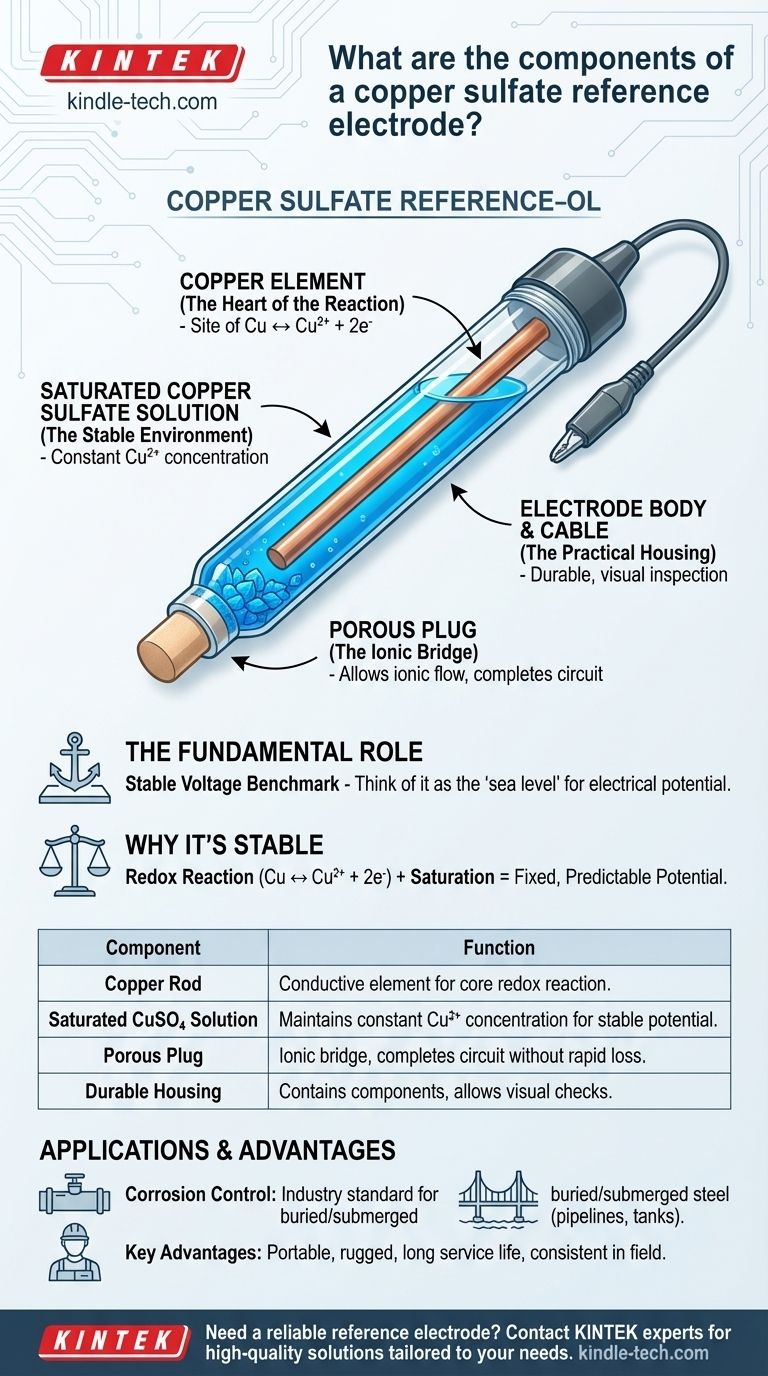

Déconstruction de l'électrode au sulfate de cuivre
Chaque composant de l'électrode au sulfate de cuivre joue un rôle essentiel dans la création et le maintien de son potentiel de référence stable.
L'élément cuivre (Le cœur de la réaction)
Le composant central est une tige ou un tube de cuivre. Cet élément participe directement à la réaction chimique principale de l'électrode. Il agit comme le site où les ions cuivre en solution peuvent soit se déposer sous forme de cuivre métallique, soit où la tige elle-même peut libérer de nouveaux ions cuivre dans la solution.
La solution saturée de sulfate de cuivre (L'environnement stable)
La tige de cuivre est immergée dans une solution saturée de cristaux de sulfate de cuivre. La saturation est non négociable car elle garantit que la concentration des ions cuivre (Cu²⁺) dans la solution reste constante. Cette concentration constante est ce qui fixe le potentiel de l'électrode, le rendant stable et prévisible.
Le bouchon poreux (Le pont ionique)
À l'extrémité de l'électrode se trouve un bouchon poreux, souvent en bois ou en céramique. Ce composant, connu sous le nom de jonction liquide, est essentiel. Il permet aux ions de circuler entre la solution interne de sulfate de cuivre et l'environnement externe (par exemple, le sol ou l'eau), ce qui complète le circuit électrique sans permettre à la solution interne de s'écouler rapidement.
Le corps de l'électrode et le câble (Le boîtier pratique)
Les composants sont maintenus dans un corps durable, souvent en plastique transparent afin que l'utilisateur puisse vérifier visuellement que la solution est toujours saturée (c'est-à-dire que des cristaux solides sont présents). Un câble attaché avec une pince fournit la connexion électrique simple à l'appareil de mesure (voltmètre).
Comprendre la stabilité de l'électrode
La fiabilité de l'électrode au sulfate de cuivre provient de l'équilibre électrochimique prévisible entre le métal cuivre et les ions cuivre.
La réaction redox sous-jacente
Une réaction constante et réversible se produit à la surface de la tige de cuivre : Cu ↔ Cu²⁺ + 2e⁻. Le potentiel de l'électrode est généré par la tendance de cette réaction à se dérouler dans une direction ou dans l'autre.
Pourquoi la saturation crée la stabilité
En maintenant la solution de sulfate de cuivre saturée, la concentration des ions Cu²⁺ est maintenue à un maximum fixe. Cela empêche l'équilibre de se déplacer, ce qui à son tour maintient le potentiel de l'électrode exceptionnellement stable. Tous les ions cuivre consommés ou produits par la réaction sont immédiatement remplacés par les cristaux solides ou précipitent, maintenant un environnement constant.
Avantages pratiques et applications courantes
La conception de l'électrode au sulfate de cuivre la rend exceptionnellement bien adaptée à certaines tâches, mais moins à d'autres.
Avantages clés
Cette électrode est connue pour sa portabilité, sa petite taille et sa robustesse. Sa conception permet une longue durée de vie, car la solution peut être facilement rechargée. La différence de potentiel sur site entre les unités individuelles est généralement très faible, garantissant des mesures cohérentes et fiables sur le terrain.
Où elle excelle
En raison de sa durabilité et de sa nature stable, l'électrode cuivre-sulfate de cuivre est la norme industrielle pour la mesure des potentiels des structures en acier enterrées ou immergées. Elle est principalement utilisée dans les systèmes de protection cathodique pour les pipelines, les réservoirs de stockage et les ponts, en particulier dans les environnements de sol ou d'eau douce.
Faire le bon choix pour votre objectif
Le choix de la bonne électrode de référence dépend entièrement de votre application.
- Si votre objectif principal est la mesure sur le terrain pour le contrôle de la corrosion : L'électrode au sulfate de cuivre est le choix idéal en raison de sa robustesse, de sa stabilité dans le sol et de sa portabilité.
- Si votre objectif principal est la recherche en laboratoire de haute précision dans des solutions riches en chlorure : Vous choisiriez probablement une électrode différente, telle qu'un modèle argent/chlorure d'argent (Ag/AgCl), qui est conçu pour cet environnement chimique spécifique.
En fin de compte, les composants d'une électrode au sulfate de cuivre sont conçus dans un but principal : fournir une référence de tension fiable et stable pour les applications exigeantes sur le terrain.
Tableau récapitulatif :
| Composant | Fonction |
|---|---|
| Tige de cuivre | L'élément conducteur où se produit la réaction redox principale (Cu ↔ Cu²⁺ + 2e⁻). |
| Solution saturée de sulfate de cuivre | Maintient une concentration constante d'ions Cu²⁺, assurant un potentiel de référence stable et prévisible. |
| Bouchon poreux | Agit comme un pont ionique, permettant le flux d'ions pour compléter le circuit électrique sans perte rapide de solution. |
| Boîtier durable | Contient les composants, souvent transparent pour permettre l'inspection visuelle de la solution saturée. |
