À la base, un broyeur à boulets possède trois modes de fonctionnement distincts déterminés par sa vitesse de rotation par rapport à une "vitesse critique" calculée. Ces modes sont connus sous le nom de mode en cascade, en cataracte et par centrifugation. Chaque mode dicte la manière dont les corps broyants (les boulets) se déplacent et, par conséquent, si la force de broyage principale est l'attrition (frottement) ou l'impact (écrasement).
La vitesse d'un broyeur à boulets n'est pas simplement une mesure de sa rapidité de travail ; c'est le contrôle fondamental qui détermine le type d'action de broyage qui se produit. Le choix du mode correct est le facteur le plus important pour obtenir une réduction efficace de la taille des particules.
La base : Comprendre la vitesse critique
Avant d'explorer les modes, vous devez comprendre le concept de vitesse critique. C'est une valeur calculée, pas un réglage arbitraire.
Qu'est-ce que la vitesse critique ?
La vitesse critique est la vitesse de rotation théorique à laquelle la couche la plus externe des boulets de broyage sera plaquée contre la paroi interne du broyeur par la force centrifuge. À cette vitesse, la force poussant les boulets vers l'extérieur équilibre parfaitement la force de gravité qui les tire vers le bas.
Pourquoi c'est important
Fonctionner à ou au-dessus de la vitesse critique entraîne une centrifugation, où les boulets et le matériau tournent avec le broyeur comme une seule masse. Cela arrête complètement l'action de culbutage et de broyage, rendant le broyeur inefficace et gaspillant de l'énergie. Tous les modes de fonctionnement efficaces sont donc définis comme un pourcentage de cette vitesse critique.
Les trois modes de fonctionnement principaux
Le mouvement des corps broyants change considérablement en fonction de la proximité de la vitesse du broyeur par rapport à la vitesse critique. Cela crée trois modes distincts.
Mode 1 : En cascade (basse vitesse)
À des vitesses plus faibles, généralement inférieures à 65 % de la vitesse critique, les corps broyants culbutent doucement. Les boulets sont soulevés légèrement le long de la paroi de la cuve, puis tombent en cascade ou glissent sur le reste de la charge.
Ce mouvement met l'accent sur l'attrition, une action de frottement et de cisaillement, car les boulets se frottent les uns contre les autres et contre le matériau. Le mode en cascade est idéal pour produire un produit très fin où l'impact pourrait être inefficace ou indésirable.
Mode 2 : En cataracte (vitesse optimale)
C'est le mode de fonctionnement le plus courant et généralement le plus efficace, se produisant entre 65 % et 80 % de la vitesse critique. Les boulets sont portés plus haut sur la paroi du broyeur avant de se détacher et de suivre un arc parabolique, s'écrasant sur le matériau au fond de la charge.
Ce mode produit une puissante force d'impact, excellente pour une réduction rapide et efficace de la taille de la plupart des matériaux. Il représente l'équilibre optimal entre l'impact et l'attrition pour un broyage polyvalent.
Mode 3 : Par centrifugation (vitesse excessive)
Lorsque le broyeur fonctionne à ou au-dessus de 100 % de la vitesse critique, la force centrifuge prend le dessus. Les corps broyants et le matériau sont plaqués contre le revêtement du broyeur et tournent sur place.
Aucun mouvement relatif ne se produit entre les boulets, et donc aucun broyage n'a lieu. C'est un état d'échec qui doit toujours être évité, car il consomme de l'énergie sans aucune production.
Comprendre les compromis
Choisir un mode est une question d'équilibre entre l'efficacité, la taille de particule désirée et les coûts opérationnels.
Broyage par attrition vs. par impact
Le mode en cascade maximise l'attrition, ce qui est efficace pour le broyage fin et le traitement des matériaux plus tendres et abrasifs. Le mode en cataracte maximise l'impact, ce qui est mieux pour décomposer rapidement les particules plus dures et plus grossières. Le bon choix dépend entièrement de votre matériau de départ et de vos objectifs de produit final.
Consommation d'énergie et usure du revêtement
Des vitesses plus élevées demandent plus d'énergie. Le mode en cataracte consomme beaucoup plus d'énergie que le mode en cascade, mais il entraîne souvent un débit plus élevé, ce qui le rend globalement plus économe en énergie pour de nombreuses tâches.
Cependant, les impacts puissants du mode en cataracte provoquent également une usure plus rapide des billes d'acier et du revêtement interne du broyeur, augmentant les coûts de maintenance au fil du temps.
Sélectionner le bon mode pour votre objectif
Votre choix opérationnel doit être une décision délibérée basée sur le résultat souhaité.
- Si votre objectif principal est un broyage efficace et polyvalent : Opérez en mode en cataracte (65-80 % de la vitesse critique) pour obtenir un équilibre puissant entre impact et attrition.
- Si votre objectif principal est de produire une poudre très fine : Opérez en mode en cascade (<65 % de la vitesse critique) pour maximiser le broyage par attrition et minimiser les impacts forcés.
- Si votre objectif principal est d'éviter le gaspillage d'énergie et l'usure : Assurez-vous que votre vitesse n'atteint jamais la vitesse critique, ce qui provoque la centrifugation et arrête tout broyage.
En fin de compte, maîtriser votre broyeur à boulets signifie comprendre que sa vitesse est la clé qui débloque la force de broyage spécifique dont vous avez besoin pour votre processus.
Tableau récapitulatif :
| Mode | Vitesse (% de la vitesse critique) | Action de broyage | Idéal pour |
|---|---|---|---|
| En cascade | Inférieur à 65 % | Attrition (frottement/cisaillement) | Production de poudres fines, matériaux plus tendres |
| En cataracte | 65 % - 80 % | Impact (écrasement) | Réduction de taille efficace et polyvalente |
| Par centrifugation | 100 % ou plus | Pas de broyage | Aucun (à éviter absolument) |
Optimisez votre processus de broyage avec l'équipement adéquat de KINTEK.
Comprendre les modes de fonctionnement de votre broyeur à boulets est crucial pour atteindre la taille de particule parfaite et maximiser l'efficacité. Que vous ayez besoin de la puissance de broyage fin du mode en cascade ou de l'efficacité à fort impact du mode en cataracte, KINTEK dispose de l'équipement de laboratoire durable et performant ainsi que des consommables pour répondre à vos besoins spécifiques en laboratoire.
Laissez nos experts vous aider à sélectionner le broyeur à boulets et les paramètres de fonctionnement idéaux pour votre application. Contactez KINTEK dès aujourd'hui pour discuter de vos exigences et améliorer la productivité de votre laboratoire !

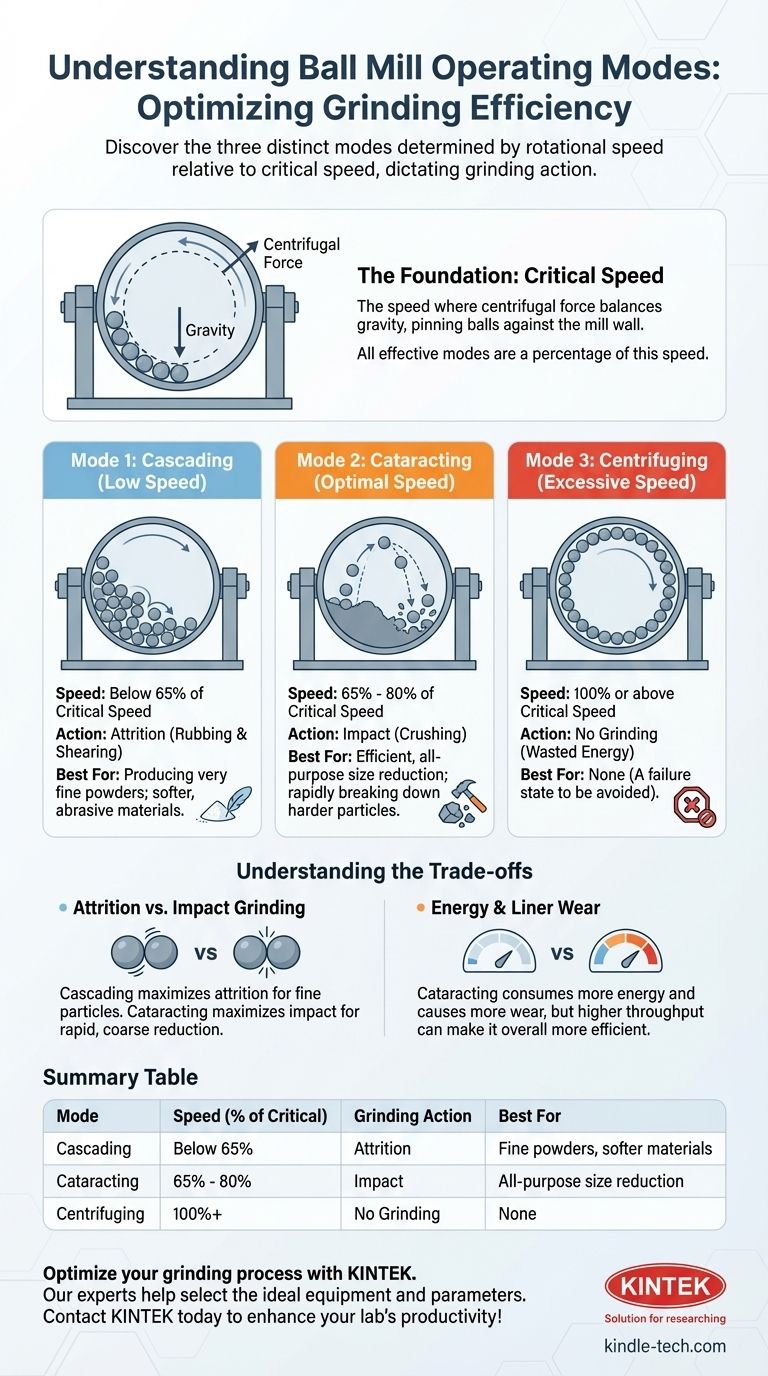

Guide Visuel
