Une membrane échangeuse de protons, ou MEP, est un film polymère spécialisé qui agit comme un gardien hautement sélectif. C'est une barrière semi-perméable au cœur des dispositifs électrochimiques comme les piles à combustible à hydrogène et les électrolyseurs d'eau. Son but fondamental est de séparer physiquement les réactifs tout en fournissant un chemin dédié aux protons (ions hydrogène) pour voyager d'une électrode à l'autre, tout en bloquant le passage des électrons et des molécules de gaz.
La capacité unique de la MEP à conduire les protons tout en agissant comme un isolant électrique et gazeux est le principe fondamental qui permet les technologies modernes de l'énergie de l'hydrogène. Comprendre ses exigences opérationnelles ne concerne pas seulement la performance ; il s'agit de la viabilité et de la longévité fondamentales de l'ensemble du système.
La fonction principale : un conducteur sélectif
Une MEP remplit simultanément trois rôles critiques. Le succès de l'ensemble de la cellule électrochimique dépend de la façon dont la membrane exécute ces fonctions.
La barrière physique
La membrane est un film mince mais durable qui sépare l'anode (électrode négative) de la cathode (électrode positive). Cela empêche le combustible (par exemple, l'hydrogène gazeux) et l'oxydant (par exemple, l'oxygène gazeux) de se mélanger directement, ce qui provoquerait un court-circuit et rendrait le dispositif inutilisable.
L'autoroute des protons
Le matériau polymère de la MEP, contenant souvent des groupes acide sulfonique, crée un réseau de canaux qui peuvent transporter des protons (H⁺). Lorsqu'ils sont correctement hydratés, ces protons peuvent « sauter » d'un site acide à l'autre, circulant efficacement à travers la membrane.
Le blocage des électrons
De manière cruciale, la MEP est un excellent isolant électrique. Elle ne permet pas aux électrons de passer. Cela force les électrons, qui sont arrachés aux atomes d'hydrogène à l'anode, à voyager à travers un circuit externe pour atteindre la cathode. Ce flux d'électrons à travers le circuit externe est le courant électrique utilisable.
Propriétés clés d'une MEP efficace
Tous les films polymères ne peuvent pas fonctionner comme une MEP. Ils doivent posséder une combinaison spécifique de propriétés pour fonctionner efficacement et de manière fiable.
Haute conductivité protonique
La principale mesure de la performance d'une MEP est la facilité avec laquelle elle permet aux protons de passer. Une conductivité élevée minimise la résistance interne, ce qui conduit à une plus grande efficacité de la pile à combustible ou de l'électrolyseur.
Faible perméabilité aux gaz
Une membrane efficace doit être très résistante au « croisement de gaz ». Cela garantit que les gaz combustibles et oxydants restent de leurs côtés respectifs, maximisant l'efficacité de la réaction et maintenant la sécurité.
Stabilité mécanique et chimique
La membrane doit être suffisamment solide pour résister aux différences de pression et aux contraintes physiques au sein du dispositif. Elle doit également résister à la dégradation due à l'environnement très acide et oxydant présent pendant le fonctionnement.
Comprendre les compromis et les contraintes de fonctionnement
La MEP est le composant le plus sensible d'une pile à combustible ou d'un électrolyseur à hydrogène. Ses performances sont directement liées à un ensemble étroit de conditions de fonctionnement.
Le rôle critique de l'hydratation
Une MEP doit être suffisamment hydratée avec de l'eau pour faciliter le transport des protons. Si elle se dessèche, sa conductivité chute et elle peut devenir cassante et se fissurer. Inversement, trop d'eau (« inondation ») peut bloquer les pores des électrodes, empêchant les gaz réactifs d'atteindre les sites catalytiques.
Sensibilité à la température et à l'humidité
La plupart des MEP fonctionnent mieux dans une plage spécifique, généralement de 60 à 80 °C avec une humidité relative comprise entre 30 % et 80 %. Des températures trop élevées peuvent déshydrater et endommager de façon permanente la membrane, tandis que des conditions trop basses réduiront sa conductivité et ses performances globales.
Vulnérabilité aux chocs et au stress
Des changements rapides de pression ou de courant pendant le démarrage et l'arrêt peuvent stresser physiquement la membrane, entraînant des micro-déchirures ou un vieillissement prématuré. De même, un fonctionnement prolongé à des densités de courant très élevées peut accélérer sa dégradation.
Manipulation et installation méticuleuses
La MEP est un composant délicat. Elle doit être manipulée avec soin pour éviter les rayures ou les perforations. Lors de l'installation, elle doit être placée parfaitement à plat sans plis ni étirements, et elle nécessite un ajustement serré et uniforme contre les électrodes pour minimiser la résistance électrique.
Appliquer ces connaissances dans la pratique
Votre approche de l'utilisation de la technologie MEP dépend entièrement de votre objectif. Comprendre ces principes vous permet d'éviter les points de défaillance courants.
- Si votre objectif principal est la conception du système : Vous devez sélectionner une membrane dont les propriétés (épaisseur, conductivité, stabilité) sont adaptées aux conditions spécifiques de température, de pression et d'humidité de votre application.
- Si votre objectif principal est l'exploitation et la maintenance : Vous devez prioriser le contrôle strict des conditions de fonctionnement, en particulier l'hydratation et la température, pour garantir à la fois des performances optimales et une durée de vie maximale du dispositif.
- Si votre objectif principal est la manipulation et l'assemblage : Vous devez traiter la membrane comme un composant de haute précision, en vous assurant qu'elle reste propre, intacte et qu'elle est installée avec soin pour éviter les fuites et une résistance de contact élevée.
En fin de compte, la membrane échangeuse de protons est le cœur sophistiqué des systèmes énergétiques modernes à hydrogène, et sa gestion précise est la clé pour libérer tout leur potentiel.
Tableau récapitulatif :
| Propriété clé | Pourquoi c'est important |
|---|---|
| Haute conductivité protonique | Permet un transport efficace des protons, minimisant les pertes d'énergie. |
| Faible perméabilité aux gaz | Empêche le mélange combustible/oxydant, assurant sécurité et efficacité. |
| Stabilité mécanique et chimique | Résiste aux contraintes opérationnelles et aux environnements acides agressifs. |
| Plage de fonctionnement optimale | 60-80°C avec 30-80% d'humidité relative pour des performances optimales. |
Prêt à intégrer la technologie MEP dans la recherche ou le développement de votre laboratoire ? KINTEK est spécialisé dans la fourniture d'équipements de laboratoire et de consommables de haute qualité nécessaires aux applications électrochimiques avancées. Nos experts peuvent vous aider à sélectionner les bons outils pour assurer la manipulation, les tests et le fonctionnement précis des membranes échangeuses de protons. Contactez notre équipe dès aujourd'hui pour discuter de la façon dont nous pouvons soutenir vos projets d'énergie à hydrogène et améliorer les capacités de votre laboratoire.

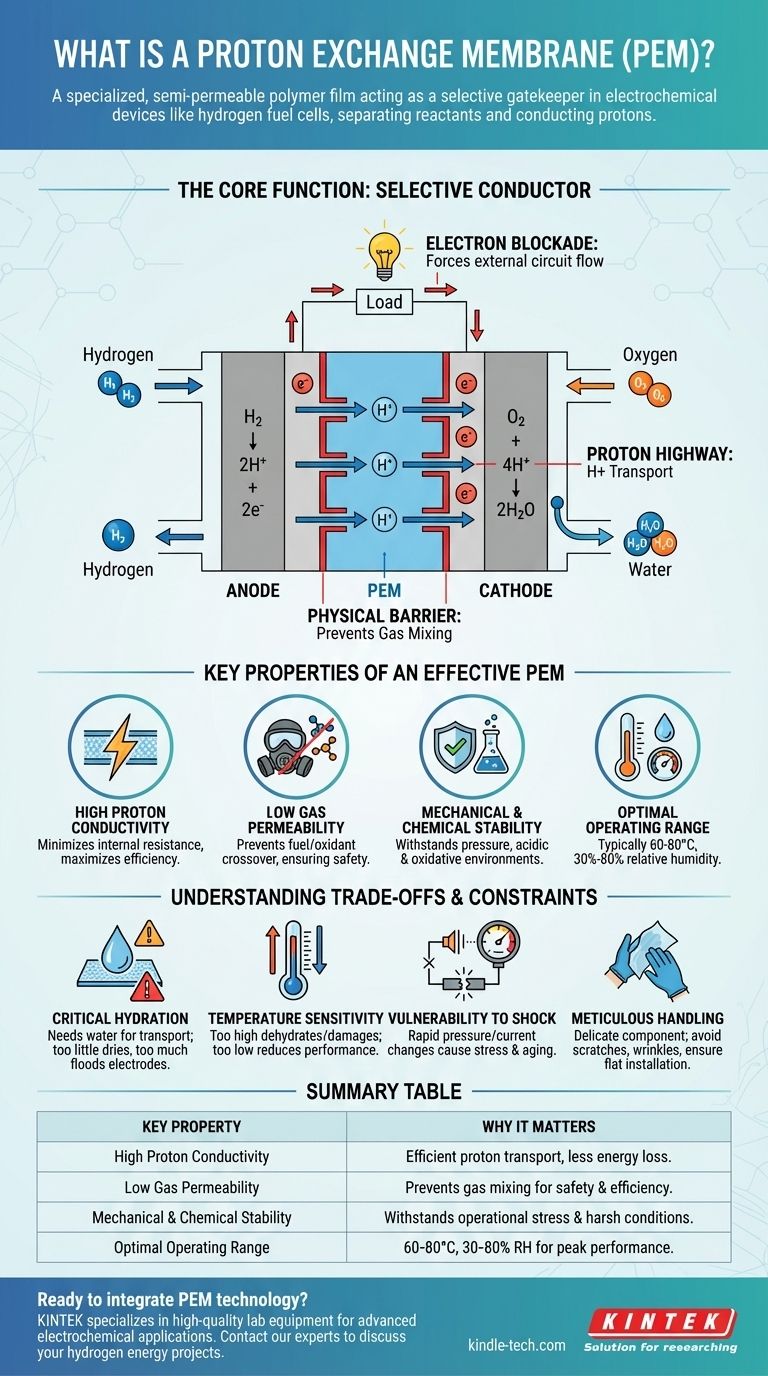

Guide Visuel
