Qu'est-ce que le dépôt en nanotechnologie ? Construire des matériaux haute performance atome par atome

Dans le contexte de la nanotechnologie, le dépôt est le processus d'application précise d'une couche ultra-mince de matériau sur une surface, appelée substrat. Ces couches, ou films minces, peuvent être aussi minces qu'une seule couche d'atomes, permettant aux ingénieurs de construire des matériaux à partir de zéro et de leur conférer des propriétés entièrement nouvelles.

Le dépôt va au-delà du simple revêtement d'une surface ; c'est une technique fondamentale pour concevoir les propriétés des matériaux au niveau atomique. En contrôlant l'emplacement exact des atomes et des molécules, nous pouvons créer des matériaux haute performance impossibles à produire avec des méthodes conventionnelles en vrac.

Le principe fondamental : construire à partir de l'atome

À la base, le dépôt en nanotechnologie est une question de contrôle. Contrairement aux méthodes de revêtement traditionnelles comme la peinture ou la galvanoplastie, qui appliquent des couches épaisses et souvent imprécises, les techniques de nano-dépôt sont conçues pour une précision à l'échelle atomique.

Du matériau en vrac aux propriétés à l'échelle nanométrique

La principale raison pour laquelle le dépôt est si critique est que les matériaux se comportent différemment à l'échelle nanométrique. Les propriétés d'un matériau en vrac (telles que la couleur, la conductivité ou la résistance) peuvent changer radicalement lorsqu'il est structuré sous forme de film mince.

Le dépôt nous permet d'accéder à ces propriétés nanométriques uniques et de les exploiter. Nous pouvons rendre un matériau plus durable, résistant aux rayures, transparent ou électriquement conducteur simplement en le structurant comme un film mince contrôlé avec précision.

L'importance du substrat

Le substrat est le matériau de base ou l'objet sur lequel le film mince est déposé. Il sert de fondation au nouveau matériau en cours de construction. L'interaction entre le film et le substrat est essentielle à la performance du produit final.

Atteindre un contrôle sans précédent

Deux concepts sont centraux au pouvoir du nano-dépôt : le contrôle de l'épaisseur et la conformité.

Le contrôle de l'épaisseur, souvent avec une précision de niveau subnanométrique, signifie que les ingénieurs peuvent déterminer le nombre exact de couches atomiques dans le film. La conformité fait référence à la capacité du film à recouvrir un substrat de manière parfaite et uniforme, même un substrat présentant une topographie de surface complexe et non plane.

Techniques de dépôt clés

Différentes méthodes sont utilisées pour réaliser le dépôt, chacune adaptée à différents matériaux et résultats. Les deux familles principales sont le dépôt physique en phase vapeur (PVD) et le dépôt chimique en phase vapeur (CVD).

Dépôt chimique en phase vapeur (CVD)

Dans le CVD, des gaz précurseurs sont introduits dans une chambre où ils réagissent à la surface du substrat chaud. Cette réaction chimique forme un film mince solide sur la surface du substrat.

Cette méthode est très polyvalente et capable de produire des films très purs et haute performance, y compris des nanostructures complexes telles que les nanotubes de carbone.

Dépôt physique en phase vapeur (PVD)

Les techniques PVD fonctionnent en créant une vapeur à partir d'un matériau source solide par des moyens physiques, qui se condense ensuite sur le substrat.

Une méthode PVD courante est la pulvérisation cathodique magnétron. Dans ce processus, une cible du matériau source est bombardée d'ions énergisés, ce qui éjecte des atomes qui voyagent ensuite et se déposent sur le substrat. Cette méthode est appréciée pour la création de films avec une haute pureté et un faible niveau de défauts.

Comprendre les compromis : films minces contre véritable nanotechnologie

Un débat nuancé existe dans le domaine concernant le dépôt. La création d'un simple film mince est-elle vraiment considérée comme de la « nanotechnologie » ?

Le cœur du débat

Certains soutiennent que si un film mince présente simplement des versions à plus petite échelle de ses propriétés en vrac, il ne représente pas une véritable nanotechnologie. Le « véritable » objectif, soutiennent-ils, est la création de dispositifs et de structures complexes dotés de fonctions nouvelles, comme des nanomachines ou des circuits complexes.

La réalité : un outil fondamental

Bien qu'un film simple ne soit pas une nanomachine, les techniques de dépôt sont les outils fondamentaux qui permettent la création de véritables nanotechnologies. Elles constituent la première étape essentielle.

Sans la capacité de déposer des couches atomiquement précises, il serait impossible de construire les systèmes plus complexes qui définissent la pointe du domaine, tels que les processeurs de nouvelle génération et les systèmes de stockage de données à haute densité.

Faire le bon choix pour votre objectif

La méthode de dépôt que vous choisissez dépend entièrement du résultat souhaité pour votre matériau ou dispositif.

• Si votre objectif principal est de créer un revêtement extrêmement pur et sans défaut : les méthodes PVD comme la pulvérisation cathodique magnétron sont un excellent choix en raison de leur processus physique propre et contrôlé.
• Si votre objectif principal est de faire croître des nanostructures complexes ou des couches hautement conformes : le CVD offre la polyvalence chimique nécessaire pour construire des structures comme les nanotubes de carbone à partir de précurseurs gazeux.
• Si votre objectif principal est d'améliorer les propriétés de surface d'un matériau en vrac : le PVD et le CVD sont des outils puissants pour ajouter de la durabilité, de nouvelles qualités optiques ou de la conductivité à un substrat.

En fin de compte, le dépôt est le pont critique qui traduit la science de l'échelle nanométrique en technologies tangibles et haute performance.

Tableau récapitulatif :

Aspect	Détail clé
Objectif principal	Appliquer des couches de matériau ultra-minces avec une précision à l'échelle atomique.
Méthodes principales	Dépôt chimique en phase vapeur (CVD), Dépôt physique en phase vapeur (PVD).
Caractéristique clé	Contrôle sans précédent sur l'épaisseur et la conformité.
Application principale	Créer des matériaux aux propriétés nouvelles pour des technologies avancées.

Prêt à concevoir la prochaine génération de matériaux haute performance ?

Le contrôle précis du dépôt à l'échelle nanométrique est essentiel pour développer l'électronique avancée, les revêtements durables et les dispositifs optiques innovants. Chez KINTEK, nous nous spécialisons dans la fourniture d'équipements de laboratoire et de consommables de pointe pour vos besoins en matière de dépôt, que vous exploriez de nouveaux matériaux ou que vous augmentiez la production.

Notre expertise dans les systèmes PVD et CVD peut vous aider à atteindre la précision au niveau atomique que votre recherche exige. Contactez nos experts dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir les objectifs de nanotechnologie de votre laboratoire.

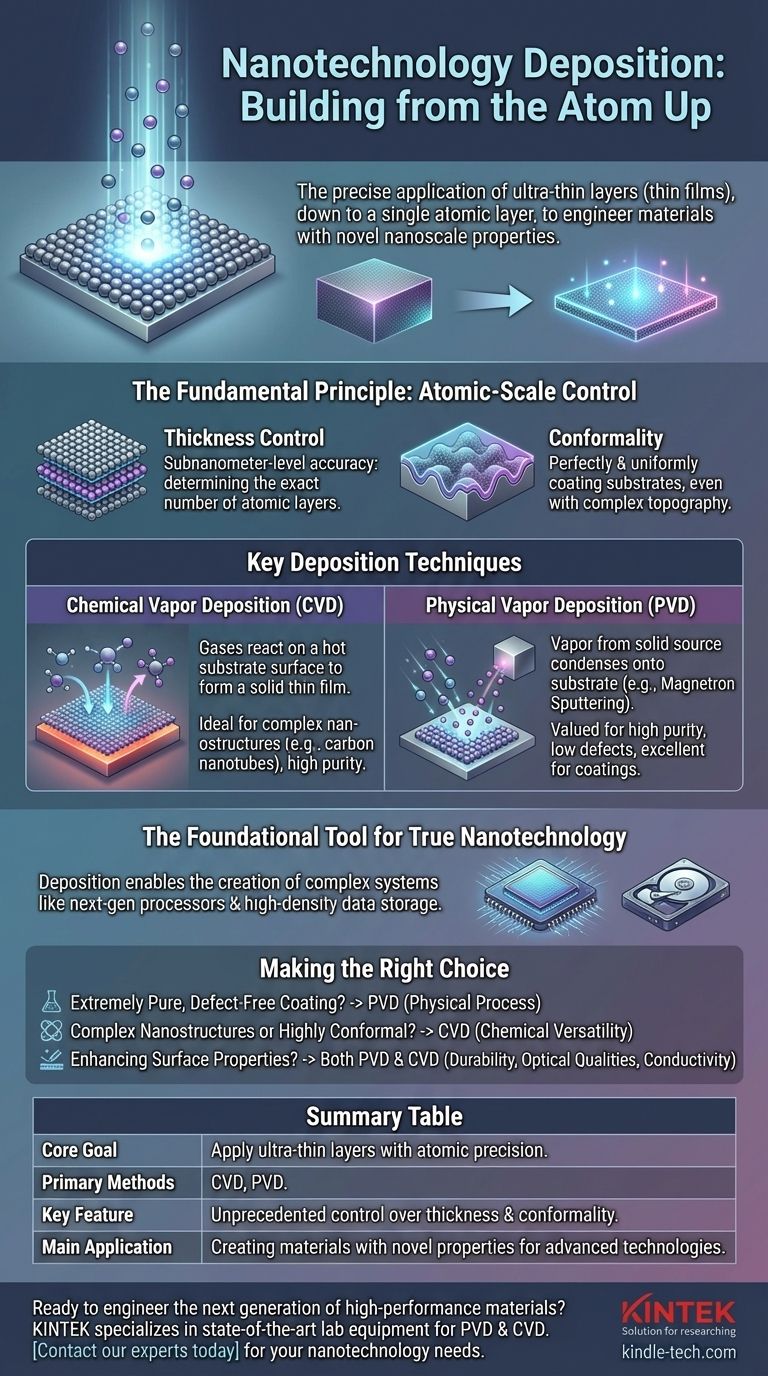

Guide Visuel
