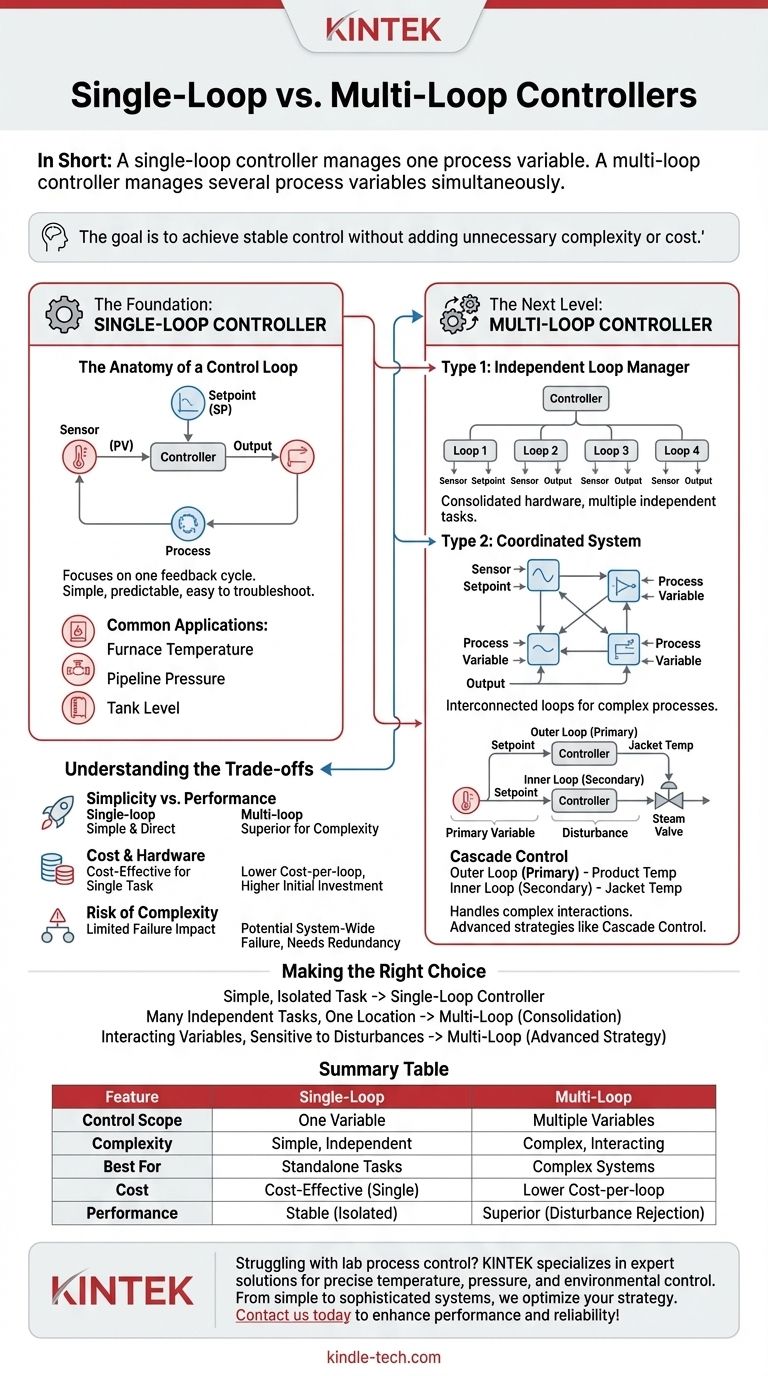

Quelle est la différence entre un contrôleur à boucle unique et un contrôleur à boucles multiples ? Choisissez le bon contrôle pour votre processus

En bref, un contrôleur à boucle unique gère une variable de processus spécifique, comme la température d'un seul four. En revanche, un contrôleur à boucles multiples est conçu pour gérer plusieurs variables de processus simultanément, souvent en coordonnant leurs interactions pour contrôler un système plus complexe.

La décision entre un contrôleur à boucle unique et un contrôleur à boucles multiples ne porte pas sur lequel est supérieur, mais sur lequel correspond correctement à la complexité de votre processus. L'objectif est d'obtenir un contrôle stable sans ajouter de complexité ou de coût inutile.

Le Fondement : Comprendre la Boucle Unique

Le contrôleur à boucle unique est l'élément fondamental de l'automatisation industrielle. Il est conçu pour accomplir une tâche et la faire de manière fiable.

L'Anatomie d'une Boucle de Contrôle

Chaque boucle de contrôle de base se compose de quatre éléments clés :

1. Un Capteur : Mesure l'état actuel, connu sous le nom de Variable de Processus (PV).
2. Un Point de Consigne (SP) : La valeur cible souhaitée pour cette variable.
3. Un Contrôleur : Compare la PV au SP et calcule une action corrective.
4. Une Sortie : Le dispositif physique (comme une vanne ou un chauffage) que le contrôleur ajuste.

Pensez au régulateur de vitesse de votre voiture. Le capteur de vitesse est la PV, votre vitesse souhaitée est le SP, le contrôleur est l'ordinateur et la sortie est l'accélérateur du moteur.

Comment Fonctionne un Contrôleur à Boucle Unique

Un contrôleur à boucle unique se concentre exclusivement sur ce cycle de rétroaction unique. Il mesure une variable, la compare à un point de consigne et manipule une sortie.

Cette relation directe, un-à-un, rend sa mise en œuvre, son réglage et son dépannage simples. Son comportement est prévisible car il n'est pas influencé par d'autres processus de contrôle.

Applications Courantes

Les contrôleurs à boucle unique sont idéaux pour les tâches simples et autonomes où une seule variable doit être maintenue. Les exemples courants comprennent :

• Maintenir la température dans un four.
• Réguler la pression dans une canalisation.
• Maintenir le niveau de liquide constant dans un réservoir de stockage.

Le Niveau Suivant : Le Contrôleur à Boucles Multiples

Les contrôleurs à boucles multiples gèrent les situations où le contrôle à boucle unique est insuffisant. Ils se présentent sous deux formes principales : en tant que gestionnaire consolidé de boucles indépendantes ou en tant que coordinateur sophistiqué de boucles interagissantes.

Type 1 : Le Gestionnaire de Boucles Indépendantes

Dans sa forme la plus simple, un contrôleur à boucles multiples est une seule pièce de matériel qui exécute plusieurs boucles uniques et indépendantes. Au lieu d'avoir quatre contrôleurs séparés pour quatre fours différents, vous avez un seul appareil qui gère les quatre.

Il s'agit principalement d'une consolidation matérielle, permettant d'économiser de l'espace dans les armoires, de réduire le câblage et souvent de diminuer le coût par boucle. Les boucles elles-mêmes n'interagissent pas.

Type 2 : Le Système Coordonné

La véritable puissance du contrôle à boucles multiples se révèle lorsque les boucles sont interconnectées. Ceci est utilisé pour des processus complexes où les variables s'influencent mutuellement. Des stratégies avancées deviennent possibles.

Exemple : Le Contrôle en Cascade

Une stratégie classique à boucles multiples est le contrôle en cascade. Imaginez essayer de contrôler la température d'un produit à l'intérieur d'une grande cuve à double enveloppe en manipulant la vanne de vapeur qui chauffe l'enveloppe.

Une boucle unique mesurerait la température du produit qui change lentement et ajusterait la vapeur. Si la pression de la vapeur fluctue (une perturbation), la température du produit déviera bien avant que le contrôleur ne puisse la corriger.

Un système en cascade utilise deux boucles :

• Boucle Extérieure (Primaire) : Mesure la température du produit (l'objectif ultime) et calcule un point de consigne pour la température de l'enveloppe.
• Boucle Intérieure (Secondaire) : Mesure la température de l'enveloppe et ajuste rapidement la vanne de vapeur pour atteindre le point de consigne fourni par la boucle extérieure.

Cette conception isole la variable principale (température du produit) des perturbations de la source d'énergie (pression de la vapeur), ce qui entraîne un contrôle beaucoup plus précis et stable.

Comprendre les Compromis

Choisir le bon contrôleur nécessite une vision claire des compromis entre simplicité et performance.

Simplicité contre Performance

Un contrôleur à boucle unique est simple. Le réglage est confiné à cette seule boucle, et le dépannage est direct.

Un contrôleur à boucles multiples, en particulier celui avec des boucles interactives comme un système en cascade, offre une performance bien supérieure pour les processus complexes. Cependant, il nécessite plus d'expertise pour être conçu, mis en œuvre et réglé, car l'ajustement d'une boucle peut affecter les autres.

Coût et Matériel

Pour une seule tâche de contrôle, un contrôleur à boucle unique dédié est presque toujours la solution la plus rentable.

Pour les systèmes comportant de nombreux points de contrôle, un contrôleur à boucles multiples peut offrir un coût par boucle inférieur et réduire les dépenses d'installation. Cependant, l'investissement initial dans le matériel et le temps d'ingénierie est plus élevé.

Le Risque de Complexité

Une considération clé est le « rayon d'action » d'une défaillance. Si un contrôleur à boucle unique tombe en panne, il n'affecte qu'un seul processus. Si un contrôleur à boucles multiples gérant dix processus tombe en panne, il peut faire tomber tout le système. Cela nécessite une évaluation attentive de la redondance et des modes de défaillance.

Faire le Bon Choix pour Votre Processus

Votre sélection doit être entièrement dictée par les exigences du système que vous devez contrôler.

• Si votre objectif principal est une tâche simple et isolée : Un contrôleur à boucle unique offre la meilleure combinaison de fiabilité, de simplicité et de faible coût.
• Si vous devez gérer de nombreuses tâches indépendantes au même endroit : Un contrôleur à boucles multiples utilisé pour la consolidation peut économiser de l'espace et simplifier l'architecture du système.
• Si votre processus comporte des variables interactives ou est sensible aux perturbations : Vous avez besoin d'une stratégie avancée à boucles multiples comme le contrôle en cascade, en rapport ou de compensation pour obtenir la stabilité et la performance nécessaires.

En fin de compte, le bon contrôleur est celui qui fournit le niveau de contrôle nécessaire sans introduire de complexité inutile dans votre système.

Tableau Récapitulatif :

Caractéristique	Contrôleur à Boucle Unique	Contrôleur à Boucles Multiples
Portée du Contrôle	Une variable de processus	Plusieurs variables de processus
Complexité	Simple, indépendant	Peut être complexe, avec des boucles interactives
Idéal Pour	Tâches autonomes (ex. : température de four)	Systèmes complexes, coordination multi-variables
Coût et Matériel	Rentable pour les tâches uniques	Coût par boucle inférieur pour les tâches multiples
Performance	Stable pour les processus isolés	Supérieure pour le rejet de perturbations (ex. : contrôle en cascade)
