La capacité principale d'une presse hydraulique n'est pas sa pression interne de fluide, mais sa force maximale réalisable, mesurée en tonnage. Bien que le système fonctionne avec une pression hydraulique (mesurée en PSI ou en bar), la spécification qui définit la capacité de la presse est la force de sortie totale qu'elle peut exercer sur la pièce. Ce tonnage est le produit de cette pression interne et de la surface du vérin hydraulique principal.
Un point de confusion courant est de confondre la pression hydraulique du système (PSI) avec la capacité globale de la machine. La spécification clé à comprendre et à comparer est le tonnage, qui représente la force totale que la presse peut appliquer.
Décryptage des capacités des presses hydrauliques
Pour choisir et utiliser correctement une presse hydraulique, il est essentiel de comprendre la différence entre la pression au sein de son système et la force qu'elle délivre. Ces deux concepts sont liés mais distincts.
La distinction critique : Force vs Pression
La pression est la quantité de force exercée par unité de surface. Dans une presse hydraulique, il s'agit de la pression du fluide hydraulique générée par la pompe, généralement mesurée en Livres par Pouce Carré (PSI).
La force, d'autre part, est la puissance totale délivrée par la presse. C'est ce qui effectue le travail, comme le formage du métal ou la compression de matériaux, et elle est presque toujours mesurée en tonnes.
Pensez à la différence entre la buse d'un nettoyeur haute pression et une lance à incendie. Les deux peuvent avoir une pression d'eau interne élevée (PSI), mais le diamètre beaucoup plus grand de la lance à incendie délivre une force totale bien plus importante.
Comment le tonnage est calculé
L'immense force d'une presse hydraulique provient d'un principe simple : la loi de Pascal. Le tonnage final est déterminé par une formule claire.
- Force (Tonnage) = Pression du système (PSI) x Surface du vérin (pouces carrés)
Cette relation montre que vous pouvez atteindre un tonnage élevé de deux manières : en augmentant la pression du fluide du système ou en augmentant la taille du vérin.
Composants clés qui déterminent les performances
La capacité de tonnage n'est pas un nombre arbitraire ; c'est le résultat direct de l'ingénierie des composants essentiels de la presse travaillant ensemble.
Le groupe hydraulique (Le cœur)
Le groupe hydraulique, contenant une pompe et un moteur, est responsable de la génération du débit et de la pression (PSI) du fluide hydraulique. Une soupape de décharge de pression fixe la pression maximale du système, agissant comme un mécanisme de sécurité intégré pour éviter la surcharge.
Le vérin hydraulique (Le muscle)
Le vérin, ou "piston", est l'endroit où se produit la multiplication de la force. Son diamètre dicte la surface sur laquelle la pression du fluide agit. Un diamètre de vérin plus grand offre une surface plus grande, ce qui entraîne un tonnage plus élevé pour la même quantité de pression du système.
Le châssis (Le squelette)
Le châssis est l'épine dorsale structurelle de la presse. Il doit être conçu pour résister au tonnage maximal nominal de la machine sans fléchir ni céder. Une presse d'une capacité de 100 tonnes a un châssis nettement plus robuste qu'une presse de 20 tonnes.
Comprendre les compromis : Tonnage vs Vitesse
Choisir une presse ne consiste pas seulement à trouver le tonnage le plus élevé. Il existe un compromis fondamental entre la force qu'une presse peut générer et la vitesse à laquelle elle peut fonctionner.
La relation inverse
Pour un débit de pompe hydraulique donné (mesuré en gallons par minute), il existe une relation inverse entre la force et la vitesse. Un vérin de grand diamètre nécessite plus de fluide pour se déplacer sur une certaine distance, il se déplacera donc plus lentement mais délivrera une force plus élevée.
Un vérin de plus petit diamètre nécessite moins de fluide, ce qui lui permet de se déplacer plus rapidement mais au détriment d'un tonnage maximal inférieur. Les presses de production à grande vitesse utilisent souvent des circuits hydrauliques complexes pour atteindre des vitesses d'approche rapides avant de ralentir pour le segment de pressage à force élevée.
Au-delà du tonnage maximal
Il est essentiel de comprendre qu'une presse ne doit pas être utilisée en continu à son tonnage maximal nominal. Une règle générale est de choisir une presse où votre charge de travail typique est d'environ 80 % de sa capacité nominale.
Faire fonctionner une presse constamment à 100 % de sa capacité nominale exerce une contrainte importante sur le châssis, les joints et les composants hydrauliques, entraînant une usure prématurée et une défaillance potentielle.
Comment choisir la bonne capacité de presse
Le choix de la bonne capacité dépend entièrement des exigences de votre application en matière de force, de vitesse et de précision.
- Si votre objectif principal est le formage ou le monnayage à haute force : Vous avez besoin d'un tonnage élevé, cette capacité doit donc être votre critère de sélection principal.
- Si votre objectif principal est l'assemblage ou le poinçonnage à grande vitesse : Vous avez besoin de vitesse, alors portez une attention particulière aux vitesses d'avance/retrait du vérin et envisagez une presse de tonnage inférieur si la force est suffisante.
- Si votre objectif principal est une utilisation générale en atelier : Vous avez besoin de polyvalence, alors trouvez un équilibre et évitez de choisir une presse avec un tonnage excessif que vous n'utiliserez jamais, car elle pourrait être inutilement lente.
En comprenant que le tonnage est la véritable mesure de la puissance d'une presse, vous pouvez regarder au-delà d'un simple chiffre et choisir une machine qui correspond véritablement à vos besoins opérationnels.
Tableau récapitulatif :
| Concept clé | Description | Pourquoi c'est important |
|---|---|---|
| Tonnage | Force de sortie totale (en tonnes) que la presse peut exercer. | La spécification principale pour comparer la capacité et la puissance de la presse. |
| Pression du système (PSI) | Pression du fluide hydraulique à l'intérieur du système. | Un facteur composant ; une PSI élevée seule ne garantit pas une force élevée. |
| Surface du vérin | Surface du vérin hydraulique principal. | Une plus grande surface multiplie la pression du système pour créer un tonnage plus élevé. |
| Résistance du châssis | Capacité structurelle du châssis de la presse. | Doit résister au tonnage nominal complet pour assurer la sécurité et la précision. |
Besoin d'une presse hydraulique qui délivre la bonne force et la bonne vitesse pour vos tâches spécifiques ?
Chez KINTEK, nous sommes spécialisés dans la fourniture d'équipements de laboratoire robustes et fiables, y compris des presses hydrauliques adaptées à vos exigences d'application uniques. Que vous ayez besoin d'un tonnage élevé pour le formage ou d'une grande vitesse pour l'assemblage, nos experts vous aideront à sélectionner la presse parfaite pour améliorer la productivité de votre laboratoire et assurer des performances durables.
Contactez notre équipe dès aujourd'hui pour une consultation personnalisée et découvrez la différence KINTEK !

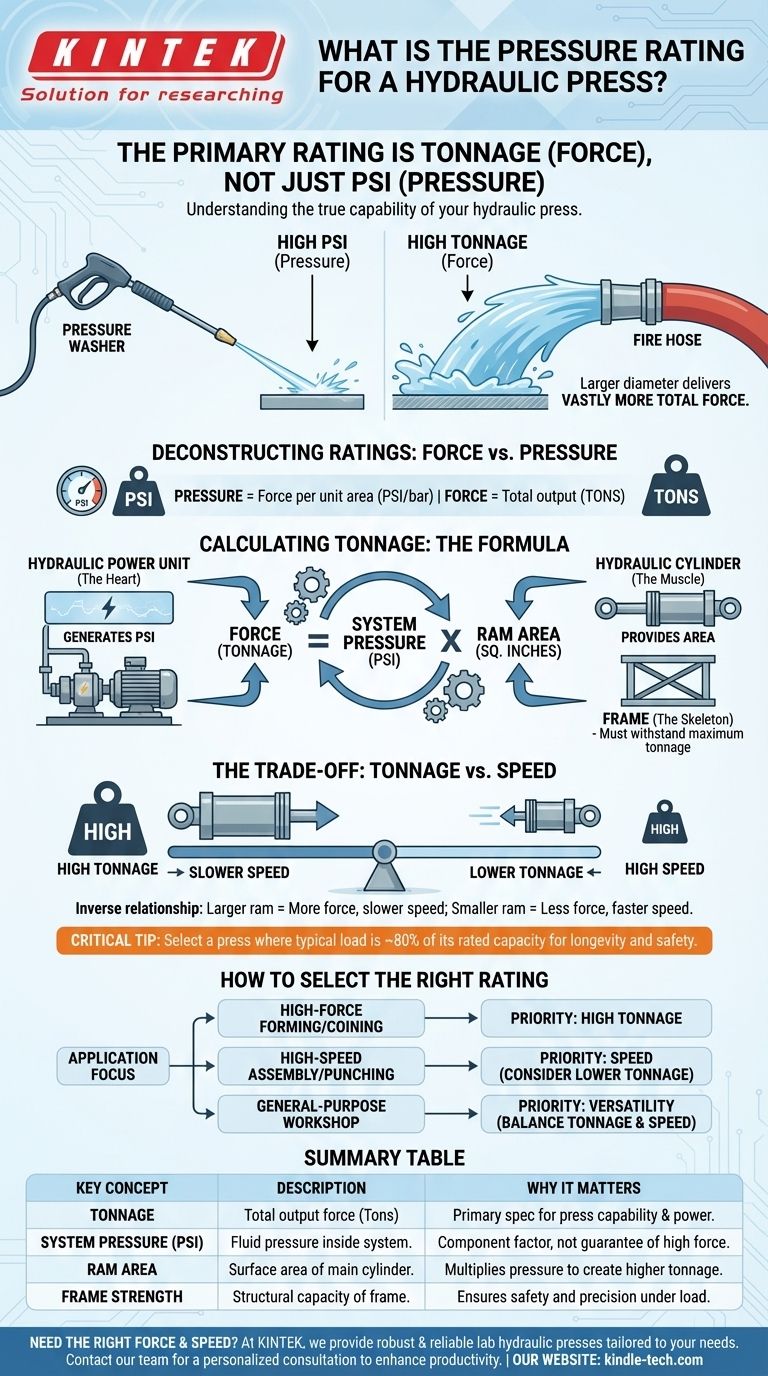

Guide Visuel
