Qu'est-ce qui est utilisé pour le broyage en laboratoire ? Adaptez le bon broyeur aux propriétés de votre échantillon

Dans les laboratoires, une gamme de broyeurs spécialisés est utilisée pour broyer des échantillons, les plus courants étant les broyeurs à boulets, les broyeurs vibrants (ou à oscillation), les broyeurs planétaires et les broyeurs à couteaux. L'équipement spécifique choisi dépend entièrement des propriétés de l'échantillon – telles que sa dureté et sa texture – et de la taille finale des particules requise pour l'analyse. Les concasseurs à mâchoires sont également utilisés pour le concassage grossier préliminaire de matériaux plus grands et très durs.

Le défi central du broyage en laboratoire n'est pas de trouver une machine qui broie, mais de sélectionner une machine dont le mécanisme de broyage – qu'il s'agisse d'impact, de friction, de vibration ou de coupe – est parfaitement adapté aux propriétés physiques uniques de votre échantillon et à vos objectifs analytiques.

Les mécanismes de broyage fondamentaux expliqués

Pour choisir le bon outil, vous devez d'abord comprendre comment ils fonctionnent. Les broyeurs de laboratoire fonctionnent selon quelques principes clés, chacun adapté à différents types de matériaux.

Impact et friction : Broyeurs à boulets et planétaires

Un broyeur à boulets est un outil classique et polyvalent. Il se compose d'un pot ou d'un tambour creux rempli de l'échantillon et de corps broyants, généralement des billes en céramique ou en métal. Lorsque le pot tourne, les billes tombent en cascade et se culbutent, broyant l'échantillon par une combinaison d'impact et de friction.

Un broyeur planétaire à boulets est une version à haute énergie de ce concept. Plusieurs pots de broyage sont montés sur une grande "roue solaire" qui tourne dans une direction tandis que les pots eux-mêmes tournent dans la direction opposée. Cela crée d'immenses forces centrifuges, ce qui entraîne un broyage beaucoup plus rapide et plus fin qu'un broyeur à boulets standard. Ceux-ci sont idéaux pour les matériaux durs et cassants.

Vibration haute fréquence : Broyeurs vibrants et à oscillation

Les broyeurs vibrants, souvent appelés "broyeurs à oscillation" ou "shatterboxes", sont des outils essentiels dans de nombreux laboratoires d'analyse. L'échantillon est placé dans un bol de broyage scellé, généralement avec un palet et un anneau ou avec plusieurs billes. L'ensemble est ensuite soumis à une vibration intense et à haute fréquence.

Ce mouvement de secousse rapide provoque la collision des corps broyants avec l'échantillon des milliers de fois par minute, le pulvérisant très rapidement. Cette méthode est exceptionnellement efficace pour obtenir une poudre fine et uniforme, ce qui la rend populaire pour la préparation d'échantillons pour la fluorescence X (XRF) ou la diffraction des rayons X (XRD).

Cisaillement et coupe : Broyeurs à couteaux et à lames

Pour les matériaux mous, fibreux ou élastiques, les méthodes basées sur l'impact sont inefficaces. Ces matériaux (comme les tissus végétaux, les polymères ou les produits alimentaires) nécessitent une approche différente.

Les broyeurs à lames et à couteaux fonctionnent un peu comme un mixeur de cuisine à grande vitesse. Un ensemble de lames tranchantes et rotatives coupe et cisaille le matériau contre un bord de coupe stationnaire ou un tamis. C'est la seule méthode efficace pour homogénéiser des échantillons qui, autrement, se déformeraient, fondraient ou bloqueraient un broyeur à boulets ou vibrant traditionnel.

Réduction grossière : Concasseurs à mâchoires

Lorsque votre échantillon de départ est trop grand pour être inséré dans un broyeur fin, vous avez besoin d'une étape préliminaire. Un concasseur à mâchoires est conçu à cet effet. Il utilise deux mâchoires lourdes – une fixe et une qui se déplace d'avant en arrière – pour comprimer et décomposer de grands matériaux durs comme des roches, des minerais ou du béton en morceaux plus petits et plus faciles à manipuler, adaptés à un traitement ultérieur.

Comprendre les compromis critiques

Le choix d'un broyeur implique plus que la simple correspondance du type de matériau. Vous devez également prendre en compte les implications pratiques de chaque méthode.

Contamination de l'échantillon

C'est une préoccupation majeure dans l'analyse des traces d'éléments. Les corps broyants (billes, pots, palets, mâchoires) s'useront inévitablement, introduisant de petites quantités de leur propre matériau dans votre échantillon. L'utilisation de corps broyants en acier ajoutera du fer et du chrome ; le carbure de tungstène ajoutera du tungstène ; l'agate est peu contaminante mais cassante. Vous devez choisir un matériau de broyage qui n'interférera pas avec votre analyse ultérieure.

Génération de chaleur

Tout broyage est un processus à haute énergie qui génère de la chaleur. Pour les échantillons sensibles à la chaleur, tels que certains polymères ou matériaux biologiques contenant des composés volatils, cela peut être un problème important. Certaines méthodes, comme le broyage cryogénique (où l'échantillon est refroidi à l'azote liquide), peuvent atténuer ce problème, mais cela ajoute de la complexité.

Débit vs Finesse

Il y a souvent un compromis entre la vitesse à laquelle vous pouvez traiter les échantillons et la finesse que vous pouvez obtenir. Les broyeurs planétaires à haute énergie atteignent des tailles de particules très fines mais peuvent avoir une capacité plus petite et nécessiter des temps de refroidissement plus longs entre les cycles. Un grand broyeur vibrant peut traiter des échantillons plus grands plus rapidement mais peut ne pas atteindre la même finesse sub-micronique.

Comment choisir le bon broyeur

Votre choix doit être guidé par une compréhension claire de votre échantillon et de votre objectif.

• Si votre échantillon est dur et cassant (par exemple, céramiques, minéraux, verre) : Un broyeur planétaire à boulets est votre meilleur choix pour obtenir les particules les plus fines, tandis qu'un broyeur à boulets standard est une option fiable pour une utilisation générale.
• Si votre échantillon est mou ou fibreux (par exemple, tissus végétaux, polymères, papier) : Un broyeur à lames ou à couteaux est essentiel, car d'autres méthodes échoueraient.
• Si vous avez besoin d'une pulvérisation rapide et à haut débit pour l'analyse (par exemple, la préparation de pastilles pressées pour la XRF) : Un broyeur vibrant à oscillation est la norme industrielle pour la vitesse et la cohérence.
• Si vous commencez avec de gros morceaux de matériau résistants (par exemple, des roches du terrain) : Commencez par un concasseur à mâchoires pour effectuer une réduction de taille primaire avant de passer à un broyeur plus fin.

En fin de compte, la sélection de l'équipement de broyage correct consiste à faire correspondre précisément l'action mécanique de l'outil aux propriétés physiques de votre échantillon.

Tableau récapitulatif :

Équipement de broyage	Mécanisme principal	Idéal pour les types d'échantillons	Considération clé
Broyeur à boulets / planétaire	Impact et friction	Matériaux durs et cassants (céramiques, minéraux)	Taille de particule la plus fine ; potentiel de génération de chaleur
Broyeur vibrant / à oscillation	Vibration haute fréquence	Pulvérisation rapide générale (par exemple, pour XRF/XRD)	Débit et uniformité élevés
Broyeur à lames / à couteaux	Cisaillement et coupe	Matériaux mous, fibreux, élastiques (plantes, polymères)	Seule méthode efficace pour ces matériaux
Concasseur à mâchoires	Compression	Grands matériaux durs pour une réduction grossière initiale	Première étape avant le broyage fin

Vous avez du mal à obtenir la taille de particule parfaite pour votre analyse ? Le bon broyeur de laboratoire est essentiel pour des résultats précis. KINTEK est spécialisé dans les équipements et consommables de laboratoire, répondant à tous vos besoins en laboratoire. Nos experts peuvent vous aider à sélectionner le broyeur idéal – qu'il s'agisse d'un broyeur planétaire à haute énergie pour les céramiques dures ou d'un broyeur à couteaux doux pour les polymères sensibles – garantissant une préparation d'échantillons efficace et sans contamination.

Contactez nos spécialistes du broyage dès aujourd'hui pour discuter de votre application spécifique et demander une recommandation d'équipement personnalisée !

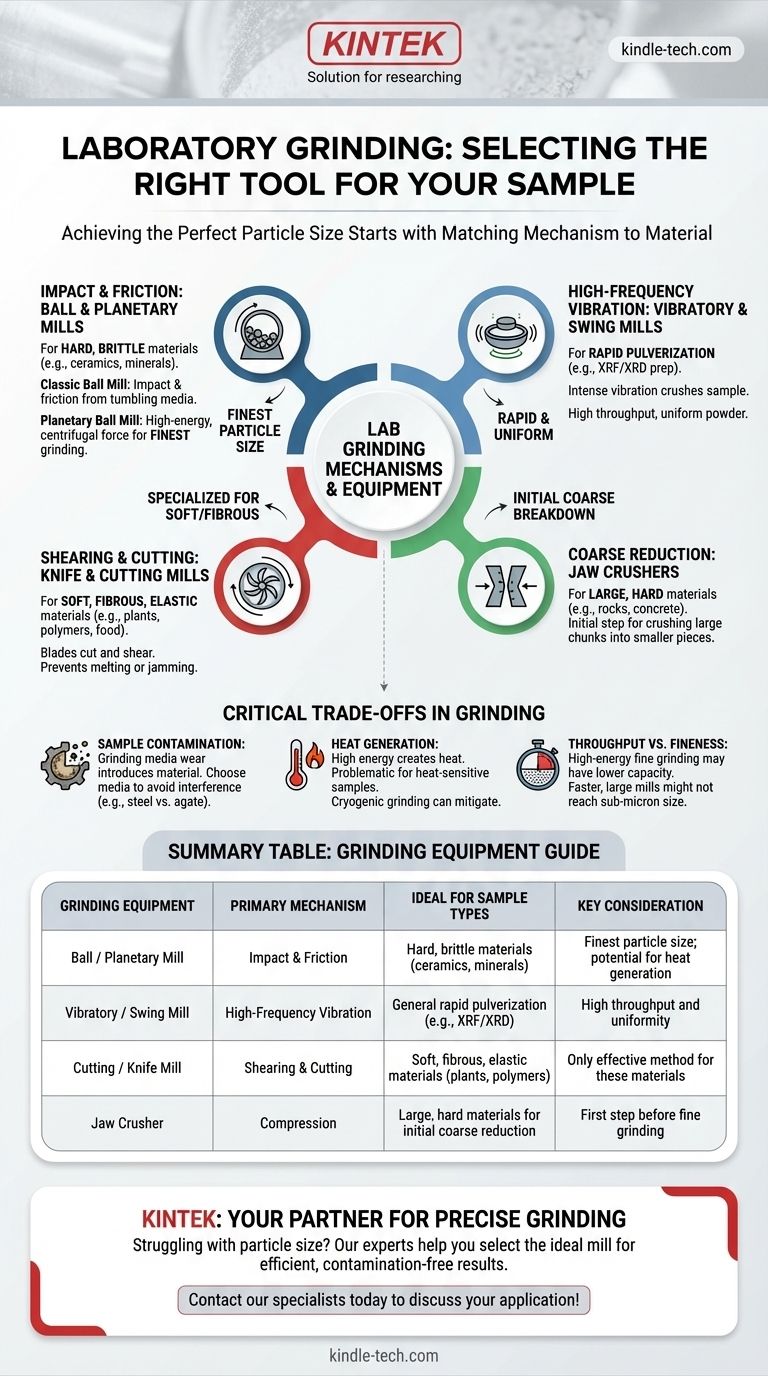

Guide Visuel
