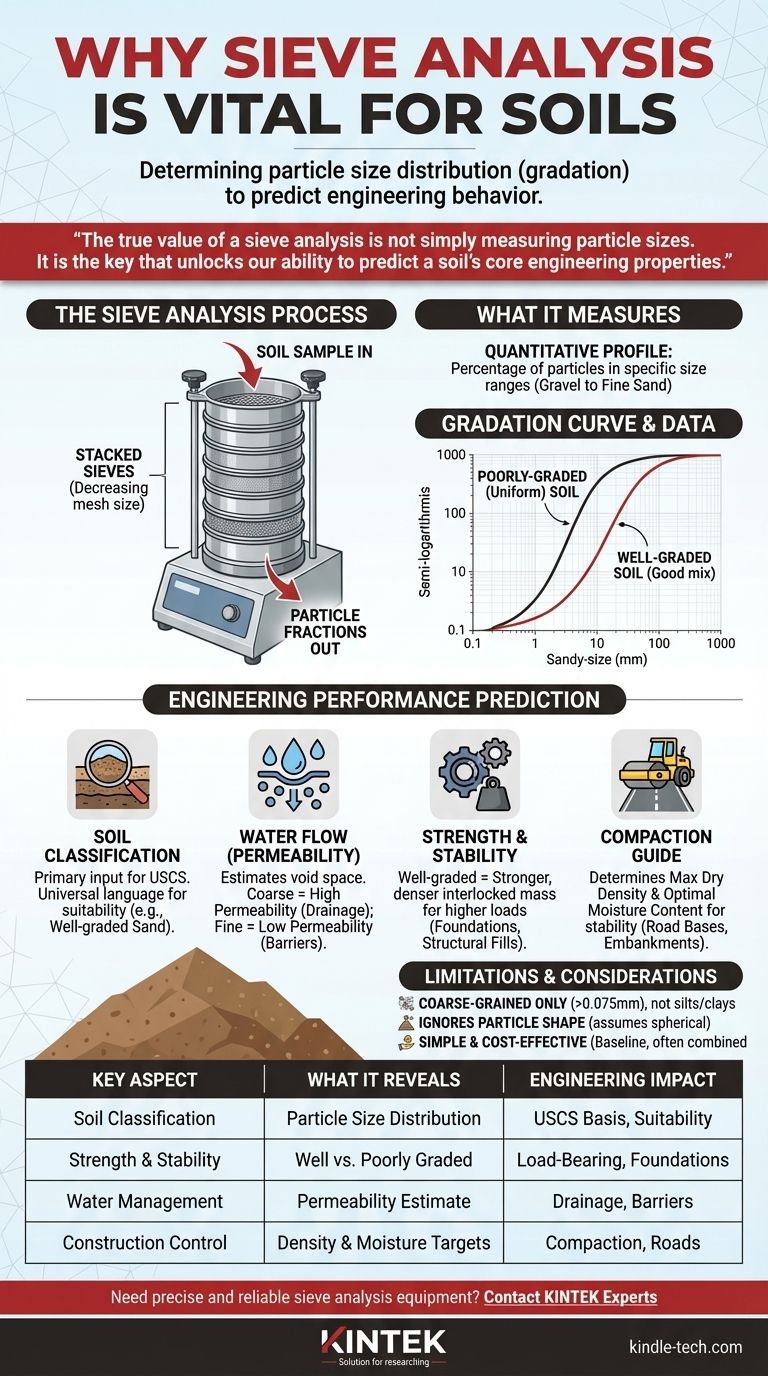

L'analyse granulométrique par tamisage est d'une importance fondamentale car elle détermine la distribution de la taille des particules d'un sol. Cette propriété unique, souvent appelée granulométrie, est le principal indicateur utilisé pour prédire le comportement mécanique d'un sol, y compris sa résistance, sa perméabilité et ses caractéristiques de compactage. C'est la première étape pour classer un sol et prévoir ses performances dans tout projet de construction.
La véritable valeur d'une analyse granulométrique par tamisage ne réside pas simplement dans la mesure de la taille des particules. C'est la clé qui nous permet de prédire les propriétés d'ingénierie fondamentales d'un sol — comment il supportera la charge, gérera l'eau et réagira aux efforts de construction.
Ce que mesure réellement une analyse granulométrique par tamisage
Une analyse granulométrique par tamisage est un processus mécanique simple utilisé pour séparer un échantillon de sol sec en différentes fractions de taille de particules. Les résultats constituent la base de la classification géotechnique et de l'analyse d'ingénierie.
Le concept de distribution de la taille des particules
Le test consiste à faire passer un échantillon de sol à travers une série de tamis empilés, chacun avec des ouvertures de maille progressivement plus petites.
En pesant la quantité de sol retenue sur chaque tamis, nous pouvons calculer le pourcentage de particules qui se situent dans des plages de tailles spécifiques. Cela crée un profil quantitatif de la composition du sol, des graviers grossiers aux sables fins.
Des données brutes à une courbe granulométrique
Les résultats sont tracés sur un graphique semi-logarithmique pour créer une courbe de distribution de la taille des particules. Cette courbe est une "empreinte digitale" visuelle du sol.
Une courbe raide indique un sol mal gradué (ou uniforme), où la plupart des particules ont la même taille. Une courbe douce en forme de S signifie un sol bien gradué, qui présente un bon mélange de différentes tailles de particules.
De la taille des particules à la performance d'ingénierie
La courbe granulométrique n'est pas un exercice académique ; elle éclaire directement les décisions d'ingénierie critiques. Comprendre le mélange de particules nous permet de prédire comment le sol se comportera dans des conditions réelles.
Classification du sol : la première étape critique
Les données d'analyse granulométrique par tamisage sont l'entrée principale pour les systèmes de classification des sols normalisés, tels que le Système Unifié de Classification des Sols (USCS).
Classer un sol (par exemple, comme SW pour un sable bien gradué ou GP pour un gravier mal gradué) fournit un langage universel aux ingénieurs pour comprendre instantanément ses propriétés générales et son adéquation à un usage donné.
Prédiction de l'écoulement de l'eau (perméabilité)
La taille des vides entre les particules du sol régit la facilité avec laquelle l'eau peut s'y écouler. L'analyse granulométrique par tamisage nous permet d'estimer cette perméabilité.
Les sols à grains grossiers comme le gravier et le sable ont de grands vides et une perméabilité élevée, ce qui les rend idéaux pour les applications de drainage comme les remblais de tranchées. Les sols à grains fins ont une faible perméabilité et sont utilisés pour les barrières, comme dans les noyaux de barrages ou les revêtements d'étangs.
Évaluation de la résistance et de la stabilité
Les sols bien gradués sont généralement plus résistants et plus stables que les sols mal gradués.
Les particules plus petites dans un sol bien gradué remplissent les vides entre les particules plus grandes, créant une masse dense et imbriquée qui peut supporter des charges plus élevées. Ceci est crucial pour la conception des fondations et des remblais structurels.
Guidage du compactage sur site
Pour les couches de roulement, les remblais et autres remblais, l'atteinte d'une densité spécifique est essentielle pour la stabilité à long terme.
La granulométrie du sol aide à déterminer sa densité sèche maximale et sa teneur en eau optimale — les objectifs que les équipes de construction doivent atteindre pendant le processus de compactage.
Comprendre les compromis et les limites
Bien que fondamentale, une analyse granulométrique par tamisage ne donne pas une image complète du comportement du sol. Il est important de reconnaître ses limites.
Elle analyse principalement les sols à grains grossiers
L'analyse granulométrique par tamisage n'est efficace que pour les particules plus grandes que le tamis n° 200 (0,075 mm), ce qui inclut les graviers et les sables.
Pour les particules plus fines comme les limons et les argiles, leur comportement est régi par des forces électrostatiques, et non par la gravité. Un test différent, l'analyse à l'hydromètre, est nécessaire pour déterminer leur distribution de taille de particules.
La forme des particules est ignorée
Le test suppose intrinsèquement que les particules sont approximativement sphériques. Cependant, les particules angulaires, plates ou allongées peuvent s'imbriquer différemment, affectant la résistance et le compactage d'une manière que la courbe granulométrique seule ne prédira pas.
C'est une première étape simple et rentable
Les principaux avantages de l'analyse granulométrique par tamisage sont qu'elle est peu coûteuse, rapide et très reproductible, comme le notent les pratiques historiques. Elle fournit une excellente compréhension de base. Cependant, pour les structures critiques, ses résultats doivent être combinés avec d'autres tests qui mesurent la plasticité, la résistance et la consolidation.
Appliquer cela à votre projet
Votre interprétation des données d'analyse granulométrique par tamisage doit être guidée par votre objectif d'ingénierie spécifique.
- Si votre objectif principal est la conception des fondations : Les données vous aident à classer le sol pour estimer sa capacité portante et son potentiel de tassement.
- Si votre objectif principal est le terrassement et les chaussées : La courbe granulométrique est essentielle pour déterminer les exigences de compactage et évaluer la susceptibilité au gel.
- Si votre objectif principal est le drainage et la filtration : L'analyse vous permet de sélectionner des sols avec la bonne perméabilité pour gérer l'écoulement de l'eau et prévenir le colmatage.
- Si votre objectif principal est l'approvisionnement en matériaux : Le test vérifie rapidement si le matériau de carrière ou l'agrégat de carrière répond aux spécifications du projet.
Ce test simple fournit les données fondamentales sur lesquelles reposent les décisions d'ingénierie géotechnique solides.
Tableau récapitulatif :
| Aspect clé | Ce que révèle l'analyse granulométrique par tamisage | Impact sur l'ingénierie |
|---|---|---|
| Classification du sol | Distribution de la taille des particules (Granulométrie) | Base pour le Système Unifié de Classification des Sols (USCS) |
| Résistance et stabilité | Distingue les sols bien gradués des sols mal gradués | Prédit la capacité portante pour les fondations et les remblais |
| Gestion de l'eau | Estime la perméabilité en fonction de la taille des particules | Informe la conception du drainage et les applications de barrière |
| Contrôle de la construction | Détermine la densité sèche maximale et l'humidité optimale | Guide les efforts de compactage pour les routes et les remblais |
