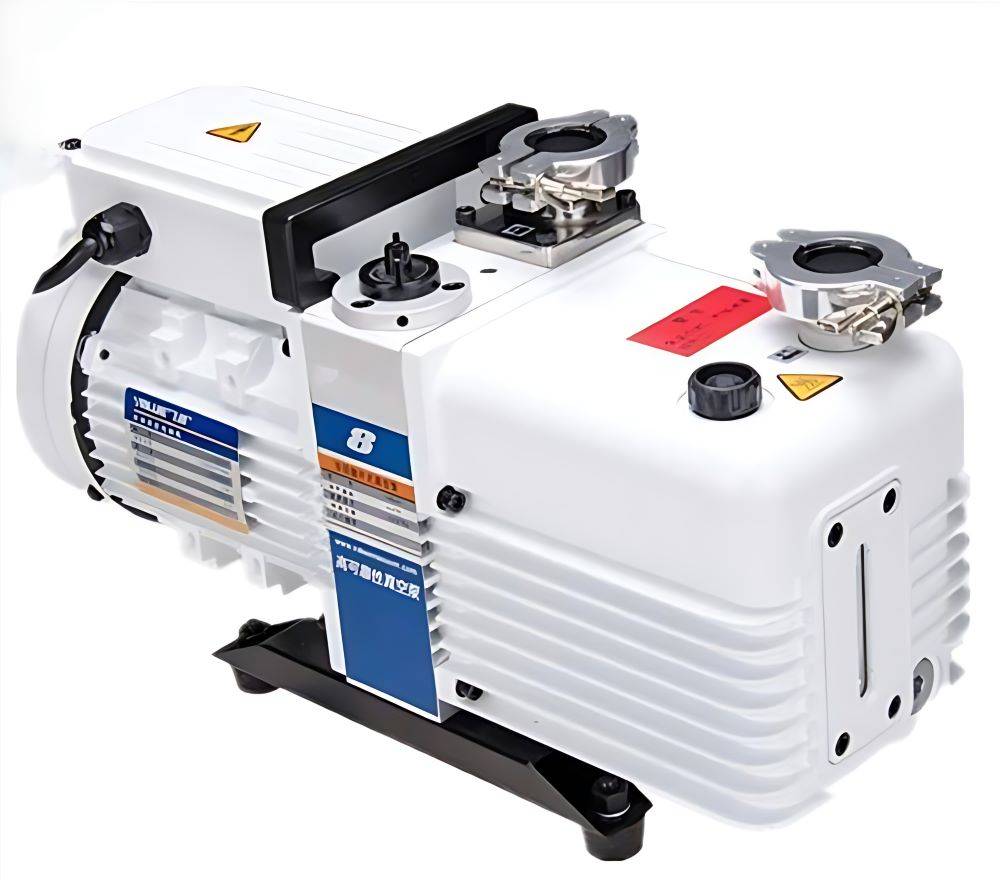

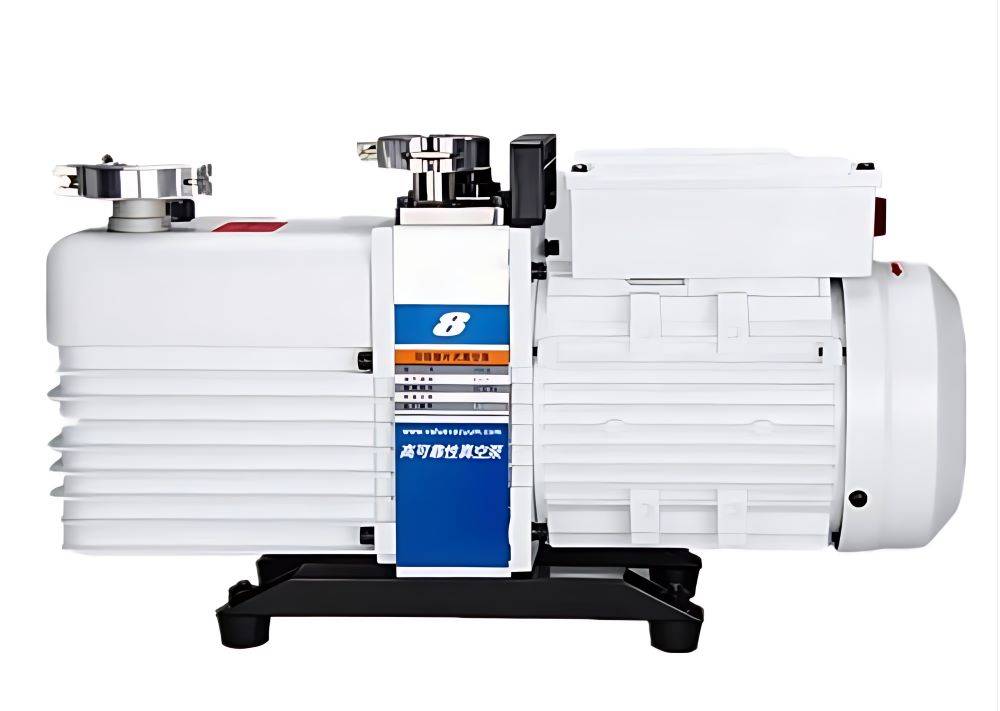

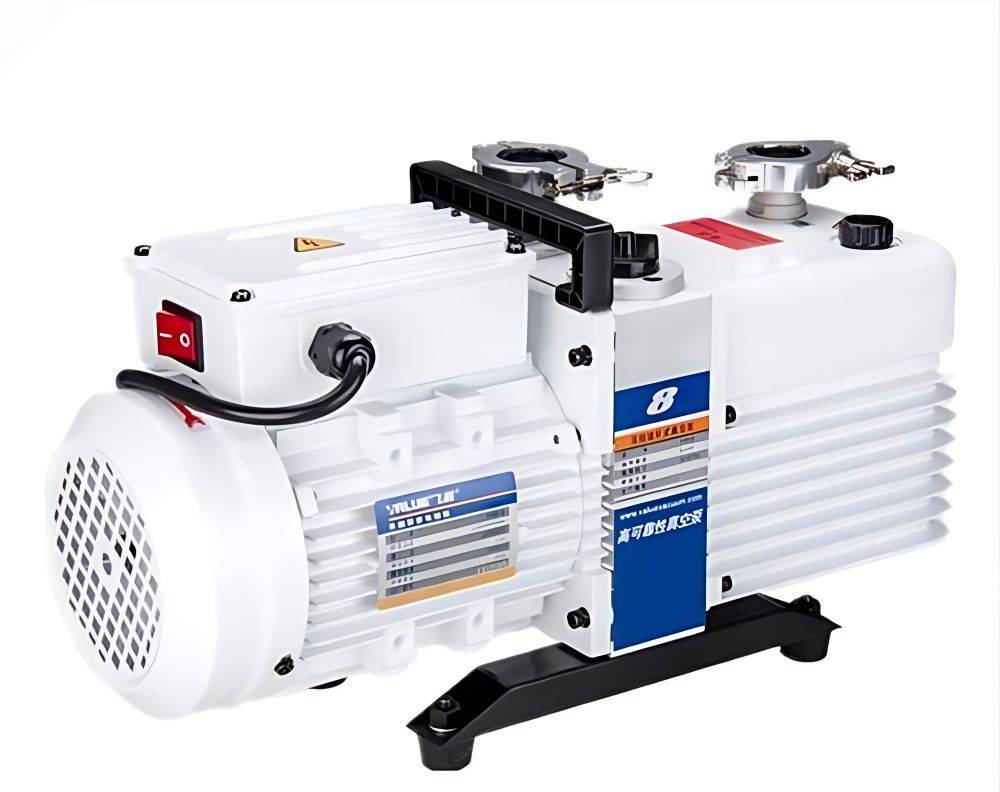

Guide complet des pompes à vide à palettes

Vue d'ensemble des pompes à vide

Types de pompes à vide

Les pompes à vide sont des outils essentiels dans diverses applications industrielles et scientifiques. Elles sont conçues pour créer et maintenir un vide en éliminant les molécules de gaz d'un volume scellé. Ces pompes peuvent être classées en plusieurs catégories principales, chacune ayant une conception et des principes de fonctionnement uniques.

Pompes à vide mécaniques

Les pompes à vide mécaniques sont parmi les plus courantes. Elles se caractérisent par l'utilisation d'un mouvement mécanique pour générer un vide. Elles comprennent

• Les pompes à palettes: Ces pompes utilisent des palettes rotatives pour créer un vide en modifiant continuellement le volume de la chambre de pompage. Elles sont connues pour leur simplicité, leur faible coût et leur facilité d'utilisation.
• Pompes à piston: Fonctionnant sur le principe du déplacement, les pompes à piston utilisent un piston pour aspirer le gaz dans une chambre et le comprimer pour créer un vide.
• Pompes à membrane: Ces pompes utilisent un diaphragme flexible pour créer un vide, ce qui les rend idéales pour les applications nécessitant un fonctionnement sans huile.
• Pompes à spirale: Utilisant deux volutes imbriquées, ces pompes créent un vide en emprisonnant le gaz entre les volutes et en réduisant progressivement le volume.

Pompes à vide non mécaniques

Les pompes non mécaniques s'appuient sur des principes autres que le mouvement mécanique pour générer un vide. Il s'agit notamment des pompes suivantes

• les pompes à anneau liquide: Ces pompes utilisent un anneau liquide rotatif pour créer un vide, ce qui les rend adaptées à la manipulation de gaz humides ou sales.
• Pompes turbomoléculaires: Fonctionnant sur le principe de la traînée moléculaire, ces pompes utilisent une turbine en rotation rapide pour créer un vide élevé.
• Pompes moléculaires: Similaires aux pompes turbomoléculaires, les pompes moléculaires utilisent une combinaison de pales rotatives et fixes pour générer un vide.
• Pompes à diffusion: Ces pompes utilisent un jet d'huile à grande vitesse pour entraîner les molécules de gaz et créer un vide.
• Pompes ioniques: Utilisant des décharges électriques pour ioniser les molécules de gaz, les pompes à ions utilisent des champs électriques pour accélérer les ions et les éjecter de la chambre à vide.

Le choix d'une pompe à vide dépend de plusieurs facteurs, notamment le type de vide requis, la robustesse de la technologie et les contraintes budgétaires. Chaque type de pompe a ses propres avantages et limites, ce qui rend crucial le choix de la pompe appropriée pour l'application spécifique.

Applications de la pompe à vide à palettes

La pompe à vide à palettes est largement utilisée dans les applications nécessitant des niveaux de vide faibles à moyens en raison de sa conception simple, de son coût économique et de sa facilité d'utilisation. Ces pompes sont particulièrement réputées pour leurs performances robustes en laboratoire, où des pressions de vide constantes et fiables inférieures à 10-3 mbar sont essentielles. Les principales applications comprennent les systèmes de freinage hydraulique, les lyophilisateurs et la spectrométrie de masse, où la capacité de la pompe à maintenir un vide constant est essentielle.

Malgré leurs avantages, les pompes à palettes scellées à l'huile présentent certaines limites. L'élimination des déchets d'huile toxiques et la difficulté de trouver des pièces de rechange peuvent être des inconvénients importants, en particulier dans les environnements où une conformité réglementaire stricte est exigée. La série de pompes Tanker, qui comprend des modèles tels que Tanker 130 et Tanker 230, offre une gamme de tailles pour répondre aux différents besoins des applications, des plus petites aux plus grandes capacités.

Composition structurelle d'une pompe à vide à palettes

Cavité de la pompe

La cavité de la pompe est le cœur de la pompe à vide à palettes, servant d'enceinte primaire où se déroulent les principaux processus mécaniques. En règle générale, cette cavité est de forme cylindrique ou ovale, ce qui est essentiel pour loger le rotor et les palettes rotatives. La forme et la taille de la cavité de la pompe sont méticuleusement étudiées pour garantir des performances optimales et permettre des cycles efficaces de compression et d'expansion des gaz.

Dans le contexte d'une pompe à palettes, la cavité de la pompe n'est pas un simple récipient passif, mais un participant actif au processus de génération du vide. Sa conception influence la capacité de la pompe à traiter différents types de gaz et à maintenir un niveau de vide constant. La géométrie de la cavité, en particulier sa forme cylindrique ou ovale, fournit un environnement stable pour le mouvement du rotor et des palettes, ce qui facilite un fonctionnement régulier et continu.

En outre, la structure de la cavité de la pompe fait partie intégrante de l'efficacité globale et de la durabilité de la pompe à vide. Elle est conçue pour résister aux pressions et aux contraintes liées aux cycles continus d'aspiration, de compression et d'échappement. Les matériaux utilisés dans la construction de la cavité de la pompe sont sélectionnés pour leur solidité et leur résistance à l'usure, ce qui garantit un fonctionnement fiable de la pompe sur de longues périodes.

En résumé, la cavité de la pompe est un composant essentiel de la pompe à vide à palettes, conçu pour abriter et soutenir le rotor et les palettes tout en facilitant les processus essentiels de traitement des gaz. Sa forme, son matériau et sa construction sont autant de facteurs clés qui contribuent aux performances globales et à la longévité de la pompe.

Rotor

Le rotor est un composant pivotant dans la chambre de la pompe, conçu pour tourner et faciliter la compression du gaz. Généralement, le rotor est monté de manière décentrée, une configuration qui joue un rôle crucial dans le fonctionnement de la pompe. Ce positionnement décentré permet au rotor d'interagir avec les parois internes de la chambre de la pompe de manière à comprimer efficacement le gaz lors de sa rotation.

La conception du rotor ne vise pas seulement à faciliter la rotation, mais aussi à optimiser le processus de compression. Le montage décentré garantit que la rotation du rotor crée des volumes variables dans la chambre de la pompe. Cette variation de volume est essentielle pour les phases d'aspiration et de compression du fonctionnement de la pompe. Au cours de la phase d'aspiration, l'augmentation du volume aspire le gaz dans la chambre, tandis qu'au cours de la phase de compression, la diminution du volume comprime le gaz, augmentant ainsi sa pression.

En outre, l'interaction du rotor avec le système d'huile de lubrification est importante. L'huile ne se contente pas de lubrifier les pièces mobiles, elle contribue également à sceller les espaces entre le rotor et les parois de la chambre, améliorant ainsi l'efficacité de la pompe et l'étanchéité au gaz. Cette double fonction du rotor - à la fois mécanique et en collaboration avec le système d'huile - souligne son importance dans le fonctionnement global de la pompe à vide à palettes.

Les pales du rotor

Les pales du rotor sont des éléments mobiles pivotants intégrés dans le rotor d'une pompe à vide à palettes. En règle générale, ces pales sont au nombre de deux à quatre, chacune étant conçue pour glisser librement dans les rainures du rotor. Ce mouvement de glissement est facilité par le fait que les pales sont pressées contre la paroi intérieure de la chambre de la pompe, ce qui assure l'étanchéité.

L'interaction entre les pales du rotor et la paroi interne de la chambre de pompage est cruciale pour l'efficacité de la pompe. Lorsque le rotor tourne, les pales restent en contact avec la paroi de la chambre, créant un joint dynamique qui empêche les fuites de gaz. Ce contact continu est essentiel pour maintenir l'intégrité du vide, car tout écart pourrait compromettre les performances de la pompe.

De plus, la conception des pales du rotor permet de varier le volume de la chambre de la pompe. Cette variabilité est essentielle au fonctionnement de la pompe, car elle lui permet d'aspirer et de comprimer efficacement le gaz. La capacité des pales à glisser et à ajuster leur position garantit que le volume change en douceur, ce qui contribue à l'efficacité et à la fiabilité globales de la pompe.

Orifices d'entrée et de sortie

La chambre de pompage d'une pompe à vide à palettes est équipée de deux orifices essentiels : l'orifice d'entrée et l'orifice d'échappement. Ces orifices jouent un rôle essentiel dans le fonctionnement de la pompe, en facilitant le changement continu du volume de la chambre de pompage grâce au mouvement de rotation.

• Orifice d'admission: Cet orifice sert de point d'entrée pour le gaz dans la chambre de la pompe. Lorsque le rotor tourne, le volume en constante évolution à l'intérieur de la chambre de la pompe crée un effet d'aspiration qui fait pénétrer le gaz de l'extérieur dans la chambre.

• l'aspiration du gaz de l'extérieur vers l'intérieur de la chambre. Cette étape est cruciale pour le maintien de l'environnement sous vide, car elle assure une alimentation constante en gaz à traiter.

• Orifice d'évacuation: À l'opposé de l'entrée, l'orifice d'échappement est chargé de libérer le gaz comprimé de la chambre de la pompe. Une fois que le gaz a été comprimé par le volume décroissant de la chambre, il est expulsé par cet orifice, ce qui termine le cycle. L'efficacité de ce processus est essentielle pour les performances globales de la pompe, car elle a un impact direct sur le niveau de vide atteint.

Le fonctionnement synchronisé de ces deux orifices permet à la pompe à vide à palettes de fonctionner sans interruption, en alternant les phases d'aspiration et de compression à chaque rotation du rotor. Ce cycle continu est essentiel pour maintenir le niveau de vide souhaité et assurer le bon fonctionnement de la pompe dans divers environnements industriels et de laboratoire.

Système de lubrification

Les pompes à palettes sont généralement intégrées à un système d'huile lubrifiante sophistiqué conçu pour optimiser les performances et la longévité de la pompe. Ce système remplit plusieurs fonctions essentielles, notamment la lubrification des pièces mobiles, la réduction des frottements, l'amélioration des effets d'étanchéité et l'amélioration globale de l'efficacité de la pompe.

Le système de lubrification joue un rôle essentiel dans le maintien de l'intégrité et de l'efficacité de la pompe. En faisant circuler l'huile en continu dans tous les mécanismes de la pompe, il garantit que toutes les pièces mobiles, telles que le rotor et les pales, fonctionnent en douceur et avec une usure minimale. Cela permet non seulement d'allonger la durée de vie de ces composants, mais aussi de garantir un fonctionnement optimal de la pompe, en minimisant la consommation d'énergie et en maximisant le rendement.

En outre, le système d'huile contribue de manière significative aux capacités d'étanchéité de la pompe. L'huile remplit les espaces microscopiques entre la palette rotative et la paroi interne de la chambre de la pompe, créant ainsi une barrière qui empêche les fuites de gaz. Ce joint étanche est essentiel pour maintenir le niveau de vide souhaité et garantir l'efficacité de la pompe dans diverses applications.

Outre ses fonctions de lubrification et d'étanchéité, le système d'huile joue également le rôle de réfrigérant. Pendant la phase de compression, la pompe génère de la chaleur. L'huile en circulation absorbe cette chaleur, évitant ainsi la surchauffe de la pompe et assurant un fonctionnement stable et continu. Cet effet de refroidissement est essentiel pour maintenir l'intégrité structurelle de la pompe et prévenir les dommages dus à une chaleur excessive.

Enfin, le système d'huile contribue à la lutte contre la pollution. Le lubrifiant capture et retient les minuscules particules ou impuretés qui peuvent pénétrer dans la pompe, les empêchant ainsi d'endommager les pièces mobiles. Cela garantit un fonctionnement propre et efficace de la pompe, sans que le risque de contamination n'affecte ses performances.

En résumé, le système de lubrification fait partie intégrante des pompes à palettes et contribue à leur fiabilité, leur efficacité et leur durabilité. En assurant la lubrification, l'étanchéité, le refroidissement et le contrôle de la pollution, ce système garantit le bon fonctionnement et l'efficacité de la pompe dans un large éventail d'applications industrielles et scientifiques.

Principe de fonctionnement de la pompe à vide à palettes

Phase d'aspiration

Lorsque le rotor commence à tourner, une transformation dynamique du volume se produit dans la chambre de la pompe. Ce mouvement de rotation crée une expansion et une contraction cycliques du volume de la chambre. Lorsque le rotor tourne, les palettes, qui sont intégrées dans le rotor, glissent le long de la paroi interne de la chambre de pompage. Cette action de glissement ferme efficacement certaines sections de la chambre, créant des poches isolées de volume variable.

Le volume en constante évolution à l'intérieur de ces poches est crucial pour le processus d'aspiration. Pendant la phase d'expansion, les poches s'agrandissent, ce qui réduit la pression à l'intérieur de la chambre. Cette réduction de pression crée un effet de vide, attirant le gaz de l'environnement extérieur dans la chambre de la pompe par l'orifice d'entrée. Le gaz est alors piégé dans ces poches en expansion, prêt à être comprimé dans la phase suivante du fonctionnement de la pompe.

Ce mécanisme d'aspiration est un processus continu, synchronisé avec la rotation du rotor. Chaque rotation du rotor correspond à un cycle complet d'aspiration, de compression et d'échappement, ce qui garantit un flux régulier de gaz dans la pompe. L'efficacité de ce processus est encore renforcée par le système d'huile lubrifiante, qui non seulement réduit les frottements mais améliore également l'étanchéité entre les palettes et la paroi interne de la chambre de la pompe, ce qui garantit des fuites minimales et des performances d'aspiration optimales.

Phase de compression

Au fur et à mesure que le rotor poursuit sa rotation, le gaz contenu dans la chambre volumétrique subit une transformation importante. Dans un premier temps, le volume de la chambre commence à diminuer, ce qui entraîne directement une augmentation de la pression du gaz. Ce processus est crucial car il prépare le gaz à la phase d'échappement qui suit.

Pour mieux comprendre ce processus de compression, il est essentiel de noter l'interaction mécanique entre le rotor et les palettes. Le rotor, positionné de manière décentrée dans la chambre de la pompe, fait en sorte qu'en tournant, les palettes glissent contre la paroi intérieure de la chambre. Ce mouvement de glissement est facilité par le système d'huile lubrifiante, qui non seulement réduit les frottements mais renforce également l'effet d'étanchéité. La diminution continue du volume de la chambre est le résultat de la pression exercée par les ailettes sur la paroi intérieure de la chambre.

La diminution continue du volume de la chambre est le résultat de la pression exercée par les palettes sur la paroi interne, ce qui a pour effet de comprimer le gaz dans un espace plus restreint.

L'augmentation de la pression au cours de cette phase n'est pas uniforme, mais suit plutôt un gradient. Au début, l'augmentation de la pression est graduelle, mais au fur et à mesure que le volume de la chambre continue à diminuer, le taux d'augmentation de la pression s'accélère. Cette augmentation non linéaire de la pression est un facteur essentiel pour garantir que le gaz est suffisamment comprimé avant d'être expulsé de la pompe.

En résumé, la phase de compr

ession est un processus dynamique où les actions mécaniques du rotor et des palettes, combinées au système d'huile de lubrification, travaillent en tandem pour réduire le volume du gaz et augmenter sa pression, préparant ainsi le terrain pour une expulsion efficace du gaz lors de la phase suivante.

Phase d'échappement

La chambre de gaz comprimé, après avoir subi la phase de compression, est stratégiquement reliée à l'orifice d'échappement. Cette connexion est cruciale car elle facilite la libération contrôlée du gaz comprimé de la pompe. L'orifice d'échappement, conçu pour supporter la pression et le débit du gaz comprimé, garantit que le gaz est évacué efficacement sans provoquer de reflux ou d'accumulation de pression dans le système.

Au cours de cette phase, le gaz comprimé est dirigé à travers une série de vannes et de canaux qui sont méticuleusement conçus pour maintenir l'intégrité de l'environnement sous vide. Le système d'huile lubrifiante, qui joue un rôle essentiel dans la réduction des frottements et l'amélioration de l'étanchéité, contribue également au passage en douceur du gaz par l'orifice d'échappement. Ce système assure non seulement la longévité des composants de la pompe, mais contribue également à l'efficacité globale du processus d'échappement.

La phase d'échappement est un élément essentiel du fonctionnement cyclique de la pompe à vide à palettes. Chaque rotation du rotor aboutit à cette phase, au cours de laquelle le gaz comprimé est expulsé, préparant la pompe pour le cycle suivant d'aspiration et de compression. Ce fonctionnement continu souligne la fiabilité et la robustesse des pompes à palettes, ce qui les rend indispensables dans diverses applications industrielles et de laboratoire.

Fonctionnement cyclique

Le fonctionnement cyclique d'une pompe à vide à palettes est un processus continu qui assure le fonctionnement efficace de l'appareil. Alors que le rotor continue de tourner, chaque révolution complète déclenche une séquence d'étapes : aspiration, compression et échappement. Ce cycle répétitif est fondamental pour la capacité de la pompe à maintenir un vide constant.

• Phase d'aspiration: La rotation du rotor crée un volume variable à l'intérieur de la chambre de la pompe, aspirant le gaz de l'environnement extérieur dans la chambre.
• Phase de compression: À mesure que le rotor continue de tourner, le volume à l'intérieur de la chambre diminue, comprimant le gaz et augmentant sa pression.
• Phase d'échappement: Une fois que le gaz est suffisamment comprimé, il est expulsé de la chambre par l'orifice d'échappement.

Ce processus en trois étapes est répété à chaque rotation du rotor, assurant un flux régulier de gaz dans le système. La nature cyclique de cette opération est cruciale pour maintenir l'efficacité de la pompe dans la création et le maintien du vide.

Système de lubrification de la pompe à palettes

Étanchéité à l'air

L'huile de lubrification joue un rôle crucial dans l'amélioration de l'étanchéité des pompes à vide à palettes. Cette huile remplit les espaces microscopiques entre la palette rotative et la paroi interne de la chambre de la pompe, créant ainsi une barrière qui empêche les fuites de gaz. L'huile ne se contente pas de lubrifier les pièces mobiles, elle forme également un film fin et continu qui adhère aux surfaces, garantissant ainsi l'étanchéité des moindres interstices.

Ce mécanisme d'étanchéité est essentiel pour maintenir l'intégrité de l'environnement sous vide à l'intérieur de la pompe. Lorsque le rotor tourne, les interstices remplis d'huile agissent comme des joints dynamiques, compensant les légers mouvements et les vibrations qui se produisent pendant le fonctionnement. Cette capacité d'étanchéité dynamique permet à la pompe d'atteindre et de maintenir le niveau de vide souhaité, ce qui est particulièrement important dans les applications nécessitant des conditions de vide précises et stables.

En outre, les propriétés de viscosité et de tension superficielle de l'huile contribuent à l'efficacité de l'étanchéité. La capacité de l'huile à s'écouler et à se conformer à des surfaces irrégulières contribue à créer un joint uniforme, ce qui améliore encore l'étanchéité de la pompe. C'est pourquoi les pompes à palettes sont souvent préférées dans les industries où l'étanchéité au gaz est un facteur critique, comme dans la fabrication de semi-conducteurs et l'équipement médical.

Effet de refroidissement

L'huile de lubrification joue un rôle crucial dans la gestion de l'environnement thermique à l'intérieur des pompes à vide à palettes. Au cours de la phase de compression, une chaleur importante est générée lorsque le gaz est comprimé dans la chambre de la pompe. Cette chaleur n'affecte pas seulement les performances de la pompe, mais présente également un risque de surchauffe, qui peut entraîner des défaillances mécaniques ou une réduction de la durée de vie des composants de la pompe.

L'huile agit comme un réfrigérant, absorbant et dissipant la chaleur générée pendant le processus de compression. En circulant dans la pompe, l'huile transfère efficacement cette chaleur loin des zones critiques, telles que le rotor et les palettes, évitant ainsi une surchauffe localisée. Cet effet de refroidissement garantit que la pompe fonctionne dans des plages de température optimales, ce qui maintient l'efficacité et la fiabilité.

De plus, l'effet de refroidissement de l'huile lubrifiante est renforcé par sa capacité à couvrir et à protéger les surfaces internes de la pompe. L'huile forme un film mince qui non seulement lubrifie les pièces mobiles mais agit également comme une barrière thermique, réduisant le contact direct entre les composants métalliques et minimisant ainsi le transfert de chaleur. Cette double fonction de lubrification et de refroidissement souligne l'importance d'un système d'huile lubrifiante bien entretenu dans les pompes à palettes.

Contrôle de la pollution

Le système d'huile de lubrification d'une pompe à vide à palettes joue un rôle crucial dans le contrôle de la pollution, en assurant la longévité et l'efficacité de la pompe. Ce système est conçu pour capturer et retenir les minuscules particules et impuretés, les empêchant ainsi de s'infiltrer dans les pièces mobiles de la pompe. Le lubrifiant agit comme une barrière, scellant les espaces entre la palette rotative et la paroi interne de la chambre de la pompe, ce qui permet de maintenir un environnement de fonctionnement propre.

En outre, le lubrifiant aide à neutraliser les éléments corrosifs éventuellement présents dans le gaz pompé. Ce faisant, il protège non seulement les composants internes de l'usure, mais empêche également l'accumulation de résidus nocifs qui pourraient compromettre les performances de la pompe au fil du temps. Cette approche proactive de la lutte contre la pollution est essentielle pour maintenir l'intégrité de la pompe et assurer un fonctionnement constant et fiable.

En résumé, le système d'huile de lubrification d'une pompe à vide à palettes est indispensable pour lutter contre la pollution, protéger les mécanismes internes de la pompe contre les contaminants et garantir des performances optimales.

Scénarios d'application de la pompe à vide à palettes

Production industrielle

Les pompes à palettes jouent un rôle essentiel dans divers secteurs industriels, contribuant de manière significative aux processus de production dans la fabrication électronique, le traitement des semi-conducteurs, les opérations métallurgiques et les industries d'emballage alimentaire. Dans la fabrication électronique, ces pompes sont essentielles pour créer des environnements sous vide contrôlés nécessaires à l'assemblage et au test précis des composants électroniques. De même, dans le traitement des semi-conducteurs, les pompes assurent l'intégrité des conditions de vide requises pour le dépôt et la gravure des matériaux semi-conducteurs.

Dans les processus métallurgiques, les pompes à palettes contribuent au dégazage et à la fusion sous vide des métaux, améliorant ainsi la qualité et l'homogénéité des produits finaux. Dans le domaine de l'emballage alimentaire, ces pompes sont essentielles au maintien des joints sous vide qui prolongent la durée de conservation des produits emballés en empêchant l'oxydation et la contamination microbienne.

La polyvalence et la fiabilité des pompes à palettes les rendent indispensables dans ces diverses applications industrielles, ce qui met en évidence leur large utilité et leur rôle essentiel dans les processus de production modernes.

Équipement de laboratoire

Dans les laboratoires de recherche, les pompes à palettes sont des équipements auxiliaires indispensables, principalement utilisés pour établir et maintenir un environnement sous vide. Ce vide est crucial pour divers processus, notamment les réactions chimiques, l'évaporation et la filtration. La simplicité et la fiabilité des pompes à palettes en font un choix idéal pour ces applications, garantissant le bon déroulement et l'efficacité des processus délicats au sein du laboratoire.

La polyvalence des pompes à palettes dans les laboratoires ne se limite pas à la production de vide. Elles sont également utilisées avec d'autres équipements tels que les spectromètres de masse, les systèmes de chromatographie et les appareils de lyophilisation. Ces pompes permettent de créer les niveaux de vide nécessaires pour des mesures précises et un fonctionnement efficace de ces instruments.

En outre, les faibles coûts de maintenance et d'exploitation des pompes à palettes en font une solution rentable pour les laboratoires, où les contraintes budgétaires sont souvent un problème. La capacité des pompes à traiter une variété de gaz et leur compatibilité avec différents types d'équipements de laboratoire renforcent encore leur utilité dans les environnements de recherche scientifique.

Équipement médical

Les pompes à palettes jouent un rôle crucial dans le maintien d'un environnement contrôlé dans les établissements médicaux. Ces pompes font partie intégrante des systèmes d'aspiration des gaz dans les salles d'opération, garantissant que les procédures chirurgicales se déroulent dans une atmosphère stérile et sûre. En outre, elles sont employées dans les équipements respiratoires, contribuant à l'apport d'air pur ou à l'élimination des gaz en excès, favorisant ainsi la ventilation des patients et la thérapie respiratoire.

Dans les équipements de diagnostic, les pompes à palettes facilitent le contrôle précis du débit et de la pression des gaz, ce qui est essentiel pour la précision des tests et des analyses médicales. Elles sont par exemple utilisées dans les technologies d'imagerie telles que les appareils d'IRM et les tomodensitomètres, où un vide stable est nécessaire pour maintenir l'intégrité du processus d'imagerie.

La fiabilité et l'efficacité des pompes à palettes les rendent indispensables dans ces applications médicales critiques, contribuant ainsi à l'amélioration des résultats pour les patients et de l'efficacité opérationnelle dans les établissements de santé.

Automobile

Les pompes à palettes jouent un rôle crucial dans la maintenance et le fonctionnement des systèmes de climatisation automobile. Ces pompes sont utilisées pour évacuer les systèmes de climatisation, en veillant à ce que l'intérieur du système soit parfaitement sec et exempt de contaminants avant l'introduction du réfrigérant. Ce processus est essentiel pour maintenir l'efficacité et la longévité du système de climatisation.

L'utilisation de pompes à palettes dans les applications automobiles est particulièrement avantageuse en raison de leur capacité à atteindre efficacement des niveaux de vide faibles et moyens. Leur construction simple et leur fonctionnement stable les rendent idéales pour cette tâche. La capacité de la pompe à créer un environnement sec et propre dans le système de climatisation est primordiale, car l'humidité et les débris peuvent entraîner une défaillance du système et une baisse des performances.

De plus, le système d'huile de lubrification des pompes à palettes améliore l'étanchéité de la pompe, garantissant qu'aucun air extérieur ou humidité ne peut pénétrer dans le système pendant le processus d'évacuation. Cette caractéristique est essentielle pour maintenir l'intégrité du système de climatisation et garantir que le réfrigérant fonctionne dans des conditions optimales.

Avantages des pompes à vide à palettes

Structure simple

La construction mécanique des pompes à palettes est particulièrement simple, ce qui simplifie considérablement leur processus de fabrication et leurs besoins de maintenance. Cette simplicité est principalement attribuée aux composants de base impliqués : la cavité de la pompe, le rotor et les pales du rotor. La cavité de la pompe, généralement cylindrique ou ovale, sert de chambre centrale où sont logés le rotor et les palettes. Le rotor, monté de manière décentrée dans cette cavité, facilite la compression du gaz lorsqu'il tourne. En outre, les aubes du rotor, qui sont encastrées dans le rotor et glissent contre la paroi intérieure de la chambre de la pompe, jouent un rôle crucial dans le maintien de l'efficacité et des capacités d'étanchéité de la pompe.

De plus, l'inclusion d'un orifice d'entrée et d'un orifice d'échappement permet une gestion continue du flux de gaz, améliorant ainsi la fluidité opérationnelle de la pompe. Le système d'huile de lubrification, autre partie intégrante de la pompe à palettes, permet non seulement de lubrifier les composants mobiles, mais aussi d'améliorer l'étanchéité et l'efficacité globale de la pompe. La double fonction de ce système, à savoir la réduction des frottements et l'amélioration de l'étanchéité, souligne la simplicité et l'efficacité de la conception de la pompe à palettes.

En fait, la simplicité de la conception mécanique des pompes à palettes ne rend pas seulement leur production rentable, mais garantit également leur facilité d'utilisation en termes d'entretien et d'exploitation. Cette simplicité, associée à la fiabilité de leurs performances, fait des pompes à palettes un choix privilégié dans divers environnements industriels et de laboratoire.

Fonctionnement stable

Les pompes à palettes sont réputées pour leurs performances constantes et fiables, ce qui en fait un choix idéal pour les applications industrielles nécessitant de longues périodes de fonctionnement continu. La conception inhérente de ces pompes leur permet de maintenir des niveaux de pression et des débits stables sur de longues périodes, sans fluctuations importantes.

L'un des facteurs clés contribuant à la stabilité des pompes à palettes est leur construction mécanique robuste. Les pompes sont construites avec des composants de haute précision qui minimisent l'usure, réduisant ainsi la probabilité de perturbations opérationnelles. Par exemple, le rotor et les palettes sont méticuleusement conçus pour assurer un mouvement fluide et sans frottement dans la chambre de la pompe, ce qui contribue à maintenir des niveaux de performance constants.

En outre, le système d'huile de lubrification joue un rôle crucial dans le maintien de la stabilité des pompes à palettes. L'huile ne se contente pas de lubrifier les pièces mobiles, elle contribue également à l'étanchéité de la chambre de la pompe, empêchant ainsi toute fuite susceptible de compromettre les performances de la pompe. Cette double fonction du système d'huile lubrifiante garantit un fonctionnement efficace et constant de la pompe, même dans des conditions difficiles.

Outre leur stabilité mécanique, les pompes à palettes sont également conçues pour faire face à une large gamme de conditions de fonctionnement. Elles peuvent fonctionner efficacement dans des environnements où les températures et les pressions varient, ce qui les rend polyvalentes et fiables dans divers environnements industriels. Cette capacité d'adaptation les rend encore plus adaptées aux applications qui nécessitent un fonctionnement ininterrompu à long terme.

Dans l'ensemble, la combinaison de leur conception robuste, de leur système de lubrification efficace et de leur adaptabilité à différentes conditions de fonctionnement fait des pompes à palettes un choix fiable pour les industries qui dépendent de performances de vide constantes et stables.

Faible coût

Comparées aux pompes à vide poussé, les pompes à palettes offrent des avantages significatifs en termes de coûts de fabrication et de maintenance. La simplicité de leur conception se traduit par des coûts de production plus faibles, car leur construction nécessite moins de matériaux et de machines complexes. Cette conception simple simplifie également le processus de maintenance, réduisant le besoin de techniciens spécialisés et de pièces de rechange coûteuses.

En outre, les coûts d'exploitation associés aux pompes à palettes sont minimes. Leur utilisation efficace des systèmes d'huile de lubrification permet non seulement d'améliorer les performances, mais aussi d'allonger les intervalles entre les contrôles de maintenance. Il en résulte une réduction des temps d'arrêt et des perturbations des programmes de production, ce qui fait des pompes à palettes un choix rentable pour diverses applications industrielles.

En résumé, le faible coût des pompes à palettes en fait une option intéressante pour les industries qui recherchent des solutions de vide fiables sans le prix élevé associé à des systèmes plus complexes.

Meilleure étanchéité au gaz

L'étanchéité supérieure des pompes à vide à palettes est principalement due à la proximité de la palette rotative avec la paroi interne de la chambre de la pompe et à l'efficacité du système de lubrification à l'huile. La palette rotative, qui est une pièce mobile essentielle intégrée au rotor, glisse librement dans les rainures du rotor et est pressée contre la paroi interne de la chambre de la pompe. Cet ajustement serré garantit qu'il y a peu d'espaces par lesquels le gaz peut s'échapper, ce qui améliore la capacité de la pompe à maintenir un vide.

En outre, le système de lubrification joue un rôle essentiel dans le maintien de cette étanchéité. L'huile ne se contente pas de lubrifier les pièces mobiles pour réduire les frottements, elle remplit également les minuscules espaces entre la palette rotative et la paroi interne de la chambre de la pompe. Ce film d'huile agit comme un produit d'étanchéité, empêchant les fuites de gaz et garantissant le fonctionnement optimal de la pompe. L'huile aide également à capturer les minuscules particules ou impuretés, ce qui réduit encore le risque de fuite de gaz.

En résumé, la combinaison de l'ajustement serré de la palette rotative et des propriétés d'étanchéité du système d'huile de lubrification permet aux pompes à vide à palettes d'atteindre une excellente étanchéité aux gaz, ce qui les rend très efficaces pour maintenir un environnement de vide stable.

Limites des pompes à vide à palettes

Limites du vide

Les pompes à palettes sont principalement conçues pour des applications de vide faible et moyen, ce qui les rend inadaptées pour atteindre des conditions d'ultra-vide. Cette limitation est principalement due aux caractéristiques inhérentes à la conception et au fonctionnement de ces pompes.

Dans les applications à vide faible et moyen, les pompes à palettes excellent en raison de leur construction simple, de leur faible coût et de leur facilité d'utilisation. Cependant, à mesure que le niveau de vide augmente, les performances de ces pompes diminuent. En effet, la conception mécanique des pompes à palettes n'est pas optimisée pour les conditions extrêmes requises pour atteindre des niveaux de vide très élevés.

Par exemple, la présence d'huile lubrifiante dans la chambre de la pompe, qui est essentielle pour réduire les frottements et améliorer l'étanchéité, devient un obstacle dans les environnements de vide poussé. L'huile peut dégazer et libérer des vapeurs qui contaminent l'environnement de l'ultravide, réduisant ainsi la qualité globale du vide.

En outre, les composants mécaniques des pompes à palettes, tels que le rotor et les palettes, ne sont pas conçus pour résister aux conditions de l'ultravide sans modifications importantes. Ces modifications compromettraient la simplicité et la rentabilité qui caractérisent les pompes à palettes.

En résumé, si les pompes à palettes sont très efficaces dans les applications de vide faible et moyen pour lesquelles elles ont été conçues, leurs contraintes de conception les empêchent d'atteindre les niveaux d'ultravide requis dans certaines applications spécialisées.

Contamination du lubrifiant

Dans certaines applications de haute précision, telles que la fabrication de semi-conducteurs ou les environnements de laboratoire, le maintien d'un vide parfait est crucial. Cependant, les pompes à vide à palettes, bien qu'efficaces, peuvent présenter un risque de contamination en raison de l'émission de vapeur d'huile. Ces vapeurs peuvent provenir du système d'huile de lubrification, qui est essentiel pour réduire les frottements et améliorer l'étanchéité de la pompe.

La vapeur d'huile est généralement un sous-produit du fonctionnement de la pompe, en particulier pendant la phase de compression, lorsque le gaz est comprimé et que la pression augmente. Comme le rotor continue de tourner, de minuscules gouttelettes d'huile peuvent être entraînées dans les gaz d'échappement, ce qui peut entraîner des problèmes de contamination. Cela est particulièrement problématique dans les applications où même des traces d'huile peuvent compromettre l'intégrité de l'environnement sous vide.

Pour atténuer ce risque, plusieurs stratégies peuvent être employées :

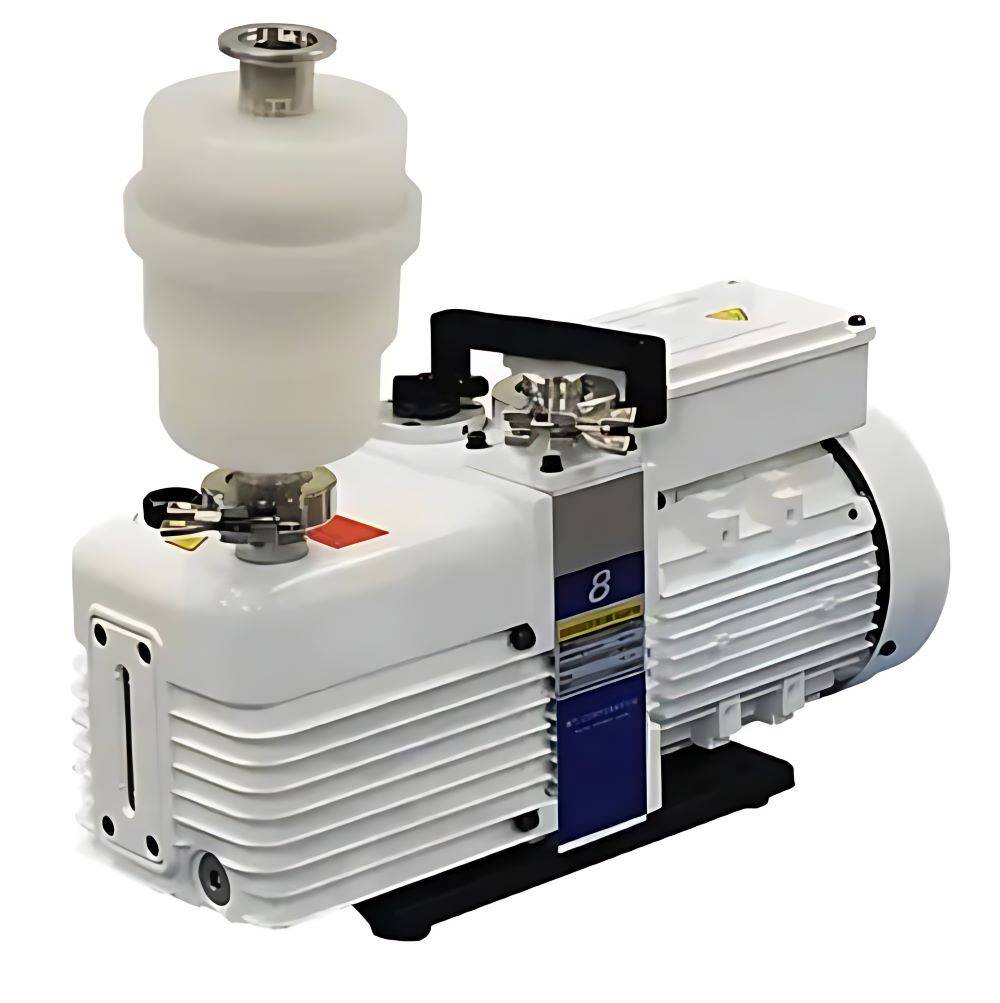

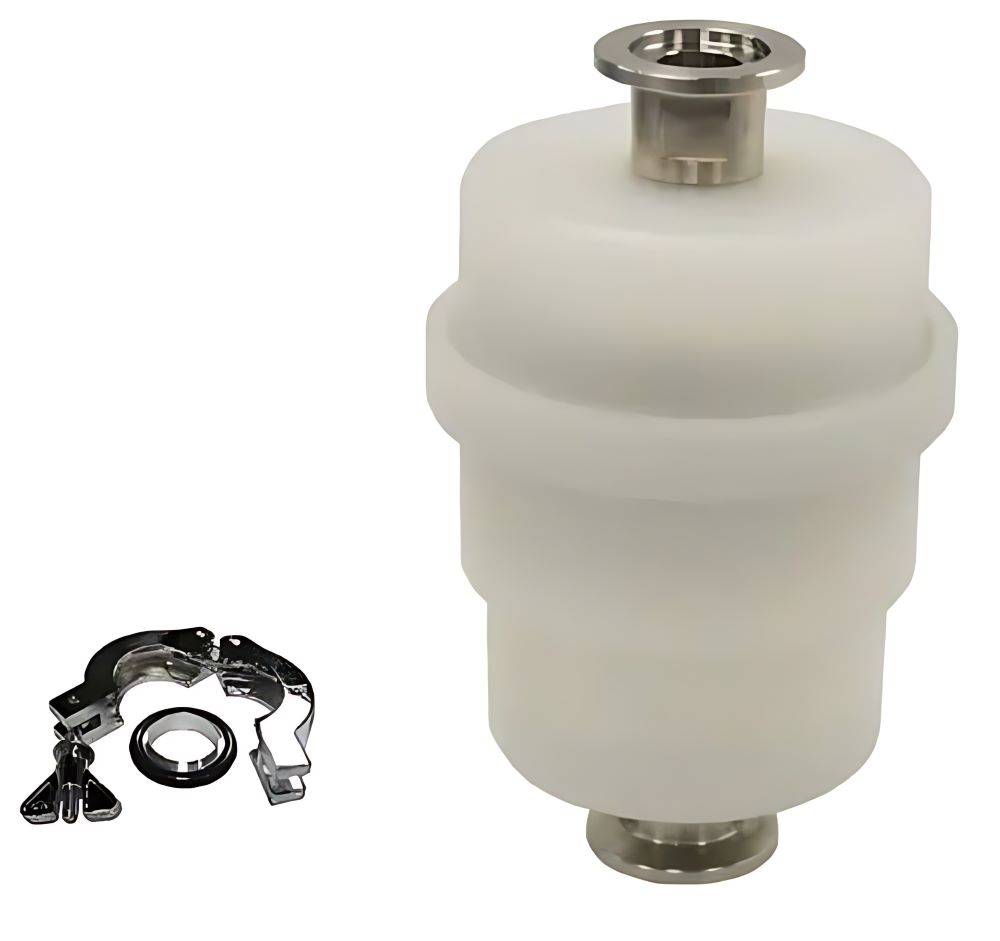

• Filtres à brouillard d'huile: L'installation de filtres à brouillard d'huile au niveau de l'orifice d'échappement permet de capturer et d'éliminer les gouttelettes d'huile du flux de gaz sortant.
• Systèmes de pompage à sec: Dans les applications critiques, des pompes sèches qui n'utilisent pas d'huile pour la lubrification peuvent être utilisées pour éviter tout risque de contamination.
• Entretien régulier: Une maintenance et des changements d'huile périodiques peuvent aider à minimiser la quantité de vapeur d'huile émise par la pompe.

Malgré ces mesures, le risque inhérent de contamination du lubrifiant reste un élément à prendre en compte lors du choix d'une pompe à vide pour les environnements ultra-propres.

Bruit et vibrations

Les pompes à palettes sont connues pour leur efficacité opérationnelle, mais elles ne sont pas sans inconvénients, notamment en termes de bruit et de vibrations. Pendant leur fonctionnement, ces pompes génèrent un niveau notable de bruit et de vibrations, qui peut être attribué à plusieurs facteurs mécaniques.

L'un des principaux facteurs de bruit et de vibration est la le frottement mécanique . Les pales du rotor, qui glissent librement dans les rainures du rotor et sont pressées contre la paroi intérieure de la chambre de la pompe, subissent un frottement important lorsqu'elles se déplacent. Ce frottement génère non seulement de la chaleur, mais aussi un bruit considérable. Le glissement et la pression continus des pales du rotor contre la paroi interne de la chambre de la pompe produisent un bourdonnement caractéristique qui peut être dérangeant dans certains environnements.

En plus de la friction mécanique, la compression des gaz à l'intérieur de la chambre de pompage joue également un rôle important dans la production de bruit et de vibrations. Lorsque le rotor tourne, il comprime le gaz à l'intérieur de la chambre, ce qui entraîne des fluctuations de pression. Ces fluctuations créent des ondes acoustiques qui contribuent au niveau sonore global de la pompe. Le processus de compression n'est pas uniforme, ce qui provoque des coups de bélier périodiques qui se manifestent par des vibrations. Ces vibrations peuvent être ressenties comme un léger tremblement ou une secousse, en particulier lorsque la pompe fonctionne à grande vitesse ou sous forte charge.

Pour atténuer ces problèmes, les fabricants ont mis en œuvre diverses stratégies. Par exemple, des supports d'amortissement des vibrations peuvent être installés pour absorber et dissiper l'énergie vibratoire, réduisant ainsi la transmission des vibrations à la structure de support. De même, enceintes acoustiques peuvent être utilisées pour contenir le bruit généré par la pompe et l'empêcher de se propager à d'autres zones de l'installation.

Malgré ces efforts, il est important de reconnaître qu'un certain niveau de bruit et de vibration est inhérent au fonctionnement des pompes à palettes. Par conséquent, il convient d'accorder une attention particulière à l'emplacement et à l'installation de ces pompes, en particulier dans les environnements où le bruit et les vibrations sont des facteurs critiques.

Températures élevées

De longues périodes de fonctionnement continu peuvent entraîner une augmentation de la température du corps de la pompe, ce qui peut nécessiter des systèmes de refroidissement supplémentaires. Cette augmentation de température est principalement due à la friction mécanique entre les pales du rotor et la chambre de la pompe, ainsi qu'à la chaleur générée lors de la compression du gaz.

Lorsque la pompe à vide à palettes fonctionne en continu pendant de longues périodes, les composants internes, tels que le rotor et les palettes, subissent un frottement important. Ce frottement n'use pas seulement les composants au fil du temps, mais génère également une chaleur importante. En outre, le processus de compression du gaz dans la chambre de la pompe contribue également à l'augmentation de la température, car l'énergie utilisée pour comprimer le gaz est convertie en chaleur.

Pour atténuer ce problème, les fabricants recommandent souvent la mise en place de systèmes de refroidissement. Ces systèmes peuvent comprendre des ventilateurs externes, des chemises d'eau ou même des refroidisseurs d'huile, en fonction de l'importance de l'augmentation de température et des conditions de fonctionnement spécifiques de la pompe. En dissipant efficacement la chaleur, ces systèmes de refroidissement contribuent à maintenir la température de fonctionnement optimale de la pompe, prolongeant ainsi sa durée de vie et garantissant des performances constantes.

En outre, le système d'huile de lubrification joue un rôle crucial dans la gestion de la température à l'intérieur de la pompe. Si l'huile sert principalement à lubrifier et à étanchéifier les pièces mobiles, elle joue également le rôle de fluide caloporteur. L'huile absorbe la chaleur générée pendant le fonctionnement et l'éloigne des composants critiques, évitant ainsi la surchauffe. L'entretien régulier du système d'huile de lubrification, y compris les vidanges périodiques et les contrôles des niveaux d'huile, est essentiel pour garantir l'efficacité de la gestion de la température de la pompe.

En résumé, bien que les pompes à vide à palettes soient conçues pour un fonctionnement stable et continu, le risque de températures élevées nécessite une surveillance attentive et, le cas échéant, la mise en œuvre de mesures de refroidissement supplémentaires. Les utilisateurs peuvent ainsi garantir la longévité et la fiabilité de leur équipement, même dans des conditions de fonctionnement prolongées.
