Comment calculer la capacité d'un broyeur à boulets ? Maîtrisez la formule de Bond pour un débit précis

Le calcul de la capacité d'un broyeur à boulets n'est pas une simple mesure de volume, mais plutôt un calcul d'ingénierie visant à déterminer son débit en tonnes par heure. La méthode standard de l'industrie repose sur la troisième théorie de la comminution de Bond, qui calcule la puissance spécifique (kWh/tonne) requise pour broyer un matériau donné d'une taille d'alimentation donnée à une taille de produit souhaitée. À partir de cette puissance requise, vous pouvez déduire la capacité du broyeur en fonction de la puissance nominale du moteur.

Le principe fondamental est le suivant : la capacité d'un broyeur à boulets n'est pas déterminée par la quantité de matériau qu'il contient, mais par l'énergie nécessaire pour obtenir une réduction spécifique de la taille des particules pour un matériau donné. Cette exigence énergétique est le facteur limitant qui dicte le débit en tonnes par heure.

Le Fondement : La Troisième Théorie de la Comminution de Bond

Pour estimer précisément la capacité, vous devez d'abord comprendre la relation entre l'énergie, la dureté du matériau et la taille des particules. La formule de Bond fournit le cadre pour cela.

Qu'est-ce que l'Indice de Travail de Bond (Wi) ?

L'Indice de Travail de Bond (Wi) est la variable centrale du calcul. Il représente l'énergie spécifique, mesurée en kilowattheures par tonne (kWh/tonne), nécessaire pour réduire un matériau d'une taille théoriquement infinie à une taille de produit de 100 micromètres.

Cette valeur est une propriété fondamentale du matériau lui-même — une mesure de sa dureté ou de sa « broyabilité ». Elle est déterminée par des essais de laboratoire normalisés sur un échantillon représentatif du minerai ou du matériau que vous prévoyez de broyer.

La Formule de Base

L'équation de Bond calcule le travail spécifique (W) nécessaire pour une tâche de broyage :

W = 10 * Wi * (1/√P80 - 1/√F80)

• W = Le travail requis, en kWh par tonne métrique.
• Wi = L'Indice de Travail de Bond pour le matériau spécifique.
• P80 = La taille de particule que 80% du produit traverse, en micromètres (μm).
• F80 = La taille de particule que 80% du matériau d'alimentation traverse, en micromètres (μm).

Cette formule vous indique exactement quelle quantité d'énergie vous devez dépenser pour chaque tonne de matériau traité.

De la Puissance à la Capacité (Tonnes par Heure)

Une fois que vous connaissez l'énergie requise par tonne (W), vous pouvez calculer la capacité théorique (T) d'un broyeur doté d'une puissance de moteur connue (P).

Capacité (T/h) = P / W

• P = La puissance totale consommée par le moteur du broyeur, en kilowatts (kW).
• W = L'exigence d'énergie spécifique calculée à partir de la formule de Bond (kWh/tonne).

Par exemple, si le moteur de votre broyeur consomme 500 kW et que votre matériau nécessite 20 kWh/tonne (W), votre capacité théorique est de 25 tonnes par heure (500 / 20).

Facteurs Clés Influant sur la Capacité Réelle

La formule de Bond fournit une base théorique solide. Cependant, la capacité opérationnelle réelle est influencée par plusieurs facteurs mécaniques et opérationnels.

Caractéristiques du Matériau

Au-delà de l'Indice de Travail, des propriétés telles que la teneur en humidité, la densité et l'abrasivité peuvent affecter l'efficacité du broyage et l'écoulement du matériau à travers le broyeur, influençant ainsi le débit final.

Conception et Dimensions du Broyeur

Le diamètre et la longueur du broyeur sont critiques. Un plus grand diamètre fournit une force d'impact plus importante pour briser les particules grossières, tandis que le rapport longueur/diamètre influence le temps de résidence du matériau à l'intérieur du broyeur.

Média de Broyage

La taille, le matériau et le volume de charge des boulets de broyage sont cruciaux. La taille des boulets doit être adaptée à la taille des particules d'alimentation. Le volume de charge — le pourcentage du broyeur rempli de boulets — est généralement optimisé entre 30 et 45 % pour maximiser l'action de broyage sans gaspiller d'énergie.

Paramètres Opérationnels

La vitesse de rotation d'un broyeur est réglée par rapport à sa « vitesse critique » (la vitesse à laquelle les boulets seraient centrifugés). La plupart des broyeurs fonctionnent à 65 à 75 % de la vitesse critique pour créer le mouvement de culbutage et de cascade idéal pour un broyage efficace. De même, la densité de la pulpe (le rapport solides/eau dans le broyage humide) doit être optimisée pour assurer un enrobage correct des particules et un transfert d'énergie.

Comprendre les Limites et les Compromis

Se fier uniquement à la formule sans comprendre son contexte peut conduire à des projections inexactes.

La Formule est un Modèle Empirique

L'équation de Bond est un modèle empirique excellent et largement fiable, mais ce n'est pas une loi physique parfaite. Elle fonctionne mieux pour une plage spécifique de tailles de particules et peut nécessiter des facteurs de correction pour différentes conditions, comme le broyage à sec, le fonctionnement en circuit ouvert ou fermé, et les aliments surdimensionnés.

L'Indice de Travail est un Instantané

L'Indice de Travail de Bond est déterminé à partir d'un échantillon de laboratoire. Cependant, les gisements de minerai dans une mine ne sont jamais parfaitement uniformes. Les variations de dureté du minerai entraîneront des fluctuations du Wi réel, entraînant des changements dans le débit du broyeur d'un jour à l'autre.

Inefficacités Mécaniques et Opérationnelles

La capacité calculée est un maximum théorique. Les inefficacités du monde réel dues à l'usure des revêtements, aux pertes du moteur et de l'entraînement, et à une densité de pulpe sous-optimale entraîneront toujours une capacité réelle légèrement inférieure à la valeur calculée.

Comment Appliquer Ceci à Votre Projet

Utilisez ces calculs pour guider votre objectif spécifique, que vous soyez en phase de conception, d'exploitation ou de dépannage.

• Si votre objectif principal est de dimensionner un nouveau broyeur : Utilisez la formule de Bond avec un Wi déterminé en laboratoire à partir d'un échantillon représentatif pour calculer la puissance de broyage requise, puis sélectionnez un broyeur capable de fournir cette puissance avec une marge de sécurité appropriée.
• Si votre objectif principal est d'optimiser un broyeur existant : Comparez votre consommation d'énergie réelle (kWh/tonne) à la valeur de Bond calculée (W) pour évaluer l'efficacité de votre circuit de broyage et identifier les domaines à améliorer.
• Si votre objectif principal est de résoudre une pénurie de capacité : Réévaluez vos variables clés — votre taille d'alimentation (F80) est-elle devenue plus grossière, ou la dureté du matériau (Wi) a-t-elle augmenté, exigeant ainsi plus d'énergie par tonne que ce pour quoi le système a été conçu ?

En fin de compte, calculer la capacité d'un broyeur à boulets revient à comprendre l'équilibre énergétique entre la puissance de votre équipement et la résistance de votre matériau au broyage.

Tableau Récapitulatif :

Variable Clé	Symbole	Unité	Description
Indice de Travail de Bond	Wi	kWh/tonne	Broyabilité/dureté du matériau.
Taille d'Alimentation (80% passant)	F80	μm	Taille initiale des particules.
Taille du Produit (80% passant)	P80	μm	Taille finale souhaitée des particules.
Énergie Spécifique	W	kWh/tonne	Énergie nécessaire par tonne (W = 10 * Wi * (1/√P80 - 1/√F80)).
Puissance du Moteur du Broyeur	P	kW	Puissance disponible à partir du moteur du broyeur.
Capacité Théorique	T	tonnes/h	Débit du broyeur (T = P / W).

Optimisez Votre Processus de Broyage avec KINTEK

Calculer avec précision la capacité d'un broyeur à boulets est la première étape pour maximiser l'efficacité de votre laboratoire ou de votre production. Que vous dimensionniez de nouveaux équipements, que vous résolviez des problèmes de débit ou que vous cherchiez à évaluer les performances actuelles de votre exploitation, disposer des bons outils et de l'expertise est essentiel.

KINTEK se spécialise dans la fourniture d'équipements de laboratoire et de consommables de haute qualité, y compris des broyeurs à boulets robustes conçus pour des performances fiables et des données de mise à l'échelle précises. Nos experts comprennent les subtilités de la comminution et peuvent vous aider à choisir le broyeur parfait pour votre matériau et vos exigences de capacité spécifiques.

Laissez KINTEK optimiser votre processus de broyage. Contactez notre équipe technique dès aujourd'hui pour une consultation personnalisée afin de garantir que vos opérations fonctionnent à pleine capacité.

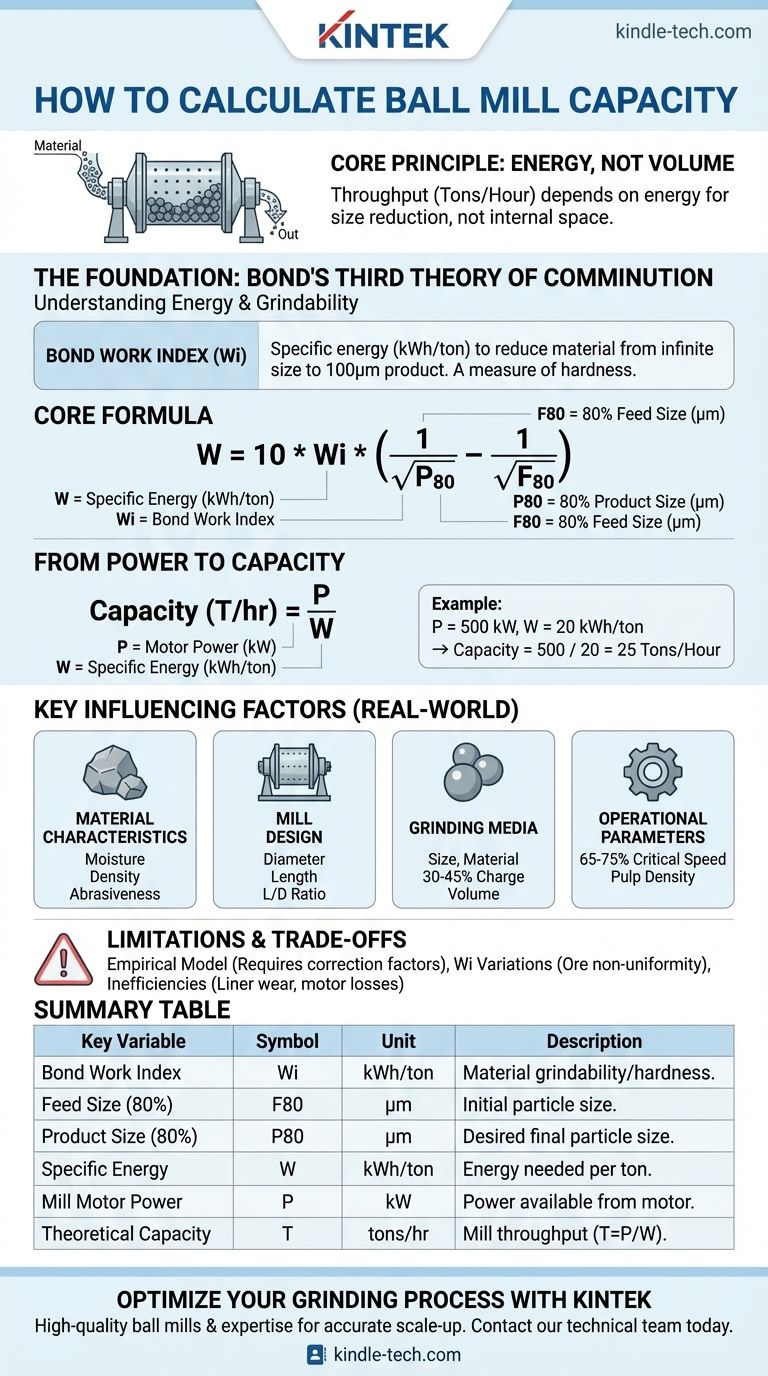

Guide Visuel
