Comment expliquer les résultats XRF ? Un guide pour interpréter les données d'analyse élémentaire

Pour expliquer les résultats XRF, vous interprétez deux informations clés : la liste des éléments présents dans l'échantillon (analyse qualitative) et la quantité calculée de chaque élément (analyse quantitative). Les données brutes sont généralement un spectre montrant des pics d'énergie qui agissent comme des empreintes élémentaires, qui sont ensuite traitées en un simple tableau d'éléments et de leurs concentrations.

La XRF offre un aperçu puissant de la composition élémentaire d'un matériau, mais une interprétation correcte nécessite de comprendre ce que l'instrument voit et, plus important encore, ce qu'il ne voit pas. Les données sont un point de départ pour l'analyse, pas le dernier mot.

Les deux composantes principales d'un rapport XRF

Un rapport XRF, qu'il soit affiché à l'écran ou imprimé, se résume à répondre à deux questions fondamentales concernant votre échantillon. Comprendre les deux est essentiel pour une explication complète.

Analyse qualitative : Quels éléments sont présents ?

La donnée fondamentale d'un instrument XRF est un spectre — un graphique montrant l'intensité des rayons X en fonction du niveau d'énergie (mesuré en keV).

Chaque élément, lorsqu'il est excité par des rayons X, émet ses propres rayons X fluorescents caractéristiques à des niveaux d'énergie spécifiques. Cela crée une "empreinte digitale" unique.

Le logiciel identifie les éléments de votre échantillon en faisant correspondre les pics d'énergie du spectre aux empreintes digitales connues de sa bibliothèque.

Analyse quantitative : Quelle est la quantité de chaque élément ?

Une fois les éléments identifiés, l'instrument calcule leur concentration. Celle-ci est généralement présentée sous forme de tableau simple.

L'intensité du pic d'énergie d'un élément est généralement proportionnelle à sa concentration dans l'échantillon. Un pic plus élevé signifie une plus grande quantité de cet élément.

Les résultats sont affichés en pourcentage (%) pour les composants majeurs ou en parties par million (ppm) pour les éléments traces.

Le contexte critique : Pourquoi les chiffres ne sont pas une vérité absolue

La simple lecture du tableau de concentration est insuffisante. Une explication appropriée des résultats XRF doit tenir compte des limitations inhérentes et du contexte de la technique de mesure.

C'est une technique de surface

L'analyse XRF n'est pas une analyse en vrac. Les rayons X ne pénètrent qu'une très fine couche du matériau, généralement de quelques micromètres à plusieurs millimètres, selon la densité de l'échantillon.

Cela signifie que les résultats représentent la composition de la surface uniquement. Si le matériau est revêtu, corrodé ou non uniforme, les résultats ne refléteront pas la composition globale.

L'influence des "effets de matrice"

L'échantillon lui-même — la "matrice" — peut interférer avec les résultats. Les rayons X émis par un élément peuvent être absorbés ou amplifiés par un autre élément présent dans l'échantillon.

C'est pourquoi une calibration appropriée est essentielle. Un instrument calibré pour les alliages d'acier donnera des lectures inexactes sur un échantillon de sol car la matrice est complètement différente.

Les limitations de la détection des éléments légers

Les analyseurs XRF portables et de paillasse standard ont du mal à détecter les éléments très légers (ceux ayant un faible numéro atomique, comme le lithium, le carbone, l'azote et l'oxygène).

Les rayons X de faible énergie émis par ces éléments sont souvent absorbés par l'air ou même la fenêtre du détecteur avant de pouvoir être mesurés. Des systèmes de vide spécialisés sont nécessaires pour les mesurer efficacement.

Éléments vs Composés

La XRF identifie les éléments, et non les composés chimiques qu'ils forment.

Par exemple, le rapport indiquera une concentration pour le Fer (Fe), mais il ne peut pas vous dire si ce fer est présent sous forme de fer métallique, de rouille (oxyde de fer) ou d'un autre minéral contenant du fer. Cette distinction doit être faite avec d'autres techniques ou des connaissances contextuelles.

Comprendre les pièges courants

Pour fournir une explication vraiment experte, vous devez être conscient des façons courantes dont les données XRF peuvent être mal interprétées.

Confondre précision et exactitude

Un instrument peut vous donner le même nombre reproductible à chaque fois (précision), mais ce nombre pourrait toujours être faux si l'étalonnage est incorrect (exactitude).

L'exactitude est déterminée par la qualité des étalons de calibration utilisés. Demandez toujours si l'instrument a été calibré pour le type de matériau spécifique que vous analysez.

Ignorer la préparation de l'échantillon

La qualité de l'échantillon a un impact direct sur la qualité du résultat. Un échantillon idéal est plat, lisse et homogène (uniforme en composition).

Un échantillon rugueux, irrégulier ou petit peut entraîner une réflexion et une détection inexactes des rayons X, faussant considérablement les résultats quantitatifs.

Négliger l'incertitude de mesure

Chaque résultat a une erreur associée ou un niveau d'incertitude (souvent indiqué par une valeur "+/-").

Une lecture de 1,5 % +/- 0,2 % signifie que la valeur réelle se situe probablement entre 1,3 % et 1,7 %. Ceci est particulièrement important lorsque l'on vérifie si un matériau est proche d'une limite de spécification de réussite/échec.

Comment structurer votre explication

Votre explication finale doit être adaptée à l'objectif sous-jacent de l'analyse. Reconnaissez les données, mais situez-les dans le contexte de l'objectif.

• Si votre objectif principal est le contrôle qualité (par exemple, "Est-ce de l'acier inoxydable 316 ou 304 ?") : Indiquez les concentrations élémentaires qui confirment ou infirment la nuance, en vous concentrant sur les éléments clés comme le molybdène, le chrome et le nickel, tout en notant que l'analyse a été effectuée sur la surface du matériau.
• Si votre objectif principal est le dépistage de contaminants (par exemple, "Ce plastique contient-il du plomb ou du cadmium ?") : Indiquez si les éléments réglementés ont été détectés et si leur concentration est supérieure ou inférieure au seuil acceptable, y compris l'incertitude de mesure.
• Si votre objectif principal est la caractérisation des matériaux (par exemple, "De quoi est faite cette roche ?") : Présentez la liste des éléments majeurs et mineurs comme une représentation probable de la composition du matériau, mais assurez-vous de mentionner les limitations, telles que l'incapacité à détecter les éléments légers ou à identifier des composés minéraux spécifiques.

En fin de compte, une explication claire des résultats XRF raconte une histoire non seulement sur ce qui se trouve dans le matériau, mais aussi sur la confiance et le contexte entourant cette connaissance.

Tableau récapitulatif :

Composant	Description	Information clé
Analyse qualitative	Identifie quels éléments sont présents.	Basée sur des "empreintes digitales" énergétiques uniques dans le spectre.
Analyse quantitative	Calcule combien de chaque élément est présent.	La concentration est proportionnelle à l'intensité du pic (%, ppm).
Contexte critique	Facteurs affectant la précision des résultats.	Inclut l'analyse de surface, les effets de matrice et les limitations des éléments légers.

Besoin d'une analyse élémentaire précise et fiable pour votre laboratoire ?

L'interprétation précise des données XRF nécessite le bon équipement et l'expertise nécessaire. Chez KINTEK, nous sommes spécialisés dans la fourniture d'équipements de laboratoire et de consommables de haute qualité adaptés aux besoins spécifiques de votre laboratoire. Notre gamme d'analyseurs XRF et de services de support vous assure d'obtenir des données précises et exploitables pour le contrôle qualité, le dépistage des contaminants et la caractérisation des matériaux.

Laissez-nous vous aider à avoir confiance en vos résultats. Contactez nos experts dès aujourd'hui pour discuter de votre application et trouver la solution parfaite pour votre laboratoire.

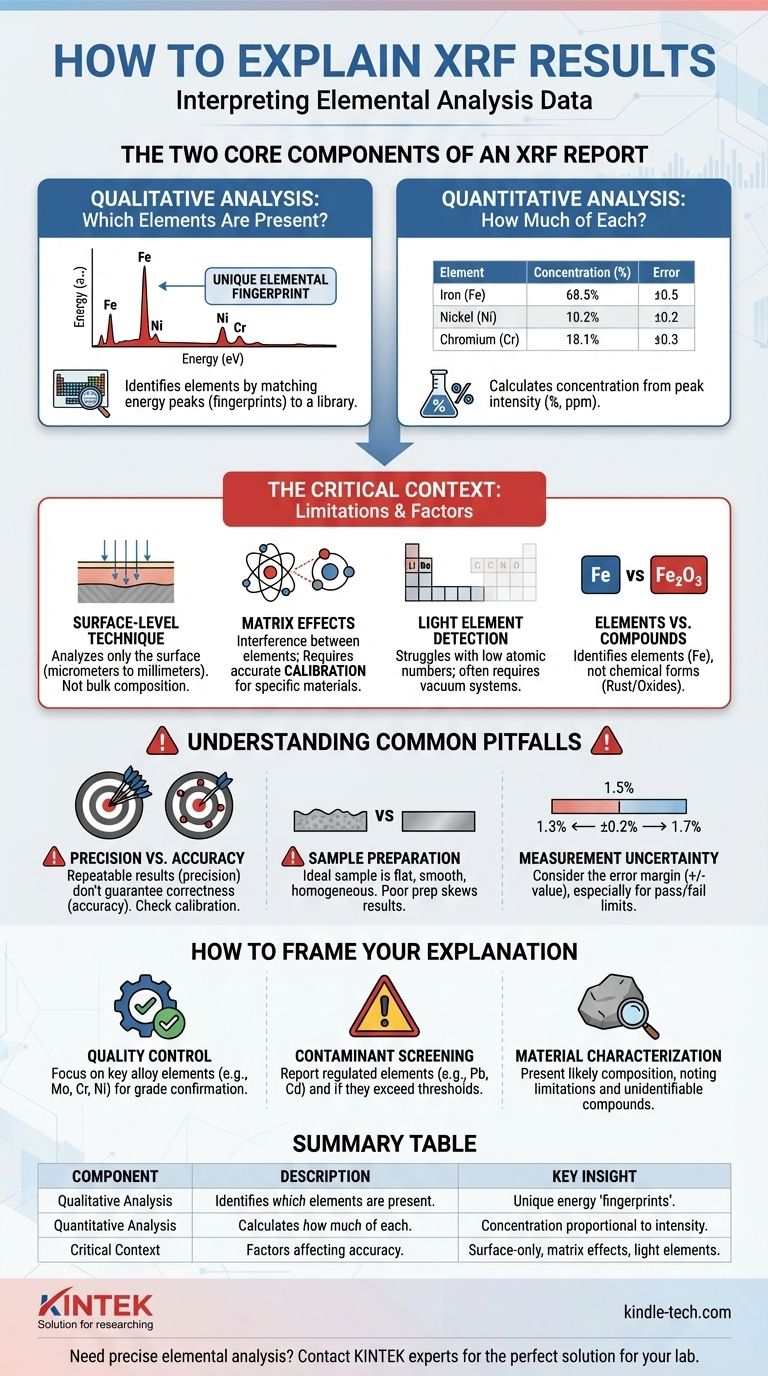

Guide Visuel
