Quels sont les facteurs clés à prendre en compte lors du choix d'une pompe de circulation ? Évitez les erreurs coûteuses et maximisez l'efficacité

Lors du choix d'une pompe de circulation, votre décision doit être fondée sur deux calculs principaux du système : le débit requis et la hauteur manométrique totale. Ces métriques définissent la demande de votre système. Au-delà de celles-ci, des facteurs tels que la compatibilité des matériaux, le type de moteur et la configuration de la pompe déterminent l'efficacité, la longévité de la pompe et son adéquation au fluide spécifique déplacé.

Le défi fondamental dans le choix d'un circulateur n'est pas seulement d'identifier ces facteurs, mais de les calculer avec précision pour votre système spécifique. L'erreur la plus courante et la plus coûteuse est le surdimensionnement de la pompe, ce qui entraîne une inefficacité, du bruit et une usure prématurée. Votre objectif est de faire correspondre parfaitement les performances de la pompe aux besoins réels du système.

Les deux piliers du dimensionnement des pompes : Débit et Hauteur

Une pompe de circulation ne crée pas de pression ; elle communique de l'énergie pour vaincre la résistance à l'écoulement du système. Comprendre la relation entre le débit et cette résistance (la hauteur) est le fondement d'une sélection appropriée.

Calcul du débit requis (L/min ou GPM)

Le débit, mesuré en Gallons par Minute (GPM) ou en litres par minute (L/min), est le volume de fluide qui doit circuler dans le circuit pour transférer la quantité d'énergie requise.

Pour les systèmes de chauffage ou de refroidissement hydroniques, cela est déterminé par la charge thermique. Vous ne pouvez pas choisir un débit arbitrairement ; il doit être calculé en fonction de la demande énergétique de l'espace que vous climatisez.

Calcul de la hauteur manométrique du système (Mètres de colonne d'eau ou Pieds de colonne d'eau)

La hauteur manométrique est la résistance totale que la pompe doit vaincre pour atteindre le débit cible. Ce n'est pas une mesure de la hauteur du bâtiment, mais plutôt la somme de toutes les pertes par frottement dans le système.

Cette résistance provient du mouvement du fluide à travers les tuyaux, les vannes, les raccords et les échangeurs de chaleur. Un calcul précis nécessite une analyse détaillée de toute la boucle de tuyauterie, un processus connu sous le nom de calcul de la perte de charge.

La courbe de la pompe : Là où le débit rencontre la hauteur

Chaque pompe est dotée d'un graphique de courbe de performance fourni par le fabricant. Cette courbe montre la relation inverse entre le débit que la pompe peut produire et la hauteur manométrique qu'elle peut vaincre.

Pour sélectionner une pompe, vous trouvez le débit et la hauteur manométrique requis de votre système sur ce graphique. La pompe idéale est celle dont la courbe passe directement par ce « point de conception », garantissant qu'elle fonctionnera à ou près de son point de meilleur rendement.

Au-delà du dimensionnement : Facteurs de soutien critiques

Une fois que vous avez déterminé vos exigences de performance, ces facteurs secondaires affinent votre choix pour une fiabilité et une efficacité à long terme.

Compatibilité des matériaux

Les matériaux de construction de la pompe doivent correspondre au fluide. Dans un système hydronique en circuit fermé standard avec de l'eau traitée, une pompe en fonte est généralement suffisante.

Pour les systèmes en circuit ouvert ou ceux qui font circuler de l'eau chaude potable, vous devez utiliser une pompe en bronze ou en acier inoxydable pour prévenir la corrosion et garantir la sécurité de l'eau.

Technologie et efficacité du moteur

Les pompes modernes utilisent principalement deux types de moteurs. Un moteur PSC (Permanent Split Capacitor) standard est une conception simple à vitesse fixe.

Un moteur ECM (Electronically Commutated Motor) offre des avantages significatifs. Ces pompes « intelligentes » sont à vitesse variable, consommant beaucoup moins d'électricité en ajustant automatiquement leur sortie pour correspondre à la demande en temps réel du système.

Type et orientation de la pompe

Pour la plupart des applications résidentielles et commerciales légères, le choix standard est un circulateur en ligne. Ces pompes sont compactes et conçues pour être montées directement dans la canalisation.

D'autres types, comme les pompes à aspiration d'extrémité ou à accouplement direct, sont généralement réservés aux systèmes commerciaux et industriels plus importants avec des exigences de débit et de hauteur beaucoup plus élevées.

Comprendre les compromis et les pièges courants

Éviter les erreurs courantes est aussi important que de comprendre les spécifications techniques. Un mauvais choix peut compromettre l'ensemble du système.

Le coût élevé du surdimensionnement

Choisir une pompe trop puissante est l'erreur la plus fréquente. Une pompe surdimensionnée gaspille non seulement une énergie considérable, mais crée également une vitesse de fluide élevée, ce qui peut provoquer l'érosion des tuyaux, du bruit dans le système et une usure excessive des roulements et des joints.

Le mythe du « sans entretien »

Bien que les circulateurs modernes soient très fiables, ils ne sont pas immunisés contre les conditions du système. Une mauvaise qualité de l'eau peut entraîner l'accumulation de minéraux et de tartre à l'intérieur de la pompe, nuisant aux performances et provoquant la défaillance des joints. Des vérifications régulières de l'eau du système sont cruciales.

Ignorer les changements de système

Une pompe est sélectionnée pour un système spécifique. Si vous ajoutez ultérieurement une nouvelle zone de chauffage, modifiez les diamètres de tuyauterie ou remplacez des radiateurs, les exigences de hauteur et de débit du système changeront. Cela pourrait nécessiter une réévaluation de votre pompe pour vous assurer qu'elle peut toujours répondre à la demande efficacement.

Faire le bon choix pour votre système

Utilisez les objectifs de votre système pour guider votre sélection finale.

• Si votre objectif principal est l'efficacité énergétique et les économies à long terme : Choisissez une pompe ECM à vitesse variable capable de s'adapter intelligemment à la demande du système.
• Si vous remplacez une pompe dans un système existant simple : Faites correspondre les performances de l'ancienne pompe, mais vérifiez d'abord les calculs de hauteur et de débit pour éviter de répéter une erreur de dimensionnement passée.
• Si vous concevez un nouveau système hydronique multi-zones : Investissez du temps dans des calculs précis de perte de charge et sélectionnez une pompe ECM « intelligente » capable de gérer des charges variables.
• Si votre système gère de l'eau chaude potable ou est en circuit ouvert : Une pompe en bronze ou en acier inoxydable est non négociable pour la résistance à la corrosion et la sécurité sanitaire.

Un circulateur correctement sélectionné est le cœur silencieux et efficace de votre système ; le choisir avec soin assure sa santé et sa longévité.

Tableau récapitulatif :

Facteur clé	Pourquoi c'est important	Considération clé
Débit (GPM)	Détermine le volume de fluide nécessaire pour transférer l'énergie.	Doit être calculé en fonction de la charge thermique du système, et non choisi arbitrairement.
Hauteur manométrique (Pieds de colonne d'eau)	Résistance totale que la pompe doit vaincre.	Somme des pertes par frottement dues aux tuyaux, vannes et raccords. Pas la hauteur du bâtiment.
Compatibilité des matériaux	Prévient la corrosion et assure la sécurité du fluide.	Fonte pour les circuits fermés ; bronze/acier inoxydable pour l'eau potable/circuits ouverts.
Type de moteur (ECM vs. PSC)	Impacte l'efficacité énergétique et le coût d'exploitation.	Les moteurs ECM sont à vitesse variable et s'adaptent à la demande en temps réel pour des économies d'énergie significatives.

Sélectionner la bonne pompe est essentiel pour la performance et la longévité de votre système. KINTEK se spécialise dans l'équipement de laboratoire et les consommables, fournissant des pompes de circulation fiables et des conseils d'experts pour garantir que les systèmes de fluides de votre laboratoire fonctionnent à une efficacité maximale. Notre équipe peut vous aider à éviter les pièges courants comme le surdimensionnement et à assurer la compatibilité des matériaux pour votre application spécifique. Contactez KINTEK dès aujourd'hui pour une consultation et laissez-nous vous aider à trouver la pompe parfaite pour vos besoins en laboratoire.

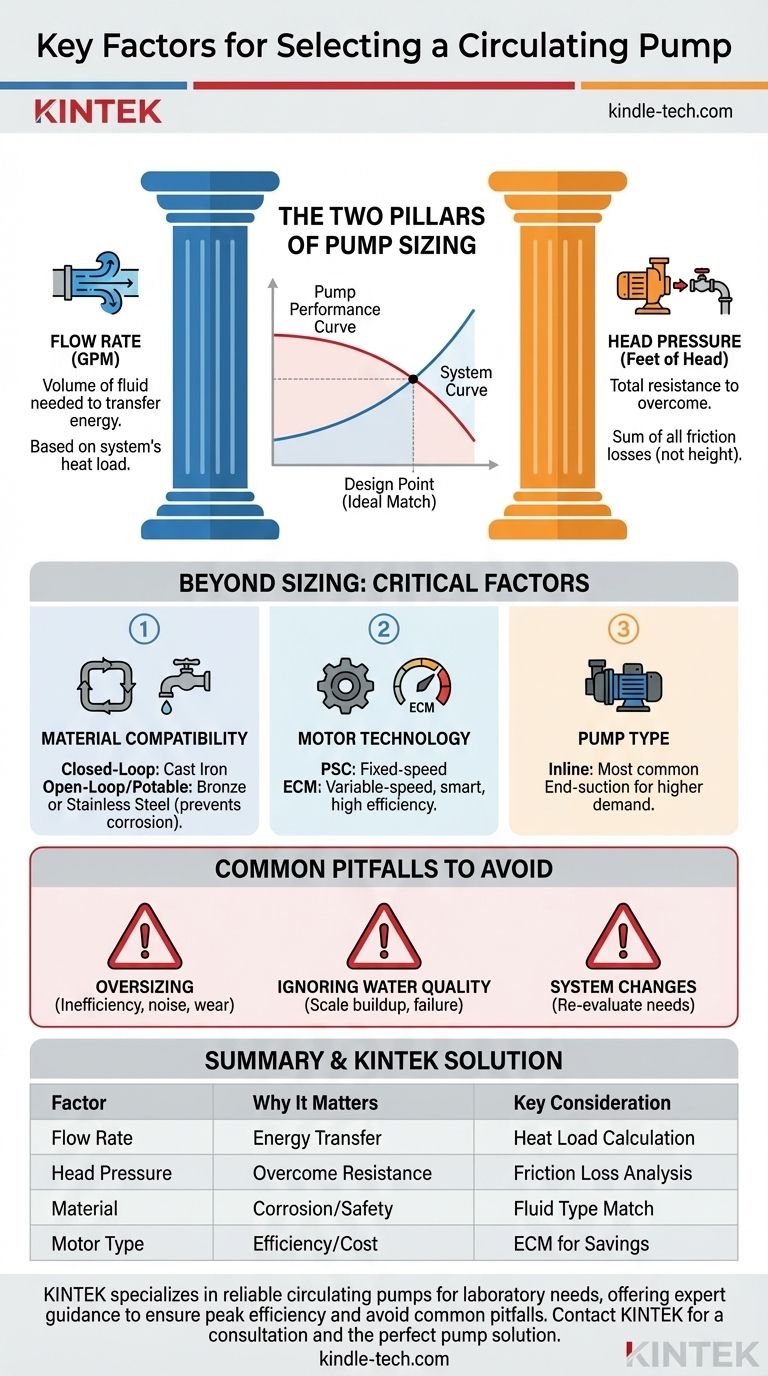

Guide Visuel
