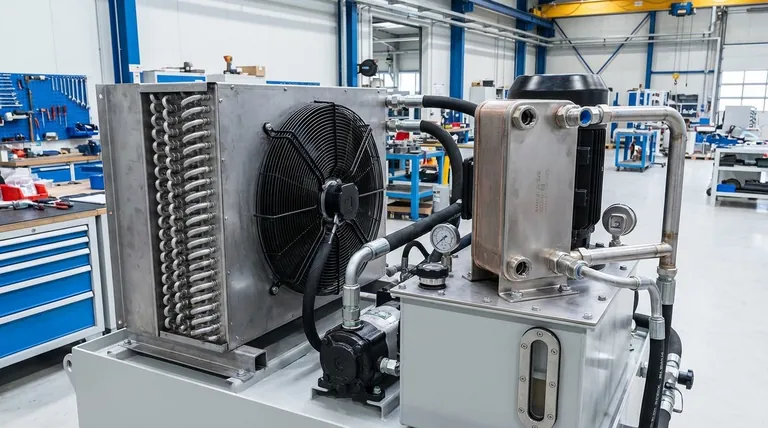

Quelles sont les méthodes de refroidissement du système hydraulique ? Choisissez le bon refroidisseur pour la fiabilité et la longévité

Les principales méthodes de refroidissement d'un système hydraulique sont les échangeurs de chaleur refroidis par air et refroidis par eau. Un système refroidi par air utilise un ventilateur pour souffler l'air ambiant sur des tubes à ailettes contenant le fluide hydraulique chaud, un peu comme le radiateur d'une voiture. Un système refroidi par eau fait passer le fluide hydraulique à travers un échangeur de chaleur où sa chaleur est transférée à un circuit d'eau séparé et plus froid.

Le choix de la bonne méthode de refroidissement ne concerne pas seulement l'élimination de la chaleur. C'est une décision stratégique basée sur votre environnement d'exploitation, les utilités disponibles, les capacités de maintenance et la conception globale de votre circuit hydraulique.

Pourquoi les systèmes hydrauliques génèrent-ils de la chaleur

Avant de sélectionner un refroidisseur, vous devez comprendre pourquoi votre système en a besoin. Toute chaleur dans un système hydraulique est un sous-produit de l'inefficacité. Chaque watt de chaleur généré est un watt de puissance d'entrée qui n'a pas été converti en travail utile.

L'inefficacité est la cause profonde

Chaque composant du système, de la pompe aux moteurs et aux cylindres, présente des inefficacités mécaniques et volumétriques. Cette énergie perdue est directement convertie en chaleur et transférée au fluide hydraulique.

Le rôle des chutes de pression

Une source principale de chaleur est la chute de pression qui se produit lorsque le fluide est forcé à travers les tuyaux, les vannes et les orifices. Lorsque l'huile s'écoule d'une zone de haute pression vers une zone de basse pression sans effectuer de travail, l'énergie est libérée sous forme de chaleur.

Facteurs environnementaux et de charge

La température ambiante de l'environnement d'exploitation a un impact direct sur la capacité du système à se refroidir passivement. Les températures extérieures élevées réduisent l'efficacité de toute méthode de refroidissement, en particulier des refroidisseurs à air, tandis que des charges de travail lourdes et continues génèrent plus de chaleur qu'une utilisation intermittente.

Méthode de refroidissement principale : les échangeurs de chaleur refroidis par air

Les échangeurs de chaleur refroidis par air, souvent appelés refroidisseurs huile-air, constituent la solution la plus courante pour de nombreuses applications hydrauliques, en particulier dans les équipements mobiles.

Comment ils fonctionnent

Le fluide hydraulique chaud est pompé à travers une série de tubes. Ces tubes sont recouverts de fines ailettes métalliques, ce qui augmente considérablement la surface exposée à l'air. Un ventilateur, alimenté par un moteur AC, DC ou hydraulique, force l'air ambiant à traverser ces ailettes, évacuant la chaleur du fluide et la dissipant dans l'atmosphère.

Avantages

Le principal avantage d'un système refroidi par air est sa simplicité et son autonomie. Il ne nécessite pas de source d'eau externe, ce qui rend l'installation moins complexe et moins coûteuse, en particulier dans les applications mobiles ou à distance.

Inconvénients

Leur performance est directement liée à la température ambiante de l'air. Dans les environnements chauds, leur efficacité diminue considérablement. Les ventilateurs de refroidissement peuvent également être une source de bruit, et les ailettes sont susceptibles d'être obstruées par la poussière, la saleté et les débris, nécessitant un nettoyage régulier pour maintenir les performances.

Méthode de refroidissement principale : les échangeurs de chaleur refroidis par eau

Les échangeurs de chaleur refroidis par eau, ou refroidisseurs huile-eau, offrent des performances beaucoup plus élevées dans un format plus compact, ce qui les rend idéaux pour les applications industrielles stationnaires avec des charges thermiques élevées.

Refroidisseurs à plaques et à tubes

Cette conception traditionnelle se compose d'un faisceau de petits tubes (côté tube) logé à l'intérieur d'une plus grande enveloppe cylindrique (côté enveloppe). Généralement, l'huile chaude circule dans l'enveloppe tandis que l'eau froide circule dans le faisceau de tubes, transférant la chaleur à travers les parois des tubes.

Refroidisseurs à plaques brasées

Une conception plus moderne et compacte, le refroidisseur à plaques brasées utilise une pile de plaques métalliques minces et ondulées. Ces plaques sont brasées ensemble, créant des canaux complexes où l'huile et l'eau circulent en couches alternées. Cela fournit une surface de transfert de chaleur extrêmement grande dans un très petit volume.

Avantages

Les systèmes refroidis par eau sont très efficaces et compacts. Leur performance est indépendante de la température ambiante de l'air, offrant un refroidissement stable et prévisible. Ils sont également beaucoup plus silencieux que leurs homologues refroidis par air.

Inconvénients

Le principal inconvénient est l'exigence d'une source fiable d'eau froide. Cela ajoute de la complexité et des coûts à l'installation, y compris la plomberie pour l'alimentation et l'évacuation. Ils comportent également un risque de défaillance interne, ce qui pourrait entraîner une contamination de l'huile hydraulique par l'eau ou vice-versa.

Comprendre les compromis : Air contre Eau

Le choix entre le refroidissement par air et par eau implique un ensemble clair de compromis d'ingénierie.

Performance et efficacité

L'eau est un milieu de transfert de chaleur bien plus efficace que l'air. Pour une quantité donnée de rejet de chaleur, un échangeur refroidi par eau sera nettement plus petit et plus efficace qu'un refroidisseur refroidi par air.

Coûts d'installation et d'exploitation

Les refroidisseurs à air ont un coût d'installation initial inférieur en raison de leur conception autonome. Les refroidisseurs à eau, cependant, peuvent avoir des coûts d'exploitation courants plus élevés liés au pompage, au traitement et à l'élimination de l'eau de refroidissement.

Contraintes environnementales

Les refroidisseurs à air sont limités par les températures ambiantes élevées. Les refroidisseurs à eau sont idéaux pour les environnements chauds et sales où les ailettes d'un refroidisseur à air s'obstrueraient rapidement ou seraient submergées par des températures ambiantes élevées.

Maintenance et fiabilité

Les refroidisseurs à air nécessitent un nettoyage régulier des ailettes. Les refroidisseurs à eau peuvent souffrir d'entartrage ou d'encrassement biologique si la qualité de l'eau est médiocre, réduisant leur efficacité. Le risque de fuite interne, bien que faible dans les unités de qualité, est une considération critique.

Faire le bon choix pour votre système

La sélection de la bonne solution de refroidissement commence par la compréhension de la charge thermique et de l'environnement d'exploitation de votre système.

• Si votre objectif principal est l'équipement mobile ou la simplicité d'installation : Un échangeur de chaleur refroidi par air est le choix clair et standard.
• Si votre objectif principal est la machinerie industrielle haute performance avec de fortes charges thermiques : Un système refroidi par eau, en particulier une conception à plaques brasées, offre des performances supérieures et plus stables.
• Si votre objectif principal est un système stationnaire dans un environnement tempéré : Un refroidisseur à air de taille appropriée offre souvent la solution la plus économique et la plus simple.
• Si votre objectif principal est de minimiser le bruit et l'encombrement physique : Un échangeur de chaleur refroidi par eau est nettement plus silencieux et plus compact pour sa capacité de refroidissement.

En fin de compte, la gestion de la chaleur est fondamentale pour assurer la fiabilité et la longévité de tout système hydraulique.

Tableau récapitulatif :

Méthode de refroidissement	Fonctionnement	Idéal pour	Avantage clé	Limite clé
Refroidi par air	Le ventilateur souffle l'air ambiant sur des tubes à ailettes contenant de l'huile chaude.	Équipement mobile, installations simples.	Autonome, pas besoin d'eau externe.	La performance diminue en cas de températures ambiantes élevées.
Refroidi par eau	De l'eau froide circule dans un échangeur de chaleur, absorbant la chaleur de l'huile.	Machinerie industrielle à forte chaleur, zones sensibles au bruit/à la taille.	Très efficace, compact et silencieux.	Nécessite une source d'eau fiable et propre.
