Qu'est-ce que l'ALD pour le processus de fabrication des semi-conducteurs ? La clé de la précision au niveau atomique dans la fabrication des puces

Dans la fabrication des semi-conducteurs, le dépôt de couches atomiques (ALD) est un processus permettant de déposer des films de matériaux ultra-minces et très uniformes avec une précision au niveau atomique. Contrairement à d'autres méthodes qui déposent le matériau en continu, l'ALD construit les films une seule couche atomique à la fois grâce à une séquence de réactions chimiques auto-limitantes. Ce contrôle méticuleux est ce qui le rend indispensable pour la création de micro-puces modernes et performantes.

La véritable valeur de l'ALD ne réside pas seulement dans sa capacité à créer des films minces ; c'est sa capacité inégalée à recouvrir parfaitement des structures nanométriques complexes et tridimensionnelles. Cette "conformité" parfaite résout un problème de géométrie critique que les anciennes méthodes de dépôt ne peuvent pas résoudre, permettant l'architecture même des transistors avancés.

Comment fonctionne l'ALD : un cycle auto-limitant

À la base, l'ALD est un processus en quatre étapes qui se répète pour construire un film. La magie réside dans sa nature "auto-limitante", où chaque étape de la réaction se déroule jusqu'à ce qu'elle ne puisse plus avancer, garantissant qu'une seule couche atomique est ajoutée par cycle.

Étape 1 : Impulsion du précurseur

Un gaz contenant le premier élément chimique (le précurseur) est introduit dans la chambre de traitement. Les molécules de précurseur réagissent et se lient à la surface de la tranche de silicium jusqu'à ce que tous les sites de liaison disponibles soient occupés.

Étape 2 : La première purge

Une fois la surface saturée, tout excès de molécules de précurseur et de sous-produits de réaction est complètement éliminé de la chambre à l'aide d'un gaz inerte, comme l'azote ou l'argon. Cette étape est essentielle pour éviter les réactions indésirables lors de la phase suivante.

Étape 3 : Impulsion du réactif

Un deuxième gaz (le réactif, souvent un oxydant comme l'eau ou l'ozone) est introduit. Ce réactif réagit chimiquement avec les molécules de précurseur déjà liées à la surface, formant une seule couche atomique solide du matériau désiré.

Étape 4 : La purge finale

Enfin, tout excès de gaz réactif et de sous-produits de la deuxième réaction est purgé de la chambre. À la fin de cette étape, la tranche est recouverte d'une couche atomique unique et immaculée de nouveau matériau, prête pour le début du cycle suivant.

Pourquoi l'ALD est essentielle pour les semi-conducteurs modernes

Le processus cyclique unique de l'ALD offre des avantages essentiels pour la fabrication de puces à des nœuds de 10 nm et moins.

Conformité inégalée

La conformité est la capacité d'un film à recouvrir uniformément une surface texturée. Parce que les réactions ALD se produisent partout sur la surface, elle peut déposer un film parfaitement uniforme sur des structures 3D incroyablement complexes, comme les ailettes verticales d'un transistor FinFET ou les tranchées profondes d'un condensateur DRAM. D'autres méthodes, comme le dépôt physique en phase vapeur (PVD), sont en ligne de mire et ne peuvent pas recouvrir efficacement les parois latérales ou les fonds.

Contrôle de l'épaisseur à l'échelle atomique

Puisque chaque cycle dépose une seule couche atomique prévisible, les ingénieurs ont un contrôle ultime sur l'épaisseur finale du film. Pour les composants critiques comme les diélectriques de grille, qui peuvent n'avoir que quelques nanomètres d'épaisseur, cette précision est non négociable pour les performances et la fiabilité du dispositif.

Qualité de film exceptionnelle

La nature lente et méthodique de l'ALD produit des films incroyablement denses, purs et exempts de défauts comme les piqûres. Cette haute qualité se traduit directement par de meilleures performances électriques, telles qu'une fuite de courant plus faible et une plus grande fiabilité des dispositifs.

Comprendre les compromis : ALD vs CVD

Bien que puissante, l'ALD n'est pas la solution pour toutes les tâches de dépôt. Elle présente un inconvénient majeur qui doit être pris en compte.

L'inconvénient principal : la vitesse de dépôt

L'ALD est un processus intrinsèquement lent. La nécessité de quatre étapes distinctes – deux impulsions chimiques et deux longues purges – pour chaque couche atomique unique rend son taux de dépôt significativement plus faible que celui du dépôt chimique en phase vapeur (CVD), qui dépose le matériau en continu.

Quand choisir quelle méthode

Le choix entre ALD et CVD est un compromis d'ingénierie classique entre la perfection et la vitesse.

L'ALD est choisie pour les couches les plus critiques et les plus minces où une conformité et une précision absolues sont requises, comme les diélectriques de grille à haute k dans les puces logiques. La qualité supérieure justifie la lenteur et le coût plus élevé.

Le CVD est choisi pour les films plus épais où le débit est plus important et l'uniformité parfaite est moins critique, comme le dépôt de couches d'oxyde épaisses pour l'isolation entre les fils métalliques.

Faire le bon choix pour votre objectif

Pour sélectionner la technologie de dépôt appropriée, vous devez aligner les forces de la méthode avec les exigences spécifiques de la couche de film.

• Si votre objectif principal est de créer le diélectrique de grille pour un transistor avancé : L'ALD est le seul choix viable pour déposer la couche ultra-mince, à haute k et sans piqûres nécessaire aux performances.
• Si votre objectif principal est de revêtir une structure 3D complexe comme un FinFET ou une tranchée profonde : La conformité supérieure de l'ALD est non négociable pour garantir le bon fonctionnement du dispositif.
• Si votre objectif principal est de déposer un film isolant ou conducteur relativement épais où la vitesse est primordiale : Une méthode plus rapide comme le CVD assisté par plasma (PECVD) est presque toujours la solution la plus économique et la plus pratique.

En fin de compte, comprendre le rôle de l'ALD, c'est comprendre la technologie habilitante qui permet aux concepteurs de puces de réduire la taille des transistors et de construire verticalement dans la troisième dimension.

Tableau récapitulatif :

Caractéristique	Dépôt de couches atomiques (ALD)	Dépôt chimique en phase vapeur (CVD)
Processus	Réactions cycliques, auto-limitantes	Dépôt continu
Conformité	Excellente (parfait pour les structures 3D)	Bonne à modérée
Contrôle de l'épaisseur	Précision à l'échelle atomique	Moins précis
Vitesse de dépôt	Lente	Rapide
Cas d'utilisation idéal	Films minces critiques (ex : diélectriques de grille)	Films plus épais où la vitesse est essentielle

Libérez le potentiel du dépôt de couches atomiques dans votre laboratoire. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire de haute précision et de consommables pour la recherche et le développement de semi-conducteurs. Que vous développiez des transistors de nouvelle génération ou que vous ayez besoin d'outils fiables pour le dépôt de couches minces, notre expertise vous garantit d'atteindre la précision et les performances que votre travail exige. Contactez nos experts dès aujourd'hui pour discuter de la manière dont nos solutions peuvent faire progresser vos processus de semi-conducteurs.

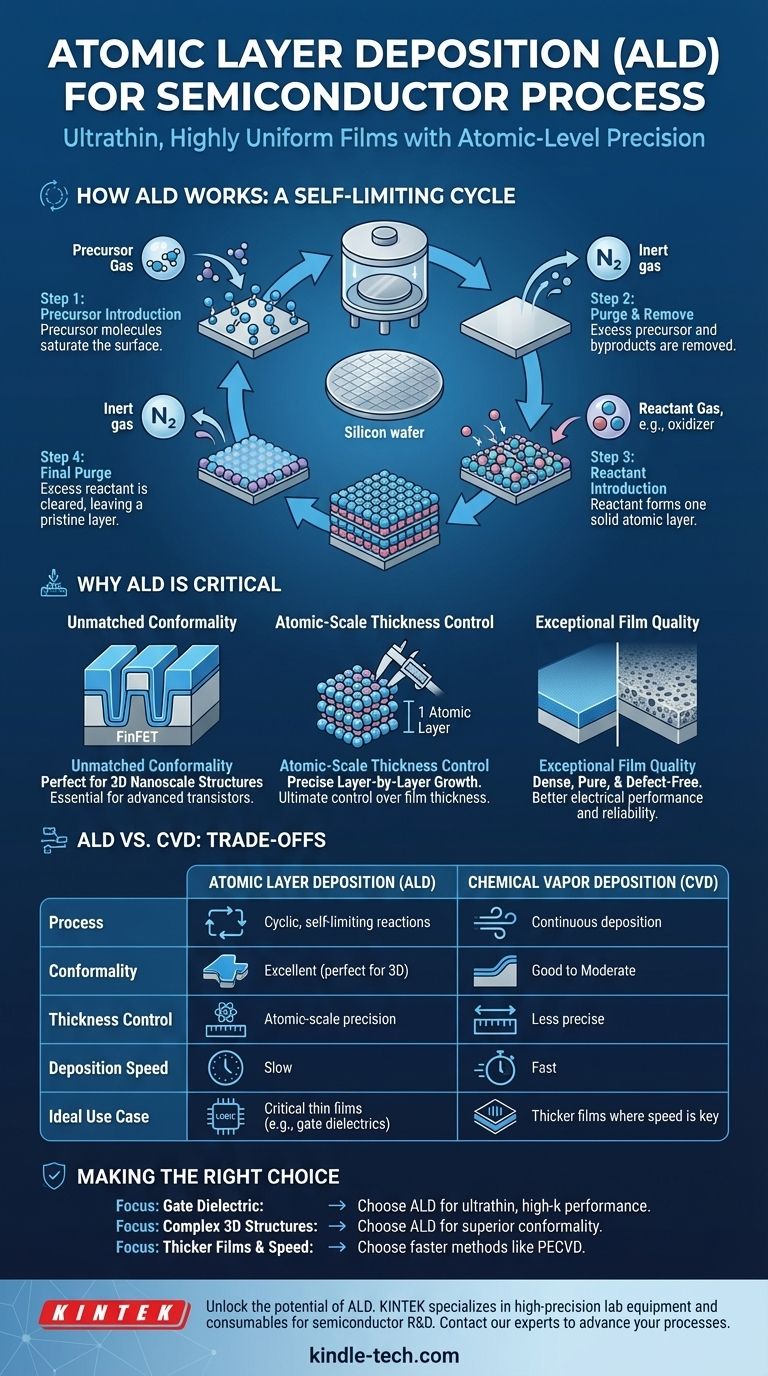

Guide Visuel
