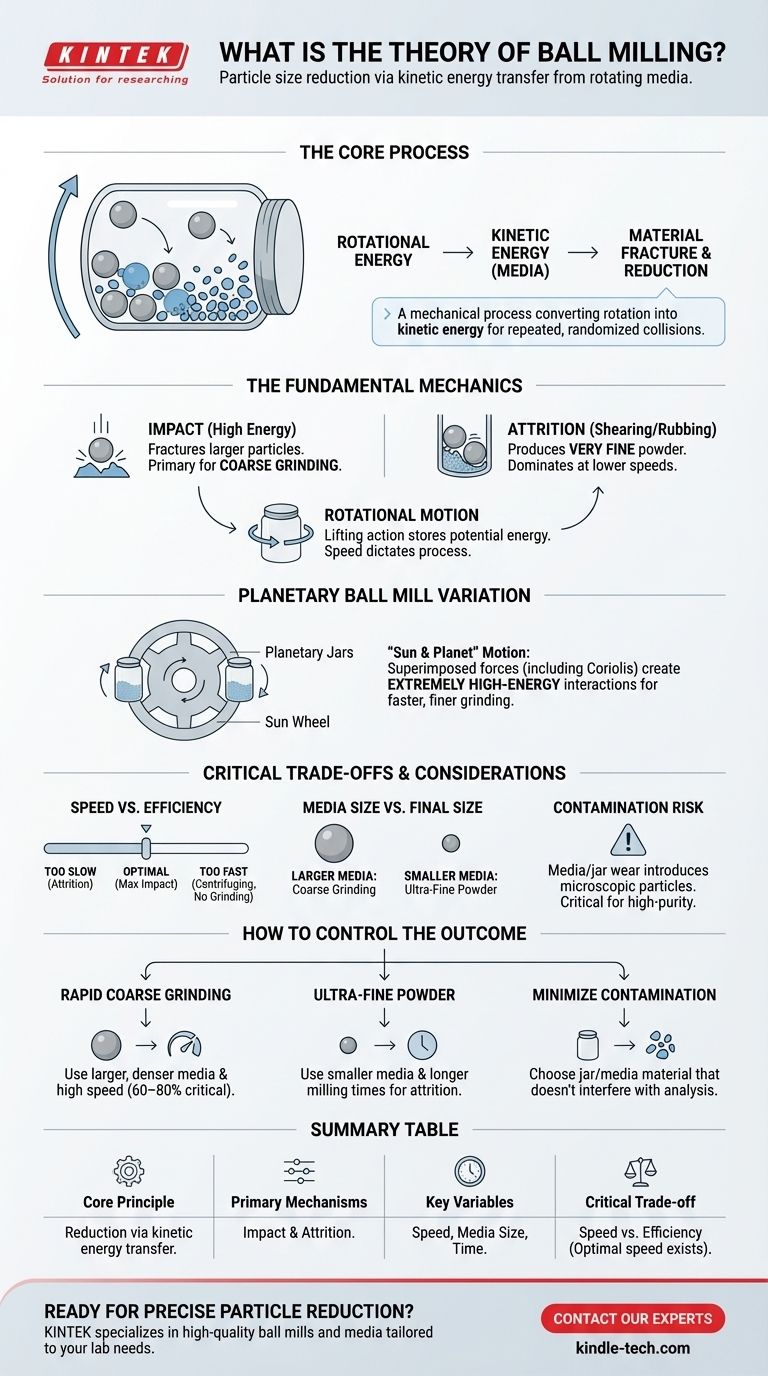

La théorie fondamentale du broyage à billes est la réduction de la taille des particules par le transfert d'énergie cinétique. À l'intérieur d'un récipient rotatif, des corps broyants durs (billes) sont soulevés puis retombent, frappant à plusieurs reprises le matériau et le brisant par impact à haute énergie et par attrition par frottement.
À la base, le broyage à billes est un processus mécanique qui convertit l'énergie de rotation d'un pot en énergie cinétique des corps broyants internes. Cette énergie est ensuite transmise à un matériau par des collisions répétées et aléatoires, provoquant des fractures qui le réduisent en une poudre fine.
La mécanique fondamentale du broyage
Pour comprendre le broyage à billes, vous devez visualiser deux forces principales agissant en tandem. Le processus ne consiste pas simplement à écraser ; il implique une combinaison d'impact et de cisaillement.
Le rôle du mouvement de rotation
Le processus commence par la rotation du pot ou du récipient de broyage. Lorsque le pot tourne, le frottement entre sa paroi intérieure et les corps broyants fait que les billes et le matériau sont entraînés en partie le long du côté du récipient.
Cette action de levage est la première étape cruciale, car elle stocke l'énergie potentielle dans les corps broyants. La vitesse de cette rotation est un paramètre critique qui dicte la nature entière du processus de broyage.
La puissance de l'impact
Une fois que les billes sont soulevées à une hauteur suffisante, la gravité l'emporte sur les forces qui les retiennent à la paroi du pot, et elles tombent. Elles cascadent ou cataractent vers le bas, frappant le matériau au fond du broyeur.
C'est l'action d'impact. C'est un événement à haute énergie responsable de la fracturation des particules plus grandes et fragiles et c'est le mécanisme principal pour le broyage grossier.
La finesse de l'attrition
En plus de l'impact, le broyage se produit également par attrition. Il s'agit d'une action de cisaillement ou de frottement qui se produit lorsque les billes glissent et roulent les unes contre les autres et contre la paroi du pot, le matériau étant piégé entre elles.
L'attrition est un processus à faible énergie mais très efficace pour produire des particules très fines ou de taille nanométrique. Cette action domine à des vitesses de rotation plus faibles lorsque les billes tombent les unes sur les autres plutôt que de tomber d'une grande hauteur.
Comprendre une variation clé : le broyeur planétaire à billes
Bien qu'il existe des broyeurs rotatifs simples, de nombreuses applications de laboratoire utilisent une conception plus avancée pour augmenter l'efficacité et l'énergie.
Le mouvement "Soleil et Planète"
Un broyeur planétaire à billes comporte plusieurs pots de broyage (les "planètes") montés sur un disque rotatif plus grand (la "roue solaire"). Il est crucial que la roue solaire tourne dans une direction tandis que les pots tournent sur leurs propres axes dans la direction opposée.
L'effet des forces superposées
Cette rotation complexe à double axe superpose différentes forces, y compris les forces de Coriolis. Le résultat est une augmentation spectaculaire de la vitesse et de l'énergie des billes de broyage.
Les collisions ne sont plus de simples impacts gravitationnels. Au lieu de cela, elles deviennent des interactions à très haute énergie, permettant un broyage beaucoup plus rapide et plus fin que ce qui est possible dans un broyeur rotatif standard.
Compromis et considérations critiques
Obtenir le résultat souhaité avec un broyeur à billes nécessite de comprendre les principaux compromis opérationnels. Le processus n'est pas une solution "universelle".
Vitesse vs. Efficacité
Il existe une "vitesse critique" optimale pour tout broyeur donné. Si la rotation est trop lente, les billes ne feront que rouler, ne comptant que sur l'attrition. Si la rotation est trop rapide, la force centrifuge plaquera les billes et le matériau contre la paroi du pot, et aucun broyage efficace ne se produira. L'énergie d'impact maximale est atteinte à une vitesse juste en dessous de ce point de centrifugation critique.
Taille des corps broyants vs. Taille finale des particules
La taille des corps broyants influence directement la taille finale des particules. Des billes plus grandes et plus lourdes délivrent plus d'énergie d'impact et sont efficaces pour décomposer de gros morceaux. Des billes plus petites ont une plus grande surface et créent des collisions plus fréquentes et à faible énergie, ce qui les rend idéales pour broyer le matériau en une poudre ultra-fine.
L'inévitabilité de la contamination
Une réalité pratique du broyage à billes est que les corps broyants et le pot lui-même s'usent avec le temps. Cette usure introduit des particules microscopiques du matériau des corps broyants/du pot dans votre échantillon. C'est une considération critique pour les applications de haute pureté.
Comment contrôler le résultat du broyage
Votre stratégie de broyage doit être entièrement dictée par votre objectif final. Les variables clés – vitesse, corps broyants et temps – peuvent être ajustées pour produire des résultats très différents.
- Si votre objectif principal est un broyage rapide et grossier : Utilisez des corps broyants plus grands et plus denses et faites fonctionner le broyeur à grande vitesse (généralement 60 à 80 % de la vitesse critique) pour maximiser les forces d'impact.
- Si votre objectif principal est de produire une poudre ultra-fine : Utilisez un grand nombre de billes de broyage plus petites et des temps de broyage plus longs pour maximiser les effets de l'attrition.
- Si votre objectif principal est de minimiser la contamination : Choisissez un pot et des corps broyants fabriqués dans le même matériau que votre échantillon ou un matériau qui n'interférera pas avec votre analyse ou application ultérieure.
En fin de compte, maîtriser la théorie du broyage à billes consiste à contrôler le transfert d'énergie pour atteindre une taille et une morphologie de particules spécifiques.
Tableau récapitulatif :
| Aspect clé | Description |
|---|---|
| Principe fondamental | Réduction de la taille des particules par transfert d'énergie cinétique des corps broyants. |
| Mécanismes primaires | Impact (collisions à haute énergie) et Attrition (cisaillement/frottement). |
| Variables clés | Vitesse de rotation, taille des corps broyants et temps de broyage. |
| Compromis critique | Vitesse vs. Efficacité : Une vitesse optimale existe pour une énergie d'impact maximale. |
