Quelle est la taille d'un four rotatif ? Une solution sur mesure pour les besoins de votre processus

Pour être clair, un four rotatif n'a pas de taille standard. Ses dimensions – spécifiquement sa longueur et son diamètre – sont conçues sur mesure pour un processus industriel, un matériau et un rendement souhaité spécifiques. La taille finale est un calcul complexe basé sur les exigences thermiques, les propriétés du matériau et les objectifs de capacité de production.

La taille d'un four rotatif n'est pas une spécification fixe que l'on peut trouver dans un catalogue. C'est un résultat calculé, déterminé par la quantité précise de matériau que vous devez traiter, la température qu'il requiert et la durée exacte pendant laquelle il doit être chauffé.

Le but du four rotatif

Une chambre de traitement à haute température

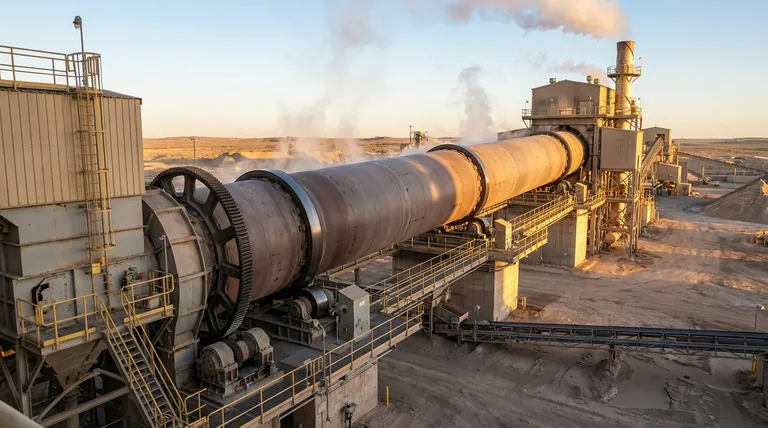

Un four rotatif est essentiellement un grand cylindre rotatif, également appelé enveloppe, légèrement incliné. Il est monté entre des logements d'alimentation et de sortie stationnaires.

Le matériau est introduit par l'extrémité supérieure et se déplace lentement vers l'extrémité inférieure à mesure que le four tourne. Cette conception en fait le cœur de nombreux processus industriels qui nécessitent des températures élevées pour des réactions chimiques ou physiques spécifiques.

Composants clés influençant l'échelle

Les principaux composants de tout four rotatif sont l'enveloppe, un revêtement réfractaire interne pour résister à la chaleur, des pneus de support (ou anneaux de roulement) et des rouleaux qui lui permettent de tourner, et un engrenage d'entraînement. La taille de ces composants évolue directement avec les dimensions globales du four.

Facteurs clés qui déterminent la taille du four

Le dimensionnement d'un four rotatif est un exercice d'équilibre entre de multiples variables d'ingénierie. Chaque facteur influence directement le diamètre et la longueur finaux de l'enveloppe cylindrique.

Capacité requise et débit d'alimentation

Le facteur le plus fondamental est la capacité, ou la quantité de matériau que vous devez traiter par heure. Un débit d'alimentation maximal plus élevé nécessite naturellement un volume plus important, ce qui peut être obtenu en augmentant le diamètre, la longueur ou les deux du four.

Temps de rétention du matériau

Le temps de rétention est la durée pendant laquelle un matériau doit rester à l'intérieur du four pour subir la réaction souhaitée. Ceci est dicté par la chimie du processus et la thermodynamique.

Des temps de rétention plus longs nécessitent généralement un four plus long ou une vitesse de rotation plus lente pour s'assurer que le matériau est traité complètement avant de sortir.

Exigences thermiques et chimiques

Le profil de température spécifique est critique. Pour un four indirect, les températures du tube du four peuvent atteindre 1200-1300 °C pour obtenir des températures de matériau inférieures à 1150 °C.

La conception doit tenir compte de la chaleur nécessaire pour élever le matériau à cette température et si la réaction du matériau génère ou consomme de la chaleur. Ce calcul de charge thermique est un moteur principal du volume et de la surface requis du four.

Profil du lit de matériau

Le profil du lit fait référence à la manière dont le matériau culbute et remplit la section transversale du four lorsqu'il tourne. Ce comportement affecte l'efficacité du transfert de chaleur vers le matériau.

Le diamètre et la vitesse de rotation du four sont ajustés pour optimiser cette action de culbutage, garantissant que chaque particule est exposée à la bonne température pendant la durée requise.

Comprendre les compromis

L'affirmation selon laquelle le dimensionnement nécessite de l'« expérience » souligne les compromis critiques impliqués. Un four plus grand n'est pas toujours une solution meilleure ou plus efficace.

Diamètre vs Longueur

Un diamètre plus grand augmente le volume et la capacité du four, mais il peut rendre plus difficile l'obtention d'un transfert de chaleur uniforme vers le centre du lit de matériau.

Une longueur plus grande augmente le temps de rétention mais augmente également le coût d'investissement, nécessite une empreinte physique plus grande et présente des défis d'ingénierie structurelle plus importants. Le rapport final longueur/diamètre est un compromis soigneusement optimisé.

Coût d'investissement vs Efficacité opérationnelle

Un four surdimensionné représente un gaspillage important. Il coûte plus cher à construire (coût d'investissement) et consomme plus de carburant pour chauffer son volume et sa surface excédentaires (coût opérationnel).

Inversement, un four sous-dimensionné ne parviendra pas à atteindre les objectifs de production ou ne fournira pas un temps de rétention adéquat, ce qui entraînera un produit de mauvaise qualité. L'objectif est de concevoir le four le plus petit et le plus efficace qui répond de manière fiable à toutes les exigences du processus.

Limites structurelles et mécaniques

Il existe des limites physiques à la taille d'un four rotatif qui peut être fabriqué, transporté et supporté. Le poids immense de l'enveloppe en acier, du revêtement réfractaire et du matériau à l'intérieur doit être géré en toute sécurité par les rouleaux de support et le système d'entraînement. Ces contraintes mécaniques imposent une limite supérieure pratique à la taille du four.

Faire le bon choix pour votre objectif

La taille et la forme optimales d'un four rotatif sont toujours liées à son objectif de traitement principal.

• Si votre objectif principal est un débit maximal : La conception sera dictée par les calculs de capacité, ce qui entraînera probablement un diamètre et une longueur plus grands pour gérer des débits d'alimentation élevés.
• Si votre objectif principal est un traitement thermique précis : La conception privilégiera le temps de rétention et le contrôle de la température, ce qui peut favoriser un four plus long et plus étroit pour assurer un profil de chauffage spécifique.
• Si votre objectif principal est l'efficacité énergétique : La conception sera méticuleusement calculée pour minimiser le volume et les pertes de chaleur, garantissant que le four n'est pas plus grand que ce qui est absolument nécessaire pour répondre à la capacité et au temps de rétention requis.

En fin de compte, la détermination de la taille correcte d'un four rotatif est une discipline d'ingénierie axée sur l'alignement des dimensions physiques avec des résultats de processus spécifiques.

Tableau récapitulatif :

Facteur clé	Impact sur la taille du four
Capacité / Débit d'alimentation	Un débit plus élevé nécessite un diamètre et/ou une longueur plus grands.
Temps de rétention du matériau	Des temps de traitement plus longs nécessitent généralement un four plus long.
Exigences thermiques	Les températures élevées et les charges thermiques déterminent le volume et la conception requis.
Profil du lit de matériau	Influence le diamètre et la vitesse de rotation pour un transfert de chaleur optimal.
