Comment mesure-t-on l'épaisseur d'un revêtement ? Choisissez le bon jauge pour des résultats précis

En bref, l'épaisseur d'un revêtement est le plus souvent mesurée à l'aide d'une jauge électronique non destructive. Cet appareil utilise une sonde qui, lorsqu'elle est placée sur la surface, calcule la distance entre la pointe de la sonde et le matériau de base sous le revêtement. La technologie spécifique utilisée dépend entièrement du type de matériau mesuré.

Le facteur critique dans le choix d'une méthode de mesure est le matériau du substrat — la surface sous le revêtement. Un type de jauge est utilisé pour les métaux magnétiques comme l'acier, tandis qu'un autre est requis pour les métaux non magnétiques comme l'aluminium.

Les principes de la mesure non destructive

Les jauges d'épaisseur électroniques modernes sont rapides, précises et fiables, mais elles fonctionnent selon des principes physiques distincts. Comprendre laquelle utiliser est essentiel pour obtenir une mesure précise.

Induction magnétique (pour les substrats ferreux)

Cette méthode est utilisée pour mesurer les revêtements non magnétiques sur des substrats ferreux comme l'acier ou le fer.

La sonde de la jauge génère un champ magnétique constant. Lorsqu'elle est placée sur la surface revêtue, l'épaisseur de la couche de revêtement modifie ce champ. La jauge mesure précisément cette altération et la convertit en une lecture d'épaisseur.

Courant de Foucault (pour les substrats non ferreux)

Cette technique est utilisée pour mesurer les revêtements non conducteurs sur des substrats conducteurs non ferreux comme l'aluminium, le cuivre ou le laiton.

La sonde génère un signal électrique alternatif à haute fréquence, qui induit des courants électriques tourbillonnants (courants de Foucault) dans le substrat métallique. La distance entre la sonde et le substrat (c'est-à-dire l'épaisseur du revêtement) a un impact direct sur l'amplitude de ces courants. La jauge mesure cet effet pour calculer l'épaisseur.

Sondes combinées

De nombreuses jauges modernes sont des unités "combinées" équipées de sondes pouvant utiliser à la fois les principes d'induction magnétique et de courant de Foucault. L'appareil détecte automatiquement le type de substrat et applique la méthode de mesure correcte.

Comprendre les compromis

Bien que les jauges électroniques soient puissantes, leur précision dépend d'une utilisation appropriée et d'une conscience de leurs limites.

L'étalonnage est non négociable

La lecture d'une jauge n'est aussi bonne que son étalonnage. Pour des résultats fiables, l'appareil doit être étalonné à l'aide d'étalons d'épaisseur connus (cales) sur le substrat spécifique non revêtu que vous prévoyez de mesurer. Cela tient compte des propriétés magnétiques ou conductrices uniques du matériau.

L'état de surface est critique

La surface mesurée doit être propre et relativement lisse. Les débris, la poussière et une rugosité de surface significative peuvent soulever la sonde, entraînant des lectures inexactement élevées.

La géométrie peut interférer

Les mesures prises sur des bords vifs ou des courbes significatives peuvent être moins précises que celles prises sur une surface plane. La sonde a besoin d'un contact complet et stable avec la pièce pour fonctionner correctement.

Distinction des couches de revêtement

Les jauges standard mesurent l'épaisseur totale du revêtement de la sonde au métal de base. Elles ne peuvent pas différencier les couches individuelles, telles qu'une couche d'apprêt, une couche de base et un vernis. Pour cela, des méthodes plus avancées sont nécessaires.

Faire le bon choix pour votre objectif

Le choix de l'approche correcte dépend entièrement des matériaux impliqués et du niveau de précision requis.

• Si votre objectif principal est de mesurer la peinture sur une carrosserie de voiture en acier : Vous avez besoin d'une jauge qui utilise le principe de l'induction magnétique.
• Si votre objectif principal est de mesurer le revêtement en poudre ou l'anodisation sur une pièce en aluminium : Vous devez utiliser une jauge basée sur le principe du courant de Foucault.
• Si vous devez vérifier un revêtement critique sur un composant de grande valeur : Complétez les lectures de la jauge électronique par un sectionnement destructif, où un échantillon est coupé, poli et mesuré au microscope pour une précision ultime.
• Si vous travaillez avec des films à l'échelle nanométrique issus de processus comme le CVD : Vous aurez besoin d'outils de métrologie spécialisés, car les jauges électroniques standard ne sont pas conçues pour ces couches extrêmement fines.

En fin de compte, l'adéquation de la technologie de mesure à votre revêtement et à votre substrat spécifiques est la clé pour obtenir des résultats précis et reproductibles.

Tableau récapitulatif :

Méthode de mesure	Idéal pour le substrat	Principe
Induction magnétique	Ferreux (par exemple, acier, fer)	Mesure la perturbation d'un champ magnétique par des revêtements non magnétiques.
Courant de Foucault	Conducteur non ferreux (par exemple, aluminium, cuivre)	Mesure l'effet de l'épaisseur du revêtement sur les courants électriques induits.
Jauge combinée	Ferreux et non ferreux	Sélectionne automatiquement la méthode correcte (induction magnétique ou courant de Foucault).

Besoin d'une mesure précise de l'épaisseur des revêtements pour votre laboratoire ?

Des mesures précises sont essentielles pour le contrôle qualité, la recherche et le développement. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire de haute qualité, y compris des jauges d'épaisseur de revêtement avancées, pour garantir que vos résultats sont fiables et reproductibles.

Nos experts peuvent vous aider à sélectionner l'instrument parfait pour votre substrat et vos matériaux de revêtement spécifiques.

Contactez KINTEK dès aujourd'hui pour discuter des besoins de mesure de revêtement de votre laboratoire !

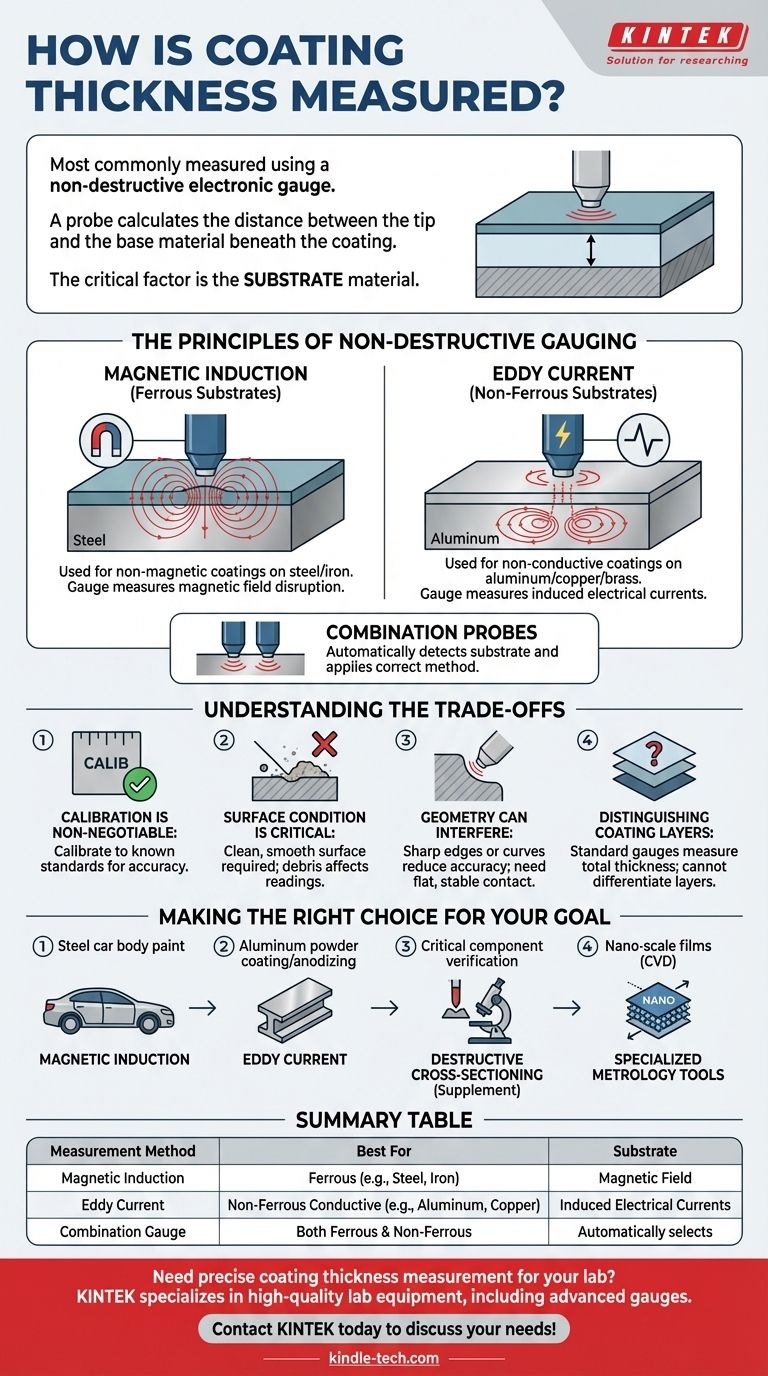

Guide Visuel
