À la base, une fournaise résidentielle est un système de pièces coordonnées conçu pour générer et distribuer la chaleur en toute sécurité. Les principaux composants d'une fournaise à gaz moderne typique comprennent un thermostat, une carte de contrôle, un allumeur, une vanne de gaz, des brûleurs, un échangeur de chaleur et un moteur de ventilateur. Les systèmes plus anciens peuvent utiliser une veilleuse et un thermocouple au lieu d'un allumeur électronique.
Une fournaise est mieux comprise non pas comme un objet unique, mais comme une séquence de trois systèmes intégrés : un système de Contrôle et de Sécurité qui demande de la chaleur, un système d'Allumage et de Combustion qui crée la chaleur, et un système d'Échange de Chaleur et de Distribution qui la livre à votre domicile.

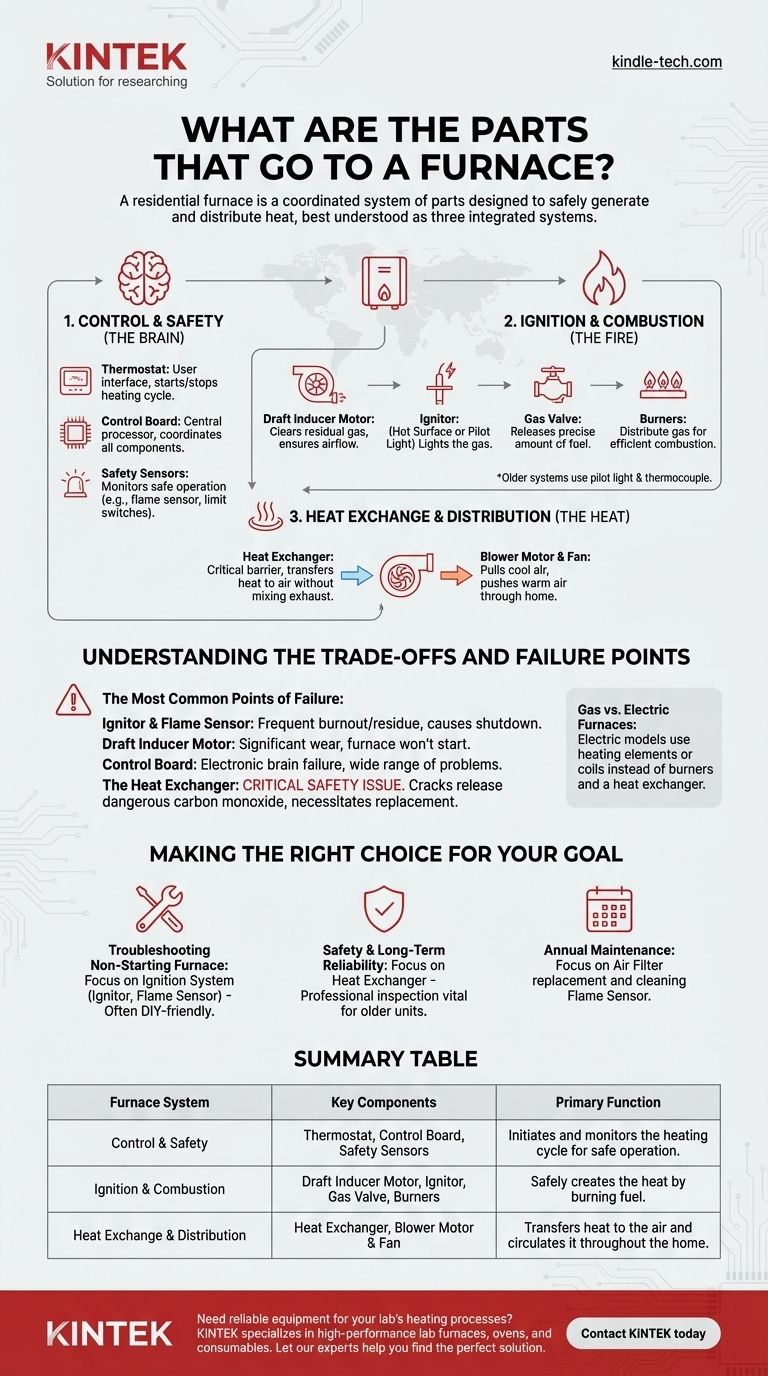

Les systèmes principaux d'une fournaise à gaz
Pour vraiment comprendre votre fournaise, considérez-la comme un processus logique. L'appel de chaleur déclenche une chaîne d'événements, chaque composant jouant un rôle spécifique.
Le système de contrôle (Le cerveau)
Ce système initie et surveille l'ensemble du cycle de chauffage. C'est le système nerveux central de votre fournaise.
- Thermostat : L'interface utilisateur de l'ensemble du système CVC. Bien qu'il ne soit pas physiquement à l'intérieur du boîtier de la fournaise, il envoie le signal initial pour démarrer ou arrêter le processus de chauffage.
- Carte de contrôle : C'est le processeur central de la fournaise. Elle reçoit le signal du thermostat et coordonne les actions de tous les autres composants, de l'allumeur au ventilateur.
- Capteurs de sécurité : Dispositifs cruciaux qui surveillent le fonctionnement sécuritaire. Cela inclut le capteur de flamme, qui confirme que les brûleurs se sont allumés, et les interrupteurs de limite, qui empêchent la fournaise de surchauffer.
Le système d'allumage et de combustion (Le feu)
Une fois que la carte de contrôle confirme qu'il est sûr de procéder, ce système crée la chaleur.
- Moteur d'inducteur de tirage : Ce petit ventilateur fonctionne en premier. Il élimine tout gaz non brûlé résiduel du cycle précédent et assure un flux d'air approprié pour la combustion et l'évacuation.
- Allumeur : Les fournaises modernes utilisent un allumeur à surface chaude, qui est un petit élément qui devient rougeoyant pour allumer le gaz. Les fournaises plus anciennes utilisent une veilleuse constamment allumée à cette fin.
- Vanne de gaz : Une fois l'allumeur chaud, la carte de contrôle signale à la vanne de gaz de s'ouvrir, libérant une quantité précise de gaz naturel ou de propane vers les brûleurs.
- Brûleurs : Ce sont des tubes qui distribuent le gaz, lui permettant de se mélanger à l'air et de brûler proprement et efficacement lorsqu'il est allumé.
Le système d'échange de chaleur et de distribution (La chaleur)
Le rôle de ce système est de transférer la chaleur de la combustion dans l'air et de déplacer cet air chaud dans votre maison.
- Échangeur de chaleur : C'est la barrière critique entre les gaz de combustion et votre air respirable. C'est une chambre métallique scellée qui devient extrêmement chaude à cause des brûleurs. L'air de votre maison souffle sur l'extérieur de l'échangeur de chaleur, absorbant la chaleur sans jamais toucher les fumées d'échappement toxiques.
- Moteur de ventilateur et ventilateur : C'est le puissant ventilateur qui aspire l'air frais des conduits de retour de votre maison, le pousse à travers l'échangeur de chaleur chaud, puis envoie l'air nouvellement réchauffé dans vos conduits d'alimentation pour chauffer vos espaces de vie.
Comprendre les compromis et les points de défaillance
Connaître les pièces est utile, mais savoir ce qui tombe en panne couramment est essentiel pour le dépannage.
Les points de défaillance les plus courants
- Allumeur et capteur de flamme : Ce sont les points de défaillance les plus fréquents. L'allumeur à surface chaude est fragile et s'épuise avec le temps. Le capteur de flamme peut être recouvert de résidus et ne pas détecter la flamme, ce qui entraîne l'arrêt de la fournaise par mesure de sécurité.
- Moteur d'inducteur de tirage : Parce que ce moteur doit démarrer avant chaque cycle de chauffage, il subit une usure importante et est un point de défaillance courant, entraînant une fournaise qui ne démarre pas.
- Carte de contrôle : En tant que cerveau électronique, une défaillance de la carte de contrôle peut causer un large éventail de problèmes, d'une fournaise complètement morte à un comportement erratique.
- L'échangeur de chaleur : Une défaillance ici est la plus grave. Une fissure dans l'échangeur de chaleur peut permettre au monoxyde de carbone dangereux de se mélanger à l'air de votre maison. C'est un problème de sécurité critique et nécessite presque toujours un remplacement complet de la fournaise.
Fournaises à gaz vs. électriques
Bien que la plupart des fournaises utilisent du gaz, il existe des modèles électriques. Leur principale différence est le système de combustion. Au lieu de brûleurs et d'un échangeur de chaleur, ils utilisent de grands éléments chauffants ou des serpentins, similaires à un grille-pain géant, pour chauffer l'air directement lorsque le ventilateur le pousse.
Faire le bon choix pour votre objectif
Votre raison d'apprendre les pièces de la fournaise dicte où vous devriez concentrer votre attention.
- Si votre objectif principal est de dépanner une fournaise qui ne démarre pas : Examinez d'abord le système d'allumage. Vérifiez si l'allumeur à surface chaude brille ou si le capteur de flamme a besoin d'être nettoyé, car ce sont les réparations les plus courantes et souvent réalisables par soi-même.
- Si votre objectif principal est la sécurité et la fiabilité à long terme : Portez une attention particulière à l'échangeur de chaleur. Une inspection professionnelle des fissures est vitale sur les unités plus anciennes, car cela représente le plus grand risque de sécurité.
- Si votre objectif principal est d'effectuer un entretien annuel : Vos tâches clés sont de remplacer le filtre à air du système (essentiel pour le flux d'air) et de nettoyer le capteur de flamme pour assurer un fonctionnement fiable.
En comprenant comment ces composants fonctionnent ensemble en tant que système, vous pouvez mieux diagnostiquer les problèmes, communiquer avec les techniciens et maintenir la sécurité de votre maison.
Tableau récapitulatif :
| Système de fournaise | Composants clés | Fonction principale |
|---|---|---|
| Contrôle et sécurité | Thermostat, carte de contrôle, capteurs de sécurité | Initie et surveille le cycle de chauffage pour un fonctionnement sécuritaire. |
| Allumage et combustion | Moteur d'inducteur de tirage, allumeur, vanne de gaz, brûleurs | Crée la chaleur en toute sécurité en brûlant du combustible. |
| Échange de chaleur et distribution | Échangeur de chaleur, moteur de ventilateur et ventilateur | Transfère la chaleur à l'air et la fait circuler dans toute la maison. |
