Quel instrument est utilisé pour mesurer le vide ? Choisir le bon manomètre pour votre plage de pression

La réponse courte est qu'il n'existe pas d'instrument unique pour mesurer le vide. L'outil correct, connu sous le nom de manomètre à vide, dépend entièrement du niveau de vide que vous devez mesurer, car la physique de la mesure doit changer à mesure que le nombre de molécules de gaz diminue.

Le défi central de la mesure du vide est qu'un seul manomètre ne peut pas couvrir toute la plage de pression, de l'atmosphère au vide quasi parfait. Le bon instrument correspond toujours directement au niveau de vide spécifique, déterminé par la propriété physique du gaz résiduel la plus pratique à mesurer.

Pourquoi un seul manomètre ne suffit pas : Comprendre les plages de vide

Pour sélectionner le bon manomètre, vous devez d'abord comprendre que le "vide" n'est pas un état unique, mais un vaste spectre de pressions, chacune nécessitant une approche de mesure différente.

Qu'est-ce qu'un vide ?

Un vide est tout espace où la pression du gaz est inférieure à la pression atmosphérique ambiante. C'est une mesure de l'absence de matière.

Les principales plages de vide

Les ingénieurs et les scientifiques divisent généralement le spectre du vide en plusieurs plages. À mesure que la pression diminue, le nombre de molécules de gaz par centimètre cube chute, ce qui force un changement de stratégie de mesure.

• Vide faible (vide grossier) : ~1 à 760 Torr (pression atmosphérique).
• Vide moyen : ~10⁻³ à 1 Torr.
• Vide poussé (HV) : ~10⁻⁹ à 10⁻³ Torr.
• Vide ultra-poussé (UHV) : Inférieur à 10⁻⁹ Torr.

Comment fonctionnent les manomètres : Mesure directe vs. indirecte

La différence fondamentale entre les manomètres réside dans le fait qu'ils mesurent la pression directement ou l'infèrent d'une autre propriété. C'est le concept le plus important pour choisir le bon outil.

Manomètres directs : Mesure de la force physique

Dans les plages de vide faible, il y a suffisamment de molécules de gaz pour exercer une force physique mesurable. Les manomètres directs mesurent cette force.

Ces manomètres sont indépendants du type de gaz, ce qui signifie que leurs lectures sont précises quel que soit le gaz mesuré (par exemple, air, argon, hélium). Un exemple courant est le manomètre à capacitance.

Manomètres indirects : Inférence de la pression à partir des propriétés du gaz

Dans le vide poussé et ultra-poussé, il y a trop peu de molécules pour exercer une force détectable. Au lieu de cela, les manomètres indirects mesurent une propriété du gaz qui change de manière prévisible avec la pression, comme la conductivité thermique ou la probabilité d'ionisation.

Ces manomètres sont dépendants du type de gaz et sont généralement calibrés pour l'azote ou l'air. Les utiliser avec d'autres gaz nécessite l'application d'un facteur de correction pour obtenir une lecture précise.

Types courants de manomètres à vide expliqués

Chaque type de manomètre est conçu pour fonctionner dans une plage de pression spécifique où son principe physique sous-jacent est le plus efficace.

Pour le vide faible : Manomètres Pirani et à thermocouple

Ce sont des manomètres à conductivité thermique. Ils fonctionnent en chauffant un filament métallique et en mesurant la quantité de chaleur qu'il perd dans le gaz ambiant.

Plus il y a de molécules de gaz (pression plus élevée), plus elles évacuent de chaleur, refroidissant le fil. Moins il y a de molécules (pression plus faible), moins il y a de perte de chaleur. Ce changement est corrélé à une lecture de pression. Ils sont excellents pour surveiller le pompage initial d'un système.

Pour le vide poussé : Manomètres à ionisation à cathode chaude

Une fois que la pression est trop faible pour que les effets thermiques soient utiles, les manomètres à ionisation prennent le relais. Un filament chaud émet des électrons, qui traversent le vide et entrent en collision avec les quelques molécules de gaz restantes, créant des ions positifs.

Le manomètre mesure le courant électrique résultant de ces ions. Un courant ionique plus élevé signifie qu'il y a plus de molécules de gaz présentes, ce qui indique une pression plus élevée. Le manomètre Bayard-Alpert est un type très courant.

Pour le vide poussé et ultra-poussé : Manomètres à cathode froide

Également connus sous le nom de manomètres de Penning, ceux-ci fonctionnent de manière similaire aux manomètres à cathode chaude en mesurant le courant ionique. Cependant, ils utilisent une décharge à haute tension dans un champ magnétique pour créer des ions au lieu d'un filament chauffé.

Cela les rend plus robustes et moins sujets à la défaillance, mais ils sont généralement moins précis que leurs homologues à cathode chaude.

Comprendre les compromis pratiques

Le choix d'un manomètre ne dépend pas seulement de la plage de pression ; il implique de comprendre les limitations critiques qui peuvent affecter vos mesures et la santé de votre système.

Dépendance à la composition du gaz

C'est le piège le plus courant avec les manomètres indirects (Pirani, Ionisation). Si votre système est rempli d'argon mais que votre manomètre est calibré pour l'air, la lecture sera incorrecte. Sachez toujours pour quel gaz votre manomètre est calibré et appliquez le facteur de conversion correct si nécessaire.

Contamination et défaillance

Les manomètres à ionisation à cathode chaude sont sensibles. Les faire fonctionner à une pression trop élevée (supérieure à 10⁻³ Torr) entraînera rapidement la défaillance du filament. Ils peuvent également être contaminés par les gaz de processus, ce qui altère leur précision.

Le problème du croisement

Parce qu'aucun manomètre unique ne couvre tout le spectre, la plupart des systèmes de vide nécessitent au moins deux types : un pour l'étape de "pompage grossier" initiale (comme un Pirani) et un autre pour l'étape de vide poussé (comme un manomètre à ionisation). La gestion de la transition entre ces manomètres est un élément clé du fonctionnement d'un système de vide.

Sélectionner le bon manomètre pour votre application

Votre choix doit être dicté par votre objectif final et la plage de pression spécifique que vous devez contrôler ou surveiller.

• Si votre objectif principal est le pompage initial (vide grossier) : Un manomètre Pirani ou à thermocouple est le choix robuste et économique.
• Si votre objectif principal est de surveiller un processus sous vide poussé (par exemple, revêtement ou analyse) : Un manomètre à ionisation à cathode chaude (Bayard-Alpert) offre la précision nécessaire dans la plage de vide poussé.
• Si vous avez besoin d'un manomètre robuste pour un processus industriel sous vide poussé : Un manomètre à cathode froide (Penning) offre fiabilité et longue durée de vie.
• Si vous avez besoin d'une précision indépendante du gaz pour le contrôle de processus dans la plage basse à moyenne : Un manomètre à capacitance est la norme définitive.

En fin de compte, comprendre comment fonctionne un manomètre est la clé pour faire confiance à sa mesure et atteindre votre objectif.

Tableau récapitulatif :

Plage de vide	Pression (Torr)	Type de manomètre principal	Principe clé
Vide faible (grossier)	1 à 760	Pirani / Thermocouple	Conductivité thermique
Vide moyen	10⁻³ à 1	Manomètre à capacitance	Mesure directe de la force
Vide poussé (HV)	10⁻⁹ à 10⁻³	Ionisation à cathode chaude	Courant d'ionisation
Vide ultra-poussé (UHV)	< 10⁻⁹	Cathode froide (Penning)	Ionisation dans un champ magnétique

Besoin d'aide d'experts pour choisir le bon manomètre à vide ?

Le choix du manomètre à vide correct est essentiel pour la précision et la fiabilité de vos processus de laboratoire. Un mauvais choix peut entraîner des erreurs de mesure, des dommages matériels et des échecs de processus.

KINTEK est votre partenaire de confiance pour tous les besoins en équipement de laboratoire. Nous sommes spécialisés dans la fourniture des manomètres à vide précis et des solutions de vide complètes dont votre laboratoire a besoin. Nos experts vous aideront à :

• Sélectionner le manomètre idéal pour votre plage de pression et votre application spécifiques (par exemple, revêtement, analyse, R&D).
• Éviter les pièges courants tels que les erreurs de composition de gaz et la défaillance des manomètres.
• Assurer des performances optimales et la longévité de vos systèmes de vide.

Ne laissez pas vos mesures de vide au hasard. Contactez KINTEK dès aujourd'hui pour une consultation et assurez-vous que votre laboratoire fonctionne avec précision et confiance.

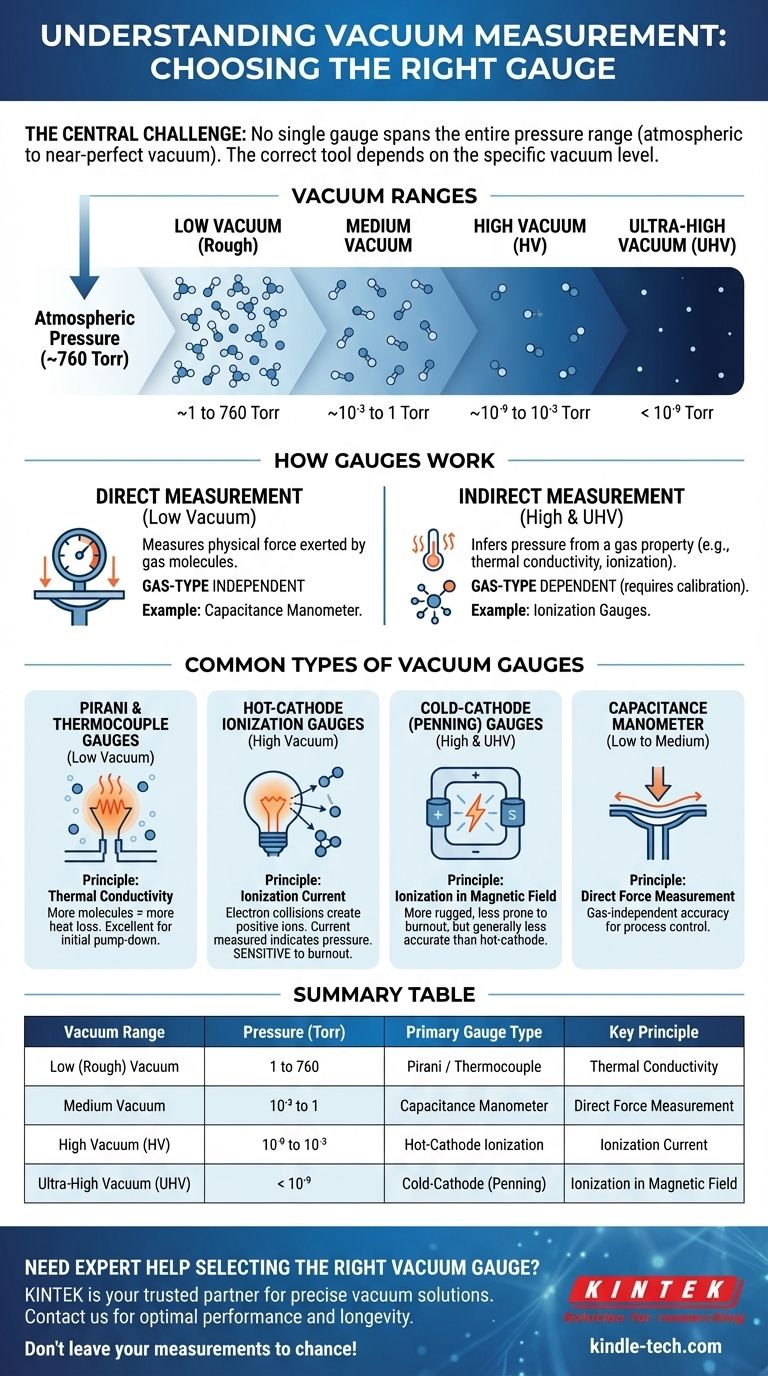

Guide Visuel
