En pratique, le graphite est considéré comme un matériau à haute conductivité électrique et thermique. Bien que sa conductivité exacte varie considérablement en fonction de sa forme, de sa pureté et de son orientation, sa capacité à conduire l'électricité est une caractéristique déterminante, découlant d'une structure atomique unique qui lui confère des propriétés similaires à celles des métaux à certains égards et à celles des céramiques à d'autres.
Le point essentiel est que la conductivité du graphite n'est pas une valeur unique mais une gamme de comportements. Sa structure carbonée en couches unique permet aux électrons de se déplacer librement le long de ses plans, créant une conductivité élevée, mais cette propriété dépend fortement de la qualité spécifique, de la pureté et de l'orientation cristalline du matériau.

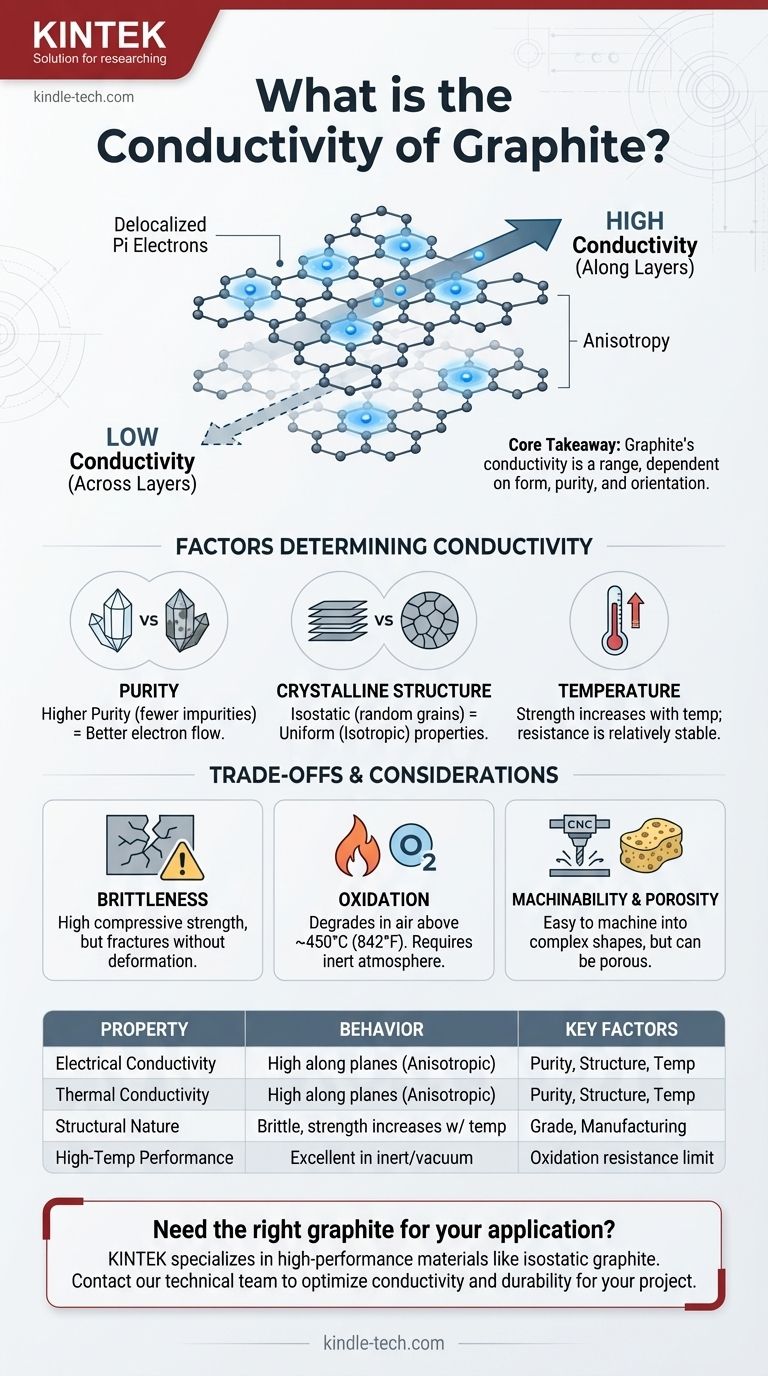

La source de la conductivité du graphite
Pour comprendre pourquoi le graphite conduit l'électricité, nous devons examiner sa structure au niveau atomique. Elle est fondamentalement différente de la plupart des autres non-métaux.
Une structure atomique unique
Le graphite est constitué d'atomes de carbone disposés en un réseau hexagonal. Ces réseaux forment de vastes feuilles bidimensionnelles, souvent comparées à des couches de grillage à poules, qui sont empilées les unes sur les autres.
Électrons pi délocalisés
Au sein de chacune de ces couches, chaque atome de carbone est lié à trois autres. Cela laisse un électron de la couche externe – un électron pi – non lié. Ces électrons sont « délocalisés », ce qui signifie qu'ils ne sont pas liés à un seul atome et peuvent se déplacer librement le long de toute la couche. Cette mer d'électrons mobiles est précisément ce qui permet au graphite de conduire l'électricité si efficacement, un peu comme les électrons dans un métal.
Anisotropie : pourquoi la direction compte
Cependant, les forces faibles qui maintiennent ces couches ensemble ne permettent pas aux électrons de sauter facilement entre elles. Cela crée une propriété appelée anisotropie, où les propriétés d'un matériau diffèrent selon la direction.
La conductivité électrique et thermique du graphite est extrêmement élevée le long des couches mais très faible à travers elles. C'est un facteur critique dans toute application avancée.
Facteurs déterminant la conductivité finale
Tout le graphite n'est pas identique. Les formes disponibles dans le commerce, telles que le graphite isostatique mentionné dans les spécifications techniques, sont conçues pour des caractéristiques de performance spécifiques.
Le rôle de la pureté
Comme pour tout conducteur, les impuretés perturbent le flux d'électrons. Le graphite de la plus haute pureté, avec des niveaux d'impuretés inférieurs à 5 parties par million (ppm), offre le meilleur potentiel de conductivité élevée car le chemin des électrons est moins obstrué.
L'impact de la structure cristalline
Dans un monocristal de graphite parfait, l'anisotropie est extrême. Cependant, la plupart des formes industrielles, comme le graphite isostatique, sont polycristallines.
Le graphite isostatique est formé sous haute pression dans toutes les directions, créant un matériau avec des millions de minuscules cristaux de graphite (grains) orientés aléatoirement. Ce processus moyenne les propriétés directionnelles, ce qui donne un matériau avec une conductivité électrique et thermique plus uniforme, ou isotrope, dans toutes les directions.
L'influence de la température
Alors que de nombreux matériaux perdent de leur conductivité en chauffant, le graphite présente un comportement inhabituel. Sa résistance mécanique augmente en fait avec la température jusqu'à un certain point. Sa résistance électrique est également relativement stable par rapport aux métaux, ce qui le rend adapté aux applications électriques à haute température comme les éléments de four.
Comprendre les compromis
La combinaison unique de propriétés du graphite s'accompagne de limitations importantes qui doivent être prises en compte dans toute conception.
Fragilité mécanique vs. résistance
Bien que sa résistance à la compression soit élevée et augmente avec la température, le graphite est un matériau fragile. Contrairement aux métaux, il se fracturera sans se déformer sous un impact élevé ou une contrainte de traction.
Oxydation en atmosphère
Le graphite a une excellente résistance aux chocs thermiques et fonctionne bien à des températures extrêmes, mais c'est généralement sous vide ou dans une atmosphère inerte. Lorsqu'il est exposé à l'oxygène à des températures élevées (généralement supérieures à 450 °C ou 842 °F), il commencera à s'oxyder et à se dégrader.
Usinabilité et porosité
L'un des plus grands avantages du graphite est sa facilité d'usinage en formes complexes. Cependant, selon la qualité et le processus de fabrication, il peut présenter un certain niveau de porosité, ce qui peut être une préoccupation dans les applications sous vide poussé ou ultra-pures où le dégazage ou la contamination est un risque.
Faire le bon choix pour votre objectif
Le « meilleur » graphite est celui qui est optimisé pour votre défi d'ingénierie spécifique.
- Si votre objectif principal est une conductivité électrique maximale : Recherchez des qualités de graphite de haute pureté et hautement cristallines, et soyez prêt à gérer les défis de son comportement anisotrope (directionnel).
- Si votre objectif principal est une performance uniforme et prévisible : Le graphite isostatique est le choix supérieur, car son orientation aléatoire des grains offre des propriétés thermiques et électriques constantes dans toutes les directions.
- Si votre objectif principal est les applications électriques à haute température : La faible résistance électrique du graphite, sa haute résistance aux chocs thermiques et sa résistance croissante avec la température en font un candidat idéal, à condition que l'atmosphère soit contrôlée pour éviter l'oxydation.
En fin de compte, exploiter la puissance du graphite vient de la compréhension que sa forme dicte sa fonction.
Tableau récapitulatif :
| Propriété | Comportement dans le graphite | Facteurs d'influence clés |
|---|---|---|
| Conductivité électrique | Élevée le long des plans cristallins (anisotrope) | Pureté, structure cristalline (par exemple, isotrope vs. anisotrope), température |
| Conductivité thermique | Élevée le long des plans cristallins (anisotrope) | Pureté, structure cristalline, température |
| Nature structurelle | Fragile, mais la résistance augmente avec la température | Qualité, processus de fabrication (par exemple, pressage isostatique) |
| Performance à haute température | Excellente dans les atmosphères inertes/sous vide | Résistance à l'oxydation au-dessus de ~450 °C (842 °F) |
