La différence fondamentale entre le nitrure LPCVD et PECVD réside dans la source d'énergie utilisée pour la réaction de dépôt. Le dépôt chimique en phase vapeur à basse pression (LPCVD) repose uniquement sur une énergie thermique élevée (600-800°C) pour décomposer les gaz précurseurs. En revanche, le dépôt chimique en phase vapeur assisté par plasma (PECVD) utilise un champ électrique pour générer un plasma, permettant à la réaction de se produire à des températures beaucoup plus basses (généralement inférieures à 400°C).
Ce choix ne consiste pas à déterminer quel processus est "meilleur", mais lequel est approprié pour la tâche. La décision repose sur un compromis critique : le LPCVD offre une qualité de film et une conformité supérieures au prix d'un budget thermique élevé, tandis que le PECVD permet un traitement à basse température et un contrôle des contraintes au prix d'une pureté et d'une densité de film inférieures.
La différence fondamentale : Énergie thermique vs. plasma
La méthode utilisée pour fournir de l'énergie à la réaction chimique dicte chaque différence majeure entre les films de nitrure de silicium résultants.
LPCVD : Activation thermique à haute température
Les processus LPCVD reposent exclusivement sur la chaleur pour entraîner la réaction chimique. Les substrats sont placés dans un four et chauffés à des températures dépassant souvent 700°C.
À ces températures élevées, les gaz précurseurs (généralement le dichlorosilane et l'ammoniac) ont suffisamment d'énergie thermique pour réagir à la surface du substrat, formant un film de nitrure de silicium solide.
Ce processus est limité par la réaction de surface, ce qui signifie que le taux de dépôt est contrôlé par la réaction à la surface plutôt que par la vitesse à laquelle le gaz y parvient.
PECVD : Activation plasma à basse température
Le PECVD introduit une troisième variable : le plasma. Un champ électrique RF (radiofréquence) est appliqué à la chambre, ce qui ionise les gaz précurseurs (généralement le silane et l'ammoniac ou l'azote).
Ce plasma énergétique crée des radicaux chimiques hautement réactifs qui peuvent former un film de nitrure de silicium à la surface du substrat sans nécessiter de températures élevées.
Comme il ne dépend pas uniquement de l'énergie thermique, le PECVD peut fonctionner à des températures significativement plus basses, souvent entre 250 et 350°C.
Impact sur les propriétés clés du film
La différence dans le mécanisme de dépôt a des conséquences directes et prévisibles sur les caractéristiques physiques du film de nitrure de silicium.
Composition et pureté du film
Le nitrure LPCVD est un film très pur et stœchiométrique, se rapprochant étroitement de la formule chimique idéale (Si₃N₄). Il a une très faible teneur en hydrogène.
Le nitrure PECVD est techniquement un nitrure-hydrure de silicium (SiₓNᵧ:H). Il contient une quantité significative d'hydrogène (souvent 5-20%) incorporée dans le film, qui est un sous-produit de la chimie du plasma.
Contrainte du film
Le nitrure LPCVD est presque toujours fortement en traction. Cette contrainte élevée est le résultat du dépôt à haute température et des propriétés du matériau.
La contrainte du nitrure PECVD est réglable. En ajustant les paramètres du processus comme la puissance RF, la pression et les rapports de gaz, la contrainte du film peut être ajustée de la compression à une faible traction, ce qui est un avantage majeur pour de nombreuses applications.
Conformité (couverture d'étape)
Le LPCVD offre une excellente conformité, leader de l'industrie. Parce qu'il s'agit d'un processus limité par la réaction de surface, il recouvre uniformément les topographies complexes à rapport d'aspect élevé.
Le PECVD a généralement une faible conformité. Le dépôt est plus directionnel ou "en ligne de mire", ce qui entraîne des films plus épais sur les surfaces supérieures et des films beaucoup plus minces sur les parois latérales.
Densité et résistance à la gravure
Le LPCVD produit un film très dense et de haute qualité. Cette densité en fait une excellente barrière chimique avec un très faible taux de gravure humide dans l'acide fluorhydrique (HF).
Les films PECVD sont moins denses en raison de leur structure amorphe et de leur teneur élevée en hydrogène. Il en résulte un taux de gravure humide significativement plus rapide par rapport au nitrure LPCVD.
Comprendre les compromis
Le choix d'une méthode de dépôt nécessite de reconnaître les limitations inhérentes à chaque processus.
La principale limitation du LPCVD : Le budget thermique
La température de processus élevée du LPCVD est sa plus grande contrainte. Il ne peut pas être utilisé dans les dernières étapes de fabrication (Back End of Line) si des matériaux sensibles à la température, tels que des interconnexions en aluminium, sont déjà présents sur la tranche. La contrainte de traction élevée peut également poser problème pour des structures délicates comme les MEMS.
La principale limitation du PECVD : La qualité du film
L'hydrogène incorporé dans les films PECVD peut être un inconvénient. Il peut affecter les propriétés électriques du film (par exemple, le piégeage de charge) et sa stabilité à long terme. La densité plus faible en fait également une barrière ou un masque dur moins robuste que le nitrure LPCVD.
Faire le bon choix pour votre application
Votre choix doit être entièrement dicté par les contraintes de votre application et les propriétés de film souhaitées.
- Si votre objectif principal est un masque ou une couche diélectrique de haute pureté, dense et conforme pour les processus à haute température : Le LPCVD est le choix supérieur en raison de sa stœchiométrie, de son faible taux de gravure et de son excellente couverture d'étape.
- Si votre objectif principal est une couche de passivation sur un dispositif fini ou un film à contrainte contrôlée pour les MEMS : Le PECVD est la seule option viable en raison de sa basse température de dépôt et de sa contrainte réglable.
- Si vous avez besoin de recouvrir uniformément des tranchées profondes ou des structures 3D complexes : L'excellente conformité du LPCVD en fait le choix par défaut, à condition que votre appareil puisse supporter la chaleur.
En fin de compte, comprendre la relation entre le mécanisme de dépôt et les propriétés du film résultant vous permet de sélectionner l'outil précis pour votre objectif d'ingénierie.
Tableau récapitulatif :
| Propriété | Nitrure LPCVD | Nitrure PECVD |
|---|---|---|
| Température de dépôt | 600-800°C | < 400°C (généralement 250-350°C) |
| Contrainte du film | Forte traction | Réglable (de compressive à faible traction) |
| Conformité | Excellente | Faible |
| Composition du film | Si₃N₄ stœchiométrique (faible teneur en hydrogène) | Nitrure-hydrure de silicium (5-20% d'hydrogène) |
| Densité / Résistance à la gravure | Haute densité, faible taux de gravure HF | Moins dense, taux de gravure HF plus élevé |
| Limitation principale | Budget thermique élevé | Moins bonne pureté/stabilité du film |
Vous avez du mal à choisir le bon processus de dépôt de nitrure pour les besoins spécifiques de votre laboratoire ? Le choix entre LPCVD et PECVD est essentiel pour obtenir des propriétés de film optimales, que vous ayez besoin de revêtements conformes de haute pureté ou de couches de passivation à basse température. KINTEK est spécialisé dans la fourniture des équipements de laboratoire et des consommables précis nécessaires à la fabrication avancée de semi-conducteurs et de MEMS. Nos experts peuvent vous aider à sélectionner le système idéal pour garantir que votre recherche ou votre production atteigne ses objectifs de qualité, de rendement et de performance.
Discutons de vos exigences d'application — contactez notre équipe dès aujourd'hui pour une consultation personnalisée !

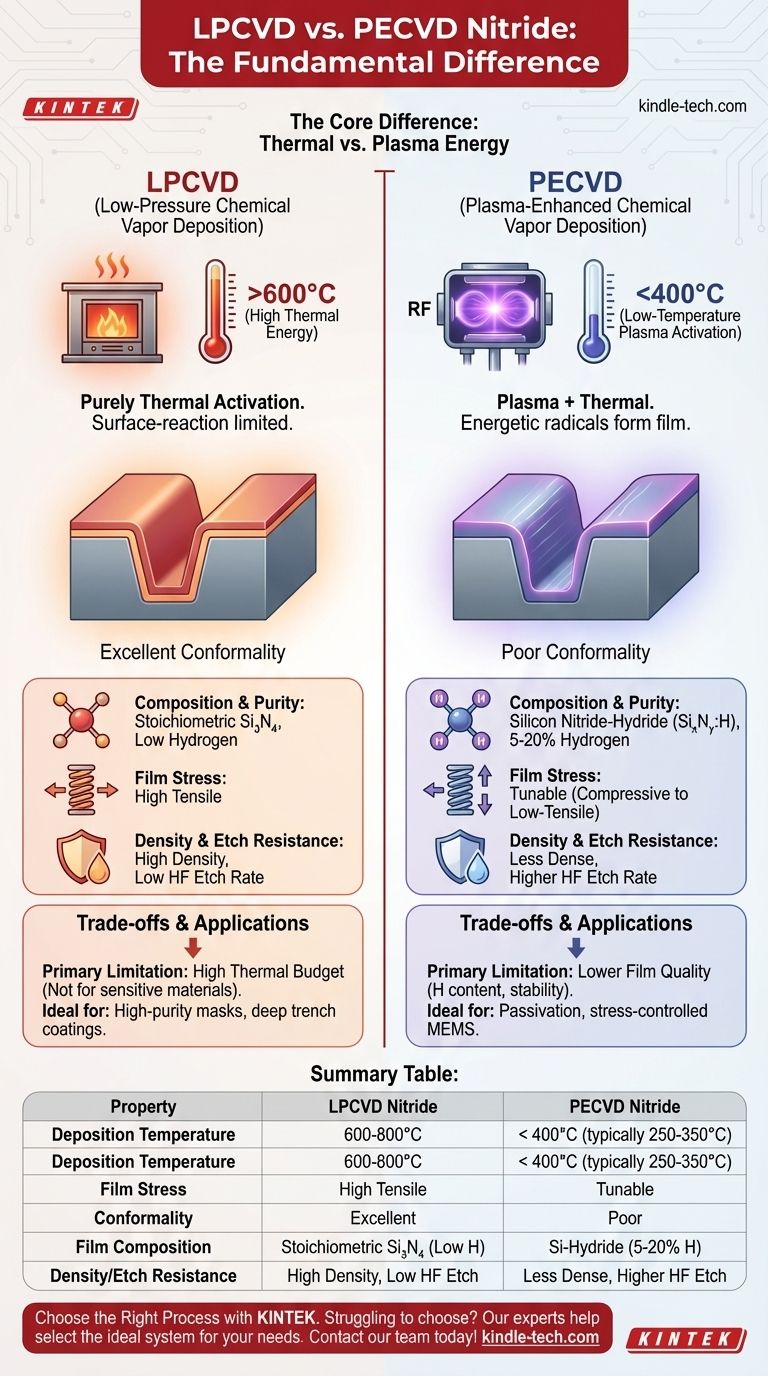

Guide Visuel
