Le carbone amorphe diamant (DLC) n'est pas un matériau unique et monolithique. Il s'agit plutôt d'une classe de films de carbone amorphe qui présentent certaines des propriétés précieuses du diamant naturel. Le "matériau" est fondamentalement du carbone, mais ses atomes sont arrangés dans un état désordonné qui contient un mélange de liaisons chimiques de type diamant et de type graphite. Cette structure unique est ce qui confère au DLC sa combinaison recherchée de dureté, de faible friction et de résistance chimique.
Le concept fondamental à saisir est que "DLC" décrit une famille de revêtements ajustables, et non une substance spécifique. Les propriétés d'un revêtement DLC sont déterminées par le rapport de ses liaisons chimiques internes et l'inclusion d'autres éléments, ce qui permet de l'ingénierie pour des applications spécifiques comme la résistance à l'usure ou la lubrification.
La composition de base : une histoire de deux liaisons
Pour comprendre le DLC, vous devez comprendre les deux façons dont les atomes de carbone peuvent se lier. L'équilibre entre ces deux types de liaisons dicte les propriétés finales du revêtement.
La liaison diamant (sp³)
Il s'agit d'une liaison tétraédrique, où un atome de carbone est fortement lié à quatre autres. C'est le même type de liaison que l'on trouve dans le diamant naturel.
Cette structure est responsable de l'extrême dureté, de la rigidité et de la résistance à l'usure associées au DLC. Un pourcentage plus élevé de liaisons sp³ donne un revêtement plus dur, plus "semblable au diamant".
La liaison graphite (sp²)
Il s'agit d'une liaison plane trigonale, où un atome de carbone est lié à trois autres dans un plan plat. C'est la structure de liaison que l'on trouve dans le graphite.
Ces liaisons confèrent les propriétés de lubricité (faible friction) et de conductivité électrique. Les plans peuvent glisser facilement les uns sur les autres, c'est pourquoi le graphite est un bon lubrifiant sec.
Tout est une question de rapport
Un film DLC est une matrice amorphe contenant un mélange d'atomes de carbone liés sp³ et sp². Le rapport sp³ sur sp² est le facteur le plus critique définissant les performances du revêtement. Ce n'est pas un cristal comme le diamant, mais un réseau désordonné.
Types clés de DLC et leur objectif
Les ingénieurs peuvent manipuler la composition pour créer différentes "variantes" de DLC, chacune optimisée pour une tâche différente.
DLC hydrogéné (a-C:H)
C'est la forme de DLC la plus courante et la plus rentable. Pendant le processus de dépôt, l'hydrogène est incorporé dans la structure du carbone amorphe.
Les atomes d'hydrogène aident à stabiliser le réseau aléatoire et à terminer les liaisons "pendantes". Cela se traduit généralement par un excellent revêtement polyvalent avec une très faible friction, une bonne dureté et une haute résistance à la corrosion.
DLC non hydrogéné (ta-C)
Souvent appelé carbone amorphe tétraédrique (ta-C), cette forme a un pourcentage beaucoup plus élevé de liaisons sp³ de type diamant (jusqu'à 85 %). Elle contient peu ou pas d'hydrogène.
Il en résulte le type de DLC le plus dur, le plus rigide et le plus résistant à l'usure, approchant souvent les propriétés du diamant naturel. Il est utilisé dans les applications les plus exigeantes, comme sur les outils de coupe.
DLC dopé
Pour affiner davantage les propriétés, d'autres éléments peuvent être intentionnellement ajoutés (ou "dopés") au film.
Les dopants courants comprennent le silicium (Si), qui peut augmenter la stabilité thermique et réduire les contraintes internes, et des métaux comme le tungstène (W) ou le titane (Ti), qui peuvent augmenter la ténacité et la capacité de charge.
Comprendre les compromis et les limitations
Bien que puissant, le DLC est un revêtement spécialisé et non une solution universelle. Comprendre ses limitations est essentiel pour une application réussie.
Contrainte interne et adhérence
Les revêtements à très haute teneur en sp³, comme le ta-C, ont une contrainte de compression interne élevée. Cela peut provoquer le délaminage ou le décollement du revêtement du substrat si la préparation de surface et le processus d'application ne sont pas parfaitement contrôlés.
Stabilité à la température
Les revêtements DLC ont une température de fonctionnement limitée. À des températures élevées (généralement à partir d'environ 350 °C pour l'a-C:H), les liaisons sp³ dures peuvent commencer à se convertir en liaisons sp² plus douces dans un processus appelé graphitisation. Cela entraîne une perte de dureté et de qualités protectrices du revêtement.
C'est un revêtement, pas un matériau en vrac
C'est une distinction cruciale. Le DLC est un film très mince (généralement 1 à 5 microns) appliqué sur la surface d'un composant. Il protège la surface de l'usure et de la friction mais n'ajoute pas de résistance structurelle à la pièce sous-jacente. Le matériau du substrat doit être suffisamment solide pour supporter la charge par lui-même.
Comment spécifier le bon DLC pour votre objectif
La sélection du DLC correct nécessite d'adapter la formulation au principal défi d'ingénierie.
- Si votre objectif principal est une dureté et une résistance à l'usure extrêmes : Spécifiez un revêtement de carbone amorphe tétraédrique non hydrogéné (ta-C) pour sa haute teneur en sp³.
- Si votre objectif principal est une faible friction et des performances générales : Un carbone amorphe hydrogéné standard (a-C:H) est le choix le plus polyvalent et le plus rentable.
- Si votre objectif principal est la performance dans des environnements à haute température ou à forte humidité : Recherchez un DLC dopé au silicium (Si-DLC), qui offre une stabilité thermique supérieure et une friction plus faible dans des conditions humides.
- Si votre objectif principal est la ténacité et la capacité de charge sur des substrats plus souples : Un DLC dopé au métal (comme le W-DLC) peut offrir une meilleure ductilité et un meilleur support.
En comprenant le DLC comme une plateforme ajustable plutôt que comme un matériau unique, vous pouvez sélectionner précisément le bon revêtement pour résoudre votre défi d'ingénierie.
Tableau récapitulatif :
| Type de DLC | Caractéristiques clés | Application principale |
|---|---|---|
| Hydrogéné (a-C:H) | Faible friction, bonne dureté, résistant à la corrosion | Résistance à l'usure à usage général |
| Non hydrogéné (ta-C) | Dureté extrême, haute résistance à l'usure | Applications exigeantes (ex. : outils de coupe) |
| Dopé (ex. : Si-DLC, W-DLC) | Stabilité thermique, ténacité ou capacité de charge améliorées | Environnements à haute température ou à forte charge |
Optimisez vos composants avec le bon revêtement DLC
Le choix de la bonne formulation de carbone amorphe diamant (DLC) est essentiel pour maximiser les performances, que votre priorité soit une dureté extrême, une faible friction ou une stabilité thermique. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire et de consommables avancés pour l'ingénierie de surface et l'analyse de revêtements.
Notre expertise peut vous aider à :
- Identifier le type de DLC idéal (a-C:H, ta-C ou dopé) pour vos défis spécifiques d'usure, de friction ou environnementaux.
- Assurer une adhérence et des performances appropriées en comprenant la préparation du substrat et les limitations du revêtement.
- Atteindre une durée de vie plus longue des composants et une efficacité améliorée grâce à une solution de surface précisément conçue.
Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions peuvent améliorer les capacités de votre laboratoire en matière de tests de matériaux et de développement de revêtements.

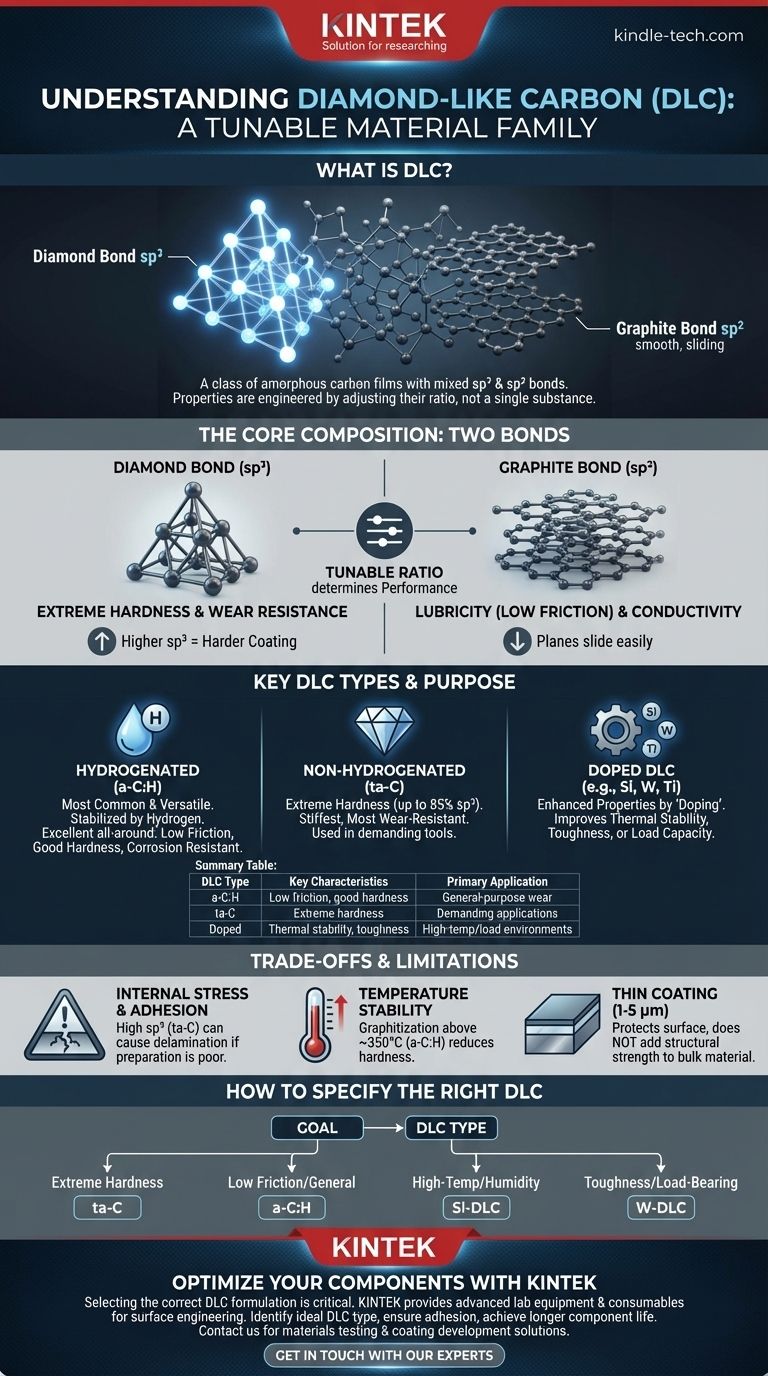

Guide Visuel
