À la base, une presse hydraulique est un système multiplicateur de force. Elle utilise un fluide incompressible, généralement de l'huile, pour traduire une petite force appliquée sur un petit piston en une force beaucoup plus grande sur un piston plus grand. L'ensemble de ce système fonctionne selon un principe fondamental de la mécanique des fluides connu sous le nom de loi de Pascal.
Le véritable génie d'une presse hydraulique n'est pas la puissance du fluide lui-même, mais la manière dont le système manipule la pression sur différentes surfaces. En appliquant une petite force sur une petite surface, vous générez une force immense sur une grande surface, échangeant ainsi efficacement la distance contre la puissance.
Le principe fondamental : Comprendre la loi de Pascal
Le fonctionnement d'une presse hydraulique semble presque magique, mais il est régi par une loi physique simple et élégante découverte par Blaise Pascal au XVIIe siècle.
Qu'est-ce que la loi de Pascal ?
La loi de Pascal stipule qu'une variation de pression en un point quelconque d'un fluide incompressible contenu est transmise intégralement à tous les points du fluide.
Imaginez presser une bouteille d'eau scellée. La pression que vous exercez avec votre main n'est pas seulement ressentie là où se trouvent vos doigts ; elle augmente partout à l'intérieur de la bouteille. Une presse hydraulique utilise ce principe avec deux pistons de tailles différentes.
Comment la pression crée-t-elle la multiplication des forces ?
La formule de la pression est Pression = Force / Surface. Selon la loi de Pascal, la pression (P) exercée sur le petit piston (le Plongeur) est la même que la pression exercée sur le grand piston (le Vérin).
Par conséquent, P = Force_entrée / Surface_plongeur = Force_sortie / Surface_vérin.
Étant donné que la surface du Vérin est beaucoup plus grande que celle du Plongeur, la force de sortie doit également être proportionnellement plus grande pour maintenir la pression égale. C'est la source de l'immense puissance du système.

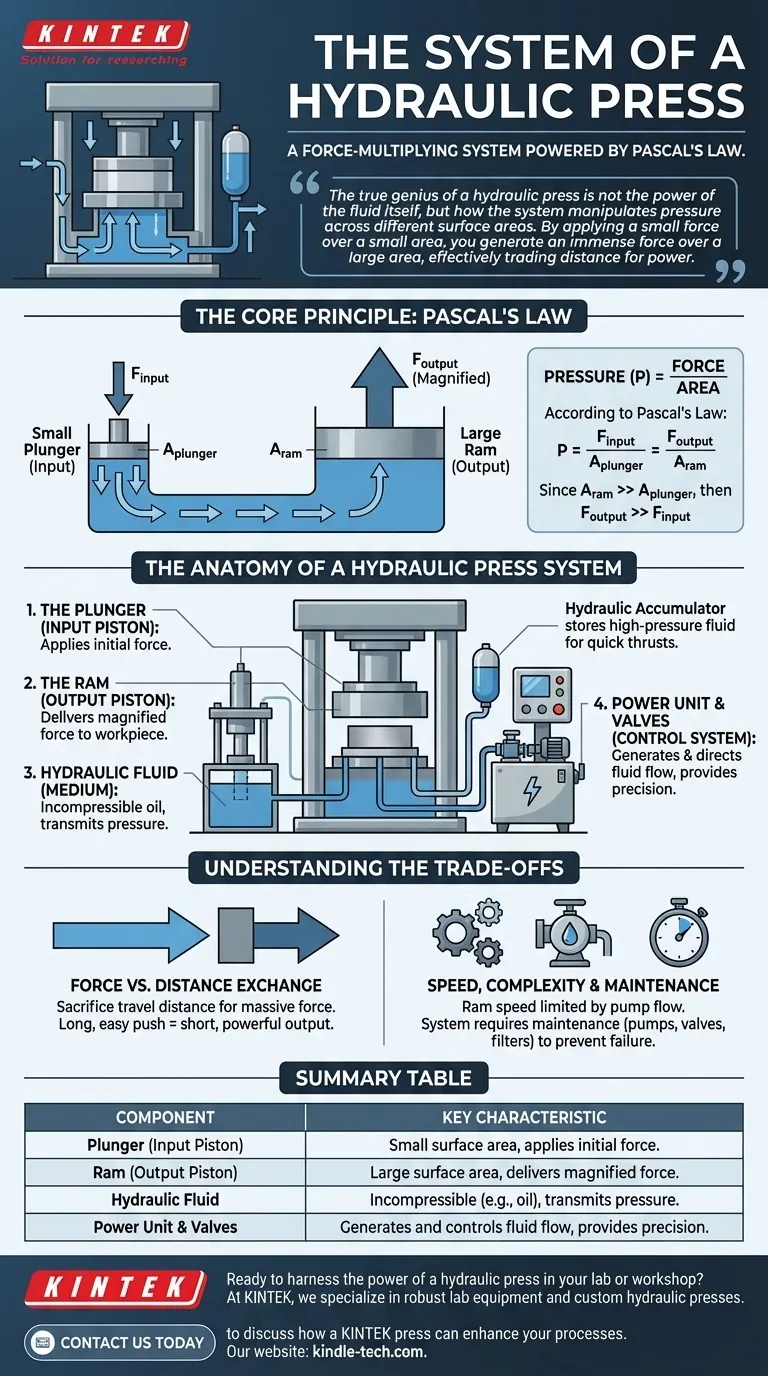

L'anatomie d'un système de presse hydraulique
Une presse hydraulique fonctionnelle est plus que deux pistons et un fluide. C'est un système complet où chaque composant joue un rôle essentiel.
Le Plongeur (Piston d'entrée)
C'est le plus petit piston où la force initiale est appliquée. Un opérateur ou un petit moteur peut appliquer une force modeste sur le plongeur, ce qui est tout ce qui est nécessaire pour commencer le processus.
Le Vérin (Piston de sortie)
Le Vérin est le piston de grand diamètre qui délivre la force de compression finale et amplifiée. La pièce à usiner — l'objet à écraser, presser ou former — est placée sous le Vérin.
Le Fluide Hydraulique (Le Milieu)
L'huile est le fluide hydraulique le plus courant car il est pratiquement incompressible et lubrifie également les composants du système. Son rôle est de transmettre la pression du Plongeur au Vérin sans perte.
Le Groupe Motopropulseur et les Vannes (Le Système de Contrôle)
Dans les presses industrielles, un groupe motopropulseur hydraulique (contenant une pompe) génère le débit d'huile à haute pression.
Un accumulateur hydraulique agit comme une batterie rechargeable, stockant le fluide sous haute pression. Cela permet à la presse de délivrer rapidement une poussée puissante lorsque cela est nécessaire, sans nécessiter une pompe énorme.
Les vannes de commande directionnelles sont le cerveau de l'opération, dirigeant le flux d'huile pour étendre ou rétracter le Vérin, donnant à l'opérateur un contrôle précis sur la presse.
Comprendre les compromis
La multiplication de la force d'une presse hydraulique n'est pas gratuite. Elle s'accompagne de compromis inhérents qu'il est crucial de comprendre pour toute application pratique.
L'échange Force contre Distance
C'est le compromis le plus fondamental. Pour obtenir une multiplication de force massive, vous devez sacrifier la distance de course.
Le petit Plongeur doit parcourir une distance significative pour déplacer suffisamment de fluide afin de faire bouger le grand Vérin sur une courte distance. Vous échangez une longue poussée facile contre une poussée courte et puissante.
Vitesse et limites du système
La vitesse à laquelle le Vérin se déplace est déterminée par le débit de la pompe hydraulique (mesuré en gallons ou en litres par minute). Une presse à force plus élevée avec un Vérin très grand se déplacera plus lentement à moins d'être associée à une pompe à très haut débit, ce qui augmente les coûts et la complexité.
Complexité du système et entretien
Bien que le principe soit simple, un système hydraulique réel est complexe. Il comprend des pompes, des moteurs, des accumulateurs, des refroidisseurs, des filtres et des systèmes de vannes complexes. Ces composants nécessitent un entretien régulier pour prévenir les fuites, la contamination et les pannes.
Faire le bon choix pour votre objectif
Comprendre les composants et leurs compromis vous permet d'évaluer un système hydraulique en fonction de vos besoins spécifiques.
- Si votre objectif principal est de maximiser la force : Le rapport entre la surface du Vérin et la surface du Plongeur est le facteur de conception le plus critique ; un rapport plus grand donne une plus grande multiplication de la force.
- Si votre objectif principal est la vitesse de fonctionnement : Le débit du groupe motopropulseur et la capacité de l'accumulateur sont les spécifications clés à examiner.
- Si votre objectif principal est la précision et le contrôle : La sophistication des vannes de commande directionnelles et la conception globale du système, utilisant potentiellement plusieurs vérins plus petits, deviennent les caractéristiques les plus importantes.
En comprenant cette interaction entre la pression et la surface, vous pouvez tirer efficacement parti des systèmes hydrauliques pour obtenir une puissance immense avec précision et contrôle.
Tableau récapitulatif :
| Composant | Fonction | Caractéristique clé |
|---|---|---|
| Plongeur (Piston d'entrée) | Applique la force initiale. | Petite surface. |
| Vérin (Piston de sortie) | Délivre la force amplifiée. | Grande surface. |
| Fluide Hydraulique | Transmet la pression dans tout le système. | Incompressible (ex. : huile). |
| Groupe Motopropulseur & Vannes | Génère et contrôle le flux de fluide. | Assure la précision et le contrôle. |
