Le calcul de la capacité d'un filtre-presse ne se fait pas avec une formule simple et universelle. Il est déterminé expérimentalement par un essai à l'échelle pilote ou en laboratoire qui simule le processus à l'échelle réelle. Cet essai mesure les caractéristiques de filtration spécifiques de votre boue, telles que le taux de formation du gâteau, les solides finaux du gâteau et le temps de cycle, qui sont ensuite utilisés pour calculer avec précision la capacité d'une presse de taille industrielle.
La « capacité » d'un filtre-presse n'est pas une propriété inhérente à la machine seule ; c'est un résultat dynamique de l'interaction entre la presse, le média filtrant et votre boue spécifique. Par conséquent, un essai contrôlé est la seule méthode fiable pour recueillir les données nécessaires à un calcul précis.
Pourquoi une formule standard est insuffisante
Chaque boue industrielle est unique. Son comportement lors de la déshydratation est régi par des facteurs qui ne peuvent être facilement prédits sans essai.
Le caractère unique de votre boue
Les caractéristiques de la boue telles que la distribution granulométrique, la forme, la concentration et la compressibilité ont un impact spectaculaire sur la rapidité avec laquelle elle se déshydrate. Une boue fine et visqueuse se comportera très différemment d'un matériau cristallin et grossier.
L'objectif de l'essai pilote
Un essai pilote, tel que décrit dans les procédures industrielles standard, est conçu pour recueillir des données empiriques sur votre boue spécifique dans des conditions contrôlées. Ces données éliminent les conjectures lors de la mise à l'échelle et fournissent les métriques de base nécessaires au calcul de la capacité.
Les métriques clés pour calculer la capacité
L'essai pilote est conçu pour mesurer plusieurs variables critiques. Ces variables deviennent les intrants de votre calcul de capacité.
Solides finaux du gâteau (%)
L'un des objectifs principaux de la filtration est d'éliminer le liquide. Le pourcentage final de solides secs dans le gâteau filtrant déchargé est donc une métrique de performance cruciale. Ceci est mesuré en prélevant un échantillon du gâteau final, en le pesant, en le séchant dans une étuve et en le pesant à nouveau.
Densité du gâteau (kg/m³)
La densité du gâteau final est nécessaire pour convertir le volume de la presse en un poids de solides traités. Elle est dérivée du pourcentage de solides du gâteau et de la gravité spécifique des solides.
Épaisseur du gâteau (mm)
Pendant l'essai, vous établissez une épaisseur de gâteau optimale. Des gâteaux plus épais signifient plus de solides par lot, mais le temps de filtration augmente de façon exponentielle à mesure que le gâteau s'épaissit. L'essai aide à trouver le point idéal qui maximise le débit global.
Temps de cycle total (minutes ou heures)
C'est le temps total requis pour compléter un lot de filtration complet. Il s'agit de la somme de plusieurs étapes distinctes :
- Temps de remplissage : Le temps nécessaire pour pomper la boue dans les chambres de la presse.
- Temps de filtration : Le temps passé sous pression jusqu'à ce que le débit de filtrat ralentisse au minimum.
- Temps de pressage (pour les presses à membrane) : Le temps nécessaire à la membrane pour presser le gâteau et enlever plus de liquide.
- Lavage du gâteau/Soufflage d'air (facultatif) : Temps pour toute étape de traitement du gâteau supplémentaire.
- Temps de déchargement/nettoyage : Le temps mécanique nécessaire pour ouvrir la presse, décharger les gâteaux et la fermer pour le cycle suivant.
Des données d'essai au calcul de capacité
Une fois que vous avez recueilli les métriques de votre essai pilote, vous pouvez calculer la capacité de production attendue.
Étape 1 : Calculer la masse de solides secs par cycle
Premièrement, déterminez la masse de solides secs que vous pouvez produire en un seul lot avec un volume de presse donné. C'est le résultat le plus important du processus.
La formule est :
Solides secs (kg) = Volume de la presse (m³) × Densité du gâteau (kg/m³) × Solides finaux du gâteau (%)
Par exemple, une presse avec un volume de chambre de 1 m³ produisant un gâteau avec une densité de 1 500 kg/m³ et 70 % de solides donnerait 1 050 kg de solides secs par cycle (1 × 1500 × 0,70).
Étape 2 : Calculer le débit (capacité)
Ensuite, divisez la masse de solides secs par cycle par le temps de cycle total. Cela vous donne la capacité, généralement exprimée en kg par heure.
La formule est :
Capacité (kg/heure) = Solides secs par cycle (kg) / Temps de cycle total (heures)
Si le cycle de 1 050 kg de l'exemple ci-dessus a pris 1,5 heure, la capacité serait de 700 kg/heure (1050 / 1,5).
Comprendre les compromis
L'optimisation d'un filtre-presse est toujours un jeu de compromis. L'essai pilote vous aide à prendre des décisions éclairées concernant ces compromis.
Vitesse vs. Sécheresse
Obtenir un gâteau très sec nécessite plus de temps sous pression (soit un temps de filtration plus long, soit un temps de pressage de membrane plus long). Si vous privilégiez la vitesse (temps de cycle plus court), vous sacrifierez presque toujours une partie de la sécheresse du gâteau. Les données d'essai vous montreront exactement quelle quantité de sécheresse vous perdez pour chaque minute économisée.
Épaisseur du gâteau vs. Débit
Bien qu'un gâteau plus épais traite plus de volume par lot, il peut ralentir considérablement le taux de filtration. Il existe une épaisseur de gâteau optimale qui maximise le débit global en kg/heure. Tester différentes épaisseurs est essentiel pour trouver ce point optimal pour votre boue.
Clarté du filtrat vs. Débit
L'utilisation d'un tissu filtrant plus serré pour obtenir une clarté de filtrat plus élevée peut ralentir le taux de filtration, réduisant ainsi la capacité globale. Inversement, un tissu plus ouvert peut augmenter la vitesse mais laisser passer plus de solides fins dans le filtrat.
Faire le bon choix pour votre objectif
Utilisez les données de votre essai pilote pour dimensionner un filtre-presse qui correspond à votre priorité opérationnelle spécifique.
- Si votre objectif principal est de maximiser le débit de solides (par exemple, pour la déshydratation en vrac) : Concentrez-vous sur la recherche de l'équilibre optimal entre l'épaisseur du gâteau et le temps de cycle pour obtenir la cote kg/heure la plus élevée.
- Si votre objectif principal est d'obtenir la sécheresse maximale du gâteau (par exemple, pour respecter les réglementations d'enfouissement) : Privilégiez des temps de cycle plus longs et des pressions de pressage plus élevées (si vous utilisez une presse à membrane), même si cela réduit le débit horaire.
- Si votre objectif principal est d'assurer une qualité de filtrat élevée (par exemple, pour la récupération d'eau) : Concentrez-vous sur la sélection du tissu filtrant correct et le contrôle du taux de remplissage initial, en acceptant que cela puisse imposer une contrainte à la capacité maximale.
En suivant cette méthodologie d'essai, vous pouvez spécifier et faire fonctionner un filtre-presse en toute confiance sur la base de données empiriques, garantissant qu'il répond aux exigences précises de votre projet.
Tableau récapitulatif :
| Métrique clé | Description | Importance pour la capacité |
|---|---|---|
| Solides finaux du gâteau (%) | Pourcentage de solides secs dans le gâteau déchargé | Détermine l'efficacité de l'élimination des liquides |
| Densité du gâteau (kg/m³) | Masse par unité de volume du gâteau filtrant | Convertit le volume de la presse en masse de solides secs |
| Épaisseur du gâteau (mm) | Épaisseur optimale établie lors des essais | Équilibre le volume du lot par rapport au temps de filtration |
| Temps de cycle total (heures) | Temps pour un lot complet (remplissage, filtration, déchargement) | Impacte directement le débit horaire (kg/heure) |
Besoin de dimensionner avec précision un filtre-presse pour votre boue spécifique ?
Chez KINTEK, nous nous spécialisons dans la fourniture d'équipements de laboratoire et de consommables pour vous aider à réaliser des essais pilotes précis. Notre expertise garantit que vous recueillez les données critiques — telles que les solides du gâteau, la densité et le temps de cycle — nécessaires pour calculer la capacité de votre filtre-presse en toute confiance.
Contactez-nous dès aujourd'hui en utilisant le formulaire ci-dessous pour discuter des besoins de filtration de votre laboratoire et découvrir comment KINTEK peut soutenir l'optimisation de votre processus.

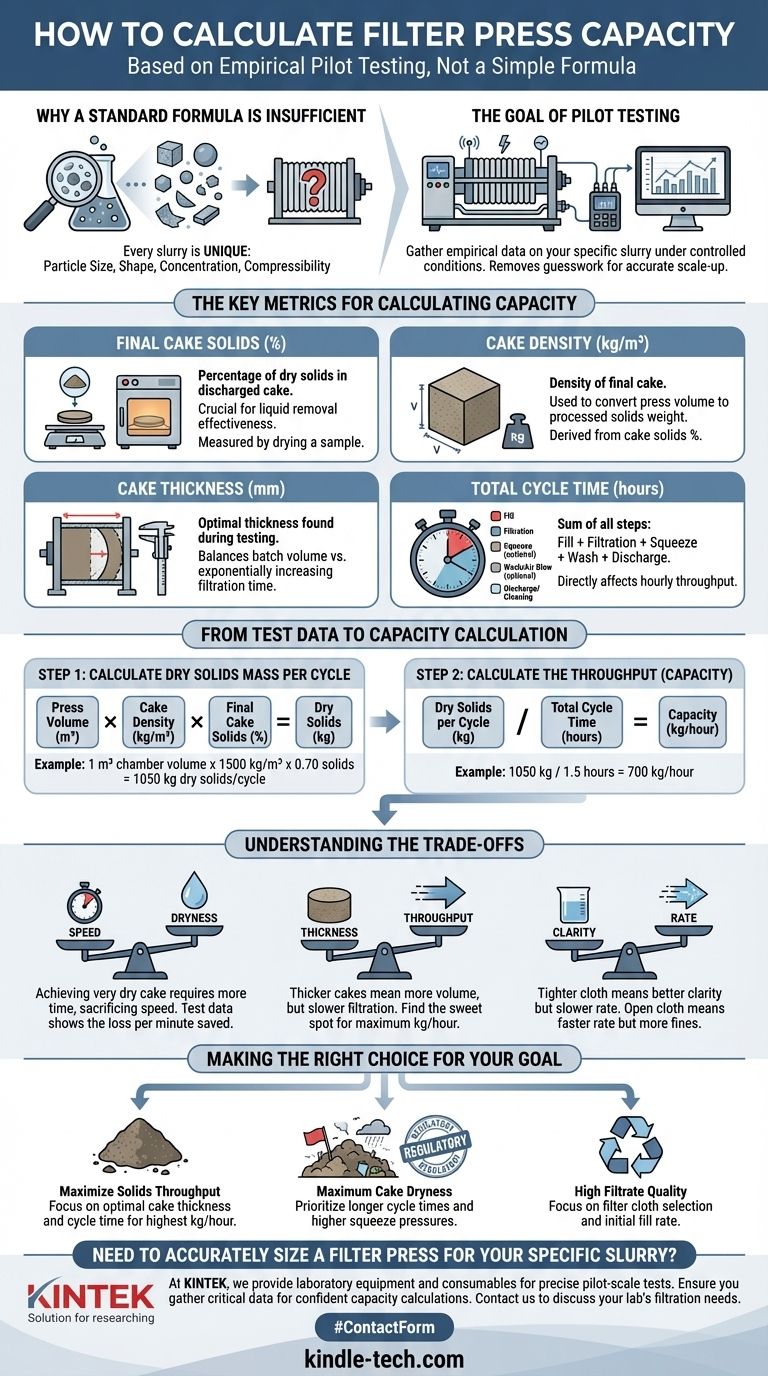

Guide Visuel
