Comment fonctionne une presse hydraulique ? Exploiter la loi de Pascal pour une force immense

À la base, une presse hydraulique est un multiplicateur de force. Elle fonctionne selon un principe simple mais profond de la dynamique des fluides pour transformer une force d'entrée modeste en une force de sortie immense. En utilisant un liquide incompressible, généralement de l'huile, la machine exploite la loi de Pascal pour générer la pression nécessaire pour comprimer, façonner ou assembler des matériaux avec une puissance exceptionnelle.

Une presse hydraulique ne crée pas d'énergie ; elle transfère et multiplie la force. L'idée centrale est que la pression appliquée à un fluide contenu est distribuée également dans toutes les directions, permettant à une petite force agissant sur une petite surface de générer une force massive sur une surface plus grande.

Le principe directeur : Comprendre la loi de Pascal

L'ensemble du fonctionnement d'une presse hydraulique repose sur une loi fondamentale de la physique découverte par Blaise Pascal au XVIIe siècle.

Qu'est-ce que la loi de Pascal ?

La loi de Pascal stipule qu'un changement de pression en un point quelconque d'un fluide incompressible enfermé est transmis sans diminution à tous les points du fluide.

Imaginez presser un ballon rempli d'eau. La pression que vous appliquez avec votre doigt est ressentie également sur chaque partie de la surface intérieure du ballon. Un système hydraulique canalise cet effet de manière contrôlée.

La formule de multiplication de la force

Le système utilise deux pistons de tailles différentes reliés par un canal de fluide hydraulique. Une petite force (F1) est appliquée à un petit piston de surface (A1), créant une pression (P).

P = F1 / A1

Cette pression est transmise à travers le fluide et agit sur un piston plus grand (le vérin) de surface (A2). Comme la pression est égale dans tout le système, la force de sortie résultante (F2) est immense.

F2 = P * A2

Étant donné que la surface du deuxième piston (A2) est beaucoup plus grande que celle du premier (A1), la force de sortie (F2) est amplifiée par le même rapport.

Le rôle d'un fluide incompressible

Ce principe ne fonctionne que parce que le fluide hydraulique (généralement de l'huile) est incompressible. Contrairement à un gaz, un liquide ne diminue pas notablement de volume sous pression.

Cette propriété garantit que la force appliquée au premier piston est transférée efficacement au second, au lieu d'être gaspillée à comprimer le fluide lui-même.

Démontage de la presse hydraulique : Composants clés

Bien que le principe soit simple, une presse fonctionnelle repose sur plusieurs composants intégrés travaillant ensemble.

La pompe hydraulique

La pompe est le cœur du système. Entraînée par un moteur électrique, elle fait circuler le fluide hydraulique et génère la pression initiale nécessaire pour démarrer le processus de multiplication de la force.

Le système piston et vérin

C'est là que la multiplication de la force se produit. Le système se compose de :

• Le piston d'entrée : Un piston plus petit où la pression initiale est générée.
• Le vérin : Le piston de sortie de grand diamètre qui se déplace pour presser sur la pièce à usiner. Sa grande surface est ce qui multiplie la force.

Le fluide hydraulique

C'est la force vitale de la machine. C'est le milieu qui transmet la pression de la pompe et du piston d'entrée au vérin. Il sert également à lubrifier les composants et à dissiper la chaleur.

Le cadre

Le cadre est la structure rigide en acier qui abrite les composants et doit être suffisamment solide pour résister aux forces de réaction immenses générées par la presse pendant son fonctionnement.

Comprendre les compromis et les avancées modernes

Bien que puissantes, les presses hydrauliques ne sont pas sans inconvénients. La technologie moderne, cependant, a résolu bon nombre de leurs limitations traditionnelles.

Vitesse contre force

Un compromis fondamental en hydraulique est la vitesse par rapport à la force. Pour déplacer un grand vérin, un volume important de fluide doit être déplacé, ce qui peut rendre les presses hydrauliques plus lentes que leurs homologues mécaniques. Elles sont maîtresses de la puissance, mais pas nécessairement de la vitesse.

Le rôle des accumulateurs hydrauliques

Pour surmonter les limitations de vitesse dans certaines applications, les systèmes peuvent inclure un accumulateur hydraulique. Ce dispositif est comme une batterie de pression. Il stocke le fluide à haute pression provenant de la pompe pendant les périodes d'inactivité et peut le libérer rapidement sur demande, fournissant une rafale rapide de force et de vitesse.

L'essor du contrôle de précision

Les presses hydrauliques modernes ne sont plus de simples machines de force brute. Elles intègrent une technologie avancée pour un contrôle inégalé :

• Capteurs : Les capteurs de pression et les capteurs de déplacement (comme les règles à grille) fournissent une rétroaction en temps réel sur la force et la position avec une grande précision.
• Variateurs de fréquence (VFD) : Ceux-ci contrôlent la vitesse du moteur de la pompe, permettant un ajustement précis et automatique de la pression et du débit. Cela permet à la machine d'atteindre et de maintenir des objectifs de force exacts.

Faire le bon choix pour votre application

Le génie d'une presse hydraulique réside dans son adaptabilité. La manière dont vous exploitez ses principes dépend entièrement de votre objectif.

• Si votre objectif principal est de générer une force maximale : Votre principale préoccupation est le rapport entre la surface du vérin et la surface du piston d'entrée. Un rapport plus grand se traduit directement par une plus grande multiplication de la force.
• Si votre objectif principal est le contrôle des processus et la précision : La valeur de votre système réside dans sa logique de contrôle, ses capteurs de pression et ses variateurs de fréquence. Ces composants sont essentiels pour les applications nécessitant une force reproductible et exacte.
• Si votre objectif principal est la vitesse opérationnelle : Vous devez évaluer le débit de la pompe (volume par minute) et déterminer si un accumulateur hydraulique est nécessaire pour répondre aux exigences de temps de cycle.

En comprenant l'interaction entre la pression, la surface et la dynamique des fluides, vous pouvez tirer pleinement parti de la puissance immense et contrôlable de tout système hydraulique.

Tableau récapitulatif :

Composant	Fonction	Détail clé
Pompe hydraulique	Génère la pression initiale	Entraînée par un moteur électrique
Système piston et vérin	Multiplie la force	La grande surface du vérin amplifie la force d'entrée
Fluide hydraulique	Transmet la pression	L'huile incompressible assure un transfert efficace
Cadre	Résiste aux forces de réaction	Structure rigide en acier
Systèmes de contrôle	Assure la précision	Utilise des capteurs et des variateurs de fréquence (VFD)

Prêt à exploiter la puissance des presses hydrauliques dans votre laboratoire ? KINTEK est spécialisée dans les équipements de laboratoire haute performance, y compris les presses hydrauliques conçues pour la précision, la durabilité et un contrôle maximal de la force. Que vous ayez besoin de comprimer, de façonner ou d'assembler des matériaux avec une précision inégalée, nos solutions sont adaptées à vos exigences spécifiques de laboratoire. Contactez-nous dès aujourd'hui pour découvrir comment KINTEK peut améliorer vos processus de recherche et de production grâce à une technologie de presse hydraulique fiable et avancée.

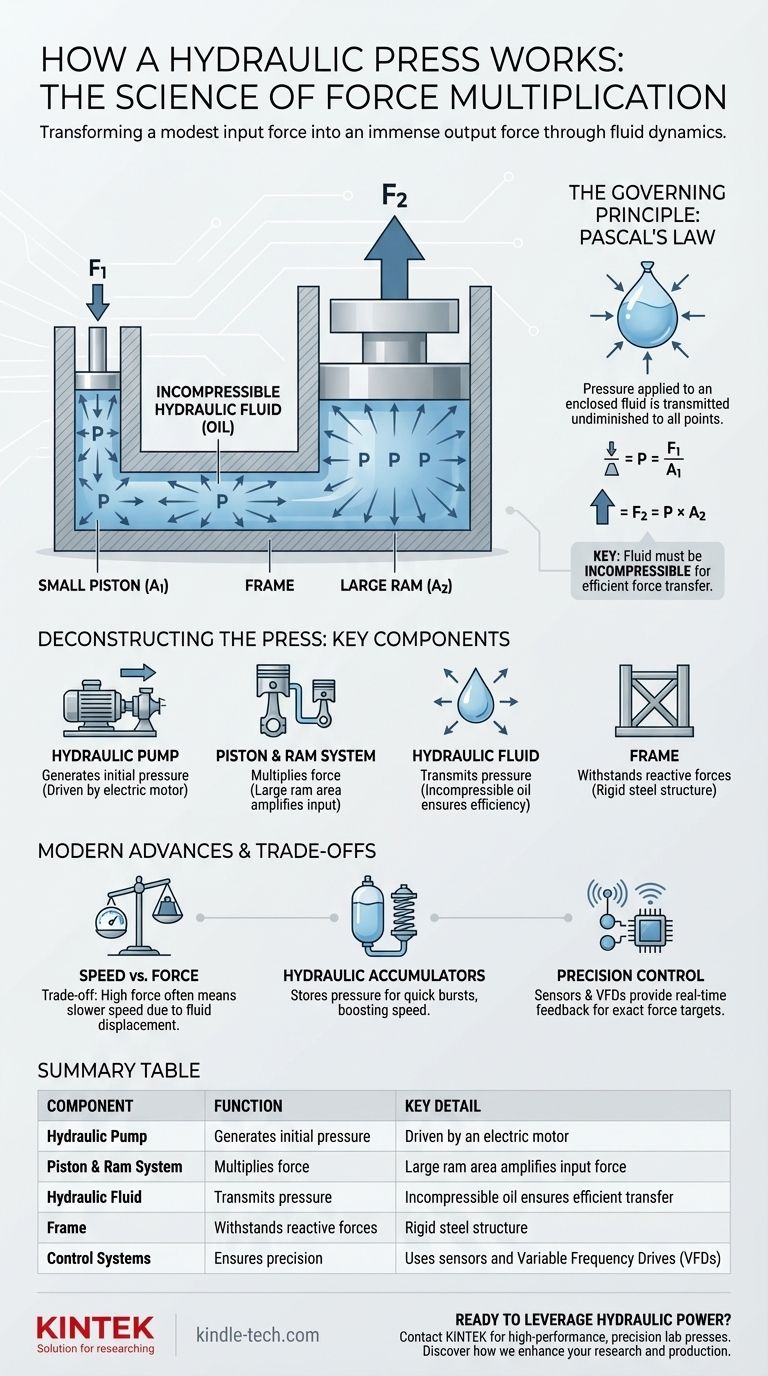

Guide Visuel
