Pour assurer la longévité d'un porte-échantillon, vous devez le traiter comme un instrument de précision, et non comme un simple composant matériel. Cela implique une combinaison de manipulation physique douce pour prévenir les dommages structurels, une propreté méticuleuse pour éviter la contamination du système, et un respect strict des procédures d'insertion et de retrait du fabricant.
Un porte-échantillon est une interface directe avec votre instrument d'analyse principal. Une mauvaise manipulation risque non seulement d'endommager le porte-lui-même, mais aussi de causer des dommages catastrophiques au système central, entraînant des temps d'arrêt coûteux et une compromission des données.
Les principes fondamentaux de la manipulation du porte-échantillon
Un protocole de manipulation robuste repose sur trois règles fondamentales. L'intégration de celles-ci dans votre flux de travail quotidien en laboratoire est le moyen le plus efficace de protéger votre investissement.
Règle n°1 : Le contact physique doux est non négociable
Un porte-échantillon est un composant délicat usiné avec précision. Même des chocs mineurs peuvent provoquer des désalignements invisibles à l'œil nu mais dévastateurs pour son fonctionnement.
Manipulez toujours le porte-échantillon à deux mains lorsque vous le déplacez hors de l'instrument. Ne le posez jamais sur le bord d'une paillasse ou dans une zone encombrée où il pourrait être heurté ou renversé.
Lorsqu'il n'est pas utilisé, le porte-échantillon doit être rangé dans son support ou son étui désigné. Cela protège la pointe sensible et tout mécanisme interne contre tout contact accidentel et tout dommage.
Règle n°2 : Maintenir une propreté scrupuleuse
La contamination est une menace silencieuse pour le porte-échantillon et l'instrument, en particulier dans les systèmes à vide poussé comme les microscopes électroniques.
Portez toujours des gants sans poudre lorsque vous manipulez un porte-échantillon. Les huiles et les particules provenant de votre peau peuvent introduire des hydrocarbures dans la chambre à vide, entraînant des résultats analytiques inexacts et un encrassement du système.
Nettoyez régulièrement le porte-échantillon conformément aux spécifications du fabricant. Cela implique généralement l'utilisation de lingettes non pelucheuses avec des solvants approuvés tels que l'alcool isopropylique de haute pureté ou l'acétone, suivi d'un séchage complet. Pour les applications haut de gamme, un nettoyeur plasma peut être nécessaire.
Règle n°3 : Respecter les procédures strictes d'insertion et de retrait
La force n'est jamais la solution. Le processus d'insertion et de retrait est une séquence d'étapes soigneusement conçues qui protègent le porte-échantillon, les joints d'étanchéité sous vide et la platine interne (goniomètre) de l'instrument.
Lors de l'insertion du porte-échantillon, vous devriez sentir une résistance légère et douce lorsqu'il passe à travers les joints toriques qui maintiennent l'étanchéité sous vide. Si vous ressentez un arrêt brusque ou si vous devez pousser avec force, arrêtez-vous immédiatement. Vous êtes probablement désaligné, et continuer pourrait endommager le porte-échantillon ou l'instrument.
Suivez précisément les invites du logiciel du système. Attendez que l'instrument termine ses cycles de pompage ou de mise à l'air avant de tenter d'insérer ou de rétracter complètement le porte-échantillon. Ignorer ces étapes peut causer des dommages dus aux différences de pression.
Comprendre les risques critiques d'une mauvaise manipulation
La violation de ces principes a des conséquences directes et souvent coûteuses. Comprendre ces risques renforce l'importance d'une approche disciplinée.
Le risque de dommages physiques
Faire tomber un porte-échantillon ou le forcer dans l'instrument peut plier sa pointe, casser des mécanismes internes ou rayer ses surfaces d'étanchéité.
Un porte-échantillon endommagé pourrait ne plus s'insérer correctement dans le goniomètre, rendant l'alignement de l'échantillon impossible. Dans le pire des cas, un porte-échantillon tordu peut endommager physiquement le goniomètre lui-même — une réparation qui peut coûter des dizaines de milliers de dollars et mettre tout le système hors service pendant des semaines.
L'impact de la contamination
Un porte-échantillon contaminé introduit des matériaux étrangers dans la chambre à vide. Sous un faisceau d'électrons ou une autre source d'énergie, ces contaminants peuvent se déposer sur votre échantillon, obscurcir la zone d'intérêt et invalider vos données.
Avec le temps, cette contamination s'accumule à l'intérieur de l'instrument, nécessitant des procédures de nettoyage longues et coûteuses pour restaurer les performances du système.
Le problème des fuites de vide
Les joints toriques sur le porte-échantillon sont essentiels pour maintenir le vide poussé requis pour le fonctionnement. Les rayures sur la tige du porte-échantillon, causées par une manipulation ou un nettoyage inappropriés, peuvent créer des chemins de fuite à travers ces joints.
Une fuite de vide empêchera l'instrument d'atteindre la pression de fonctionnement requise, le rendant complètement inutilisable jusqu'à ce que la source de la fuite — le porte-échantillon endommagé — soit identifiée et remplacée.
Comment appliquer cela à votre laboratoire
Vos actions spécifiques doivent être guidées par votre rôle et votre objectif immédiat.
- Si votre objectif principal est l'analyse quotidienne de routine : Développez l'habitude inébranlable d'utiliser le support de porte-échantillon désigné et de toujours porter des gants. La cohérence est votre meilleure défense contre la dégradation à long terme.
- Si votre objectif principal est de former les nouveaux utilisateurs : Insistez sur le « pourquoi » derrière chaque règle, en particulier le lien entre un porte-échantillon tombé et les dommages potentiels au goniomètre. Surveillez complètement leurs premières insertions et retraits.
- Si votre objectif principal est de dépanner des performances médiocres : L'inspection du porte-échantillon pour détecter les dommages à la pointe, les rayures sur la tige et la contamination doit être l'une de vos premières étapes de diagnostic.
En traitant chaque porte-échantillon avec une sympathie mécanique et une discipline procédurale, vous protégez vos données, votre instrument et votre recherche.
Tableau récapitulatif :
| Principe de manipulation | Action clé | Risque principal atténué |
|---|---|---|
| Contact physique doux | Manipuler à deux mains ; utiliser le support de rangement désigné. | Dommages physiques (pointe tordue, dommages au goniomètre). |
| Propreté scrupuleuse | Porter des gants sans poudre ; nettoyer avec des solvants approuvés. | Contamination du système et données inexactes. |
| Insertion/Retrait stricts | Suivre les invites du logiciel ; ne jamais forcer le porte-échantillon. | Fuites de vide et dommages aux joints. |
Protégez vos instruments de précision et assurez des données fiables. Une manipulation appropriée du porte-échantillon n'est qu'une partie d'une gestion de laboratoire efficace. KINTEK est spécialisé dans les équipements et consommables de laboratoire de haute qualité, répondant à tous vos besoins de laboratoire. Nos experts peuvent vous aider à choisir les bons porte-échantillons et à établir les meilleures pratiques pour maximiser le temps de fonctionnement et l'intégrité des données.
Prêt à optimiser les performances de votre laboratoire ? Contactez notre équipe dès aujourd'hui pour une consultation !

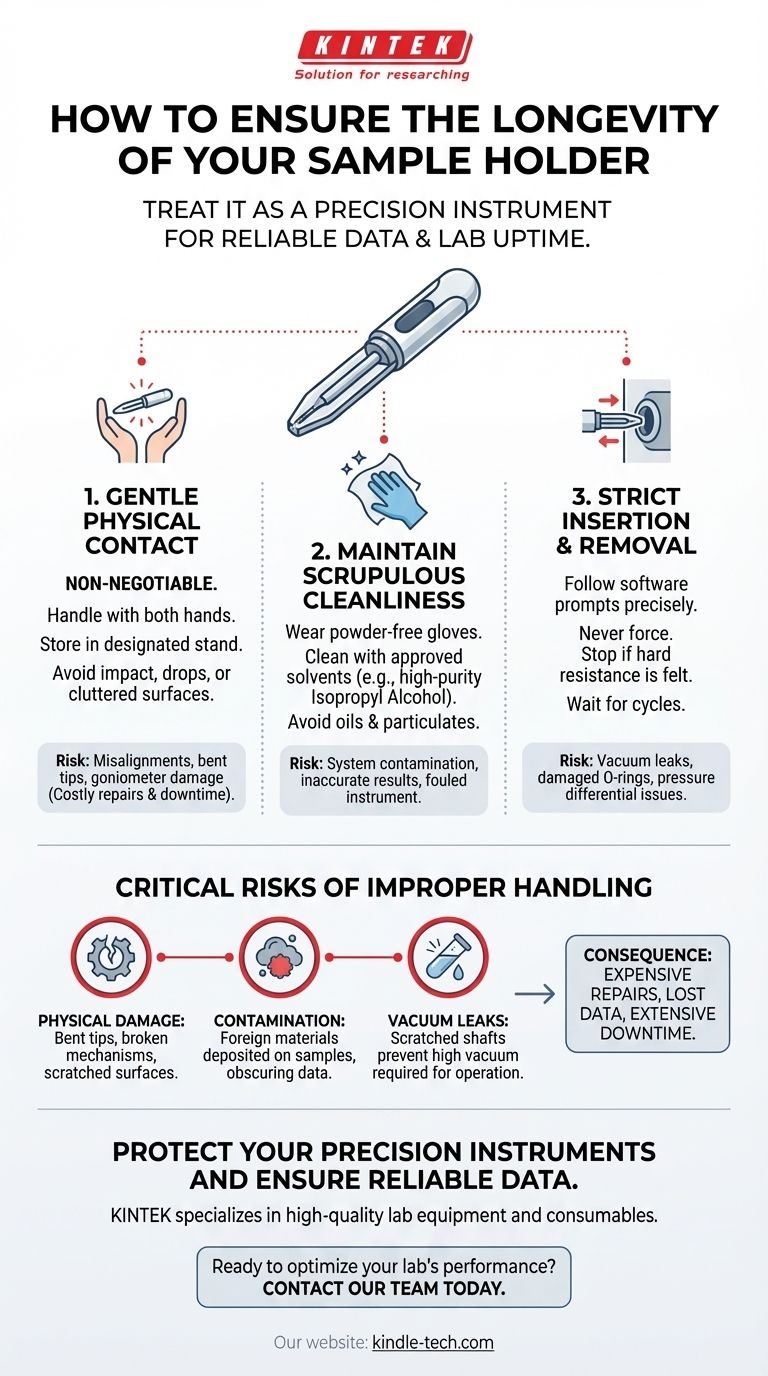

Guide Visuel
