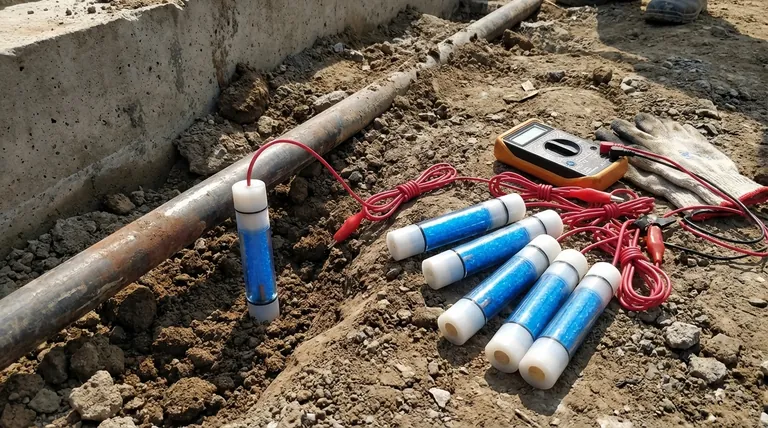

À la base, une électrode de référence au sulfate de cuivre industrielle est une demi-cellule électrochimique robuste conçue pour une utilisation sur le terrain. Elle présente généralement un corps transparent de 30 mm de diamètre, une tige de cuivre centrale et est remplie d'une solution ou d'une poudre de sulfate de cuivre saturée. Ses caractéristiques principales sont un potentiel stable et reproductible, une résistance à la polarisation et une conception qui privilégie la durabilité et une longue durée de vie grâce à un remplissage facile.
L'objectif principal de cette électrode est de fournir une référence de tension constante et connue pour mesurer le potentiel électrique d'autres matériaux, en particulier dans des environnements industriels exigeants comme la surveillance de la protection cathodique dans le sol ou le béton. Sa conception privilégie la fiabilité sur le terrain plutôt que la précision de laboratoire.
Comment cela fonctionne : Composants de base et principe
La fiabilité d'une électrode au sulfate de cuivre industrielle découle de sa conception électrochimique simple et stable. Comprendre ses composants est essentiel pour comprendre son fonctionnement.
La construction interne
L'électrode se compose d'une tige de cuivre de haute pureté servant d'élément interne. Cette tige est logée dans un corps durable, souvent transparent, et est immergée dans une solution de sulfate de cuivre (CuSO₄) saturée. La connexion est établie via un câble attaché, généralement terminé par une pince crocodile pour une utilisation facile sur le terrain.
La réaction électrochimique
Le potentiel stable de l'électrode est généré par la réaction d'oxydo-réduction réversible entre le métal cuivre et les ions cuivre dans la solution (Cu ⇌ Cu²⁺ + 2e⁻). Comme la solution est saturée, la concentration en ions cuivre reste constante, ce qui maintient le potentiel de l'électrode fixe et hautement reproductible.
La jonction liquide
Un composant critique est la jonction liquide, généralement un bouchon poreux à l'extrémité de l'électrode fait de bois ou de céramique. Ce bouchon permet le contact électrique (flux ionique) avec l'environnement externe (comme le sol ou l'eau) mesuré, sans permettre à la solution interne de sulfate de cuivre de s'échapper rapidement.
Comprendre les compromis : Noyau en céramique contre bouchon en bois
Le choix du matériau de la jonction liquide présente un compromis direct entre la réactivité et la durabilité à long terme.
L'avantage du noyau en céramique
Les électrodes avec un noyau en céramique sont connues pour leur durabilité exceptionnelle et leur perte très lente de la solution interne. Cela les rend idéales pour les installations permanentes ou à long terme où une maintenance minimale est cruciale.
L'inconvénient du noyau en céramique
Le principal inconvénient du noyau en céramique est une vitesse de réaction plus lente. Il peut falloir un peu plus de temps pour que le potentiel se stabilise lors de la prise de mesure par rapport à d'autres types de jonctions.
L'alternative du bouchon en bois
Une jonction liquide à bouchon en bois offre généralement un temps de réponse plus rapide. Cependant, elle est généralement moins durable et peut permettre un taux de perte de solution légèrement plus élevé avec le temps par rapport à un noyau en céramique.
Meilleures pratiques critiques pour une utilisation fiable
Une manipulation et un entretien appropriés sont essentiels pour garantir la précision et la longévité de l'électrode. Une mauvaise utilisation est une source fréquente d'erreur de mesure.
Éviter les dommages physiques
Le corps de l'électrode, bien que robuste, peut être endommagé. Il est crucial d'éviter les dommages dus aux chutes, aux pressions ou aux chocs violents, qui pourraient compromettre les joints ou le bouchon poreux.
Effectuer un calibrage régulier
Les performances doivent être vérifiées périodiquement. Mesurez le potentiel de l'électrode par rapport à une autre électrode de référence neuve ou de confiance. Une différence de potentiel sur site entre deux unités saines doit être très faible, généralement inférieure à ±3MV. Un écart important indique un problème.
Assurer un stockage approprié
Lorsqu'elle n'est pas utilisée, l'électrode doit être stockée verticalement dans un endroit frais et sec, à l'abri de la lumière directe du soleil. La pointe doit être maintenue humide, idéalement en l'immergeant dans un récipient contenant une petite quantité de solution de sulfate de cuivre saturée pour éviter que le bouchon poreux ne se dessèche et ne se bouche.
Faire le bon choix pour votre objectif
Choisir le bon type de jonction et appliquer un entretien approprié est essentiel pour obtenir des mesures fiables sur le terrain.
- Si votre objectif principal est le déploiement à long terme ou une maintenance minimale : Choisissez le modèle à noyau en céramique pour sa durabilité supérieure et sa perte de solution minimale.
- Si votre objectif principal est des mesures rapides et répétées : La réponse légèrement plus rapide d'un modèle à bouchon en bois pourrait être plus adaptée à votre flux de travail.
- Si votre objectif principal est la fiabilité globale sur le terrain : Les deux types sont excellents, mais un calibrage constant et un stockage approprié sont les facteurs les plus importants pour des lectures précises.
En fin de compte, l'électrode au sulfate de cuivre industrielle est une norme de confiance pour sa capacité à fournir un potentiel de référence stable dans des conditions de terrain difficiles.
Tableau récapitulatif :
| Caractéristique | Description |
|---|---|
| Potentiel stable | Fournit une référence de tension constante et reproductible pour des mesures précises. |
| Construction durable | Comporte un corps robuste, souvent transparent (par exemple, 30 mm de diamètre) conçu pour une utilisation sur le terrain. |
| Maintenance facile | Permet un remplissage simple avec une solution ou une poudre de sulfate de cuivre saturée. |
| Options de jonction liquide | Noyau en céramique pour une durabilité à long terme ou bouchon en bois pour un temps de réponse plus rapide. |
| Application principale | Surveillance de la protection cathodique dans des environnements exigeants comme le sol ou le béton. |
Assurez des mesures de terrain précises et fiables avec l'électrode de référence appropriée. KINTEK est spécialisée dans les équipements de laboratoire et les consommables de haute qualité, y compris les électrodes industrielles robustes conçues pour les environnements exigeants. Nos experts peuvent vous aider à choisir l'électrode parfaite pour vos besoins de protection cathodique ou de surveillance. Contactez notre équipe dès aujourd'hui pour discuter de vos exigences spécifiques et améliorer la précision de vos mesures.

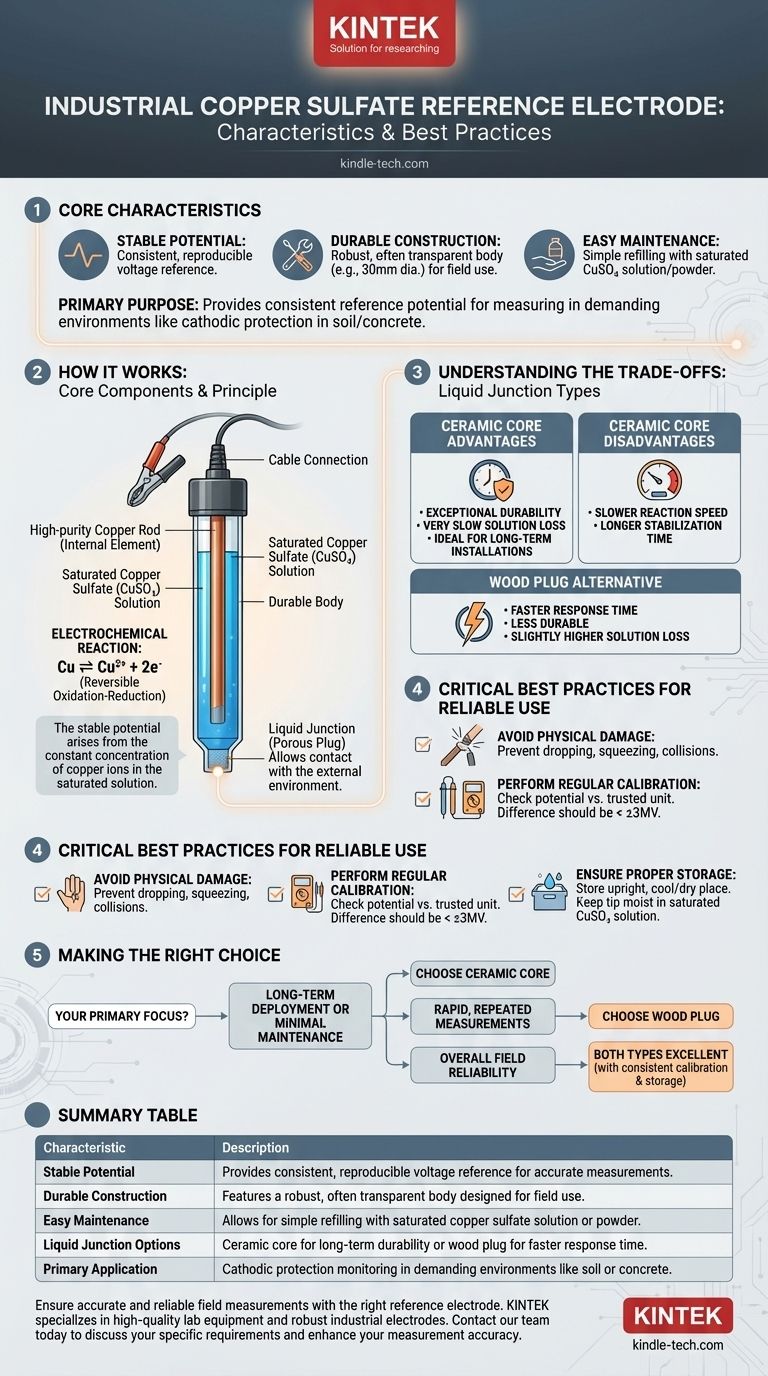

Guide Visuel
