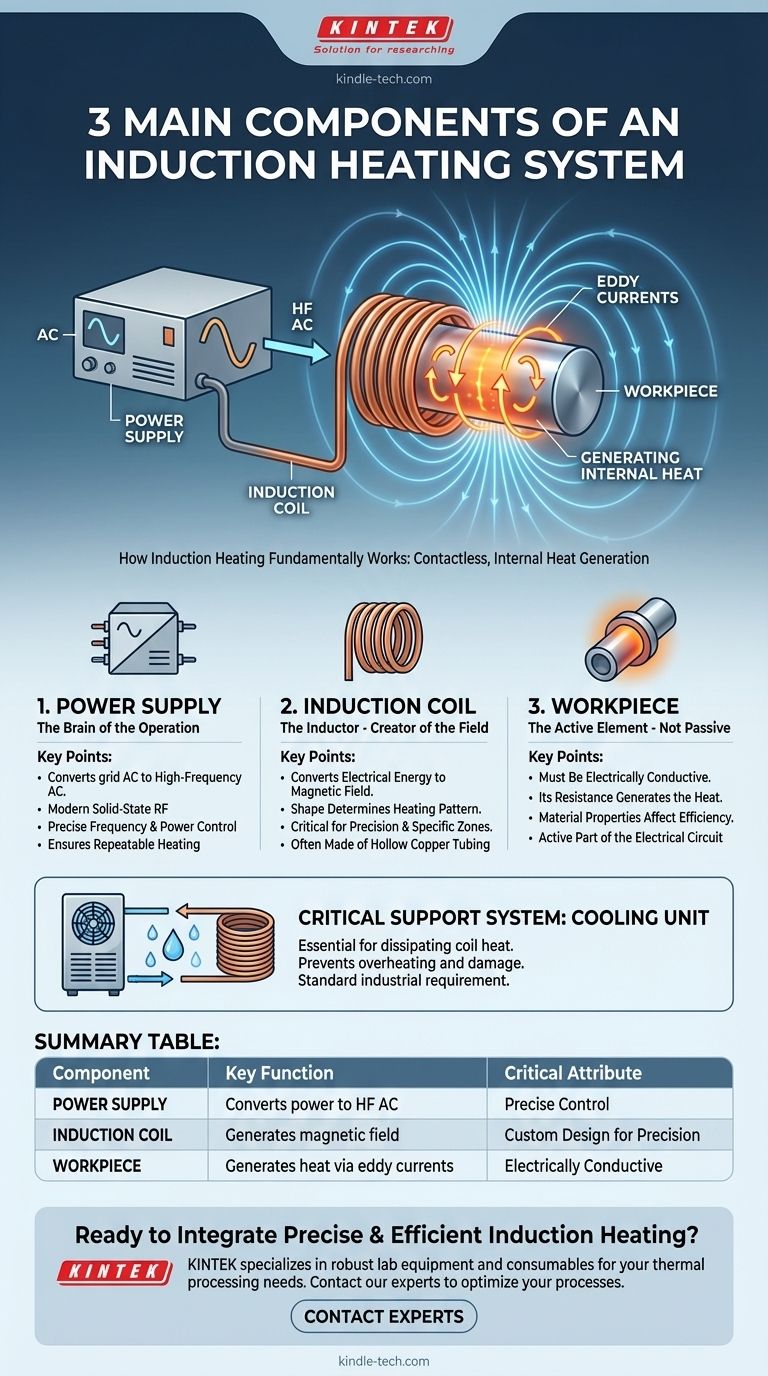

À la base, un système de chauffage par induction fonctionne à l'aide de trois composants principaux : l'alimentation électrique, la bobine d'induction et la pièce à chauffer. Ces éléments travaillent ensemble pour générer de la chaleur directement à l'intérieur d'un matériau conducteur, en tirant parti des principes fondamentaux de l'électromagnétisme pour obtenir des résultats rapides et précis sans contact physique.
Le principe central est l'induction électromagnétique. Un courant alternatif à haute fréquence dans la bobine crée un champ magnétique puissant et changeant, qui à son tour induit des courants électriques (appelés courants de Foucault) à l'intérieur de la pièce à chauffer, générant de la chaleur de l'intérieur vers l'extérieur.
Comment fonctionne fondamentalement le chauffage par induction
Pour comprendre les composants, il est essentiel de saisir d'abord la physique en jeu. Le processus est propre, sans contact et remarquablement efficace car la chaleur n'est pas transférée d'une source externe, elle est générée à l'intérieur de la pièce elle-même.
Création du champ magnétique
Le processus commence lorsqu'un courant alternatif (CA) de l'alimentation électrique traverse la bobine d'induction. Ce flux d'électricité génère un champ magnétique concentré et rapidement alternatif autour de la bobine, tel que décrit par les équations de Maxwell.
Induction des courants de Foucault
Lorsqu'une pièce à chauffer électriquement conductrice est placée dans ce champ magnétique, le champ induit des courants électriques circulants à l'intérieur du matériau. Ceux-ci sont connus sous le nom de courants de Foucault.
Génération de chaleur interne
La résistance électrique naturelle de la pièce à chauffer s'oppose au flux de ces courants de Foucault. Cette opposition crée une friction au niveau moléculaire, qui se manifeste par une chaleur intense et localisée. C'est cette friction interne, et non une flamme externe ou un élément chauffant, qui chauffe la pièce.
Une ventilation des composants principaux
Chacun des trois composants principaux joue un rôle distinct et indispensable dans le succès du processus d'induction. Le système n'est efficace que si son maillon le plus faible ne l'est pas.
L'alimentation électrique
L'alimentation électrique est le cerveau de l'opération. Elle prend l'alimentation CA standard du réseau et la convertit en un courant alternatif à haute fréquence adapté au chauffage par induction.
Les systèmes modernes utilisent des alimentations RF (Radio Fréquence) à semi-conducteurs car leur fréquence et leur puissance de sortie peuvent être contrôlées avec précision, permettant des cycles de chauffage reproductibles et optimisés.
La bobine d'induction (l'inducteur)
La bobine d'induction, généralement en tube de cuivre, est l'endroit où l'énergie électrique est convertie en champ magnétique. C'est sans doute le composant le plus critique pour des résultats spécifiques à l'application.
La forme et la conception de la bobine déterminent la forme du champ magnétique et, par conséquent, l'endroit où la chaleur est générée dans la pièce à chauffer. Cela permet un chauffage incroyablement précis de zones spécifiques.
La pièce à chauffer
La pièce à chauffer n'est pas un élément passif ; elle est une partie active du circuit électrique. Pour que l'induction fonctionne, le matériau doit être électriquement conducteur.
Les propriétés spécifiques du matériau de la pièce à chauffer – sa conductivité et ses caractéristiques magnétiques – détermineront l'efficacité avec laquelle il chauffe en réponse aux courants induits.
Systèmes de support essentiels à considérer
Bien que les trois composants ci-dessus soient le cœur du processus, les applications industrielles nécessitent presque toujours un système de support critique pour fonctionner de manière fiable.
Le besoin absolu de refroidissement
Les courants massifs traversant la bobine d'induction génèrent une chaleur importante dans la bobine elle-même en raison de la résistance électrique. Sans refroidissement actif, la bobine surchaufferait et fondrait rapidement.
Pour cette raison, une unité de refroidissement par eau ou un refroidisseur est une partie standard et nécessaire de toute installation de chauffage par induction industrielle. L'eau est généralement circulée à travers le tube de cuivre creux de la bobine pour dissiper cette chaleur résiduelle et protéger l'équipement.
Comment appliquer cela à votre objectif
Comprendre le rôle de chaque composant vous permet de vous concentrer sur les variables qui comptent le plus pour votre application spécifique.
- Si votre objectif principal est la vitesse et l'efficacité : Concentrez-vous sur le couplage, c'est-à-dire la proximité physique de la bobine d'induction avec la pièce à chauffer. Une bobine plus proche et plus conforme transfère l'énergie beaucoup plus rapidement.
- Si votre objectif principal est la précision et le contrôle : La conception de la bobine d'induction est votre variable la plus importante. Les bobines de forme personnalisée sont essentielles pour chauffer des zones spécifiques ou des géométries complexes.
- Si votre objectif principal est la longévité du système : Un système de refroidissement par eau correctement dimensionné et entretenu est non négociable. C'est le facteur le plus important pour protéger l'alimentation électrique et la bobine des dommages.
En comprenant comment ces composants interagissent, vous êtes en mesure de spécifier, d'utiliser et de dépanner efficacement tout système de chauffage par induction.
Tableau récapitulatif :
| Composant | Fonction clé | Attribut critique |
|---|---|---|
| Alimentation électrique | Convertit l'alimentation du réseau en CA haute fréquence | Contrôle précis de la fréquence et de la puissance |
| Bobine d'induction | Génère le champ magnétique alternatif | Conception personnalisée pour des motifs de chauffage précis |
| Pièce à chauffer | Génère de la chaleur interne via les courants de Foucault induits | Doit être électriquement conductrice |
