À la base, une presse hydraulique est un système construit en acier à haute résistance et alimenté par un fluide. Ses composants essentiels comprennent un châssis rigide, des vérins hydrauliques interconnectés avec des pistons, une pompe pour créer la pression, et une huile hydraulique spécialisée pour transmettre la force dans tout le système.
Une presse hydraulique est plus qu'une collection de pièces ; c'est un système conçu pour exploiter une loi fondamentale de la physique. Le choix des matériaux — principalement de l'acier robuste pour la structure et un fluide incompressible comme l'huile — est entièrement dicté par la nécessité de contenir et de transmettre une pression immense de manière efficace.

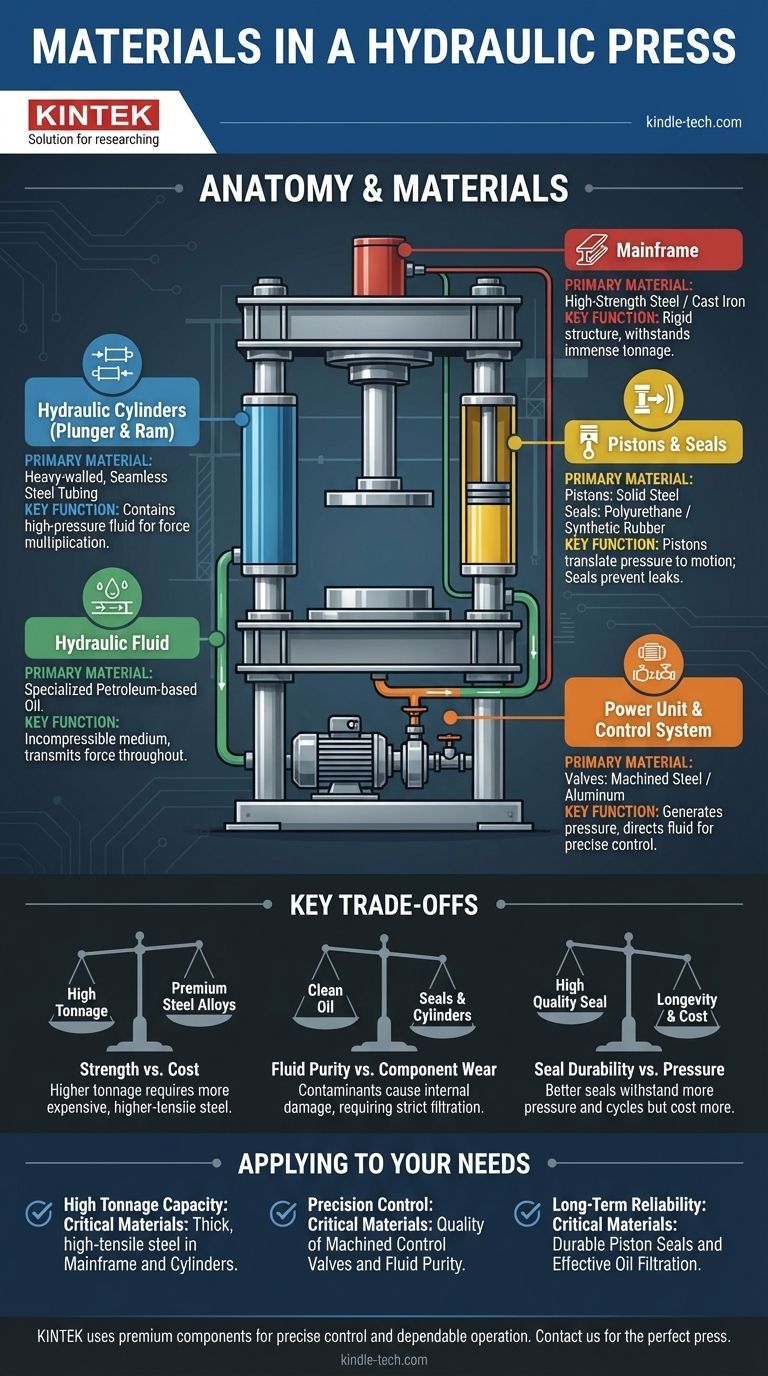

L'anatomie d'une presse hydraulique
Pour comprendre la machine, vous devez d'abord comprendre ses composants et les matériaux choisis pour leurs rôles spécifiques. Chaque composant est conçu pour supporter des forces extrêmes.
Le châssis : Le squelette structurel
Le châssis, ou cadre, est l'épine dorsale de la presse. Sa seule fonction est de fournir une structure rigide capable de supporter l'immense tonnage généré par la presse sans se plier ni céder.
Ce composant est presque toujours construit à partir de plaques d'acier fabriquées à haute résistance ou parfois de fonte pour les modèles plus petits. Sa conception garantit que toutes les forces sont contenues et dirigées vers la pièce à travailler.
Les vérins hydrauliques : Le cœur de la multiplication de force
La puissance de la presse provient d'un ensemble de deux vérins interconnectés : un petit, souvent appelé le plongeur, et un beaucoup plus grand, appelé le vérin principal. C'est là que se produit la multiplication de force.
Ces vérins sont fabriqués à partir de tubes d'acier sans soudure à paroi épaisse qui sont rodés et polis intérieurement pour obtenir une finition extrêmement lisse. Cette précision est essentielle pour que le piston se déplace en douceur et pour que les joints empêchent les fuites sous pression.
Les pistons et les joints : Traduire la pression en mouvement
Un piston est un cylindre en acier massif qui s'insère parfaitement à l'intérieur du vérin hydraulique. C'est le composant qui se déplace et applique la force directement à l'outillage ou à la pièce à travailler.
La partie la plus critique — et souvent la plus fragile — est le joint de piston. Ceux-ci sont fabriqués à partir de matériaux durables et flexibles comme le polyuréthane ou le caoutchouc synthétique spécialisé. Leur rôle est de contenir le fluide haute pression, empêchant toute perte de force.
Le fluide hydraulique : Le milieu transmetteur de force
Le "sang" du système est le fluide hydraulique, qui est presque toujours une huile spécialisée à base de pétrole.
Ce fluide est choisi parce qu'il est pratiquement incompressible. Lorsque la pompe applique une pression au fluide dans le petit vérin plongeur, cette pression est transmise de manière égale dans tout le fluide, poussant sur le grand piston du vérin principal avec une force multipliée.
L'unité de puissance et le système de commande : Le cerveau et les muscles
L'unité de puissance se compose d'un moteur électrique connecté à une pompe hydraulique. La pompe est la force motrice de l'opération, aspirant l'huile d'un réservoir et la forçant dans le système pour créer de la pression.
Cette pression et ce débit sont gérés par le système de commande hydraulique, une série de vannes et de tuyaux. Ces vannes, généralement fabriquées en acier usiné et en aluminium, dirigent le fluide pour étendre ou rétracter le vérin principal, offrant à l'opérateur un contrôle précis.
Comprendre les compromis clés
La sélection des matériaux dans une presse hydraulique est une décision d'ingénierie délibérée basée sur l'équilibre entre performance, longévité et coût.
Résistance vs. Coût
La capacité de tonnage d'une presse est directement liée à l'épaisseur et à la qualité de l'acier utilisé dans son châssis et ses vérins. Les presses de tonnage plus élevé nécessitent des alliages d'acier plus chers et à plus haute résistance à la traction pour gérer en toute sécurité les forces impliquées.
Pureté du fluide vs. Usure des composants
L'huile hydraulique est la sève du système, mais elle peut aussi être une source de défaillance. Des contaminants comme la poussière ou les copeaux métalliques peuvent agir comme du papier de verre sur les composants internes, détruisant les joints et rayant les parois des vérins. Cela rend la filtration et la pureté du fluide primordiales.
Durabilité des joints vs. Pression
Les joints sont l'élément d'usure principal de tout système hydraulique. Un matériau de joint de meilleure qualité peut supporter une pression plus élevée et plus de cycles avant de céder, mais cela a un coût plus élevé. Ce compromis a un impact direct sur le calendrier de maintenance et la fiabilité à long terme de la machine.
Appliquer cela à vos besoins
Comprendre ces matériaux vous aide à évaluer la capacité et la qualité de toute presse en fonction de vos objectifs spécifiques.
- Si votre objectif principal est une capacité de tonnage élevée : Les matériaux critiques se trouvent dans le châssis et les parois des vérins, qui doivent être en acier épais et à haute résistance à la traction pour éviter toute défaillance.
- Si votre objectif principal est un contrôle de précision : La qualité des vannes de commande hydrauliques usinées et la pureté du fluide hydraulique sont primordiales pour un fonctionnement fluide et reproductible.
- Si votre objectif principal est la fiabilité à long terme : Portez une attention particulière à la qualité des matériaux des joints de piston et à la filtration de l'huile du système, car ce sont les points de défaillance les plus courants.
En comprenant comment ces matériaux fondamentaux fonctionnent ensemble, vous pouvez mieux diagnostiquer les problèmes, évaluer l'équipement et apprécier l'ingénierie derrière la force.
Tableau récapitulatif :
| Composant | Matériau principal | Fonction clé |
|---|---|---|
| Châssis | Acier à haute résistance / Fonte | Fournit une structure rigide pour supporter un tonnage immense |
| Vérins hydrauliques | Tube d'acier sans soudure à paroi épaisse | Contient le fluide haute pression pour la multiplication de force |
| Pistons | Acier massif | Convertit la pression hydraulique en mouvement linéaire |
| Joints de piston | Polyuréthane / Caoutchouc synthétique | Empêche les fuites de fluide sous pression extrême |
| Fluide hydraulique | Huile spécialisée à base de pétrole | Transmet la force comme un milieu incompressible |
| Vannes de commande | Acier usiné / Aluminium | Dirige le flux de fluide pour un contrôle précis du fonctionnement |
