Dans la déposition chimique en phase vapeur (CVD) pour le graphène, les gaz porteurs les plus courants sont l'hydrogène (H₂) et l'argon (Ar). Ces gaz sont responsables du transport du gaz précurseur de carbone, tel que le méthane (CH₄), dans la chambre de réaction à haute température et sur la surface du catalyseur, qui est généralement une feuille de cuivre ou de nickel.
Bien que leur rôle principal soit de transporter la source de carbone, le choix et le rapport des gaz porteurs sont des paramètres de contrôle critiques. Ils façonnent activement l'environnement de réaction, influençant directement la qualité, le taux de croissance et les caractéristiques finales du graphène synthétisé.
Les fonctions principales d'un gaz porteur
Le rôle du gaz porteur dans le processus CVD va au-delà du simple transport. Il est fondamental pour créer les conditions précises requises pour une croissance de graphène de haute qualité.
Transport du précurseur
La fonction la plus élémentaire est d'agir comme un mécanisme de livraison. Le gaz porteur se mélange à la source de carbone (méthane) et circule dans le système, assurant un apport constant de molécules réactives à la surface chaude du catalyseur.
Maintien de l'atmosphère de la chambre
Les gaz porteurs établissent et maintiennent la pression et les conditions atmosphériques requises à l'intérieur du four. Leurs débits sont soigneusement contrôlés pour purger le système des contaminants comme l'oxygène avant la croissance et pour réguler la pression partielle des réactifs pendant le processus.
Dilution des réactifs
Le gaz porteur dilue le précurseur de carbone. Ce contrôle est essentiel car la concentration de méthane est un facteur clé pour déterminer si du graphène monocouche, bicouche ou multicouche se formera.
Pourquoi l'hydrogène et l'argon sont-ils utilisés spécifiquement ?
La sélection de l'hydrogène et de l'argon n'est pas arbitraire ; chaque gaz remplit un rôle distinct et vital dans l'optimisation de la synthèse.
Le rôle actif de l'hydrogène (H₂)
L'hydrogène est plus qu'un simple porteur passif. Il agit comme un agent de gravure doux, ce qui est crucial pour améliorer la qualité du film de graphène. Il élimine sélectivement les dépôts de carbone amorphe moins stables et peut aider à réparer les défauts dans le réseau cristallin en croissance.
De plus, le H₂ aide à maintenir la surface du catalyseur en cuivre ou en nickel propre et exempte d'oxydes, assurant une surface vierge pour la nucléation et la croissance du graphène.
Le rôle stabilisateur de l'argon (Ar)
L'argon est un gaz noble inerte. Il ne réagit pas avec le précurseur, le catalyseur ou le graphène en croissance. Sa fonction principale est de fournir un environnement stable et non réactif.
En utilisant de l'argon, les chercheurs peuvent diluer les gaz réactifs (méthane et hydrogène) et obtenir un contrôle précis de leurs pressions partielles, ce qui influence directement la cinétique du processus de croissance.
Comprendre les compromis et le contrôle du processus
Obtenir un graphène de haute qualité de manière constante nécessite une compréhension approfondie de la façon dont le mélange gazeux affecte le résultat. Le processus est un équilibre délicat.
Le rapport critique H₂/CH₄
Le rapport de l'hydrogène au précurseur de méthane est sans doute le paramètre le plus important. Trop d'hydrogène peut graver le film de graphène au fur et à mesure de sa formation, réduisant considérablement le taux de croissance.
Inversement, trop peu d'hydrogène peut entraîner la formation de graphène de qualité inférieure, défectueux ou multicouche en raison de l'absence de ses effets de nettoyage et de gravure.
Débit total et temps de séjour
Le débit total de tous les gaz détermine le temps de séjour – le temps que les molécules réactives passent dans la zone chaude du four. Cela affecte le taux de décomposition du méthane et la diffusion du carbone sur le catalyseur, impactant à la fois la vitesse de croissance et l'uniformité.
Faire le bon choix pour votre objectif
Le mélange gazeux optimal dépend entièrement du résultat souhaité de la synthèse.
- Si votre objectif principal est la plus haute qualité cristalline : Un mélange soigneusement contrôlé d'hydrogène et d'argon est souvent le meilleur, car le H₂ grave les défauts tandis que l'Ar fournit une pression de fond stable.
- Si votre objectif principal est de maximiser le taux de croissance : Une pression partielle plus élevée du précurseur de carbone avec une concentration de H₂ plus faible est généralement utilisée, bien que cela se fasse souvent au détriment d'une qualité de film réduite.
- Si votre objectif principal est la sécurité et la simplicité du processus : L'utilisation d'argon comme gaz porteur dominant avec seulement un minimum d'hydrogène réduit la complexité et les dangers associés à la manipulation du H₂ hautement inflammable.
La maîtrise de la composition de votre gaz porteur est une étape fondamentale vers un contrôle précis de votre synthèse de graphène.
Tableau récapitulatif :
| Gaz | Rôle principal | Impact clé sur le graphène |
|---|---|---|
| Hydrogène (H₂) | Agent de gravure actif et nettoyant de surface | Améliore la qualité cristalline, élimine les défauts |
| Argon (Ar) | Stabilisateur inerte et diluant | Contrôle la pression, permet une cinétique de croissance précise |
| Rapport H₂/CH₄ | Paramètre de processus critique | Détermine le nombre de couches, le taux de croissance et la qualité du film |
Obtenez un contrôle précis sur votre synthèse de graphène
Maîtriser l'équilibre délicat des gaz porteurs est essentiel pour produire des films de graphène de haute qualité et constants. L'équipement de laboratoire approprié est indispensable pour ce niveau de contrôle.
KINTEK est spécialisé dans la fourniture de l'équipement de laboratoire et des consommables précis dont vous avez besoin pour optimiser vos processus CVD. Que vous vous concentriez sur la qualité cristalline ultime, la maximisation du taux de croissance ou la garantie de la sécurité du processus, nous avons les solutions pour soutenir vos objectifs de recherche et développement.
Prêt à améliorer votre synthèse de graphène ? Contactez nos experts dès aujourd'hui pour discuter de la façon dont nos produits peuvent vous aider à obtenir des résultats supérieurs.

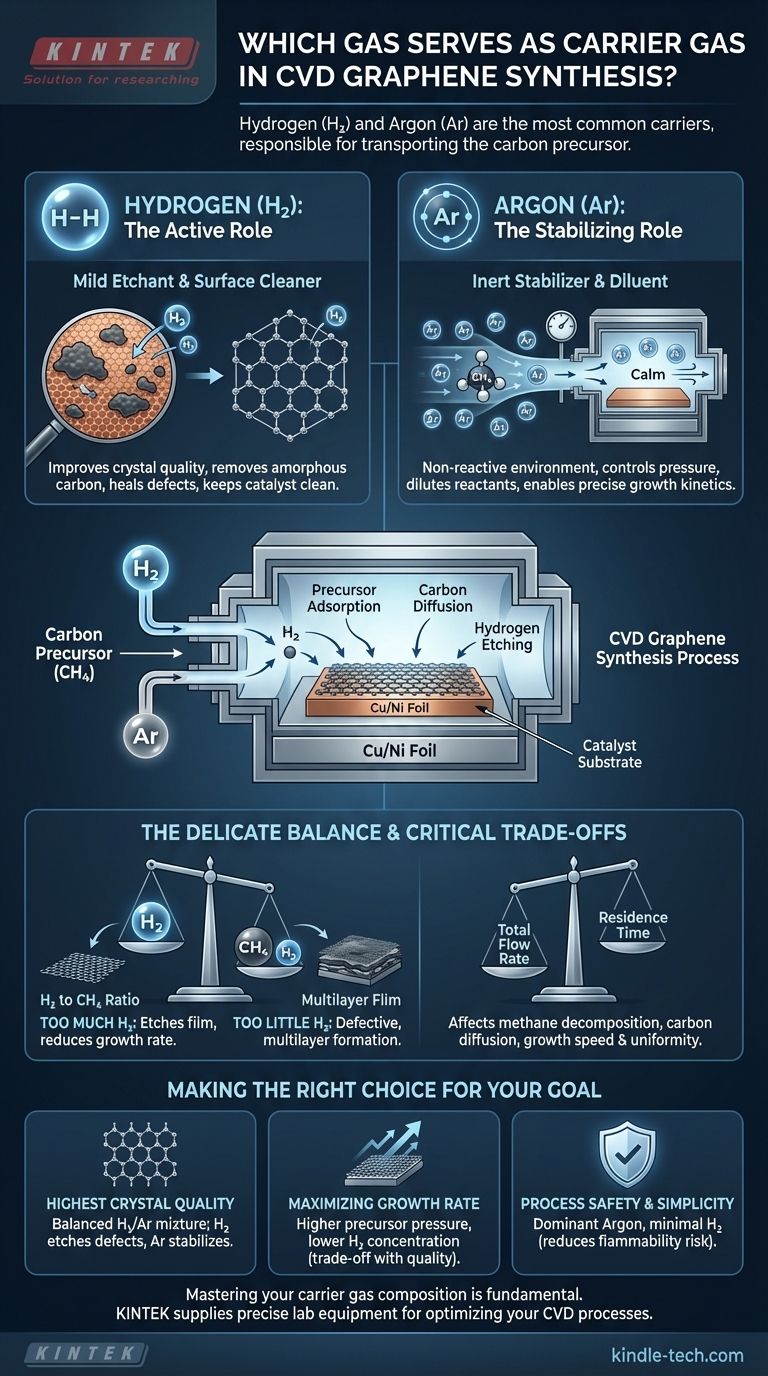

Guide Visuel
