Fondamentalement, le graphite est utilisé pour le transfert de chaleur car il possède une conductivité thermique exceptionnellement élevée le long de ses plans, dépassant souvent le cuivre, tout en étant beaucoup plus léger. Cette combinaison unique lui permet de propager rapidement la chaleur loin d'une source concentrée, ce qui en fait un matériau essentiel dans l'électronique moderne et d'autres applications de gestion thermique haute performance.
La clé pour comprendre les propriétés thermiques du graphite réside dans sa structure atomique. Il est fortement anisotrope, ce qui signifie qu'il transfère la chaleur exceptionnellement bien dans deux dimensions (dans le plan) mais mal dans la troisième dimension (à travers le plan), ce qui en fait un matériau spécialisé pour étaler la chaleur plutôt que pour la conduire à travers une barrière.
La science derrière la performance thermique du graphite
Pour véritablement tirer parti du graphite, nous devons d'abord comprendre pourquoi il se comporte si différemment des matériaux traditionnels comme les métaux. La réponse réside dans sa structure cristalline en couches unique.
La structure atomique anisotrope
Le graphite est composé de couches superposées d'atomes de carbone disposés en réseau hexagonal. Chaque couche, connue sous le nom de feuille de graphène, possède des liaisons atomiques incroyablement fortes.
Imaginez un jeu de cartes. Il est facile de faire glisser la carte du dessus sur le jeu (dans le plan), mais beaucoup plus difficile de pousser votre doigt directement à travers tout le jeu (à travers le plan).
Les phonons : les porteurs de chaleur
Dans un matériau solide comme le graphite, la chaleur est principalement transférée par des vibrations du réseau appelées phonons.
Les liaisons fortes dans le plan au sein de chaque feuille de graphène permettent à ces phonons de parcourir de longues distances avec très peu de résistance. Cela se traduit par une conductivité thermique ultra-élevée le long de la couche. Inversement, les liaisons faibles entre les couches dispersent les phonons, entravant considérablement le flux de chaleur d'une couche à l'autre.
Conductivité dans le plan par rapport à travers le plan
Cette différence structurelle crée un écart de performance massif. La conductivité thermique dans le plan du graphite synthétique de haute qualité peut atteindre 1 500 à 2 000 W/m·K, soit quatre à cinq fois plus que le cuivre (≈400 W/m·K).
Cependant, sa conductivité thermique à travers le plan est souvent inférieure à 20 W/m·K, ce qui en fait davantage un isolant dans cette direction. Cette différence extrême est la caractéristique déterminante du graphite dans les applications thermiques.
Formes courantes de graphite dans la gestion thermique
Le « graphite » n'est pas un matériau unique, mais une famille de produits, chacun conçu pour des cas d'utilisation spécifiques.
Feuilles de graphite naturel
Celles-ci sont fabriquées en compressant et en traitant le graphite extrait. Elles offrent un excellent équilibre entre performance, flexibilité et coût. Elles sont souvent laminées avec un film plastique pour la durabilité et une manipulation plus facile dans des applications telles que les diffuseurs de chaleur pour ordinateurs portables et smartphones.
Feuille de graphite pyrolytique (PGS)
Il s'agit d'un graphite synthétique, fabriqué par l'homme, conçu pour avoir une structure cristalline hautement ordonnée. Le PGS offre la conductivité thermique planaire la plus élevée, ce qui en fait le choix privilégié pour dissiper la chaleur des petits points chauds intenses comme les CPU et les amplificateurs de puissance.
Foil de graphite flexible
Créée en exfoliant et en re-compressant le graphite naturel, cette forme est très adaptable et résistante. Bien que sa conductivité thermique soit inférieure à celle du PGS, elle est idéale pour créer des joints et des étanchéités thermiques qui doivent combler les espaces et transférer la chaleur simultanément.
Comprendre les compromis
Les propriétés uniques du graphite sont puissantes, mais elles s'accompagnent également de limites critiques que tout concepteur doit prendre en compte.
Anisotropie : une arme à double tranchant
Le graphite est un étalement de chaleur, pas un conducteur en vrac. Si votre objectif est de déplacer la chaleur à travers une barrière épaisse d'un côté à l'autre, un bloc solide de cuivre ou d'aluminium surpassera presque toujours le graphite. Utiliser le graphite de manière incorrecte peut créer involontairement une barrière thermique.
Fragilité mécanique
Sous leur forme brute, les fines feuilles de graphite peuvent être cassantes et difficiles à manipuler sans se fissurer ou s'écailler. C'est pourquoi elles sont fréquemment laminées avec des films polymères, ce qui ajoute une étape de traitement et une petite quantité de résistance thermique à l'interface.
Conductivité électrique
Le graphite est un excellent conducteur électrique. En électronique, cela signifie qu'un diffuseur de chaleur en graphite peut provoquer un court-circuit s'il entre en contact direct avec des circuits exposés. Une conception appropriée nécessite l'ajout d'une fine couche diélectrique (isolante électriquement), ce qui doit être pris en compte dans le budget thermique.
Coût et complexité
Les feuilles de graphite pyrolytique haute performance sont nettement plus coûteuses à produire que les dissipateurs thermiques traditionnels en aluminium ou en cuivre. Leur mise en œuvre nécessite une compréhension plus approfondie de la conception thermique pour garantir leur utilisation efficace.
Faire le bon choix pour votre application
La sélection du bon matériau thermique dépend entièrement de votre objectif d'ingénierie principal.
- Si votre objectif principal est de diffuser la chaleur à partir d'un point chaud petit et intense : La feuille de graphite pyrolytique (PGS) haute performance est la solution idéale en raison de sa conductivité planaire inégalée.
- Si votre objectif principal est la diffusion de chaleur à usage général avec un faible poids : Les feuilles de graphite naturel laminées offrent une option rentable et fiable pour de nombreux appareils électroniques grand public.
- Si votre objectif principal est de conduire la chaleur uniformément dans toutes les directions : Un matériau isotrope traditionnel comme le cuivre ou l'aluminium est le choix correct pour votre application.
- Si votre objectif principal est de sceller un espace tout en fournissant un chemin thermique : Les foils de graphite flexibles sont spécifiquement conçus pour s'adapter aux surfaces et résoudre ce défi à double objectif.
En comprenant la nature fondamentalement anisotrope du graphite, vous pouvez exploiter efficacement ses propriétés exceptionnelles pour résoudre les défis de gestion thermique les plus exigeants.
Tableau récapitulatif :
| Propriété | Graphite (dans le plan) | Cuivre |
|---|---|---|
| Conductivité thermique | 1 500 - 2 000 W/m·K | ~400 W/m·K |
| Poids | Léger | Lourd |
| Utilisation principale | Diffusion de chaleur | Conduction en vrac |
Besoin d'une solution de gestion thermique précise pour votre équipement de laboratoire ? KINTEK est spécialisée dans les équipements et consommables de laboratoire haute performance. Notre expertise dans des matériaux comme le graphite peut vous aider à atteindre des performances thermiques et une efficacité optimales dans vos applications de laboratoire. Contactez nos experts dès aujourd'hui pour discuter de la manière dont nous pouvons répondre à vos défis spécifiques de gestion thermique !

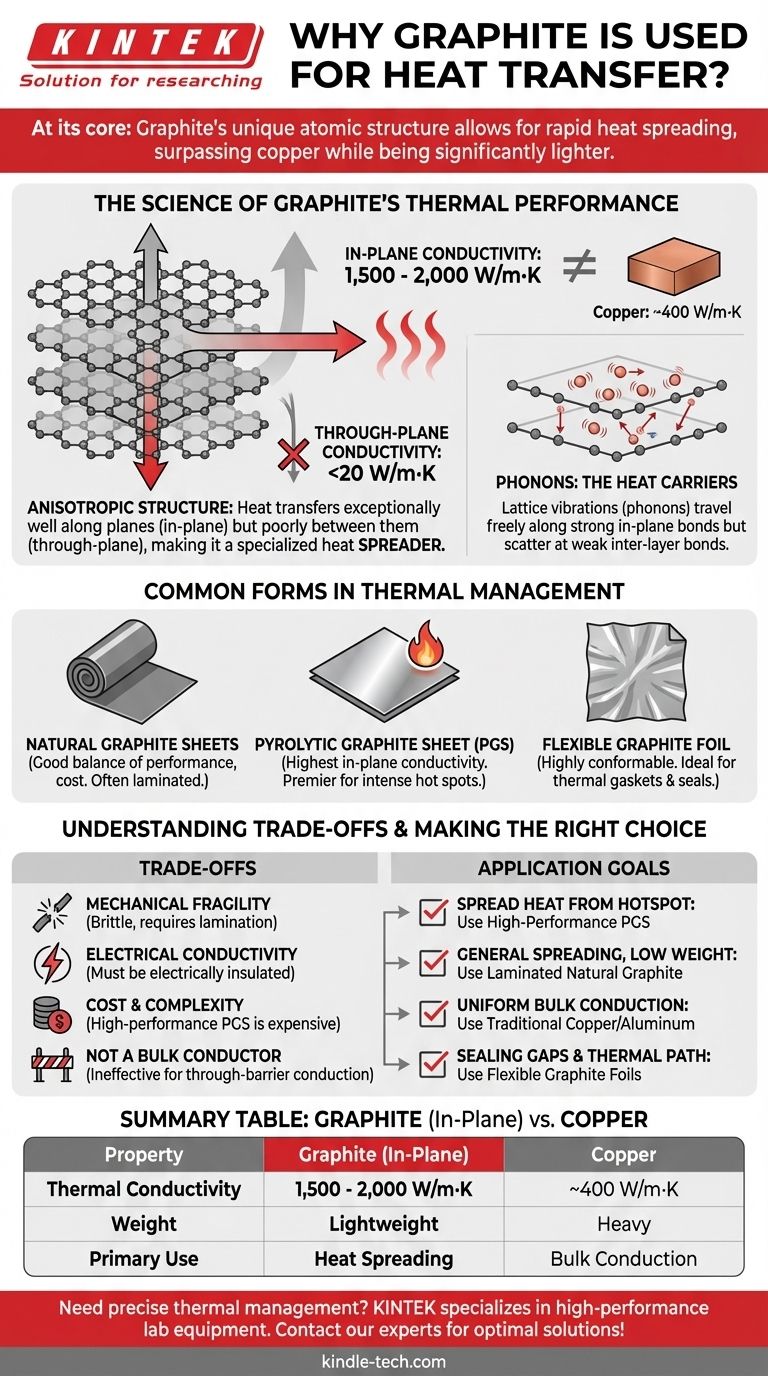

Guide Visuel
