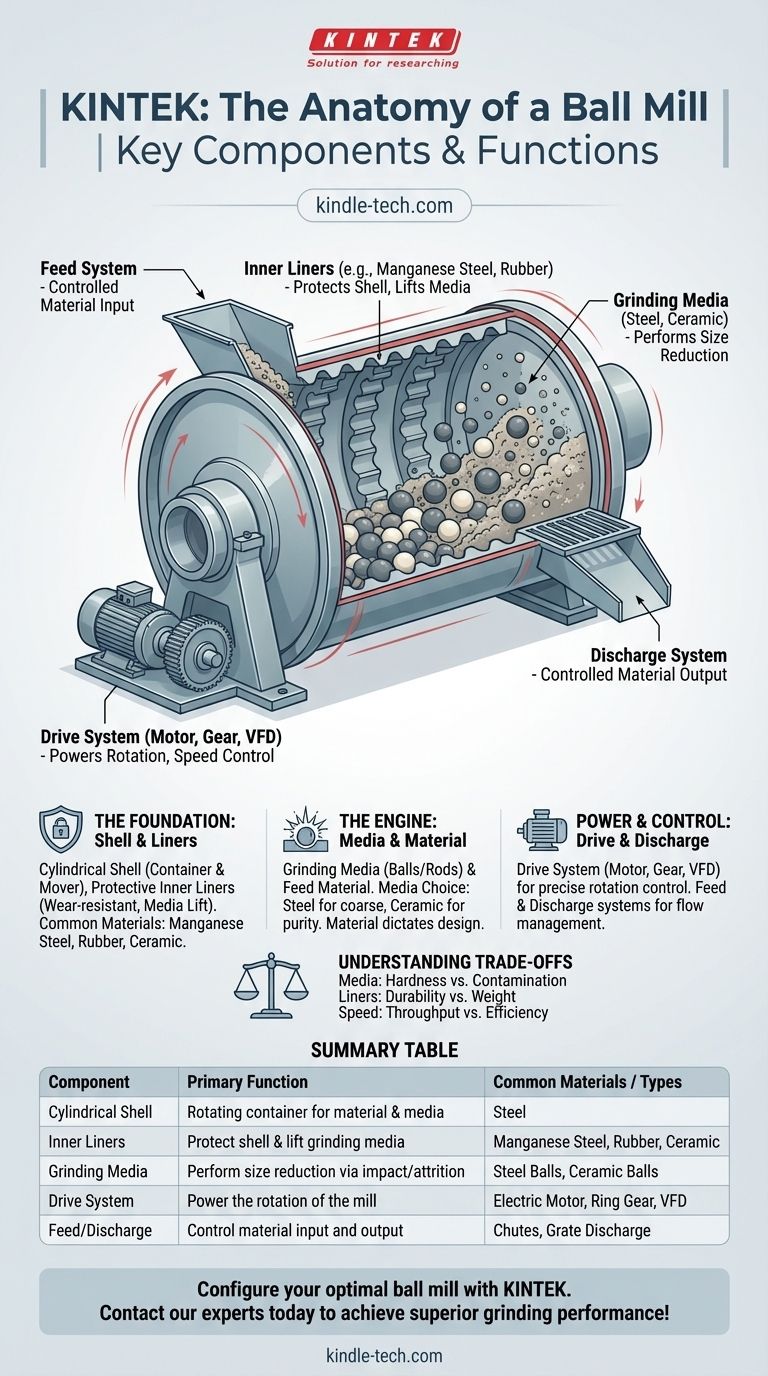

Au cœur de la machine, les principaux composants d'un broyeur à boulets sont la cuve cylindrique rotative, le revêtement intérieur qui la protège, les médias de broyage qui effectuent la réduction de taille, et le système d'entraînement qui alimente l'ensemble de l'opération. Ces pièces fonctionnent de concert avec les mécanismes d'alimentation et de décharge pour créer un système robuste de pulvérisation des matériaux.
Un broyeur à boulets est plus qu'un simple assemblage de pièces ; c'est un système conçu où chaque composant est sélectionné avec précision pour contrôler les forces d'impact et d'attrition. Comprendre comment la cuve, les revêtements, les médias et le système d'entraînement interagissent est la clé pour atteindre une taille de particule spécifique et une efficacité opérationnelle.
La Fondation : Cuve et Revêtements
La structure du broyeur à boulets est sa caractéristique la plus visible, mais sa conception est essentielle pour la durabilité et la performance du broyage.
La Cuve Cylindrique
La cuve est un cylindre creux, généralement en acier, qui tourne sur son axe horizontal. Elle sert de conteneur à la fois pour le matériau à broyer (la « charge ») et pour les médias de broyage. Son intégrité structurelle est primordiale pour la sécurité et la longévité du broyeur.
Les Revêtements Intérieurs Protecteurs
La surface intérieure de la cuve est équipée de revêtements. Ce sont des plaques sacrificielles fabriquées à partir de matériaux très résistants à l'usure.
Les revêtements remplissent deux fonctions essentielles. Premièrement, ils protègent la cuve contre l'abrasion intense et l'impact causés par les médias et la charge qui culbutent. Deuxièmement, leur forme (par exemple, vague, gradin) aide à soulever les médias lorsque le broyeur tourne, ce qui est crucial pour créer l'action de broyage par cascade. Les matériaux courants comprennent l'acier au manganèse pour une durabilité élevée aux chocs ou le caoutchouc pour des applications spécifiques.
Le Moteur du Broyage : Médias et Matériau
Le travail réel de réduction de la taille des particules se produit grâce à l'interaction entre les médias de broyage et le matériau traité.
Les Médias de Broyage
C'est le « moteur » du broyeur. Il se compose de boulets (ou parfois de tiges ou de cylindres) qui sont libres de se déplacer à l'intérieur de la cuve. Lorsque le broyeur tourne, les médias sont soulevés puis retombent en cascade, écrasant et broyant le matériau par impact et attrition.
Les médias sont choisis en fonction de l'application. Les boulets en acier sont denses et efficaces pour les matériaux grossiers et durs. Les boulets en céramique sont utilisés lorsque la pureté du produit est critique, car ils empêchent la contamination métallique.
Le Matériau d'Alimentation
Bien que n'étant pas un composant du broyeur lui-même, le matériau qui y est introduit dicte tous les autres choix de conception. La dureté, la taille initiale des particules et l'abrasivité du matériau détermineront le type optimal de revêtements, de médias et la vitesse de rotation.
La Puissance et le Contrôle : Systèmes d'Entraînement et de Décharge
Un broyeur à boulets est un cylindre inerte sans les systèmes qui alimentent sa rotation et gèrent le flux de matériau.
Le Système d'Entraînement
Le système d'entraînement fournit la force de rotation. Il se compose généralement d'un moteur électrique puissant relié à un système d'engrenages (souvent un grand pignon à crémaillère sur la cuve elle-même) qui fait tourner le cylindre.
Les systèmes d'entraînement modernes comprennent souvent un Variateur de Fréquence (VFD). Cela permet un contrôle précis de la vitesse de rotation du broyeur, un paramètre critique pour optimiser l'efficacité du broyage.
Les Systèmes d'Alimentation et de Décharge
Le matériau doit pouvoir entrer et sortir du broyeur de manière contrôlée. Le système d'alimentation est une ouverture ou une goulotte, souvent au centre d'une extrémité du broyeur, où la matière première est introduite.
Le système de décharge permet au matériau broyé de sortir. Dans de nombreuses conceptions, il s'agit d'une grille à l'extrémité opposée qui permet aux particules inférieures à une certaine taille de passer tout en retenant les médias de broyage plus gros.
Comprendre les Compromis
La sélection des bons composants implique d'équilibrer la performance, le coût et les objectifs opérationnels. Il n'existe pas de configuration unique « idéale ».
Sélection des Médias : Dureté vs. Contamination
Les médias en acier, durs et denses, offrent l'action de broyage la plus puissante, mais peuvent s'écailler et introduire une contamination ferreuse dans le produit final. Les médias en céramique, plus tendres et moins denses, évitent cela, mais peuvent ne pas être efficaces sur des matériaux très durs et peuvent être plus coûteux.
Choix des Revêtements : Durabilité vs. Poids
Les revêtements en acier au manganèse sont exceptionnellement durables contre les chocs et l'abrasion, mais ils sont lourds, ce qui augmente l'énergie nécessaire pour faire tourner le broyeur. Les revêtements en caoutchouc sont plus légers et peuvent réduire le bruit, mais peuvent s'user plus rapidement avec des matériaux tranchants et abrasifs.
Contrôle de la Vitesse : Débit vs. Efficacité
Faire fonctionner un broyeur à une vitesse plus élevée peut augmenter le débit, mais seulement jusqu'à un certain point. Si la vitesse est trop élevée (s'approchant de la « vitesse critique »), les médias seront maintenus contre la cuve par la force centrifuge, et aucun broyage n'aura lieu. Trouver la vitesse optimale est un compromis clé entre le taux de production et la consommation d'énergie.
Faire le Bon Choix pour Votre Objectif
La configuration idéale des composants dépend entièrement de ce que vous devez accomplir.
- Si votre objectif principal est de maximiser le débit pour les matériaux grossiers : Optez pour des médias en acier de grand diamètre et à haute densité et des revêtements en acier au manganèse durables conçus pour un levage maximal.
- Si votre objectif principal est de produire une poudre fine avec zéro contamination : Utilisez des médias en céramique à haute teneur en alumine et envisagez des revêtements en caoutchouc ou en céramique pour assurer la pureté du produit.
- Si votre objectif principal est l'efficacité énergétique et le contrôle du processus : Investissez dans un système doté d'un variateur de fréquence (VFD) pour régler précisément la vitesse de rotation en fonction des différents matériaux et des résultats souhaités.
En comprenant comment chaque composant contribue à l'ensemble, vous pouvez configurer un broyeur à boulets non seulement pour fonctionner, mais pour performer précisément comme votre processus l'exige.
Tableau Récapitulatif :
| Composant | Fonction Principale | Matériaux / Types Courants |
|---|---|---|
| Cuve Cylindrique | Conteneur rotatif pour le matériau et les médias | Acier |
| Revêtements Intérieurs | Protéger la cuve et soulever les médias de broyage | Acier au Manganèse, Caoutchouc, Céramique |
| Médias de Broyage | Effectuer la réduction de taille par impact/attrition | Boulets en Acier, Boulets en Céramique |
| Système d'Entraînement | Alimenter la rotation du broyeur | Moteur Électrique, Pignon à Crémaillère, VFD |
| Alimentation/Décharge | Contrôler l'entrée et la sortie du matériau | Goulottes, Décharge par Grille |
