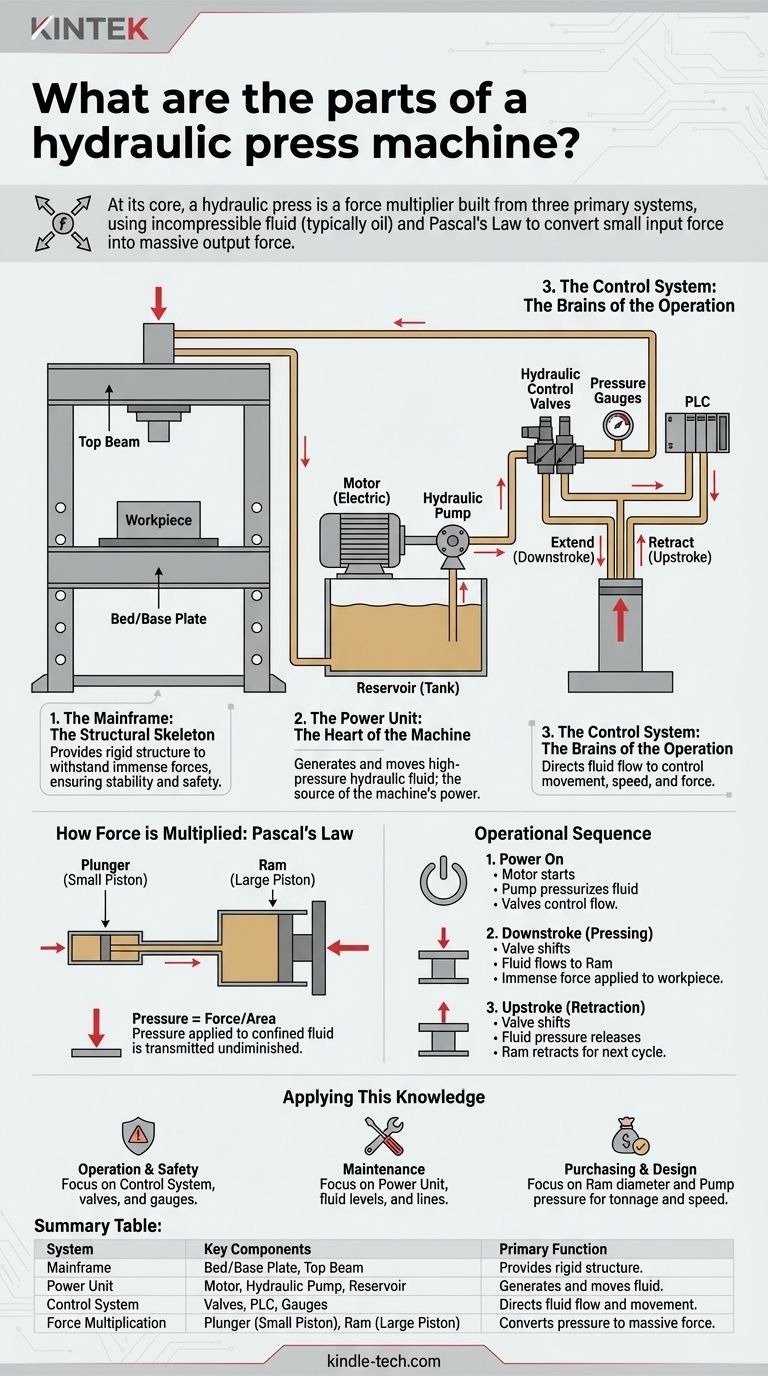

Quelles sont les pièces d'une presse hydraulique ? Un guide des systèmes et composants essentiels

À la base, une presse hydraulique est construite autour de trois systèmes principaux : un bâti structurel, un système hydraulique de puissance et de commande, et les cylindres qui convertissent la pression du fluide en force mécanique. Ces composants fonctionnent à l'unisson, exploitant un fluide incompressible (généralement de l'huile) pour multiplier une petite force initiale en une force de sortie beaucoup plus importante.

Une presse hydraulique ne crée pas d'énergie ; c'est un multiplicateur de force. Comprendre qu'une petite force appliquée sur une petite surface génère une pression qui, lorsqu'elle est appliquée sur une grande surface, résulte en une force de sortie massive, est la clé pour saisir comment toutes ses pièces individuelles fonctionnent comme un tout cohérent.

Les systèmes fondamentaux d'une presse hydraulique

Une presse hydraulique n'est pas seulement une collection aléatoire de pièces. Elle est mieux comprise comme trois systèmes distincts mais interconnectés, chacun ayant un rôle critique.

1. Le Bâti principal : Le squelette structurel

Le bâti principal fournit la structure rigide nécessaire pour résister aux forces immenses générées par la presse. Il ancre tous les autres composants et assure la stabilité et la sécurité pendant le fonctionnement.

Cette structure est généralement fabriquée en acier à haute résistance et comprend une platine inférieure ou une base où la pièce à usiner est placée, et une poutre supérieure qui loge ou supporte le cylindre principal.

2. Le Groupe motopropulseur : Le cœur de la machine

Le groupe motopropulseur est responsable de la création et du déplacement du fluide hydraulique haute pression qui entraîne la machine. C'est la source de puissance de la machine.

Ce système comprend un moteur (généralement électrique) qui entraîne une pompe hydraulique. La pompe aspire le fluide d'un réservoir et le pousse dans le circuit hydraulique sous pression.

3. Le Système de commande : Le cerveau de l'opération

Le système de commande dirige le flux du fluide hydraulique, permettant à l'opérateur de gérer le mouvement, la vitesse et la force de la presse.

Les éléments clés sont les vannes de commande hydrauliques. Ces vannes s'ouvrent et se ferment pour diriger le fluide afin d'étendre (course descendante) ou de rétracter (course montante) le piston principal. Ce système comprend également des manomètres, des interrupteurs et souvent un automate programmable (PLC) pour les cycles automatisés.

Comment la force est multipliée : Les composants hydrauliques de base

La « magie » d'une presse hydraulique se produit au sein de ses composants hydrauliques de base, qui fonctionnent selon la loi de Pascal.

Le principe de fonctionnement : La loi de Pascal

La loi de Pascal stipule que la pression appliquée à un fluide confiné est transmise sans diminution dans tout le fluide. En utilisant deux pistons de tailles différentes, ce principe permet la multiplication de la force.

Le Piston plongeur (Petit piston)

Dans de nombreuses conceptions, un petit piston, souvent appelé piston plongeur, est l'endroit où la pression initiale est générée. La pompe force le fluide dans ce cylindre plus petit.

Comme la surface de ce piston est petite, même une quantité modérée de pression de fluide résulte en une valeur de force spécifique (Force = Pression x Surface).

Le Vérin (Grand piston)

Le fluide pressurisé provenant du petit cylindre s'écoule dans un cylindre beaucoup plus grand, qui abrite un grand piston appelé vérin. C'est le composant qui descend pour presser la pièce à usiner.

Puisque la pression est la même mais que la surface du vérin est beaucoup plus grande, la force de sortie résultante est proportionnellement plus importante. Un vérin ayant 10 fois la surface du piston plongeur produira 10 fois la force.

Fluide hydraulique et conduites

Le fluide hydraulique (généralement une huile spécialisée) est la force vitale du système. Il doit être incompressible pour transférer la pression efficacement. Ce fluide est transporté entre la pompe, les vannes et les cylindres par un réseau de tuyaux et de flexibles haute pression.

Comprendre la séquence opérationnelle

Voir comment les pièces interagissent dans un cycle typique clarifie leurs fonctions individuelles.

Étape 1 : Mise sous tension et pressurisation

Le moteur électrique démarre, entraînant la pompe hydraulique. La pompe commence à déplacer le fluide, créant une pression dans le circuit hydraulique, qui est maintenue sous contrôle par les vannes de commande.

Étape 2 : La course descendante (Pressage)

Lorsque l'opérateur active la presse, une vanne de commande directionnelle se déplace. Cela ouvre un chemin pour que le fluide haute pression s'écoule dans le cylindre principal, au-dessus du vérin.

L'immense pression agit sur la grande surface du vérin, le forçant vers le bas avec une force énorme sur la pièce à usiner.

Étape 3 : La course montante (Rétraction)

Une fois l'opération de pressage terminée, la vanne de commande se déplace à nouveau. Elle dirige le fluide vers l'autre côté du vérin (le côté inférieur) ou ouvre simplement un chemin pour que le fluide au-dessus du vérin retourne au réservoir.

Cela relâche la pression, et souvent un mécanisme secondaire plus petit ou la gravité aide à rétracter le vérin jusqu'à sa position de départ, prêt pour le cycle suivant.

Appliquer ces connaissances

Comprendre ces composants vous aide à évaluer les capacités et les exigences d'une machine.

• Si votre objectif principal est l'utilisation ou la sécurité : Votre attention doit se porter sur le système de commande. Comprenez ce que font chaque vanne, bouton et manomètre pour vous assurer que vous avez toujours le contrôle de l'immense puissance de la machine.
• Si votre objectif principal est la maintenance : Le groupe motopropulseur et les conduites hydrauliques sont vos domaines clés. Vérifiez régulièrement le niveau de fluide, recherchez les fuites dans les flexibles et écoutez la pompe et le moteur pour détecter les problèmes tôt.
• Si votre objectif principal est l'achat ou la conception : Les spécifications du vérin (diamètre) et du groupe motopropulseur (classe de pression) sont primordiales, car leur relation dicte la force maximale (tonnage) et la vitesse de fonctionnement de la machine.

En comprenant comment chaque pièce contribue au système, vous pouvez utiliser, entretenir et évaluer n'importe quelle presse hydraulique en toute confiance.

Tableau récapitulatif :

Système	Composants clés	Fonction principale
Bâti principal	Platine inférieure/Base, Poutre supérieure	Fournit une structure rigide pour résister à la force
Groupe motopropulseur	Moteur, Pompe hydraulique, Réservoir	Génère et déplace le fluide hydraulique haute pression
Système de commande	Vannes, PLC, Manomètres	Dirige le flux de fluide pour contrôler le mouvement, la vitesse et la force
Multiplication de la force	Piston plongeur (Petit piston), Vérin (Grand piston)	Convertit la pression du fluide en une force mécanique massive
