À la base, une presse à cadre est une machine-outil conçue pour appliquer une force immense et contrôlée. Elle est le plus couramment utilisée pour un large éventail d'applications d'atelier et industrielles, y compris l'assemblage de pièces par emmanchement, le pliage ou le redressage de métaux, l'estampage de formes et le rivetage de composants.
La véritable valeur d'une presse à cadre, en particulier la conception courante "en C" ou "à ouverture", réside dans sa combinaison de force hydraulique puissante et d'un cadre accessible qui permet une manipulation facile d'une grande variété de pièces.
Le principe fondamental : une force contrôlée dans une conception ouverte
Pour comprendre à quoi sert une presse à cadre, vous devez d'abord comprendre ses deux caractéristiques fondamentales : sa source d'énergie et sa structure physique. Ces deux éléments définissent ses capacités et ses limites.
Comment ça marche : la puissance de l'hydraulique
La plupart des presses à cadre modernes sont hydrauliques. Elles utilisent un système de puissance fluidique pour multiplier une petite force d'entrée en une force de sortie massive, mesurée en tonnes.
Ce système hydraulique permet un contrôle extrêmement précis de la pression appliquée à la pièce, ce qui est essentiel pour les opérations d'assemblage délicates et les tâches de pliage répétables.
L'avantage de l'"ouverture" : accessibilité et polyvalence
Le type le plus courant est la presse à cadre en C, également connue sous le nom de presse à ouverture. Son cadre a la forme de la lettre "C", laissant trois côtés de la zone de travail ouverts.
Cette conception ouverte est sa plus grande force. Elle offre un accès dégagé aux opérateurs pour charger, positionner et décharger des pièces volumineuses ou de forme irrégulière, la rendant beaucoup plus polyvalente que les presses à cadre fermé.
Applications clés en détail
La combinaison d'une puissance contrôlée et d'un cadre accessible fait de cet outil une pierre angulaire de nombreux ateliers de fabrication et lignes de production.
Assemblage et désassemblage
Une utilisation principale est pour les opérations d'emmanchement. Cela implique de forcer des pièces comme des roulements, des bagues ou des goupilles dans ou hors d'un logement avec un ajustement précis par interférence qui les maintient en place sans fixations.
Pliage et formage
La presse est idéale pour le pliage et le formage de tôles ou de barres en angles et formes spécifiques. En utilisant différents jeux de matrices, une seule presse peut effectuer une variété de tâches de formage.
Redressage
Les presses à cadre sont fréquemment utilisées pour le redressage de pièces qui ont été pliées ou déformées pendant la fabrication, l'expédition ou l'utilisation. L'application contrôlée de la force permet à un opérateur de corriger soigneusement ces déformations.
Estampage et rivetage
Avec l'outillage approprié, une presse à cadre peut être utilisée pour les opérations d'estampage, telles que la création d'impressions, de logos ou de formes peu profondes dans le métal. Elle est également utilisée pour installer des rivets en appliquant la force de compression nécessaire pour former la tête du rivet.
Comprendre les compromis
Bien qu'incroyablement polyvalente, la presse à cadre en C n'est pas la solution idéale pour toutes les tâches. Sa principale force – le cadre ouvert – est aussi la source de sa principale limitation.
Le défi de la déflexion
Sous un tonnage extrêmement élevé, la forme ouverte en "C" a tendance à fléchir ou à "s'ouvrir" légèrement. Ce phénomène, connu sous le nom de déflexion du cadre, peut avoir un impact sur la précision absolue de l'opération.
Pour la plupart des travaux de fabrication générale, de pliage et d'assemblage, cette déflexion mineure n'est pas un problème. Cependant, pour les applications d'estampage ou de moulage de haute précision, cela peut être un facteur limitant.
Quand choisir une presse différente
Si votre application exige une rigidité et un parallélisme maximum sous des charges extrêmes, une presse avec une structure plus robuste et fermée peut être nécessaire.
Des presses comme la presse à cadre en H ou la presse à 4 montants répartissent les forces plus uniformément sur un cadre fermé, minimisant la déflexion et les rendant mieux adaptées aux travaux à fort tonnage et de précision critique.
Une presse à cadre est-elle adaptée à votre application ?
Le choix du bon outil dépend entièrement de vos objectifs spécifiques. Une presse à cadre est une machine puissante et flexible, mais son adéquation dépend de l'équilibre entre polyvalence et précision.
- Si votre objectif principal est la fabrication et la réparation générales : Une presse à cadre en C est un excellent choix en raison de sa polyvalence pour le pliage, le redressage et l'emmanchement d'une grande variété de pièces.
- Si votre objectif principal est l'assemblage de volume moyen : La force contrôlée et l'accès ouvert la rendent idéale pour l'emmanchement de roulements, de bagues et d'autres composants.
- Si votre objectif principal est l'estampage de haute précision et à fort tonnage : Vous devriez considérer le potentiel de déflexion du cadre et évaluer si une presse à 4 montants plus rigide servirait mieux vos besoins.
En fin de compte, la presse à cadre est un outil indispensable défini par son adaptabilité pour d'innombrables tâches de formage et d'assemblage.
Tableau récapitulatif :
| Application | Fonction clé | Idéal pour |
|---|---|---|
| Assemblage/Désassemblage | Emmanchement de roulements, bagues, goupilles | Ateliers, lignes de production |
| Pliage & Formage | Façonnage de tôles, barres | Ateliers de fabrication métallique |
| Redressage | Correction de pièces déformées ou pliées | Réparation et maintenance |
| Estampage & Rivetage | Création d'impressions, installation de rivets | Fabrication de volume moyen |
Besoin d'une solution fiable pour les tâches de pliage, de pressage ou d'assemblage de votre atelier ? KINTEK est spécialisé dans les équipements de laboratoire et d'atelier robustes, y compris les presses hydrauliques adaptées à la fabrication et à la R&D. Nos experts peuvent vous aider à sélectionner la presse parfaite pour améliorer votre productivité et votre précision. Contactez-nous dès aujourd'hui pour discuter de vos besoins spécifiques !

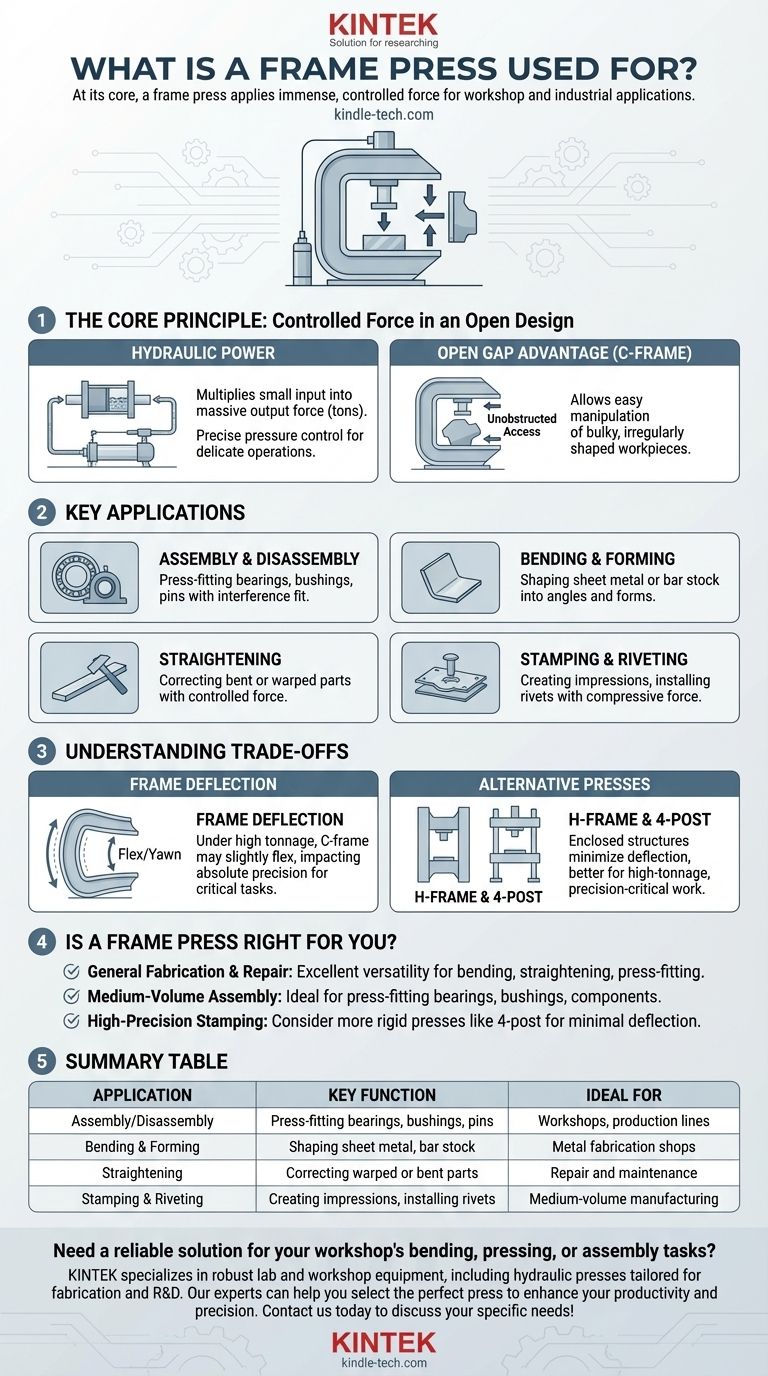

Guide Visuel
