Essentiellement, un film par pulvérisation cathodique est une couche ultra-mince de matériau déposée sur une surface, atome par atome, à l'aide d'un processus physique de haute précision appelé pulvérisation cathodique (sputtering). Cette technique, une forme de dépôt physique en phase vapeur (PVD), implique l'éjection d'atomes d'un matériau source (la « cible ») en le bombardant avec des ions énergisés à l'intérieur d'un vide.
Ces atomes éjectés voyagent ensuite et se condensent sur un objet secondaire (le « substrat »), formant un film très uniforme et durable.
La pulvérisation cathodique ne consiste pas seulement à créer un revêtement mince ; il s'agit d'ingénierie de surface au niveau atomique. Le processus offre un contrôle exceptionnel sur l'épaisseur, la pureté et l'adhérence du film, ce qui le rend indispensable pour les applications haute performance telles que les semi-conducteurs et l'optique avancée.

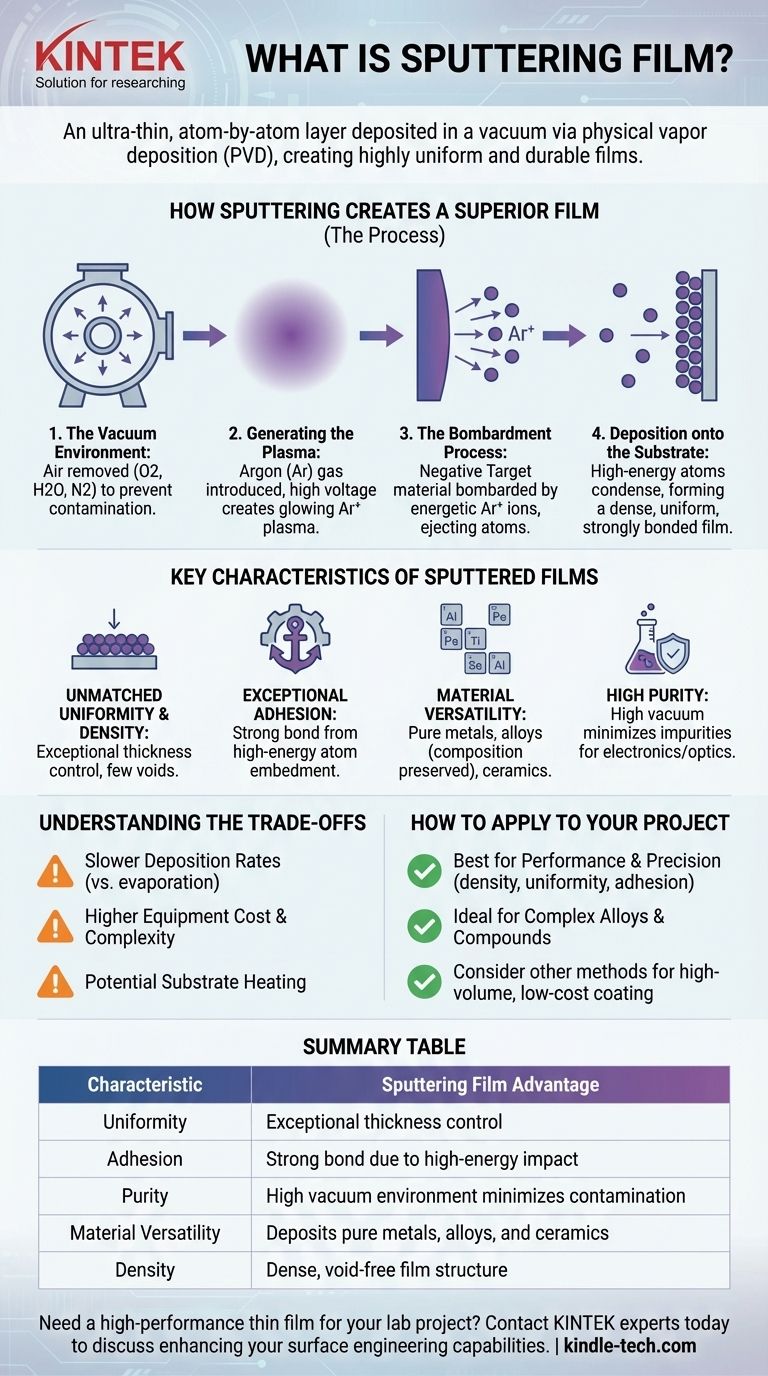

Comment la pulvérisation cathodique crée un film supérieur
Pour comprendre les qualités uniques d'un film pulvérisé, il faut d'abord comprendre la mécanique du processus. Il s'agit d'une séquence hautement contrôlée se déroulant dans le vide.
L'environnement sous vide
Tout d'abord, le substrat et le matériau cible sont placés dans une chambre à vide. L'air est pompé pour éliminer les impuretés telles que l'oxygène, la vapeur d'eau et l'azote, qui pourraient autrement contaminer le film et compromettre ses performances.
Génération du plasma
Une petite quantité d'un gaz inerte, généralement de l'Argon, est ensuite introduite dans la chambre. Une haute tension est appliquée, ce qui arrache des électrons aux atomes d'Argon. Cela crée un état de la matière brillant et énergisé connu sous le nom de plasma, composé d'ions Argon positifs et d'électrons libres.
Le processus de bombardement
Le matériau cible reçoit une charge électrique négative. Cela provoque l'accélération violente des ions Argon positifs du plasma vers la cible. Lorsque ces ions de haute énergie frappent la cible, ils transfèrent leur moment, expulsant physiquement, ou « pulvérisant », des atomes du matériau cible.
Dépôt sur le substrat
Ces atomes éjectés voyagent en ligne droite à travers le vide et frappent le substrat. Comme ces atomes arrivent avec une énergie cinétique importante, ils forment un film très dense, uniforme et fortement lié à mesure qu'ils s'accumulent sur la surface du substrat.
Caractéristiques clés des films pulvérisés
Le processus de pulvérisation cathodique confère des avantages distincts au film résultant, ce qui explique pourquoi il est choisi pour les applications techniques exigeantes.
Uniformité et densité inégalées
Le dépôt contrôlé, en ligne de visée, se traduit par des films présentant une uniformité d'épaisseur exceptionnelle sur l'ensemble du substrat. L'énergie des atomes arrivants garantit également qu'ils se tassent étroitement, créant un film dense avec peu de vides ou de défauts.
Adhérence exceptionnelle
L'énergie cinétique élevée des atomes pulvérisés les aide à s'intégrer physiquement dans la couche supérieure même du substrat. Cela crée une liaison (adhérence) beaucoup plus forte entre le film et le substrat par rapport aux processus à plus faible énergie comme l'évaporation thermique.
Polyvalence des matériaux
La pulvérisation cathodique peut déposer une vaste gamme de matériaux, y compris des métaux purs, des alliages complexes et même des composés céramiques isolants. Pour les alliages, le processus fait un excellent travail en préservant la composition originale de la cible au film.
Haute pureté
Étant donné que l'ensemble du processus se déroule sous vide poussé, le film résultant est exceptionnellement pur. C'est une exigence critique pour les applications en électronique et en optique, où même des impuretés infimes peuvent dégrader les performances.
Comprendre les compromis
Malgré ses avantages, la pulvérisation cathodique n'est pas le bon choix pour toutes les applications. Comprendre ses limites est essentiel pour prendre une décision éclairée.
Taux de dépôt plus lents
Comparée à d'autres méthodes comme l'évaporation thermique, la pulvérisation cathodique est généralement un processus plus lent. La vitesse à laquelle le matériau est éjecté de la cible est plus faible, ce qui peut affecter le débit dans la fabrication à grand volume.
Coût et complexité de l'équipement plus élevés
Les systèmes de pulvérisation cathodique sont des machines sophistiquées. La nécessité de chambres à vide poussé, de systèmes de manipulation de gaz précis et d'alimentations électriques haute tension spécialisées rend l'équipement plus coûteux et complexe à utiliser et à entretenir.
Potentiel de chauffage du substrat
Le bombardement constant de particules énergétiques peut transférer une quantité importante de chaleur au substrat. Pour les substrats sensibles à la chaleur, tels que certains plastiques ou matériaux biologiques, cela peut être un problème majeur nécessitant un refroidissement actif ou des méthodes de dépôt alternatives.
Comment appliquer cela à votre projet
Le choix d'une méthode de dépôt dépend entièrement de vos exigences techniques et de vos contraintes budgétaires.
- Si votre objectif principal est la performance et la précision : La pulvérisation cathodique est le choix supérieur lorsque la densité du film, l'uniformité, la pureté et l'adhérence sont essentielles au bon fonctionnement de votre appareil.
- Si votre objectif principal est un revêtement à grand volume et à faible coût : Des méthodes plus simples et plus rapides comme l'évaporation thermique peuvent être plus économiques pour les applications où la qualité ultime du film est moins critique.
- Si vous travaillez avec des alliages ou des composés complexes : La pulvérisation cathodique excelle à maintenir le rapport correct des éléments de la cible source au film final, une tâche difficile pour d'autres méthodes.
En fin de compte, comprendre le processus de pulvérisation cathodique vous permet de choisir le bon outil pour créer des surfaces avec des propriétés qui ne sont tout simplement pas réalisables autrement.
Tableau récapitulatif :
| Caractéristique | Avantage du film par pulvérisation cathodique |
|---|---|
| Uniformité | Contrôle d'épaisseur exceptionnel sur l'ensemble du substrat |
| Adhérence | Liaison forte grâce à l'impact des atomes à haute énergie |
| Pureté | L'environnement sous vide poussé minimise la contamination |
| Polyvalence des matériaux | Dépose des métaux purs, des alliages et des céramiques |
| Densité | Structure de film dense, sans vides |
