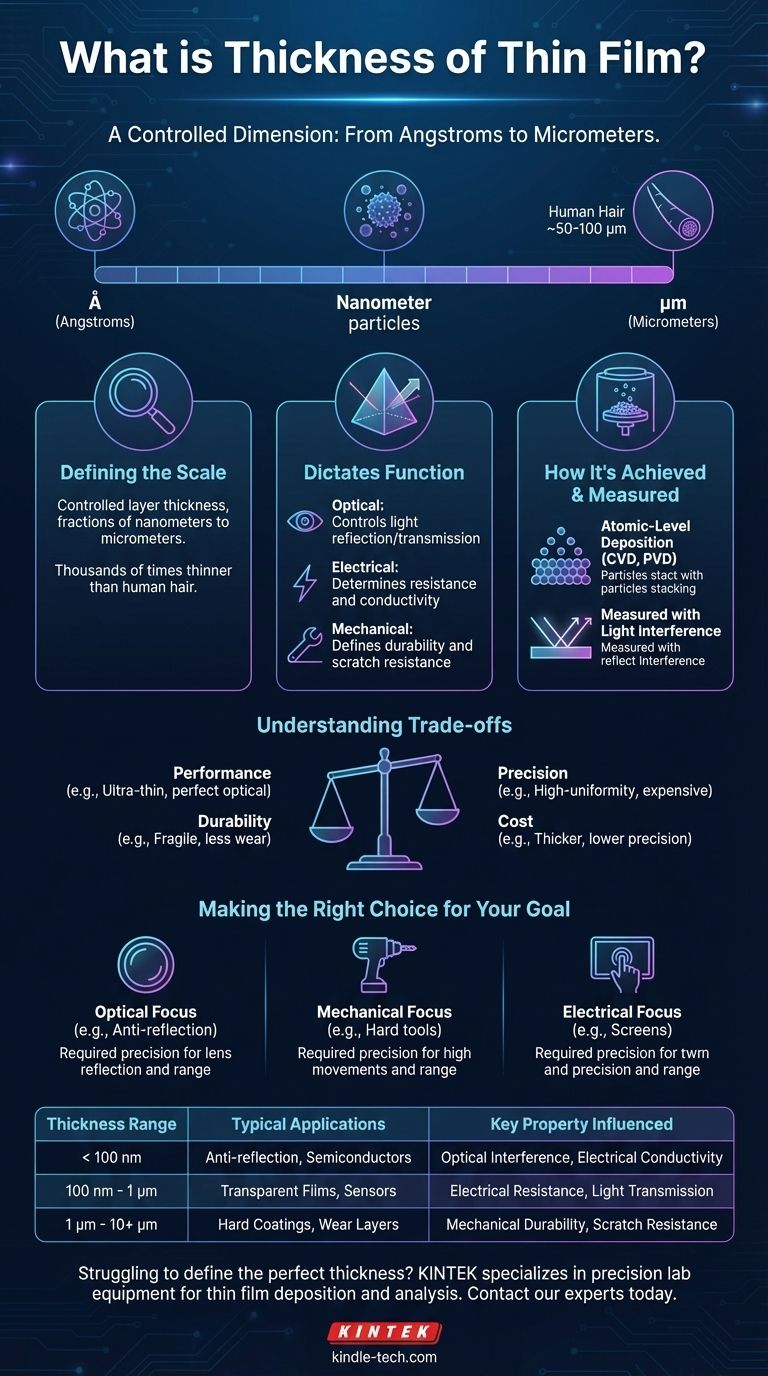

L'épaisseur d'un film mince n'est pas une valeur unique, mais une dimension contrôlée qui s'étend généralement de quelques angströms (fractions d'un nanomètre) à plusieurs micromètres. Cette épaisseur est le paramètre le plus critique qui définit les propriétés optiques, électriques et mécaniques du film, ce qui en fait un aspect fondamental de sa conception et de sa fonction.
Le concept de « film mince » décrit une vaste catégorie de couches de matériaux où l'épaisseur est un choix d'ingénierie délibéré. Il s'agit moins d'un nombre spécifique que de l'utilisation d'une dimension microscopique précise pour obtenir un effet physique spécifique.
Définir l'échelle du « Mince »
Pour comprendre les films minces, nous devons d'abord saisir l'échelle microscopique sur laquelle nous travaillons. L'épaisseur spécifiée est directement liée à l'usage prévu du film.
Des nanomètres aux micromètres
Un film mince est une couche de matériau déposée sur un substrat. Son épaisseur peut être aussi petite qu'une fraction de nanomètre (quelques angströms) ou s'étendre jusqu'à plusieurs micromètres (microns).
Pour mettre cela en perspective, un cheveu humain mesure environ 50 à 100 micromètres d'épaisseur. Les films minces les plus épais sont encore bien plus minces qu'un seul cheveu, et les plus minces sont des milliers de fois plus minces.
Pourquoi l'épaisseur dicte la fonction
L'épaisseur spécifique est choisie pour manipuler les phénomènes physiques. Par exemple, la capacité d'un film à réfléchir ou à transmettre la lumière dépend directement de son épaisseur par rapport à la longueur d'onde de cette lumière.
De même, la résistance électrique d'un film ou sa durabilité contre les rayures est une fonction directe de la quantité de matériau présente — une propriété contrôlée par son épaisseur.
Comment l'épaisseur est obtenue et mesurée
Créer et vérifier des couches aussi minces nécessite une technologie incroyablement précise. Les méthodes utilisées soulignent pourquoi l'épaisseur est le résultat d'une conception minutieuse, et non un simple sous-produit.
Dépôt au niveau atomique
Des techniques telles que le Dépôt Chimique en Phase Vapeur (CVD) et le Dépôt Physique en Phase Vapeur (PVD) sont utilisées pour construire ces films. Ces processus déposent le matériau littéralement une couche d'atomes ou de molécules à la fois.
Ce contrôle au niveau atomique permet aux ingénieurs de spécifier une épaisseur jusqu'au nanomètre pour obtenir le résultat souhaité.
Mesurer avec la lumière
La manière la plus courante de mesurer l'épaisseur d'un film mince transparent est d'analyser la lumière. Un faisceau lumineux est utilisé pour créer un motif d'interférence à partir des réflexions sur les surfaces supérieure et inférieure du film.
En analysant ce motif d'ondes lumineuses, les ingénieurs peuvent calculer l'épaisseur du film avec une extrême précision. Cette méthode nécessite de connaître l'indice de réfraction du matériau, car la lumière traverse différents matériaux à des vitesses différentes.
Comprendre les compromis
Choisir l'épaisseur d'un film est un exercice d'équilibre entre performance, durabilité et coût. L'épaisseur « idéale » est toujours relative aux objectifs et aux contraintes de l'application.
Performance contre Durabilité
Un film ultra-mince pourrait offrir des performances optiques parfaites pour un revêtement antireflet mais être trop fragile pour un environnement à forte usure.
Inversement, un film plus épais conçu pour la résistance aux rayures pourrait être très durable, mais pourrait légèrement altérer la clarté optique ou la couleur du substrat sous-jacent.
Précision contre Coût
Obtenir un film très uniforme avec une précision d'un nanomètre nécessite des équipements de dépôt et de surveillance sophistiqués et coûteux.
Pour les applications où une telle précision n'est pas nécessaire, comme un simple revêtement métallique décoratif sur du verre, des méthodes moins complexes peuvent être utilisées pour créer des films plus épais à un coût inférieur.
Faire le bon choix pour votre objectif
L'épaisseur idéale d'un film mince est entièrement déterminée par son application. Considérez l'objectif principal pour comprendre l'échelle requise.
- Si votre objectif principal est la performance optique (par exemple, les verres antireflets) : L'épaisseur doit être contrôlée avec une précision au niveau du nanomètre pour interférer avec des longueurs d'onde spécifiques de la lumière.
- Si votre objectif principal est la protection mécanique (par exemple, revêtement dur sur des outils) : Un film plus épais, souvent dans la gamme du micromètre, est nécessaire pour assurer la durabilité et la résistance à l'usure.
- Si votre objectif principal est la fonction électrique (par exemple, conducteurs transparents sur un écran) : L'épaisseur est soigneusement sélectionnée pour atteindre une résistance électrique cible, équilibrant la conductivité et la transparence.
En fin de compte, l'épaisseur d'un film mince est le principal outil qu'un ingénieur utilise pour contrôler la physique d'une surface.
Tableau récapitulatif :
| Plage d'épaisseur | Applications typiques | Propriété clé influencée |
|---|---|---|
| < 100 nm (Nanomètres) | Revêtements antireflets, couches semi-conductrices | Interférence optique, conductivité électrique |
| 100 nm - 1 μm | Films conducteurs transparents, couches de capteurs | Résistance électrique, transmission de la lumière |
| 1 μm - 10+ μm (Micromètres) | Revêtements protecteurs durs, couches résistantes à l'usure | Durabilité mécanique, résistance aux rayures |
