Défis liés au dépôt d'un film TiN à l'aide d'un courant alternatif et solutions

Principes de base du dépôt de film TiN

Méthodes de dépôt

Les films de TiN sont généralement déposés à l'aide de techniques de dépôt physique en phase vapeur (PVD), qui nécessitent un contrôle méticuleux des différentes conditions pour obtenir les propriétés souhaitées du film. Parmi les méthodes PVD, la pulvérisation magnétron et le dépôt par évaporation sont particulièrement appréciés en raison de leur capacité à produire des films de haute qualité avec un contrôle précis de l'épaisseur et de la composition du film.

Principales techniques PVD pour le dépôt de films de TiN

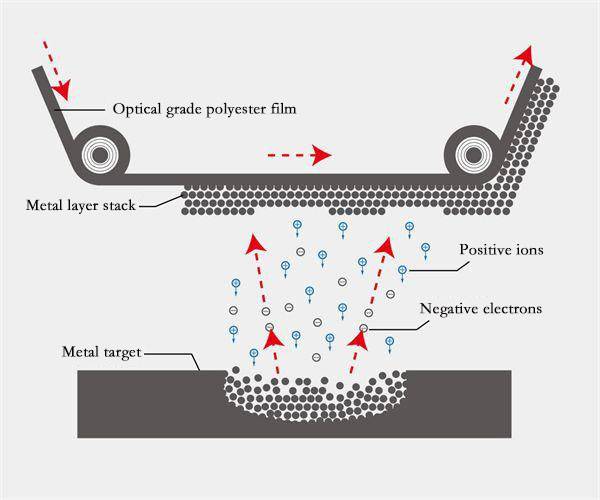

• Pulvérisation magnétron: Cette méthode consiste à bombarder un matériau cible avec des ions pour éjecter des atomes, qui se condensent ensuite sur un substrat. L'utilisation d'un champ magnétique améliore l'efficacité de la collecte des ions, ce qui en fait une méthode privilégiée pour le dépôt de films de TiN.

• Dépôt par évaporation: Dans ce procédé, le matériau TiN est chauffé à une pression de vapeur élevée, généralement par chauffage par résistance électrique dans un vide poussé. Le matériau vaporisé se condense ensuite sur le substrat, formant un film mince.

Autres techniques de dépôt

Si la pulvérisation magnétron et le dépôt par évaporation sont les plus courants, plusieurs autres techniques peuvent également être utilisées pour le dépôt d'un film de TiN :

• Dépôt par arc cathodique: Un arc électrique de forte puissance est déchargé sur le matériau cible, créant une vapeur hautement ionisée qui est déposée sur la pièce.

• Dépôt physique en phase vapeur par faisceau d'électrons (EBPVD): Le matériau est chauffé à une pression de vapeur élevée par bombardement électronique dans un vide poussé, et la vapeur est transportée par diffusion pour se condenser sur la pièce.

• Dépôt par laser pulsé: Un laser de forte puissance ablate le matériau de la cible, générant une vapeur qui se dépose sur le substrat.

Chacune de ces méthodes présente ses propres avantages et défis, mais toutes nécessitent un contrôle précis des paramètres tels que la température, la pression et la composition de l'atmosphère de dépôt afin de garantir la qualité et l'uniformité des films de TiN.

Mécanisme de réaction

La formation de films de nitrure de titane (TiN) est un processus complexe qui implique la réaction entre les atomes de titane (Ti) et d'azote (N). Cette réaction est minutieusement contrôlée par plusieurs facteurs critiques, notamment la température, l'atmosphère et la pression.

La température joue un rôle essentiel dans l'activation des atomes de titane et d'azote, en leur permettant de surmonter la barrière énergétique nécessaire à la liaison chimique. En règle générale, des températures plus élevées favorisent des réactions plus efficaces, mais une chaleur excessive peut également entraîner des réactions secondaires indésirables et une dégradation du matériau.

L'atmosphère à l'intérieur de la chambre de dépôt est un autre facteur déterminant. Un environnement d'azote contrôlé est essentiel pour garantir que les atomes de Ti puissent réagir avec suffisamment d'atomes de N pour former du TiN. Les variations de la concentration d'azote peuvent avoir un impact significatif sur la stœchiométrie et les propriétés du film.

La pression à l'intérieur de la chambre influence également le mécanisme de réaction. Un contrôle adéquat de la pression permet de maintenir la trajectoire libre moyenne optimale des particules en réaction, garantissant qu'elles entrent en collision avec suffisamment d'énergie pour former du TiN. Des écarts par rapport à la pression idéale peuvent entraîner des collisions insuffisantes ou excessives, conduisant à une croissance non uniforme du film et à des défauts.

En résumé, la synthèse des films de TiN implique un équilibre délicat entre la température, l'atmosphère et la pression, chacun d'entre eux devant être contrôlé avec précision pour obtenir un dépôt de film de haute qualité.

Caractéristiques de l'alimentation en courant alternatif dans le dépôt

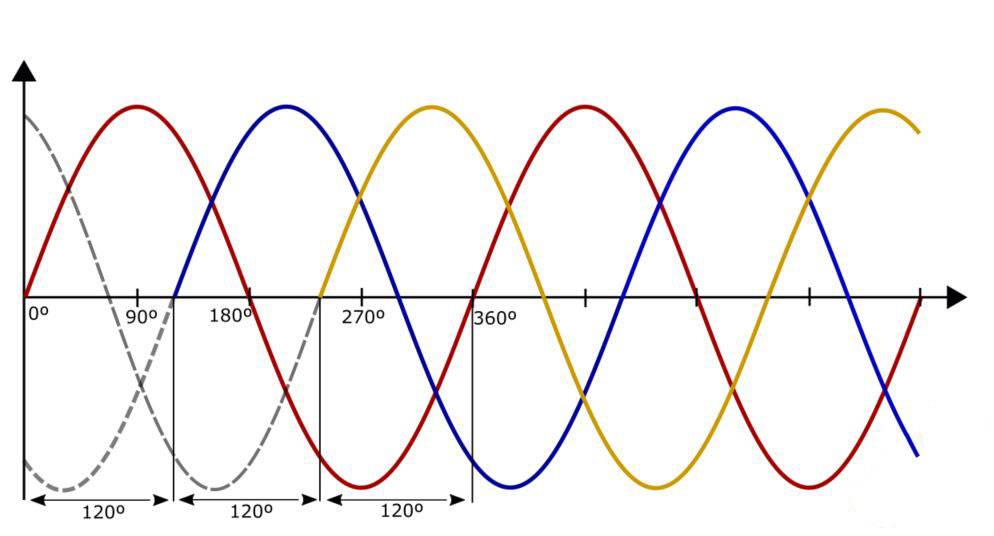

Cycles de courant alternatif

Le courant alternatif passe d'un état positif à un état négatif, ce qui influence considérablement le bombardement ionique et la dissociation des gaz sur la surface de la cible. Pendant le demi-cycle positif, la surface de la cible subit un bombardement ionique accru, ce qui peut améliorer la pulvérisation des atomes de titane. Cependant, le demi-cycle négatif pose des problèmes, notamment en ce qui concerne la dissociation efficace des gaz réactifs tels que l'azote. Cette alternance peut entraîner une réactivité inégale des gaz, ce qui affecte l'uniformité et la qualité globales du film de TiN. La nature dynamique des cycles d'alimentation en courant alternatif nécessite une surveillance et un contrôle minutieux pour atténuer ces effets et obtenir des conditions de dépôt optimales.

Problèmes de stabilité actuels

La stabilisation de l'alimentation en courant alternatif pendant le dépôt de films de TiN présente des défis importants, principalement en raison des fluctuations inhérentes du courant et de la tension. Ces fluctuations peuvent conduire à des taux de dépôt erratiques, où l'épaisseur et l'uniformité du film de TiN deviennent incohérentes. En outre, l'efficacité de la dissociation du titane (Ti) est compromise pendant les cycles de tension négative, une phase critique dans la formation du TiN. Cette efficacité réduite de la dissociation entraîne des réactions incomplètes, ce qui affecte la qualité et les propriétés globales du film déposé.

Pour résoudre ces problèmes, les chercheurs ont exploré d'autres sources d'énergie, telles que la pulvérisation cathodique à courant continu et la technologie à courant continu pulsé. La pulvérisation à courant continu offre une alimentation électrique plus stable, garantissant des taux de dépôt constants et une meilleure uniformité du film. Le courant continu pulsé, quant à lui, fournit des impulsions à haute énergie qui peuvent améliorer la dissociation des atomes de Ti, optimisant ainsi le processus de croissance du film de TiN. Ces méthodes permettent non seulement d'atténuer les instabilités associées à l'alimentation en courant alternatif, mais contribuent également au développement de films de TiN de meilleure qualité présentant moins de défauts.

En résumé, les difficultés liées à la stabilisation de l'alimentation en courant alternatif soulignent la nécessité de trouver des solutions innovantes pour assurer le contrôle précis nécessaire au dépôt de films TiN de haute qualité.

Exigences en matière de croissance des films TiN

Besoins en matière de bombardement ionique

La croissance d'un film TiN de haute qualité dépend de la fourniture d'une énergie de bombardement ionique suffisante, un facteur critique qui influence directement l'intégrité structurelle et les propriétés mécaniques du film déposé. Cependant, la nature inhérente de l'alimentation en courant alternatif représente un défi important à cet égard. Contrairement à l'alimentation en courant continu, qui maintient une tension et un courant constants, l'alimentation en courant alternatif passe d'un état positif à un état négatif. Cette variation cyclique peut entraîner un bombardement ionique incohérent, car l'énergie fournie pendant la phase négative peut ne pas être suffisante pour maintenir les conditions de réaction nécessaires à la formation du TiN.

Pour mieux comprendre ce problème, il convient d'examiner les points clés suivants :

• Variabilité de la fourniture d'énergie: Les états alternatifs du courant alternatif entraînent des fluctuations de l'énergie disponible pour le bombardement ionique. Pendant la phase positive, des niveaux d'énergie plus élevés peuvent être atteints, ce qui favorise une croissance efficace du TiN. Inversement, la phase négative fournit souvent une énergie plus faible, ce qui peut perturber l'équilibre délicat nécessaire à la formation d'un film de haute qualité.

• Impact sur les taux de réaction: L'irrégularité de l'énergie fournie par le courant alternatif peut entraîner des variations des taux de réaction des atomes de Ti et de N. Cette variabilité peut donner lieu à une formation non uniforme du film. Cette variabilité peut entraîner une composition et une structure de film non uniformes, car les conditions de réaction nécessaires à la formation optimale de TiN ne sont pas toujours réunies.

• Comparaison avec le courant continu: En revanche, l'alimentation en courant continu fournit une source d'énergie stable et continue, ce qui est crucial pour maintenir un bombardement ionique constant. Cette stabilité garantit que le processus de croissance du TiN reste uniforme et efficace, ce qui permet d'obtenir des films de meilleure qualité avec moins de défauts.

En résumé, si l'alimentation en courant alternatif offre certains avantages en termes de simplicité et de coût de l'équipement, son incapacité à fournir de manière constante l'énergie nécessaire au bombardement ionique constitue une limitation importante pour la croissance de films de TiN de haute qualité. Ce défi souligne la nécessité de trouver d'autres sources d'énergie, telles que les technologies à courant continu ou à courant continu pulsé, qui peuvent mieux répondre aux exigences strictes du dépôt de TiN.

Activité des gaz de réaction

Les états alternatifs de l'alimentation en courant alternatif peuvent entraîner une réactivité inégale des gaz, ce qui a un impact significatif sur la composition et le taux de croissance du film. Au cours des cycles positifs et négatifs du courant alternatif, la dissociation et la réactivité de l'azote gazeux, un composant essentiel pour la formation du film de TiN, peuvent fluctuer. Cette fluctuation est due à la variation des niveaux d'énergie et des intensités de bombardement ionique au cours des différentes phases du cycle CA.

• Effets positifs du cycle: Pendant la moitié positive du cycle CA, des niveaux d'énergie plus élevés peuvent améliorer la dissociation de l'azote gazeux, ce qui entraîne une réactivité accrue. Cependant, cette énergie élevée peut également provoquer la pulvérisation de la cible de Ti, ce qui peut altérer la composition du film.
• Effets négatifs du cycle: Inversement, la moitié négative du cycle peut ne pas fournir suffisamment d'énergie pour une dissociation efficace de l'azote, ce qui se traduit par une réactivité plus faible. Ce déséquilibre peut conduire à la formation d'un film TiN non uniforme, où l'épaisseur et la composition du film varient sur le substrat.

Ces modèles de réactivité inégale peuvent compromettre l'uniformité et la qualité du film de TiN, ce qui nécessite des sources d'énergie plus stables telles que le courant continu ou le courant continu pulsé pour des conditions de dépôt optimales.

Observations expérimentales

Analyse du taux de croissance

Les expériences menées pendant le dépôt de films de TiN ont constamment démontré que les taux de croissance obtenus avec une alimentation en courant continu sont significativement plus élevés et plus stables que ceux obtenus avec une alimentation en courant alternatif. Cette observation est cruciale pour comprendre l'efficacité et la fiabilité du processus de dépôt.

L'une des principales raisons de cette disparité réside dans la nature même de l'alimentation électrique. L'alimentation en courant continu fournit un flux d'énergie continu et stable, ce qui est essentiel pour maintenir des taux constants de bombardement ionique et de dissociation du gaz sur la surface de la cible. En revanche, l'alimentation en courant alternatif passe d'un état positif à un état négatif, ce qui entraîne des fluctuations dans la fourniture d'énergie et, par conséquent, dans le taux de croissance du film de TiN.

Le tableau ci-dessus résume les principales différences en termes de taux de croissance et de stabilité du processus entre le courant continu et le courant alternatif. Ces différences ne sont pas seulement quantitatives mais aussi qualitatives, car elles affectent la qualité globale et l'uniformité des films de TiN.

En termes pratiques, les taux de croissance constants obtenus avec l'alimentation en courant continu permettent un meilleur contrôle du processus de dépôt, ce qui se traduit par des films présentant moins de défauts et des propriétés physiques supérieures. Ceci est particulièrement important dans les applications où des films TiN de haute qualité sont essentiels, comme en microélectronique et dans les revêtements d'outils de coupe.

Par conséquent, bien que l'alimentation en courant alternatif puisse convenir à certaines applications, l'alimentation en courant continu reste le meilleur choix pour obtenir des taux de croissance et une qualité de film optimaux lors du dépôt de films de TiN.

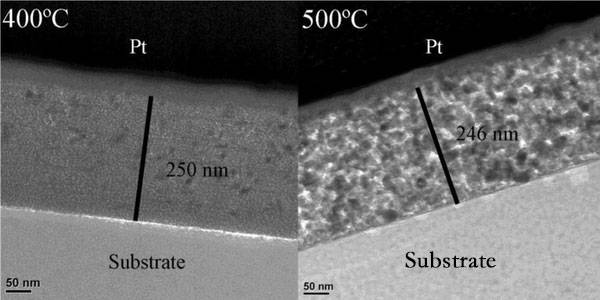

Comparaison de la qualité des films

Lorsque l'on compare la qualité des films de TiN produits dans différentes conditions d'alimentation, il devient évident que les conditions de courant continu (CC) donnent des résultats supérieurs. Les films TiN produits dans des conditions de courant continu présentent des propriétés physiques améliorées et une densité de défauts considérablement réduite. Cette amélioration peut être attribuée à l'énergie de bombardement ionique stable et constante fournie par le courant continu, qui est cruciale pour la formation de films de haute qualité.

En revanche, le courant alternatif (CA), qui alterne entre des états positifs et négatifs, entraîne souvent une instabilité des taux de dépôt et une réactivité inégale des gaz. Cette variabilité peut se traduire par des films aux propriétés mécaniques inférieures et une plus grande incidence de défauts. Les états alternatifs du courant alternatif peuvent perturber l'équilibre délicat requis pour une croissance optimale du film TiN, affectant à la fois la composition du film et son intégrité structurelle globale.

Les observations expérimentales soulignent les avantages de l'alimentation en courant continu pour le dépôt de films de TiN. Des études ont montré que les films cuits en courant continu ont non seulement des taux de croissance plus élevés, mais présentent également une plus grande uniformité et moins d'imperfections structurelles. Ces résultats soulignent l'importance de la stabilité de la puissance pour obtenir des films de TiN de haute qualité, ce qui fait de l'alimentation en courant continu un choix privilégié pour les applications exigeant des revêtements robustes et fiables.

Solutions et alternatives

Pulvérisation magnétron à courant continu

La pulvérisation magnétron à courant continu est une technique robuste qui permet d'obtenir des taux de dépôt stables et une uniformité du film, ce qui en fait une méthode privilégiée pour le dépôt de couches minces, en particulier pour des matériaux tels que le nitrure de titane (TiN). Ce processus comporte plusieurs étapes critiques qui garantissent la qualité et l'uniformité du film déposé.

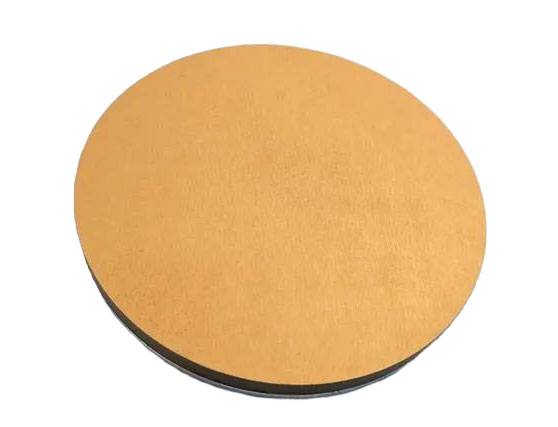

Tout d'abord, le matériau cible, qui est dans ce cas le matériau de revêtement, est placé parallèlement au substrat dans une chambre à vide. La chambre est ensuite mise sous vide à une pression de base, ce qui permet d'éliminer l'humidité, l'air, l'hydrogène et d'autres gaz, avant d'être remplie d'un gaz inerte de haute pureté, souvent de l'argon. L'utilisation de l'argon est avantageuse en raison de sa masse relativement élevée et de sa capacité à transférer efficacement l'énergie cinétique lors des collisions moléculaires à haute énergie dans le plasma.

Ensuite, un courant électrique continu, généralement compris entre -2 et -5 kV, est appliqué au matériau cible, qui joue le rôle de cathode. Cette polarisation négative attire les ions chargés positivement du plasma, qui bombardent alors la cible, provoquant l'éjection des atomes et leur dépôt sur le substrat. Le substrat, qui devient l'anode, est chargé positivement pour faciliter ce processus.

Le processus de pulvérisation cathodique magnétron fonctionne à des pressions de chambre généralement comprises entre 1 et 100 mTorr. Cet environnement à basse pression garantit que les ions chargés positivement sont accélérés efficacement vers le matériau cible, ce qui permet d'obtenir une vitesse de dépôt élevée. Cette technique est particulièrement efficace pour la pulvérisation de métaux purs tels que le fer (Fe), le cuivre (Cu) et le nickel (Ni), pour lesquels des taux de dépôt élevés sont essentiels.

Par rapport à la pulvérisation magnétron à courant alternatif, la pulvérisation à courant continu présente plusieurs avantages. Elle permet un bombardement ionique plus stable et continu, ce qui est essentiel pour la croissance d'un film de TiN de haute qualité. La nature du courant continu du processus garantit que les ions sont constamment accélérés vers la cible, ce qui entraîne un dépôt uniforme du film. Cette stabilité est particulièrement bénéfique pour les substrats de grande taille, pour lesquels l'uniformité et la cohérence sont primordiales.

En outre, la facilité de contrôle et le coût relativement faible de l'opération font de la pulvérisation cathodique magnétron une option attrayante pour les applications industrielles. Le processus est simple à mettre en œuvre et à contrôler, ce qui garantit que les propriétés souhaitées du film sont obtenues de manière constante.

En résumé, la pulvérisation magnétron à courant continu s'impose comme une méthode fiable et efficace pour le dépôt de couches minces, en particulier pour les matériaux nécessitant des taux de dépôt élevés et des propriétés de film uniformes. Sa capacité à maintenir des conditions stables et son fonctionnement simple en font un choix supérieur aux autres méthodes, en particulier dans le contexte de la croissance des films de TiN.

Technologie à courant continu pulsé

La technologie à courant continu pulsé se distingue comme une méthode supérieure pour le dépôt de films TiN, en particulier lorsqu'elle est comparée à l'alimentation traditionnelle en courant alternatif. Cette technique avancée s'appuie sur des impulsions à haute énergie pour fournir une énergie précise et contrôlée au matériau cible, améliorant ainsi le processus de dépôt. Les impulsions à haute énergie garantissent que les ions qui frappent la cible ont suffisamment d'énergie pour déloger et déposer efficacement les atomes de Ti, un facteur essentiel pour obtenir des films de TiN de haute qualité.

L'un des principaux avantages du courant continu pulsé est sa capacité à maintenir des conditions de dépôt stables. Contrairement au courant alternatif, qui oscille entre des états positifs et négatifs, le courant continu pulsé offre un environnement cohérent et contrôlé. Cette stabilité est essentielle pour maintenir un bombardement ionique et une dissociation des gaz uniformes, ce qui permet d'obtenir des taux de croissance des films plus réguliers et des films de meilleure qualité. L'environnement contrôlé minimise les fluctuations dans le processus de dépôt, ce qui peut entraîner des défauts et des incohérences dans le film final de TiN.

En outre, la technologie DC pulsée permet d'optimiser la croissance du film en affinant les impulsions d'énergie. Ce réglage fin peut être ajusté en fonction des exigences spécifiques du film de TiN, telles que l'épaisseur, la dureté et d'autres propriétés physiques souhaitées. La possibilité de personnaliser l'apport d'énergie garantit que le film de TiN répond aux spécifications souhaitées, ce qui fait du courant continu pulsé un outil polyvalent et puissant pour le dépôt de films de TiN.

En résumé, la technologie du courant continu pulsé offre une solution solide pour surmonter les défis associés à l'alimentation en courant alternatif dans le dépôt de films TiN. En fournissant des impulsions à haute énergie et en maintenant des conditions de dépôt stables, le courant continu pulsé optimise la croissance du film, ce qui permet d'obtenir des films de TiN de haute qualité avec des propriétés physiques supérieures.

Optimisation de l'atmosphère de dépôt

L'optimisation de l'atmosphère de dépôt est cruciale pour améliorer la croissance des films de TiN. Des paramètres clés tels que le débit d'azote et la température du substrat jouent un rôle important dans ce processus. Le débit d'azote influence directement la disponibilité des atomes d'azote, qui sont essentiels à la formation du TiN. Un débit plus élevé peut conduire à un excès d'azote, entraînant potentiellement la formation de composés indésirables, tandis qu'un débit plus faible peut entraîner un manque d'azote pour une réaction complète avec le titane. Il est donc essentiel de parvenir à un équilibre optimal pour une croissance efficace du film.

La température du substrat est un autre facteur critique qui affecte la qualité et les propriétés du film de TiN. Des températures élevées peuvent faciliter la diffusion des atomes de titane et d'azote, favorisant la formation d'un film plus dense et plus uniforme. Cependant, des températures trop élevées peuvent entraîner une dégradation thermique du substrat ou du film lui-même. Inversement, des températures basses peuvent entraver le processus de diffusion, ce qui se traduit par un film moins dense et moins poreux. Il est donc essentiel de maintenir une température de substrat appropriée pour obtenir des films de TiN de haute qualité.

En résumé, il est indispensable de régler avec précision le débit d'azote et la température du substrat pour optimiser l'atmosphère de dépôt et améliorer ainsi la croissance et la qualité des films de TiN.
