À la base, le dépôt physique en phase vapeur (PVD) est une famille de procédés divisée en deux classifications fondamentales. Ces classifications sont basées sur le mécanisme principal utilisé pour générer de la vapeur à partir d'un matériau source solide : l'évaporation et la pulvérisation cathodique. Toutes les techniques PVD spécifiques, de la simple évaporation thermique à la pulvérisation cathodique haute puissance avancée, relèvent de l'une de ces deux catégories.
La distinction cruciale réside dans la manière dont les atomes sont libérés du matériau source. L'évaporation est un processus thermique, comme l'ébullition d'un métal, tandis que la pulvérisation cathodique est un processus cinétique, comme le sablage d'une cible au niveau atomique. Cette différence dicte l'énergie des particules déposées, la qualité du film et les applications idéales pour chaque technique.
Les deux piliers du PVD : Évaporation vs Pulvérisation cathodique
Comprendre ces deux méthodes fondamentales est la clé pour naviguer dans le paysage des technologies PVD. Elles représentent différentes approches pour atteindre le même objectif : créer une vapeur de matériau pouvant être condensée sur un substrat sous forme de film mince.
Techniques basées sur l'évaporation
Les processus d'évaporation utilisent l'énergie thermique pour augmenter la pression de vapeur d'un matériau source solide au point où il se vaporise dans une chambre à vide.
- Évaporation thermique : C'est la forme la plus simple, où un matériau source est chauffé par un élément résistif (comme une nacelle en tungstène) jusqu'à ce qu'il s'évapore et recouvre un substrat.
- PVD par faisceau d'électrons (E-Beam PVD) : Un faisceau d'électrons intense et focalisé chauffe le matériau source. Cette méthode est idéale pour les matériaux à très haut point de fusion qui ne peuvent pas être vaporisés par un simple chauffage résistif.
- Évaporation à arc cathodique (Arc-PVD) : Cette technique utilise un arc électrique à courant élevé et basse tension pour vaporiser le matériau source de la cathode. Cela crée une vapeur hautement ionisée, résultant en des films extrêmement denses avec une excellente adhérence, ce qui en fait un choix de premier ordre pour les revêtements durs sur les outils de coupe.
- Dépôt par laser pulsé (PLD) : Un laser de haute puissance est focalisé sur le matériau cible, provoquant un événement d'évaporation explosive appelé ablation. Ceci est particulièrement utile pour déposer des matériaux complexes car la composition de la vapeur correspond souvent très étroitement au matériau source.
Techniques basées sur la pulvérisation cathodique
Les processus de pulvérisation cathodique utilisent un plasma pour générer des ions énergétiques (généralement de l'argon) qui sont accélérés vers un matériau source, appelé la « cible ». L'impact de ces ions éjecte ou « pulvérise » des atomes de la cible, qui se déplacent ensuite et se déposent sur le substrat.
- Pulvérisation magnétron : C'est la technologie PVD la plus dominante dans l'industrie. Elle utilise de forts champs magnétiques derrière la cible pour piéger les électrons, ce qui augmente considérablement l'efficacité du plasma et permet des taux de dépôt beaucoup plus élevés à des pressions plus basses.
- Pulvérisation magnétron à impulsions de haute puissance (HiPIMS) : Il s'agit d'une forme avancée de pulvérisation magnétron qui applique la puissance en impulsions très courtes et de haute énergie. Cela crée un plasma dense avec un degré élevé d'ionisation, combinant les avantages du contrôle de la pulvérisation avec la haute qualité de film de l'évaporation à arc.
Comprendre les compromis
Choisir entre l'évaporation et la pulvérisation cathodique est une question d'équilibre entre des priorités concurrentes. Aucune technique unique n'est universellement supérieure ; le bon choix dépend entièrement des exigences de l'application.
Énergie et adhérence
Les techniques d'évaporation à arc confèrent l'énergie la plus élevée aux particules déposées. Cette haute énergie se traduit par des films plus denses et une adhérence supérieure au substrat, c'est pourquoi elle est privilégiée pour les applications exigeantes de résistance à l'usure.
Contrôle du processus et uniformité
La pulvérisation cathodique, en particulier la pulvérisation magnétron, offre un contrôle inégalé de l'épaisseur, de la composition et de l'uniformité du film sur de grandes surfaces. Cette précision est essentielle pour la fabrication de filtres optiques, de semi-conducteurs et d'autres composants microélectroniques.
Polyvalence des matériaux
Alors que le PVD par faisceau d'électrons peut gérer des matériaux à haute température, la pulvérisation cathodique est exceptionnellement polyvalente pour le dépôt d'alliages et de composés. La composition du film pulvérisé peut être contrôlée avec précision en ajustant le matériau cible et les gaz de processus.
Taux de dépôt vs macroparticules
L'évaporation à arc a généralement un taux de dépôt très élevé, mais peut produire des « macroparticules » (petites gouttelettes du matériau source) qui peuvent nuire à la finition de surface du film. La pulvérisation cathodique produit des films plus lisses mais peut parfois avoir des taux de dépôt plus faibles.
Faire le bon choix pour votre objectif
Votre objectif spécifique détermine quelle branche de la famille PVD est la plus appropriée.
- Si votre objectif principal est des revêtements très adhérents et résistants à l'usure (par exemple, outils de coupe) : L'évaporation à arc cathodique ou la pulvérisation cathodique avancée comme HiPIMS sont les principaux choix industriels.
- Si votre objectif principal est des films optiques ou électroniques de précision : La pulvérisation magnétron offre le meilleur contrôle de l'épaisseur, de l'uniformité et de la composition du matériau.
- Si votre objectif principal est de déposer des matériaux complexes dans un cadre de recherche : Le dépôt par laser pulsé (PLD) offre un excellent transfert de stœchiométrie de la cible au film.
- Si votre objectif principal est un revêtement métallique simple et économique : L'évaporation thermique de base est souvent la méthode la plus simple et la plus économique.
En fin de compte, la classification des techniques PVD commence et se termine par la compréhension de la différence fondamentale entre l'évaporation et la pulvérisation cathodique.
Tableau récapitulatif :
| Classification | Techniques clés | Mécanisme principal | Avantage clé |
|---|---|---|---|
| Évaporation | Thermique, Faisceau d'électrons, Arc-PVD, PLD | Énergie thermique | Taux de dépôt élevés, excellent pour les revêtements durs (Arc-PVD) |
| Pulvérisation cathodique | Magnétron, HiPIMS | Énergie cinétique (Bombardement ionique) | Contrôle supérieur, uniformité, idéal pour l'optique/l'électronique |
Vous avez du mal à choisir la bonne technique PVD pour votre application spécifique ? Le choix entre l'évaporation et la pulvérisation cathodique est essentiel pour obtenir une qualité de film, une adhérence et des performances optimales. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire avancés et de consommables pour tous vos besoins PVD. Nos experts peuvent vous aider à naviguer dans ces classifications pour trouver la solution parfaite pour les objectifs de recherche ou de production de votre laboratoire.
Contactez KINTEK dès aujourd'hui pour discuter de la façon dont nos solutions PVD peuvent améliorer vos processus de revêtement et offrir des résultats supérieurs.

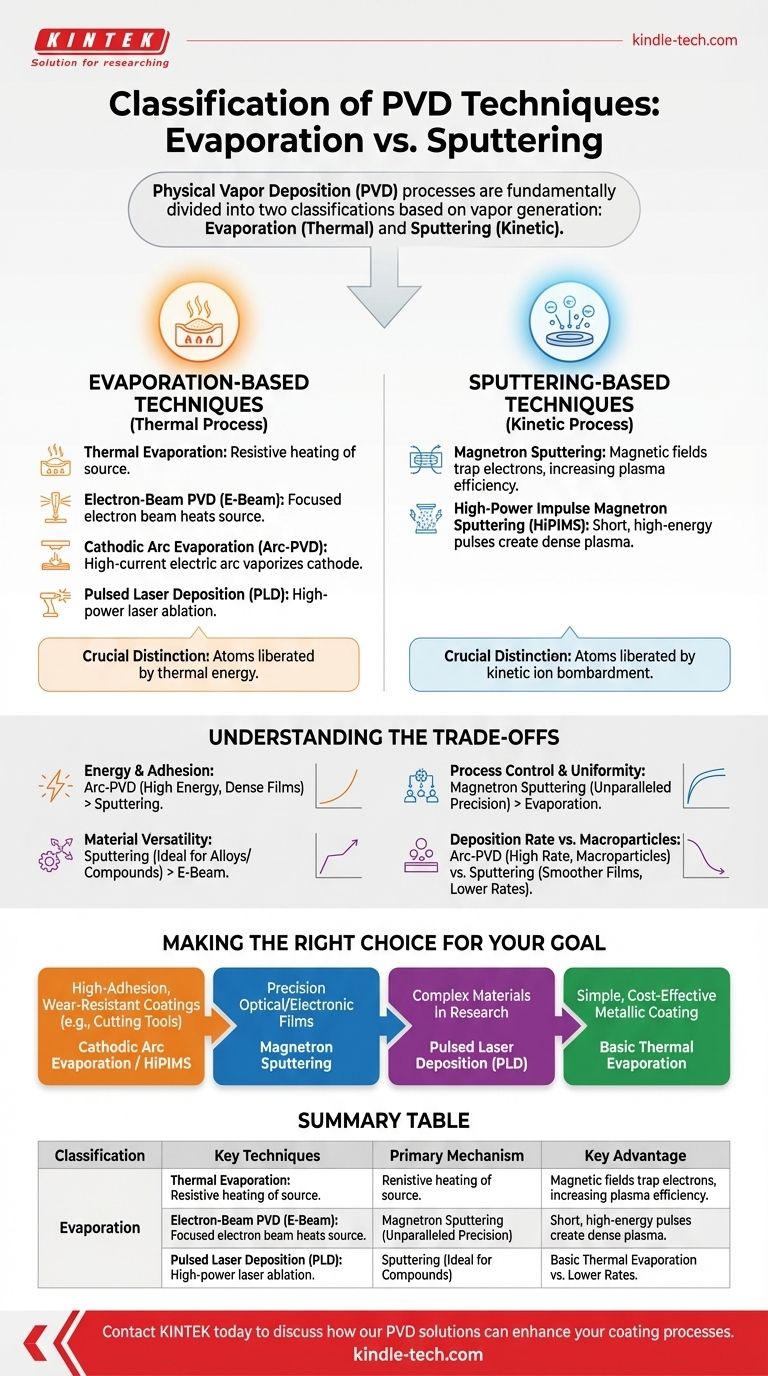

Guide Visuel
