Oui, le type de soudure que vous utilisez est d'une importance capitale. Le choix a un impact direct sur la température de fusion, la qualité et la fiabilité de la connexion électrique, ainsi que sur votre sécurité personnelle. Les deux principales familles de soudures pour l'électronique, à base de plomb et sans plomb, ne sont pas interchangeables et nécessitent des techniques et des températures différentes pour être utilisées efficacement.
Choisir la mauvaise soudure peut entraîner des projets ratés, des composants endommagés et même des risques importants pour la santé. La décision fondamentale se situe entre la soudure traditionnelle avec plomb pour sa facilité d'utilisation et la soudure sans plomb moderne pour la sécurité et la conformité réglementaire.
Les deux types fondamentaux de soudure
Votre première et plus importante décision est de choisir entre une soudure contenant du plomb et une soudure qui n'en contient pas. Ces deux catégories se comportent de manière très différente.

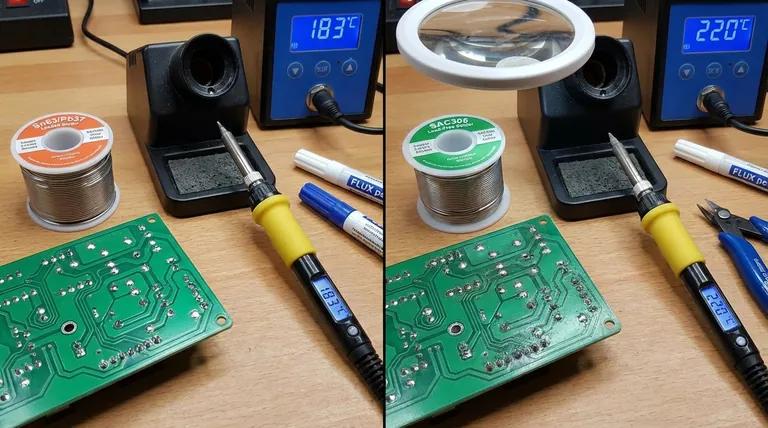

Soudure avec plomb (Sn63/Pb37) : La norme traditionnelle
La soudure électronique classique est un alliage d'étain (Sn) et de plomb (Pb), généralement dans un rapport de 60/40 ou 63/37.
L'alliage Sn63/Pb37 est eutectique, ce qui signifie qu'il fond et se solidifie à une température unique (183°C / 361°F). Cette transition instantanée de l'état liquide à l'état solide le rend extrêmement tolérant et facile à travailler, produisant des joints brillants et lustrés.
Soudure sans plomb (Alliages SAC) : L'exigence moderne
En raison des préoccupations sanitaires et environnementales, la directive sur la Restriction des Substances Dangereuses (RoHS) a imposé le passage à la soudure sans plomb dans la plupart des appareils électroniques commerciaux.
Ces soudures sont généralement des alliages d'étain, d'argent (Ag) et de cuivre (Cu), connus sous le nom d'alliages SAC. Elles ont un point de fusion nettement plus élevé (environ 217-227°C / 423-441°F).
Contrairement à la soudure eutectique avec plomb, les alliages sans plomb ont une phase « plastique » ou « pâteuse » où ils ne sont ni complètement liquides ni solides. Si un composant bouge pendant cette phase, cela peut créer une « soudure froide » faible et peu fiable.
Pourquoi la composition de la soudure est importante
La composition de l'alliage détermine son comportement physique, ce qui a des conséquences directes sur votre travail.
Point de fusion et sécurité des composants
La température plus élevée requise pour la soudure sans plomb signifie que la chaleur doit être appliquée sur la jonction pendant une plus longue durée. Cela augmente le risque de dommages thermiques pour les composants électroniques sensibles et la carte de circuit imprimé elle-même.
Un fer à souder insuffisamment puissant aura du mal à faire fondre correctement la soudure sans plomb, incitant l'utilisateur à laisser le fer sur la jonction trop longtemps et à provoquer des dommages.
« Mouillage » et qualité de la jonction
Le « mouillage » est la capacité de la soudure fondue à s'écouler en douceur sur et à se lier aux surfaces métalliques de la patte du composant et du plot de la carte de circuit imprimé.
La soudure avec plomb présente une excellente action de mouillage, s'écoulant rapidement et facilement pour créer une liaison métallurgique solide.
La soudure sans plomb présente de moins bonnes caractéristiques de mouillage. Elle peut être lente et nécessiter plus de flux et une température plus élevée pour obtenir une liaison correcte. Les joints résultants sont souvent ternes ou gris en apparence, ce qui est normal.
Le rôle critique du flux
Vous ne pouvez pas souder sans flux. Le flux est un agent nettoyant chimique qui élimine les couches d'oxyde invisibles des surfaces métalliques, permettant à la soudure de former une liaison appropriée.
La plupart des soudures pour l'électronique se présentent sous forme de fil avec un ou plusieurs cœurs de flux de colophane à l'intérieur. Lorsque la soudure fond, le flux est libéré pour nettoyer la jonction. Pour la soudure sans plomb, l'utilisation de flux liquide ou en pâte supplémentaire est souvent nécessaire pour obtenir un bon résultat.
Comprendre les compromis
Choisir une soudure est un exercice d'équilibre entre la facilité d'utilisation, la sécurité et la conformité.
Pour la soudure avec plomb : Facilité contre risque sanitaire
La soudure avec plomb est beaucoup plus facile à utiliser, plus tolérante pour les débutants, et produit des joints brillants visuellement attrayants. C'est le choix idéal pour l'apprentissage et les projets de loisirs où les réglementations ne s'appliquent pas.
Cependant, le plomb est une substance très toxique. L'inhalation des fumées lors de la soudure au plomb nécessite une excellente ventilation et une extraction des fumées. Un lavage des mains approprié après manipulation est essentiel pour éviter l'ingestion.
Pour la soudure sans plomb : Sécurité contre difficulté
L'avantage principal de la soudure sans plomb est sa conformité à la norme RoHS et son risque sanitaire considérablement réduit. C'est le seul choix pour la fabrication de produits commerciaux.
Le compromis est une courbe d'apprentissage beaucoup plus raide. Elle exige de meilleurs outils (un fer à température contrôlée est presque obligatoire), une technique plus précise et un plus grand besoin de flux supplémentaire pour obtenir des joints fiables.
Faire le bon choix pour votre projet
Votre choix doit être guidé par votre application spécifique et vos priorités.
- Si votre objectif principal est l'électronique de loisir ou la réparation : Utilisez une soudure avec plomb à cœur de colophane Sn63/Pb37 de petit diamètre (par exemple, 0,8 mm) pour sa facilité d'utilisation supérieure, mais assurez-vous d'avoir une extraction des fumées adéquate.
- Si votre objectif principal est la fabrication d'un produit commercial : Vous devez utiliser une soudure sans plomb conforme à la norme RoHS, généralement un alliage SAC, pour satisfaire aux exigences légales.
- Si votre objectif principal est la plomberie ou les travaux sur les systèmes d'eau potable : Utilisez uniquement de la soudure certifiée sans plomb spécifique à la plomberie, comme l'exige la loi pour la santé et la sécurité publiques.
- Si votre objectif principal est d'être débutant et que la santé est votre priorité absolue : Commencez avec de la soudure sans plomb et du flux approprié, mais soyez prêt pour une courbe d'apprentissage plus raide et investissez dans un fer à souder à température contrôlée de qualité.
Choisir la bonne soudure pour la tâche est la première étape pour créer une connexion fiable, sûre et de qualité professionnelle.
Tableau récapitulatif :
| Type de soudure | Point de fusion | Caractéristiques principales | Idéal pour |
|---|---|---|---|
| Avec plomb (Sn63/Pb37) | 183°C (361°F) | Eutectique, facile à utiliser, joints brillants | Amateurs, apprentissage, projets non commerciaux |
| Sans plomb (Alliages SAC) | 217-227°C (423-441°F) | Conforme RoHS, sécurité accrue, joints ternes | Produits commerciaux, applications réglementées |
