Quelle est la portée du chauffage par induction ? Comprendre la distance de couplage et l'effet de peau

En chauffage par induction, le terme « portée » a deux significations distinctes. Il ne s'agit pas d'une mesure de la transmission d'énergie sur de longues distances, mais plutôt de la proximité physique entre la bobine et la pièce à chauffer, appelée distance de couplage, et de la profondeur à laquelle la chaleur pénètre dans le matériau, appelée effet de peau. La distance de couplage est extrêmement courte – généralement de l'ordre du millimètre – tandis que la profondeur de chauffage est contrôlée par la fréquence du système.

Le principe central à comprendre est que le chauffage par induction est un phénomène de champ proche. Son efficacité diminue considérablement avec la distance, ce qui fait de la proximité entre la bobine et la pièce une exigence fondamentale pour un fonctionnement efficace.

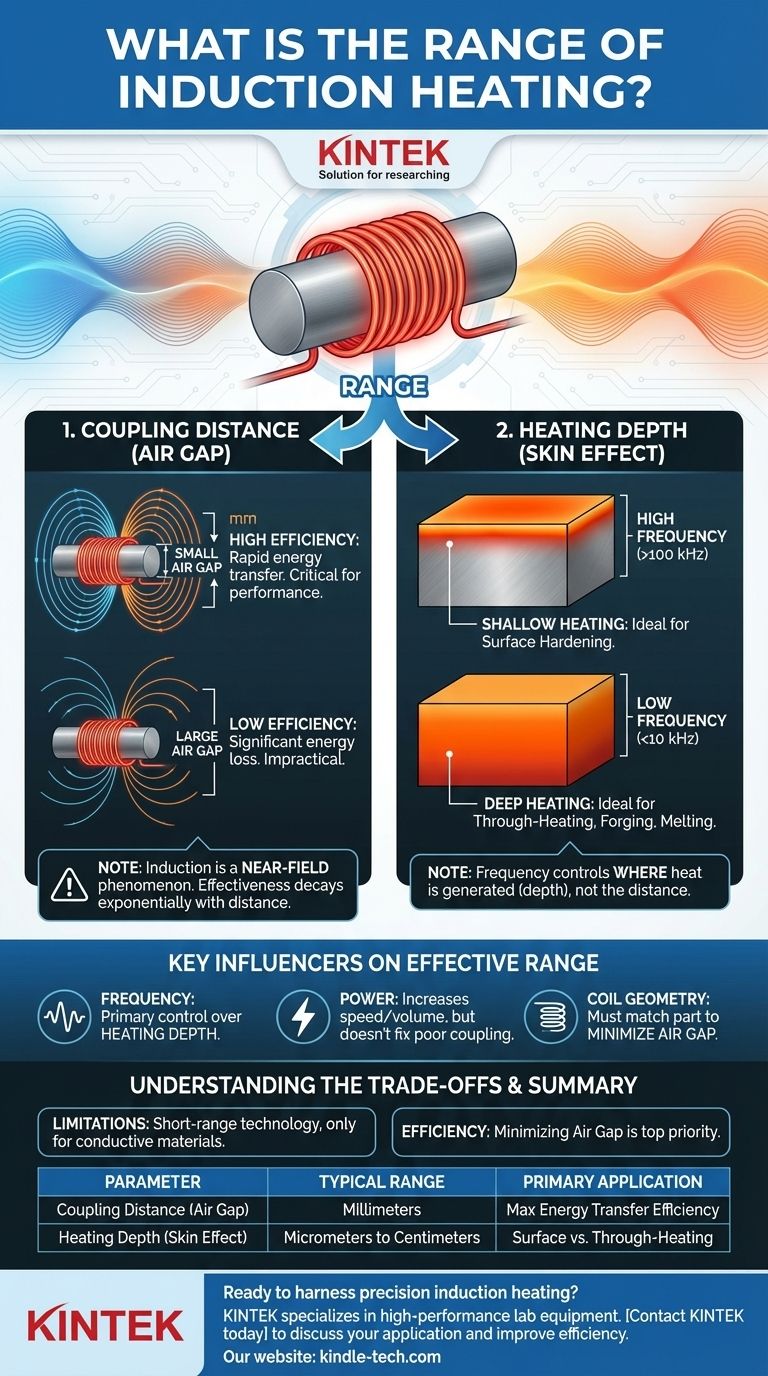

Les deux significations de la « portée » en chauffage par induction

Pour appliquer correctement le chauffage par induction, vous devez comprendre que la « portée » fait référence à deux paramètres physiques distincts : la distance externe par rapport à la bobine et la profondeur interne du chauffage.

Distance de couplage : L'entrefer

La force du champ magnétique généré par la bobine d'induction diminue exponentiellement avec la distance. Pour que la chaleur soit générée efficacement à l'intérieur de la pièce, celle-ci doit être placée très près de la bobine.

Cette distance, souvent appelée entrefer, est critique. Un petit entrefer assure un couplage magnétique fort, permettant un transfert d'énergie rapide et efficace. Un grand entrefer entraîne un couplage faible, nécessitant beaucoup plus de puissance et gaspillant de l'énergie.

Dans la plupart des applications industrielles, l'entrefer idéal se mesure en millimètres. Tenter de chauffer un objet à plusieurs centimètres ou pouces de distance est très inefficace et souvent impraticable.

Profondeur de chauffage : L'effet de peau

Le deuxième concept de « portée » est la profondeur de pénétration de la chaleur dans le matériau lui-même. Le courant alternatif induit dans la pièce, connu sous le nom de courant de Foucault, a tendance à circuler près de la surface. Ce phénomène est appelé effet de peau.

La profondeur de ce flux de courant – et donc de la zone de chauffage – est déterminée par la fréquence du courant alternatif dans la bobine.

• La haute fréquence (par exemple, >100 kHz) crée une faible profondeur de chauffage. Les courants restent très proches de la surface, ce qui est idéal pour des applications comme le durcissement de surface, où vous avez besoin d'un extérieur dur sans affecter les propriétés internes du métal.
• La basse fréquence (par exemple, <10 kHz) entraîne une profondeur de chauffage plus importante. Cela permet à la chaleur de pénétrer plus profondément dans la pièce, ce qui est nécessaire pour des processus comme le chauffage à cœur pour le forgeage ou la fusion d'un grand volume de métal.

Comment les facteurs clés influencent la portée effective

L'efficacité du chauffage par induction n'est pas un chiffre unique mais une fonction de l'interaction entre la fréquence, la puissance et la configuration physique.

Le rôle de la fréquence

La fréquence est votre contrôle principal sur la profondeur de chauffage. Vous ne choisissez pas une fréquence pour augmenter la distance entre la bobine et la pièce ; vous la choisissez pour définir où dans la pièce la chaleur est générée.

Le rôle de la puissance

Augmenter la puissance du système d'induction permet de chauffer une pièce plus rapidement ou de chauffer une pièce plus grande. Bien qu'une puissance plus élevée puisse aider à compenser un entrefer légèrement plus grand, elle ne peut pas modifier la physique fondamentale. La perte d'efficacité due à une mauvaise distance de couplage reste spectaculaire.

Le rôle de la géométrie de la bobine

La bobine d'induction doit être conçue pour correspondre à la géométrie de la pièce à chauffer. L'objectif est de maintenir un entrefer petit et constant autour de toute la zone de chauffage. C'est pourquoi les bobines sont façonnées sur mesure pour des applications spécifiques, des bobines cylindriques pour les arbres aux bobines « en galette » pour les surfaces planes.

Comprendre les compromis

Le chauffage par induction est un outil puissant, mais son efficacité est régie par des limitations physiques claires.

La limitation de proximité

Le chauffage par induction est fondamentalement une technologie à courte portée. Il ne peut pas être utilisé pour diffuser de la chaleur à distance. La pièce doit être amenée à la bobine, ce qui la rend inadaptée aux applications nécessitant un chauffage à distance.

Efficacité vs. entrefer

Le facteur le plus important en matière d'efficacité du processus est l'entrefer. Doubler l'entrefer peut réduire l'efficacité du transfert d'énergie d'un facteur quatre ou plus. Minimiser cette distance est la priorité absolue pour concevoir un processus d'induction efficace et rentable.

Contraintes matérielles

Comme le processus repose sur l'induction de courants électriques, il n'est efficace que sur les matériaux électriquement conducteurs, principalement les métaux. Il n'est pas utilisé pour chauffer directement des matériaux comme les plastiques, le verre ou la céramique, bien qu'il puisse être utilisé pour chauffer un suscepteur conducteur qui chauffe ensuite le matériau non conducteur par conduction ou rayonnement.

Faire le bon choix pour votre objectif

L'objectif de votre application dicte votre approche en matière de fréquence et de conception de bobine.

• Si votre objectif principal est le durcissement de surface ou le chauffage peu profond : Utilisez un système à haute fréquence et concevez une bobine qui s'adapte aussi étroitement que possible à la surface de la pièce pour assurer un entrefer minimal et uniforme.
• Si votre objectif principal est la fusion ou le chauffage de tout le volume d'une pièce : Utilisez un système à basse fréquence pour obtenir une pénétration profonde de la chaleur, tout en concevant la bobine pour qu'elle soit aussi proche que possible de la pièce.
• Si votre objectif principal est l'efficacité et la rapidité du processus : Priorisez avant tout la minimisation de l'entrefer. Cela garantira que la quantité maximale d'énergie est transférée directement dans la pièce, permettant un chauffage rapide avec un minimum de déchets.

Maîtriser le chauffage par induction ne consiste pas à atteindre une distance, mais à contrôler précisément la proximité et la fréquence pour délivrer la chaleur exactement là où elle est nécessaire.

Tableau récapitulatif :

Paramètre	Plage typique	Facteur d'influence clé	Application principale
Distance de couplage (entrefer)	Millimètres	Géométrie de la bobine et positionnement de la pièce	Maximiser l'efficacité du transfert d'énergie
Profondeur de chauffage (effet de peau)	Micromètres à Centimètres	Fréquence (Hz/kHz/MHz)	Durcissement de surface vs. chauffage à cœur
