Qu'est-ce que la pulvérisation cathodique RF ?Dépôt de couches minces de précision pour des applications avancées

La pulvérisation RF est une technique spécialisée utilisée principalement pour déposer des couches minces de matériaux sur des substrats, en particulier dans des applications exigeant une précision et une qualité élevées.Elle est particulièrement avantageuse pour les matériaux isolants et est largement utilisée dans des industries telles que l'optique, l'électronique et la science des matériaux.La pulvérisation RF permet de créer des couches minces homogènes et de haute qualité à des températures de substrat relativement basses, ce qui la rend adaptée à la fabrication de guides d'ondes optiques planaires, de microcavités photoniques et de revêtements avancés pour les semi-conducteurs et d'autres applications de haute technologie.


Explication des points clés :

Qu'est-ce que la pulvérisation cathodique RF ?Dépôt de couches minces de précision pour des applications avancées

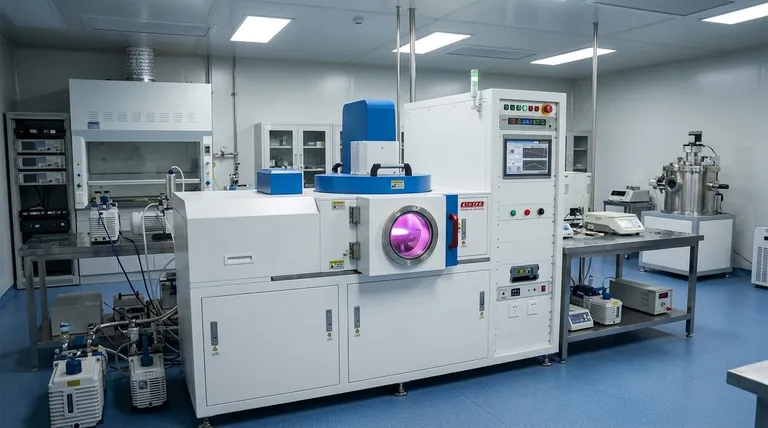

  1. Qu'est-ce que la pulvérisation RF ?

    • La pulvérisation RF est une technique de dépôt de couches minces qui utilise l'énergie des radiofréquences (RF) pour générer un plasma dans une chambre à vide.Ce plasma déloge les atomes d'un matériau cible, qui se déposent ensuite sur un substrat pour former un film mince.
    • Cette technique est particulièrement efficace pour déposer des matériaux isolants, car le champ électrique alternatif empêche l'accumulation de charges sur la surface de la cible, ce qui peut se produire avec la pulvérisation à courant continu.
  2. Principales applications de la pulvérisation RF

    • Dispositifs optiques et photoniques:
      • La pulvérisation RF est largement utilisée pour fabriquer des guides d'ondes optiques planaires et des microcavités photoniques, qui sont des composants essentiels des dispositifs fonctionnant dans le visible et le proche infrarouge (NIR).
      • Elle est idéale pour créer des microcavités diélectriques et déposer des couches alternées de matériaux dont l'indice de réfraction et l'épaisseur sont contrôlés, ce qui permet la fabrication de cristaux photoniques 1-D de haute qualité.
    • Industrie des semi-conducteurs et de l'électronique:
      • La pulvérisation RF est utilisée pour déposer des couches minces de semi-conducteurs, de résistances et de diélectriques, qui sont essentielles pour le traitement des circuits intégrés et la production de composants électroniques avancés.
      • Elle est également utilisée pour créer des résistances en couches minces, telles que celles fabriquées à partir de nitrure de tantale réactif, et pour modifier les propriétés des nanofilms métalliques.
    • Revêtements optiques:
      • La technique est utilisée pour déposer des revêtements antireflets ou à haute émissivité sur le verre, qui sont essentiels pour des applications telles que les fenêtres à haut rendement énergétique et les lentilles optiques.
    • Stockage de données:
      • La pulvérisation RF joue un rôle dans la production de disques durs d'ordinateurs, de CD et de DVD, où des couches minces précises sont nécessaires pour le stockage et la récupération des données.
  3. Avantages de la pulvérisation RF

    • Faible température du substrat:
      • La pulvérisation RF permet de déposer des films de haute qualité à des températures de substrat relativement basses, ce qui la rend adaptée aux matériaux et applications sensibles à la température.
    • Films de haute qualité:
      • La technique permet de produire des couches minces homogènes et sans défaut, avec un contrôle précis de l'épaisseur et de la composition.
    • Polyvalence:
      • La pulvérisation RF peut être utilisée avec une large gamme de matériaux, y compris les isolants, les semi-conducteurs et les métaux, ce qui en fait un outil polyvalent dans le domaine de la science et de l'ingénierie des matériaux.
    • Précision et contrôle:
      • Elle permet de déposer des couches alternées de différents matériaux aux propriétés contrôlées, telles que l'indice de réfraction et l'épaisseur, ce qui est essentiel pour les dispositifs optiques et électroniques avancés.
  4. Applications industrielles et de recherche

    • Développement de matériaux avancés:
      • La pulvérisation RF est une technique clé pour le développement de matériaux et de revêtements avancés, permettant la création de produits plus petits, plus légers et plus durables.
    • Physique des surfaces et analyse:
      • En physique des surfaces, la pulvérisation RF est utilisée comme méthode de nettoyage pour préparer des surfaces de haute pureté et comme outil d'analyse de la composition chimique des surfaces.
    • Dépôt d'alliage:
      • Cette technique permet de déposer de fines couches d'alliages en une seule fois, ce qui simplifie le processus de fabrication de matériaux complexes.
  5. Importance historique et technique

    • La pulvérisation RF a été démontrée pour la première fois en 1966 pour le dépôt de films de SiO2 sur des substrats de silicium, démontrant ainsi son potentiel pour les matériaux isolants.
    • Sa capacité à traiter des cibles isolantes sans accumulation de charges en a fait une technique de base pour le dépôt de couches minces, tant pour les applications industrielles que pour la recherche.
  6. Comparaison avec d'autres techniques de pulvérisation

    • Contrairement à la pulvérisation DC, qui est limitée aux matériaux conducteurs, la pulvérisation RF peut déposer efficacement des matériaux isolants grâce à l'utilisation d'un champ électrique alternatif.
    • La pulvérisation RF permet de mieux contrôler les propriétés des films que d'autres méthodes de dépôt, telles que l'évaporation ou le dépôt chimique en phase vapeur (CVD), en particulier pour les applications nécessitant une grande précision et une grande uniformité.

En résumé, la pulvérisation RF est une technique essentielle dans la science et l'ingénierie des matériaux modernes, car elle offre une précision, une polyvalence et une qualité inégalées dans le dépôt de couches minces.Ses applications vont des dispositifs optiques et photoniques avancés à la fabrication de semi-conducteurs et au stockage de données, ce qui en fait un outil indispensable pour les chercheurs et les ingénieurs de diverses industries.

Tableau récapitulatif :

Aspect Détails
Définition Technique de dépôt de couches minces utilisant l'énergie RF pour générer un plasma.
Principales applications Guides d'ondes optiques, dispositifs photoniques, semi-conducteurs, revêtements optiques.
Avantages Faible température du substrat, films de haute qualité, polyvalence, précision.
Secteurs d'activité Optique, électronique, science des matériaux, stockage de données.
Comparaison Supérieure à la pulvérisation cathodique pour les matériaux isolants ; meilleure précision que le dépôt en phase vapeur (CVD).

Exploitez le potentiel de la pulvérisation RF pour vos projets. contactez nos experts dès aujourd'hui !
