Oui, un arc électrique peut absolument se produire dans le vide. En fait, ce phénomène, connu sous le nom d'arc sous vide, est une contrainte de conception critique dans les applications haute tension allant des accélérateurs de particules aux engins spatiaux. Bien qu'un vide parfait soit un excellent isolant, le mécanisme de claquage est fondamentalement différent et plus complexe qu'un arc dans l'air, car il provient des surfaces des électrodes elles-mêmes, et non de l'espace entre elles.
Le vide est souvent considéré comme l'isolant ultime, mais c'est une idée fausse. Un arc électrique dans le vide n'est pas causé par le claquage du gaz résiduel, mais par le champ électrique qui devient si intense qu'il arrache des électrons et finalement du métal vaporisé directement des surfaces des électrodes, créant un canal de plasma conducteur.
Le Mythe de l'Isolant Parfait
Une hypothèse courante est que le fait d'éliminer toutes les molécules de gaz d'un espace supprime le milieu permettant à un courant électrique de circuler, empêchant un arc. Bien que cela soit vrai pour les scénarios à basse tension, cela échoue à haute tension.
Comment les arcs se forment dans le gaz (La base)
Dans l'air ou un autre gaz, un arc se forme généralement lorsqu'un champ électrique accélère des électrons libres. Ces électrons entrent en collision avec des molécules de gaz, libérant davantage d'électrons dans un processus d'avalanche appelé décharge gazeuse.
Ce comportement est bien décrit par la loi de Paschen, qui montre que la tension nécessaire pour démarrer un arc dépend du produit de la pression du gaz et de la distance de l'espace. Lorsque vous diminuez la pression, la tension de claquage augmente en fait de manière significative car il y a moins de molécules avec lesquelles entrer en collision.
La Transition vers le Claquage sous Vide
Cependant, une fois que vous atteignez un vide très poussé (généralement inférieur à 10⁻⁴ Torr), il y a si peu de molécules de gaz que le mécanisme de la loi de Paschen devient non pertinent. Un électron pourrait traverser tout l'espace sans heurter une seule molécule.
À ce stade, un mécanisme différent et plus subtil prend le relais : l'émission d'électrons par champ.
Décrypter l'Arc sous Vide : Un Phénomène de Surface
Un arc sous vide est un processus en plusieurs étapes qui commence et se termine avec les électrodes. Le vide lui-même n'est que l'arène où l'événement se déroule.
Étape 1 : Émission d'Électrons par Champ
Même à température ambiante, un champ électrique extrêmement fort (de l'ordre de gigavolts par mètre) peut arracher des électrons directement des atomes d'un conducteur métallique. Cet effet de mécanique quantique est connu sous le nom d'émission de champ.
Ces électrons sont "tunnelisés" hors de la surface de la cathode par la seule force du champ électrique, créant un flux initial de courant à travers l'espace sous vide.
Étape 2 : Le Rôle des Imperfections de Surface
Les surfaces d'électrodes réelles ne sont jamais parfaitement lisses. Elles sont recouvertes de points microscopiques, de crêtes et de contaminants.
Ces protubérances microscopiques agissent comme de minuscules paratonnerres, concentrant de manière spectaculaire le champ électrique. Un champ moyen modéré à travers un espace peut devenir un champ local immense à la pointe de l'un de ces micro-points, initiant l'émission de champ bien avant que la limite théorique pour une surface parfaite ne soit atteinte.
Étape 3 : La Cascade de Plasma
Une fois que l'émission de champ commence, les électrons émis accélèrent à travers l'espace et bombardent l'anode (l'électrode positive) avec une énergie énorme. Ce bombardement intense chauffe un petit point sur l'anode jusqu'à son point d'ébullition.
Ce chauffage vaporise une petite quantité du matériau de l'anode, libérant un panache d'atomes métalliques neutres dans l'espace sous vide. Le faisceau d'électrons initial entre alors en collision avec cette vapeur métallique et l'ionise, créant un mélange hautement conducteur d'électrons et d'ions métalliques positifs—un plasma.
Ce plasma auto-entretenu est l'arc sous vide. Il fournit un chemin à faible résistance qui peut transporter un courant énorme, alimenté par la vaporisation de matière des deux électrodes.
Facteurs Clés et Stratégies de Prévention
Prévenir un arc sous vide ne consiste pas à améliorer le vide, mais à gérer les électrodes et le champ électrique.
Matériau et Conditionnement des Électrodes
Les métaux durs avec des points de fusion élevés et de faibles pressions de vapeur, tels que le tungstène et le molybdène, sont plus résistants à l'arc que les métaux plus mous comme l'aluminium ou le cuivre.
De plus, les surfaces doivent être méticuleusement préparées. Cela implique un électropolissage pour éliminer les micro-points et un étuvage des composants sous vide pour chasser les gaz piégés et les contaminants. Un processus appelé conditionnement—consistant à effectuer une décharge contrôlée et limitée en courant pour brûler systématiquement les protubérances les plus pointues—est une pratique courante dans les systèmes sous vide haute tension.
L'Importance de la Géométrie
Les arêtes vives et les coins doivent être évités dans toute conception de vide haute tension. Toutes les surfaces conductrices doivent avoir de grands rayons lisses.
Les ingénieurs utilisent des formes spécialisées, comme les profils de Rogowski, pour les électrodes afin de garantir que le champ électrique est aussi uniforme que possible et d'éviter les améliorations locales du champ qui pourraient déclencher un arc.
L'Effet de la "Tension Totale"
De manière contre-intuitive, pour de très grands espaces (centimètres à mètres), le claquage peut parfois être déclenché par la tension totale à travers l'espace, et non seulement par l'intensité du champ électrique local. Il s'agit d'un phénomène complexe où une seule microparticule se détachant peut suffire à initier une cascade de claquage sur une très grande distance.
Faire le Bon Choix pour Votre Conception
Votre stratégie pour atténuer les arcs sous vide dépend entièrement des contraintes spécifiques et des modes de défaillance de votre application.
- Si votre objectif principal est la fiabilité de haute puissance (par exemple, accélérateurs, émetteurs) : Votre priorité est une sélection méticuleuse des matériaux et une préparation de surface, y compris le polissage, le nettoyage et le conditionnement haute tension in situ.
- Si votre objectif principal est l'électronique compacte (par exemple, composants de satellites) : Votre priorité est de gérer la géométrie en éliminant toutes les arêtes vives, en maximisant le dégagement et en utilisant des conducteurs lisses et arrondis.
- Si votre objectif principal est l'intégrité du processus (par exemple, dépôt sous vide, MEB) : Votre priorité est de maintenir une qualité de vide ultra-élevée et de s'assurer que tous les composants sont soigneusement dégazés pour minimiser les contaminants de surface qui peuvent abaisser le seuil d'arc.
En fin de compte, la prévention d'un arc dans le vide est un exercice de contrôle des surfaces des électrodes et de gestion de la forme du champ électrique.
Tableau Récapitulatif :
| Facteur Clé | Description | Impact sur l'Arc sous Vide |
|---|---|---|
| Matériau de l'Électrode | Métaux durs comme le tungstène avec des points de fusion élevés. | Augmente la résistance à l'arc. |
| État de Surface | Surfaces lisses et polies sans micro-protubérances. | Réduit les points d'initiation de l'émission de champ. |
| Géométrie de l'Électrode | Formes arrondies et lisses (par exemple, profils de Rogowski). | Prévient l'amélioration locale du champ électrique. |
| Niveau de Vide | Vide poussé (inférieur à 10⁻⁴ Torr) avec un minimum de contaminants. | Élimine la décharge gazeuse, déplace l'attention vers les phénomènes de surface. |
Vous concevez un système sous vide haute tension ? Ne laissez pas l'arc sous vide compromettre la fiabilité de votre projet. KINTEK est spécialisé dans les équipements et consommables de laboratoire, fournissant les composants de haute qualité et l'expertise nécessaires à une conception robuste de système sous vide. Nos produits sont conçus pour répondre aux exigences rigoureuses des laboratoires, garantissant des performances et une longévité supérieures. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir votre application spécifique et vous aider à obtenir des résultats optimaux.

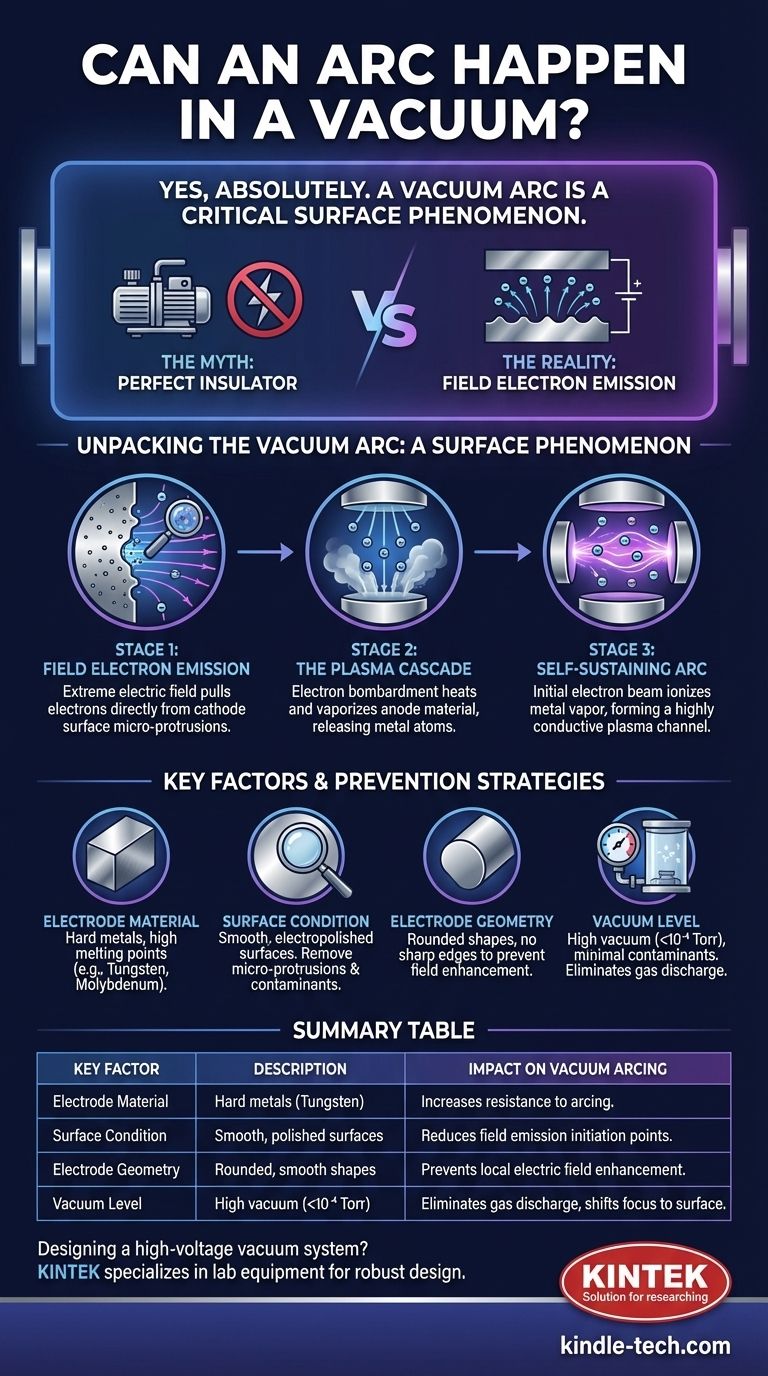

Guide Visuel
