Dans l'industrie, les films minces sont la technologie fondamentale qui rend possible tout, de l'écran de votre smartphone au processeur de votre ordinateur portable, en passant par les implants médicaux avancés et les panneaux solaires à haut rendement. Ces couches de surface conçues, souvent moins épaisses qu'un micron, sont appliquées sur un matériau de base (ou substrat) pour en modifier fondamentalement les propriétés physiques. Ce processus permet aux ingénieurs de doter un produit de nouvelles capacités sans changer sa structure principale.
La valeur centrale des films minces réside dans leur capacité à ajouter de puissantes nouvelles fonctions — telles que la conductivité électrique, le filtrage optique ou la résistance à l'usure — à la surface d'un matériau. Cela améliore les performances et crée de nouvelles possibilités tout en conservant les ressources et en permettant la miniaturisation.
Le principe fondamental : l'ingénierie au niveau de la surface
La raison principale de l'omniprésence des films minces est qu'ils séparent les propriétés de masse d'un produit de ses propriétés de surface. Cela permet une conception optimisée et efficace où un matériau structurellement sain et peu coûteux peut être revêtu d'une fine couche d'un autre matériau qui fournit une fonction spécifique à haute valeur ajoutée.
Améliorer la fonctionnalité
Un film mince peut ajouter une propriété qui manque complètement au matériau sous-jacent. Par exemple, un morceau de verre non conducteur peut être revêtu d'un oxyde conducteur transparent pour créer un écran tactile.
Ce principe est utilisé pour ajouter une résistance à l'usure aux outils de coupe, réduire la friction sur les pièces mobiles ou contrôler la réflexion et la transmission de la lumière sur les lentilles optiques.
Permettre la miniaturisation
Tout le domaine de la microélectronique repose sur la technologie des films minces. En déposant, en structurant et en gravant des couches incroyablement minces de matériaux conducteurs, isolants et semi-conducteurs, nous pouvons créer les circuits intégrés microscopiques qui alimentent toute l'électronique moderne.
Conserver les matériaux rares ou coûteux
De nombreux matériaux haute performance sont soit rares, soit coûteux. Le dépôt de films minces permet d'appliquer une quantité minuscule d'un matériau précieux, comme l'or ou le platine, sur un substrat beaucoup moins cher, offrant la propriété de surface désirée sans le coût prohibitif d'un composant massif.
Principales applications industrielles par secteur
La polyvalence du dépôt de films minces en a fait un processus essentiel dans presque toutes les industries de pointe. Ses applications sont diverses, touchant les biens de consommation, les instruments scientifiques et les infrastructures critiques.
Électronique et semi-conducteurs
C'est le domaine d'application le plus vaste et le plus connu. Les films minces sont les éléments constitutifs de tous les dispositifs à l'état solide.
Les applications comprennent la fabrication de circuits intégrés, de microprocesseurs, d'écrans LED et de lasers à semi-conducteurs. L'écran de votre téléphone, tablette et ordinateur portable dépend de multiples couches de films minces pour fonctionner.
Optique et photonique
Les revêtements en film mince sont essentiels pour contrôler la lumière. En appliquant des couches d'épaisseurs et d'indices de réfraction spécifiques, les ingénieurs peuvent gérer précisément la manière dont la lumière est réfléchie, transmise ou filtrée.
Ceci est essentiel pour l'optique de précision dans les appareils photo et les télescopes, les revêtements antireflets sur les lunettes, les filtres optiques utilisés dans les instruments scientifiques et les lasers à fibre.
Dispositifs médicaux et biomédicaux
En médecine, les propriétés de surface sont cruciales pour garantir qu'un dispositif est compatible avec le corps humain et fonctionne comme prévu.
Les films minces créent des revêtements biocompatibles sur les implants médicaux tels que les prothèses articulaires et les stents, empêchant le rejet et améliorant la durabilité. Ils sont également utilisés pour préparer des lames de microscopie et de microanalyse spécialisées pour le diagnostic.
Énergie et énergie solaire
Les films minces jouent un rôle important dans les énergies renouvelables. Les cellules solaires à film mince sont fabriquées en déposant des couches de matériau photovoltaïque sur un substrat comme le verre ou le plastique.
Cette technologie contribue à des panneaux solaires plus légers, plus flexibles et potentiellement moins chers par rapport aux plaquettes de silicium cristallin traditionnelles.
Comprendre les défis
Bien que les avantages soient immenses, travailler avec des films minces est une discipline d'ingénierie très spécialisée. Le succès d'une application n'est pas garanti et dépend de la résolution d'obstacles techniques majeurs.
Complexité du dépôt
Appliquer une couche de matériau parfaitement uniforme qui peut n'avoir que quelques dizaines d'atomes d'épaisseur est un processus physique et chimique incroyablement complexe. Cela nécessite un équipement sous vide sophistiqué et un contrôle précis de variables telles que la température, la pression et la pureté du matériau source.
Adhérence et durabilité
Un film mince n'a de valeur que par la qualité de sa liaison avec le substrat. Assurer que le revêtement adhère correctement et puisse résister aux contraintes mécaniques, aux cycles thermiques et à l'exposition environnementale est un défi majeur. Un film mal adhéré peut s'écailler ou se délaminer, entraînant une défaillance totale du dispositif.
Compatibilité des matériaux
Les propriétés chimiques, thermiques et mécaniques du film et du substrat doivent être compatibles. Une inadéquation dans le taux de dilatation thermique, par exemple, peut provoquer la fissuration ou le décollement du film lorsque le dispositif chauffe et refroidit pendant son fonctionnement.
Comment les films minces servent votre objectif
La décision d'utiliser la technologie des films minces est directement liée à la performance spécifique que vous devez atteindre.
- Si votre objectif principal est la création d'électronique avancée : Les films minces sont les éléments constitutifs non négociables pour la fabrication de microprocesseurs, de puces mémoire et d'écrans.
- Si votre objectif principal est d'améliorer les performances optiques : Les revêtements en film mince sont la principale méthode pour contrôler la réflexion, la transmission et le filtrage de la lumière dans les lentilles, les capteurs et les écrans.
- Si votre objectif principal est de développer des dispositifs médicaux de nouvelle génération : Les films minces fournissent les surfaces fonctionnelles et biocompatibles critiques nécessaires aux implants, aux biocapteurs et aux outils de diagnostic.
- Si votre objectif principal est d'améliorer l'efficacité des matériaux et de réduire les coûts : Le dépôt de films minces vous permet de tirer parti des propriétés des matériaux coûteux sur des substrats moins chers, débloquant des performances qui seraient autrement hors de prix.
En fin de compte, la technologie des films minces est une pierre angulaire de l'ingénierie moderne, nous permettant de concevoir et de fabriquer des produits plus petits, plus puissants et plus efficaces que jamais.
Tableau récapitulatif :
| Secteur industriel | Applications clés des films minces |
|---|---|
| Électronique et semi-conducteurs | Microprocesseurs, Puces mémoire, Écrans LED |
| Optique et photonique | Revêtements antireflets, Filtres optiques, Lentilles de précision |
| Dispositifs médicaux et biomédicaux | Implants biocompatibles, Outils de diagnostic, Biocapteurs |
| Énergie et énergie solaire | Cellules solaires à film mince, Panneaux photovoltaïques |
Prêt à améliorer les performances de votre produit grâce à la technologie avancée des films minces ? KINTEK est spécialisé dans la fourniture d'équipements de laboratoire et de consommables de haute qualité pour le dépôt de films minces de précision et l'ingénierie de surface. Que vous développiez des appareils électroniques de nouvelle génération, des implants médicaux ou des solutions énergétiques, notre expertise peut vous aider à obtenir une adhérence, une durabilité et une fonctionnalité supérieures. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir les objectifs d'innovation de votre laboratoire !

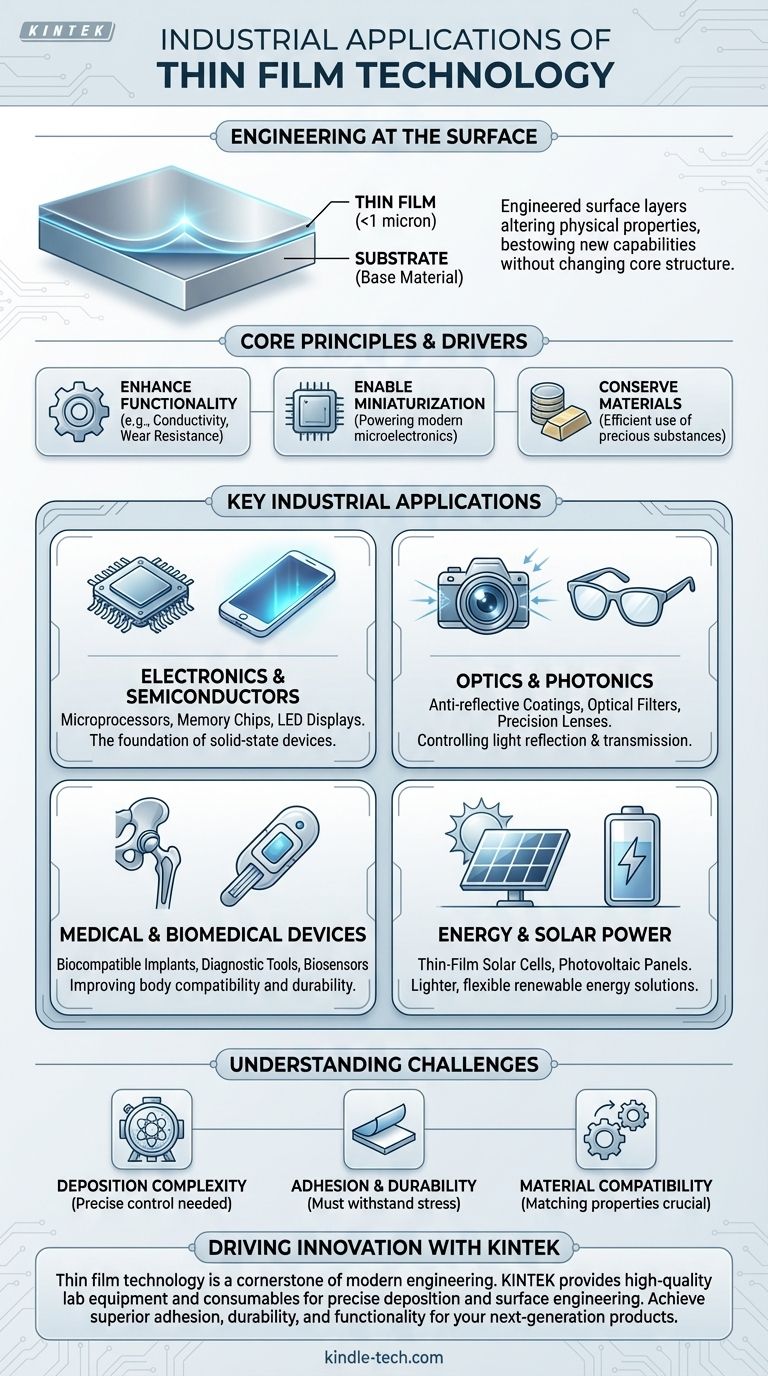

Guide Visuel
