À quoi servent les films minces ? Débloquez des propriétés de matériaux avancées pour vos applications

Essentiellement, les films minces sont utilisés pour manipuler avec précision les propriétés des matériaux à un niveau microscopique. Ils servent de tout, des couches anti-corrosion protectrices et des revêtements antireflets optiques sur les verres aux couches actives fondamentales dans les semi-conducteurs, les cellules solaires et les écrans numériques. Leurs applications couvrent presque toutes les industries modernes en permettant aux ingénieurs de conférer à un matériau de nouvelles caractéristiques optiques, électriques ou physiques que sa forme massive ne possède pas.

La valeur fondamentale d'un film mince n'est pas qu'il s'agit d'une version plus petite d'un matériau, mais que ses propriétés changent fondamentalement à l'échelle nanométrique. Cela nous permet d'ingénierer des matériaux avec des fonctions spécifiques — comme contrôler la lumière, conduire l'électricité ou résister à l'usure — qui sont impossibles à réaliser autrement.

Le principe fondamental : pourquoi la finesse change tout

Pour comprendre les vastes applications des films minces, vous devez d'abord saisir pourquoi la réduction de l'épaisseur d'un matériau de millimètres à nanomètres modifie son comportement de manière si spectaculaire.

Du matériau massif au film mince

Un matériau massif, comme un bloc de métal ou de verre, possède des propriétés déterminées par sa structure atomique globale. Sa surface est minuscule par rapport à son volume total.

Un film mince, en revanche, est une couche de matériau dont l'épaisseur varie de quelques nanomètres à plusieurs micromètres. À cette échelle, la surface devient un facteur dominant.

Le pouvoir du rapport surface/volume

Lorsque vous amincissez un matériau, son rapport surface/volume augmente de façon exponentielle. Cela signifie qu'un pourcentage beaucoup plus élevé de ses atomes se trouve à la surface, interagissant avec l'environnement.

Ce changement est la source des propriétés uniques d'un film mince. Les effets de surface, négligeables dans les matériaux massifs, deviennent les principaux moteurs du comportement optique, électrique et chimique du film.

Ingénierie des propriétés au niveau atomique

La création d'un film mince nous permet de construire des structures couche par couche atomique. Nous pouvons contrôler précisément l'épaisseur, la composition et la structure cristalline pour « composer » les propriétés souhaitées.

Par exemple, l'épaisseur d'un film peut être conçue pour correspondre à un quart de la longueur d'onde de la lumière, créant ainsi un revêtement antireflet. Ce niveau de précision est la clé de sa puissance.

Catégories d'applications clés expliquées

Les propriétés uniques des films minces sont exploitées dans plusieurs domaines industriels majeurs.

Manipulation optique : contrôler la lumière

Bon nombre des applications les plus courantes impliquent la manipulation de la lumière. En contrôlant l'épaisseur et l'indice de réfraction d'un film, nous pouvons dicter comment il réfléchit, transmet ou absorbe les ondes lumineuses.

C'est le principe derrière les revêtements antireflets sur les lunettes, les miroirs sur les télescopes, l'isolation thermique sur le verre architectural et les filtres de couleur dans les écrans à cristaux liquides (LCD).

Électronique et énergie : alimenter les appareils modernes

Les films minces sont l'épine dorsale de l'industrie électronique moderne. Tout le domaine des semi-conducteurs repose sur le dépôt de multiples couches minces de matériaux différents pour créer les transistors microscopiques qui alimentent nos ordinateurs.

De même, les cellules solaires à film mince convertissent la lumière en électricité, les supports de stockage magnétique utilisent de fines couches magnétiques pour stocker des données, et les batteries à film mince de nouvelle génération promettent une densité d'énergie plus élevée dans des boîtiers plus petits.

Protection et modification des surfaces

L'une des utilisations les plus simples mais les plus critiques est de protéger une surface. Un film mince et dur peut fournir une protection contre l'usure sur les outils de coupe, tandis qu'un film chimiquement inerte peut prévenir la corrosion des pièces métalliques.

Dans l'aérospatiale, des films minces spécialisés agissent comme des barrières thermiques pour protéger les composants des températures extrêmes. Même la feuille métallique dans les emballages alimentaires est un film mince conçu pour préserver la fraîcheur.

Comprendre les compromis

Bien que puissante, la technologie des films minces n'est pas sans défis. L'objectivité exige de reconnaître ses limites.

Le défi de l'uniformité

Déposer un film parfaitement uniforme, surtout sur une grande surface, est techniquement exigeant. Toute variation d'épaisseur peut dégrader les performances, qu'il s'agisse d'un revêtement optique avec une couleur incohérente ou d'un semi-conducteur avec des circuits défectueux.

Durabilité et adhérence

Un film mince n'est aussi bon que sa capacité à adhérer au matériau sous-jacent (le substrat). Une mauvaise adhérence peut provoquer le pelage, la fissuration ou la délamination des films, rendant l'appareil inutilisable. De nombreux films sont également intrinsèquement fragiles et sensibles aux rayures.

Coût et évolutivité

L'équipement utilisé pour le dépôt de films minces, tel que les systèmes de pulvérisation cathodique ou de dépôt chimique en phase vapeur, peut être extrêmement coûteux. Les processus peuvent également être lents, ce qui pose un défi pour mettre à l'échelle la production pour certaines applications de haute précision de manière abordable.

Faire le bon choix pour votre objectif

Comprendre l'objectif des films minces permet de les considérer non seulement comme un composant, mais comme un outil stratégique pour l'ingénierie.

• Si votre objectif principal est la science des matériaux : Les films minces sont le principal vecteur pour étudier et concevoir des effets quantiques et de nouvelles propriétés de surface.
• Si votre objectif principal est le développement de produits : Un revêtement en film mince est une méthode clé pour ajouter une valeur significative, telle que la durabilité, de nouvelles fonctionnalités optiques ou des fonctionnalités électriques, à un produit existant.
• Si votre objectif principal est l'électronique ou l'énergie : La technologie des films minces est le moteur fondamental de la miniaturisation et des gains d'efficacité dans les semi-conducteurs, les écrans et les cellules solaires.

En maîtrisant les propriétés des matériaux à leur forme la plus mince, nous débloquons des capacités qui définissent la technologie moderne.

Tableau récapitulatif :

Catégorie d'application	Fonctions clés	Exemples courants
Manipulation optique	Contrôler la réflexion, la transmission et l'absorption de la lumière	Revêtements antireflets, miroirs, filtres LCD
Électronique et énergie	Permettre les semi-conducteurs, la conversion d'énergie et le stockage de données	Transistors à film mince, cellules solaires, batteries
Protection des surfaces	Offrir une résistance à l'usure, une protection contre la corrosion et des barrières thermiques	Revêtements durs sur outils, barrières thermiques aérospatiales, emballages

Prêt à tirer parti de la technologie des films minces pour votre laboratoire ou votre produit ? KINTEK se spécialise dans les équipements de laboratoire et les consommables haute performance pour le dépôt et l'analyse de films minces. Que vous développiez des semi-conducteurs de nouvelle génération, des revêtements optiques ou des couches protectrices, nos solutions vous aident à obtenir des résultats précis et fiables. Contactez nos experts dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir votre innovation en matière de films minces !

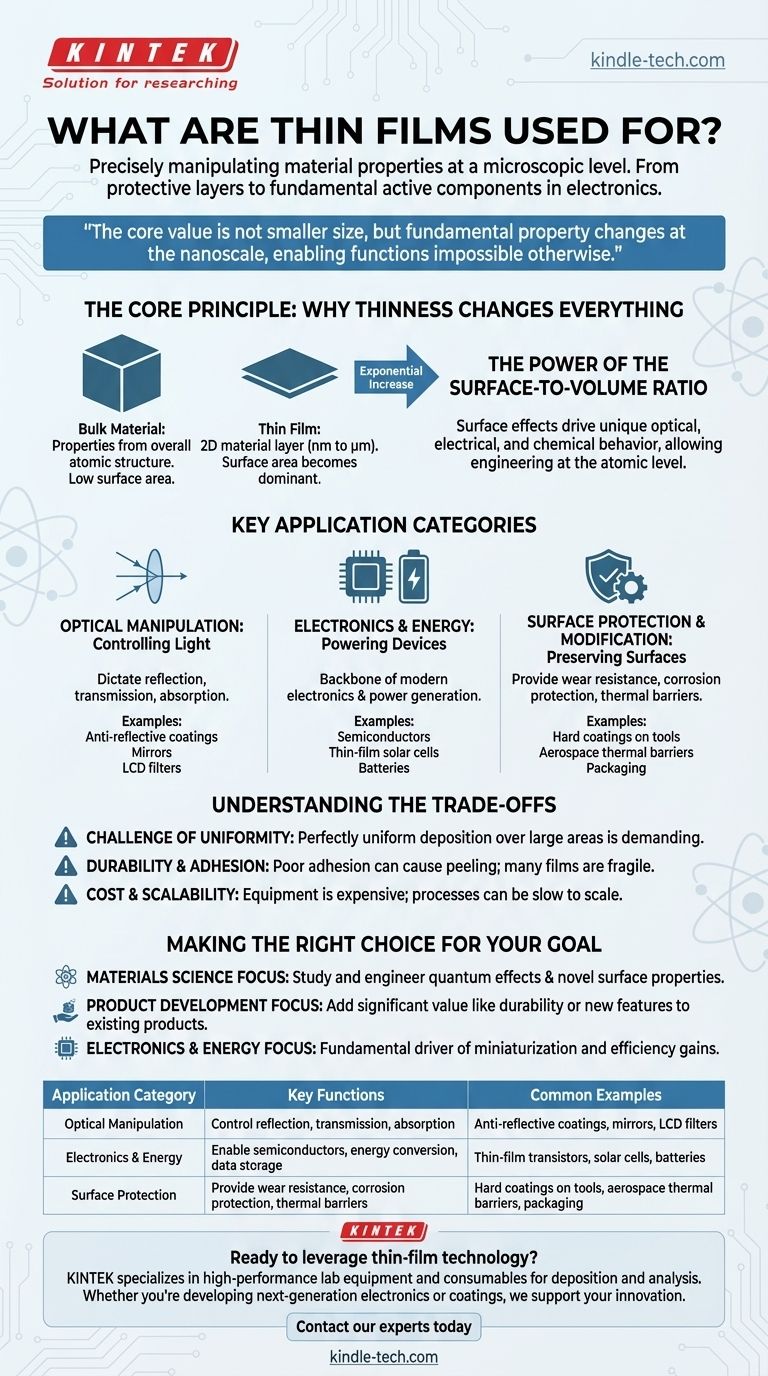

Guide Visuel
