En évaporation thermique, la couverture de marche décrit l'uniformité avec laquelle un film mince déposé recouvre la topographie d'un substrat, comme des tranchées ou des crêtes. C'est une mesure critique de la continuité du film sur des caractéristiques tridimensionnelles. En raison de la nature du processus, l'évaporation thermique produit généralement une mauvaise couverture de marche, ce qui donne des films nettement plus minces sur les parois latérales verticales que sur les surfaces horizontales.
Le problème principal est que l'évaporation thermique est une technique de dépôt en "ligne de visée". Le matériau évaporé se déplace en lignes droites depuis la source, créant des "ombres" derrière les caractéristiques hautes sur le substrat, ce qui peut entraîner des ruptures dans le film et la défaillance de l'appareil.
Pourquoi l'évaporation thermique a du mal avec la couverture de marche
Comprendre pourquoi la couverture de marche est un défi se résume à la physique fondamentale du processus. Cette limitation n'est pas un défaut mais une caractéristique inhérente à la façon dont le film est formé.
Le principe de la "ligne de visée"
L'évaporation thermique se produit sous vide poussé, ce qui signifie que les atomes du matériau source chauffé se déplacent avec très peu de collisions. Ils se déplacent en lignes droites jusqu'à ce qu'ils frappent une surface.
Seules les surfaces ayant une vue directe et dégagée de la source d'évaporation seront efficacement revêtues.
L'effet d'ombrage expliqué
Lorsqu'un substrat présente une topographie, comme le bord d'une couche structurée, cela crée une "marche". Le coin supérieur de cette marche bloque la vapeur entrante, l'empêchant d'atteindre le coin inférieur et la partie inférieure de la paroi latérale.
Ce phénomène est appelé ombrage. C'est analogue à la façon dont un grand bâtiment projette une ombre, empêchant la lumière du soleil d'atteindre directement le sol à côté de lui.
La conséquence : discontinuité du film
En raison de l'ombrage, le film se dépose épais sur la surface horizontale supérieure mais devient progressivement plus mince le long de la paroi latérale verticale. Au coin inférieur de la marche, le film peut être extrêmement mince ou entièrement absent.
Cette non-uniformité crée un point faible où le film est susceptible d'être discontinu, en particulier pour les marches plus hautes ou les films plus épais.
L'impact pratique d'une mauvaise couverture de marche
Pour de nombreuses applications en microfabrication et en électronique, une mauvaise couverture de marche n'est pas seulement une imperfection géométrique, c'est une cause directe de défaillance de l'appareil.
Circuits ouverts et défaillance de l'appareil
La conséquence la plus grave est une rupture complète dans un film conducteur, tel qu'une interconnexion métallique. Si un fil doit passer sur une marche, une mauvaise couverture peut créer un circuit ouvert, empêchant l'appareil de fonctionner du tout.
Augmentation de la résistance électrique
Même si le film n'est pas complètement rompu, la section amincie au niveau de la marche aura une résistance électrique significativement plus élevée que le reste du film. Cela peut dégrader les performances de l'appareil, générer un excès de chaleur et créer un point de défaillance.
Fiabilité compromise de l'appareil
Ces zones amincies sont mécaniquement et électriquement faibles. Elles sont plus susceptibles de défaillir avec le temps en raison de contraintes telles que les cycles de température ou l'électromigration, ce qui a un impact sévère sur la fiabilité à long terme de l'appareil.
Alternatives pour une couverture supérieure
Lorsque la bonne couverture de marche est non négociable, l'évaporation thermique est souvent le mauvais outil pour le travail. D'autres techniques de dépôt sont spécifiquement conçues pour créer des films plus uniformes, ou conformes.
Pulvérisation cathodique : un pas en avant
La pulvérisation cathodique est une autre méthode de dépôt physique en phase vapeur (PVD), mais elle fonctionne à des pressions plus élevées que l'évaporation thermique. Les atomes déposés se dispersent davantage, arrivant au substrat sous un plus large éventail d'angles.
Cela réduit l'effet d'ombrage et se traduit par une couverture de marche significativement meilleure que l'évaporation thermique, bien qu'elle ne soit toujours pas parfaitement conforme.
CVD et ALD : la référence absolue
La déposition chimique en phase vapeur (CVD) et la déposition par couches atomiques (ALD) sont fondamentalement différentes. Elles reposent sur des réactions chimiques à la surface du substrat plutôt que sur un processus physique en ligne de visée.
Étant donné que les gaz précurseurs peuvent atteindre toutes les surfaces exposées, ces méthodes produisent des films très conformes. L'ALD, en particulier, offre une couverture de marche quasi parfaite, ce qui en fait le choix idéal pour le revêtement de tranchées profondes et d'autres caractéristiques à rapport d'aspect élevé.
Faire le bon choix pour votre processus
Le choix de la méthode de dépôt appropriée exige d'adapter les capacités de la technique à vos objectifs structurels spécifiques.
- Si votre objectif principal est la simplicité et le coût sur une surface plane : L'évaporation thermique est un excellent choix pour sa pureté et son fonctionnement simple lorsque la couverture de marche n'est pas une préoccupation.
- Si votre objectif principal est des contacts électriques fiables sur une topographie modérée : La pulvérisation cathodique offre une fenêtre de processus bien améliorée et une meilleure couverture de marche, assurant la continuité du film.
- Si votre objectif principal est une couverture parfaite et uniforme dans des géométries complexes : La déposition chimique en phase vapeur (CVD) ou la déposition par couches atomiques (ALD) sont nécessaires pour obtenir les films conformes requis pour les dispositifs avancés.
En fin de compte, le choix du bon outil de dépôt dépend entièrement de la compréhension des exigences topographiques de votre appareil.
Tableau récapitulatif :
| Caractéristique | Évaporation thermique | Pulvérisation cathodique | CVD/ALD |
|---|---|---|---|
| Couverture de marche | Faible | Bonne | Excellente (Conforme) |
| Type de processus | PVD en ligne de visée | PVD dispersé | Réaction chimique |
| Idéal pour | Surfaces planes, revêtements simples | Topographie modérée, contacts fiables | Caractéristiques à rapport d'aspect élevé, uniformité parfaite |
Vous rencontrez des difficultés avec l'uniformité du film sur des caractéristiques de substrat complexes ? KINTEK est spécialisé dans les équipements et consommables de laboratoire, offrant des solutions allant des évaporateurs thermiques aux systèmes CVD/ALD avancés. Nos experts peuvent vous aider à sélectionner la méthode de dépôt idéale pour assurer la continuité du film, prévenir la défaillance de l'appareil et améliorer les performances de votre laboratoire. Contactez-nous dès aujourd'hui pour discuter de vos besoins d'application spécifiques !

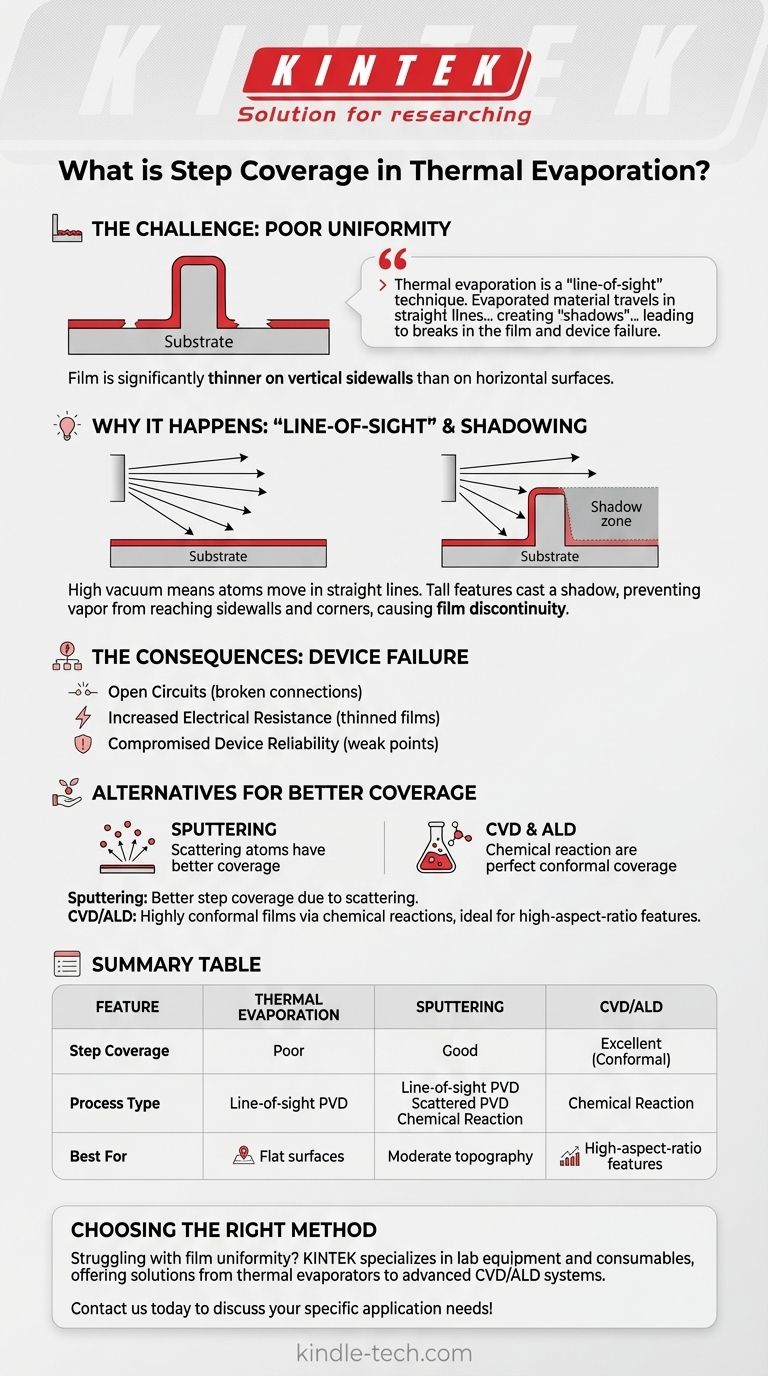

Guide Visuel
