Un four tubulaire sous vide est un type de four de laboratoire ou industriel qui chauffe des matériaux à l'intérieur d'un tube scellé tout en maintenant un environnement à basse pression et sans oxygène. Sa caractéristique distinctive est que les éléments chauffants sont situés à l'extérieur du tube, transférant l'énergie thermique à travers les parois du tube vers l'échantillon à l'intérieur. Cette conception à "paroi chaude" protège les éléments chauffants du vide et de tout sous-produit du processus.
L'objectif principal d'un four tubulaire sous vide est d'éliminer la contamination atmosphérique, principalement l'oxygène, pendant le traitement à haute température. Cela empêche les réactions chimiques indésirables comme l'oxydation, permettant la création de matériaux de plus grande pureté avec des propriétés précisément contrôlées.
Comment un four sous vide crée un environnement contrôlé
Les capacités uniques d'un four sous vide proviennent de sa capacité à manipuler l'atmosphère entourant le matériau en cours de traitement.
Le principe du vide
L'objectif fondamental est d'éliminer l'air de la chambre du four. L'air contient environ 21 % d'oxygène et d'autres gaz réactifs qui peuvent endommager les matériaux sensibles à haute température.
En créant un vide, ces gaz réactifs sont évacués, empêchant des processus comme l'oxydation (rouille ou ternissement) et la décarburation (la perte de teneur en carbone de l'acier).
Le rôle de la chambre scellée
L'ensemble du système est logé dans une enveloppe de four scellée, également connue sous le nom de cuve à vide. Cette chambre doit être suffisamment robuste pour résister à la pression atmosphérique qui s'exerce de l'extérieur lorsqu'un vide est créé à l'intérieur.
Ces enveloppes sont généralement construites à partir de tôles d'acier et comportent souvent une structure à "double paroi" avec une chemise d'eau pour un refroidissement actif, ce qui protège les joints et l'intégrité de la chambre.
Le système de pompage sous vide
Un système de vide dédié, composé d'une ou plusieurs pompes, est responsable de l'évacuation de l'air du tube scellé. Ce système élimine les molécules de gaz pour atteindre l'environnement à basse pression requis pour le processus.

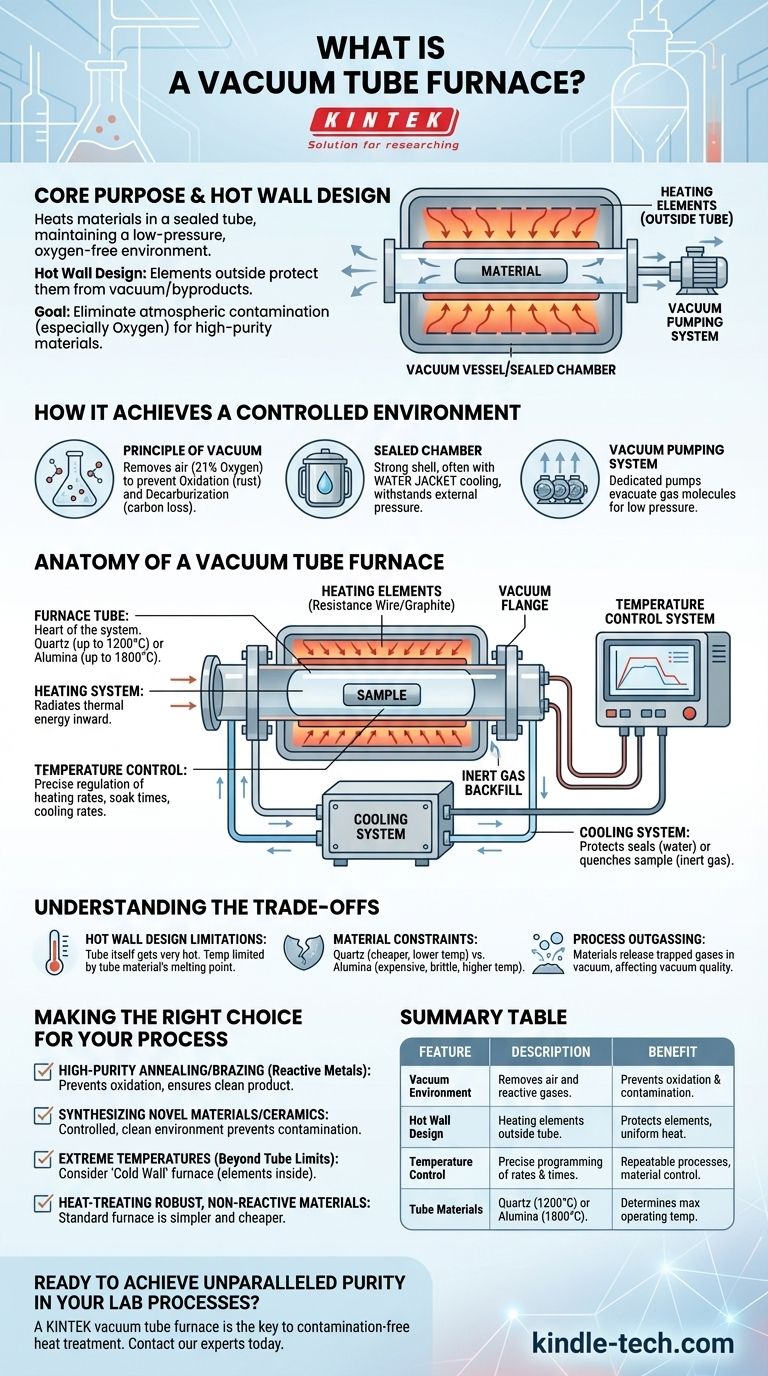

L'anatomie d'un four tubulaire sous vide
Bien que les conceptions varient, tous les fours tubulaires sous vide partagent un ensemble commun de composants essentiels qui fonctionnent ensemble.
Le tube du four
C'est le cœur du système. Le matériau à chauffer est placé à l'intérieur de ce tube. Le matériau du tube — communément le quartz ou une céramique comme l'alumine — est le principal facteur déterminant la température maximale de fonctionnement du four. Les extrémités du tube sont scellées avec des brides à vide pour maintenir l'environnement à basse pression.
Le système de chauffage
Les éléments chauffants, généralement sous forme de fil résistif ou de chauffage en graphite, sont positionnés autour de l'extérieur du tube du four. Un courant électrique traverse ces éléments, les faisant chauffer et rayonner de l'énergie thermique vers l'intérieur à travers les parois du tube.
Le système de contrôle de la température
C'est le cerveau du four. Un système de contrôle sophistiqué gère l'alimentation électrique des éléments chauffants, permettant une régulation précise de la température. Il permet aux opérateurs de programmer des vitesses de chauffage spécifiques, des temps de maintien (maintien à une température maximale) et des vitesses de refroidissement.
Le système de refroidissement
Le refroidissement est tout aussi critique que le chauffage. De nombreux fours utilisent un système de refroidissement par eau pour faire circuler l'eau à travers l'enveloppe du four et autour des brides à vide. Cela empêche les joints toriques en caoutchouc de surchauffer et de tomber en panne.
Pour refroidir rapidement le matériau lui-même (un processus appelé trempe), le système peut être rempli d'un gaz inerte à haute pression, tel que l'argon ou l'azote, qui absorbe la chaleur et la fait circuler.
Comprendre les compromis
Bien que puissants, les fours tubulaires sous vide ont des caractéristiques spécifiques qui les rendent adaptés à certaines tâches mais pas à d'autres.
Limitations de la conception à paroi chaude
Dans un four tubulaire sous vide, le tube lui-même devient extrêmement chaud. C'est ce qu'on appelle une conception à paroi chaude. La principale limitation est que la température de processus ne peut jamais dépasser le point de fusion ou de ramollissement du matériau du tube.
Contraintes matérielles
Le choix du matériau du tube dicte les performances du four. Le quartz est courant et relativement peu coûteux, mais il est généralement limité à environ 1100-1200°C. Les tubes en alumine de haute pureté peuvent atteindre des températures beaucoup plus élevées (par exemple, 1700-1800°C) mais sont plus chers et fragiles.
Dégazage de processus
Lorsque les matériaux sont chauffés sous vide, ils peuvent libérer des gaz piégés, un phénomène appelé dégazage. Cela peut dégrader la qualité du vide pendant un processus et doit être géré par le système de pompage.
Faire le bon choix pour votre processus
Utilisez ces directives pour déterminer si un four tubulaire sous vide correspond à votre objectif.
- Si votre objectif principal est le recuit de haute pureté ou le brasage de métaux réactifs : Un four sous vide est essentiel pour prévenir l'oxydation et garantir un produit final propre et solide.
- Si vous synthétisez de nouveaux matériaux ou cuisez des céramiques où la contamination est une préoccupation : L'environnement contrôlé et propre d'un four sous vide est un avantage significatif.
- Si votre processus nécessite des températures au-delà des limites des matériaux de tube disponibles : Vous devrez peut-être envisager un four à "paroi froide", où les éléments chauffants sont situés à l'intérieur de la chambre à vide elle-même.
- Si vous traitez simplement des matériaux robustes et non réactifs à l'air : Un four atmosphérique standard, sans vide, est une solution beaucoup plus simple et plus rentable.
En fin de compte, un four tubulaire sous vide offre un niveau de contrôle atmosphérique inégalé, permettant des processus impossibles à réaliser dans un four conventionnel.
Tableau récapitulatif :
| Caractéristique | Description | Avantage |
|---|---|---|
| Environnement sous vide | Élimine l'air et les gaz réactifs du tube scellé. | Prévient l'oxydation et la contamination des matériaux sensibles. |
| Conception à paroi chaude | Les éléments chauffants sont situés à l'extérieur du tube du four. | Protège les éléments chauffants et permet un transfert de chaleur uniforme. |
| Contrôle de la température | Programmation précise des vitesses de chauffage, des temps de maintien et de refroidissement. | Permet des processus reproductibles et un contrôle exact des propriétés des matériaux. |
| Matériaux du tube | Généralement quartz (jusqu'à 1200°C) ou alumine (jusqu'à 1800°C). | Détermine la température maximale de fonctionnement et la compatibilité du processus. |
Prêt à atteindre une pureté inégalée dans vos processus de laboratoire ? Un four tubulaire sous vide de KINTEK est la clé d'un traitement thermique, d'un frittage et d'une synthèse de matériaux sans contamination. Notre expertise en équipement de laboratoire vous assure d'obtenir la bonne solution pour vos besoins spécifiques, que vous travailliez avec des métaux réactifs, des céramiques avancées ou de nouveaux matériaux. Contactez nos experts dès aujourd'hui pour discuter de la manière dont un four sous vide KINTEK peut améliorer vos résultats de recherche et de production.
